薄壁小孔图1.16 表示液流经过管道的一个薄壁小孔,小孔直径为d。由薄壁小孔流量公式可知,流经薄壁小孔的流量q 与小孔前后压差Δp 的1/2 次方成正比,同时油液流经薄壁小孔时,摩擦阻力作用很小,流量受黏度的影响很小,因而油温变化对流量的影响也很小,此外,薄壁小孔不易堵塞。细长小孔流经细长小孔的液流,由于黏性而流动不畅,故多为层流。......
2023-06-18
液体流经缝隙的流量与压力特性
【摘要】：液流经这些缝隙的流量,实际上就是泄漏量。流经平面缝隙的流量图1.17 为油液流经平行平面缝隙的情况。经过理论推导可得,油液流经平面间隙的流量的计算式为:式中,v 为两平行平面相对运动速度。图1.17平面缝隙中的液流图1.18同心环状缝隙中的液流流经同心环状缝隙的流量如图1.18 所示,一个同心环状缝隙,缝隙的厚度为δ,缝隙内侧圆柱面的直径为d,沿液流方向缝隙长度为l。
在液压传动的元件中,适当的缝隙(间隙)是零件间正常相对运动所必需的,液压元件常见的缝隙形式有两种:一种是由两平行平面形成的平面缝隙,另一种是由两个内、外圆柱表面形成的环状缝隙。液流经这些缝隙的流量,实际上就是泄漏量。
(1)流经平面缝隙的流量
图1.17 为油液流经平行平面缝隙的情况。平面缝隙的厚度为δ,沿液流方向的缝隙长度为l,宽度为b,在图中液流沿x 方向流动,液流在流经缝隙前后的压力分别为p1 和p2。由于缝隙较小,且油液本身又具有黏性,因此,液流在缝隙中的流速较低,一般呈层流状态,液流在缝隙中的速度分布为抛物线形,如图中的虚线所示。
经过理论推导可得,油液流经平面间隙的流量的计算式为:
式中,v 为两平行平面相对运动速度。当v 与液流方向相同时取“+”,相反时取“-”。

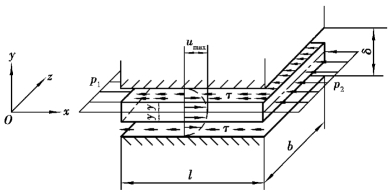

图1.17 平面缝隙中的液流
图1.18 同心环状缝隙中的液流
(2)流经同心环状缝隙的流量
如图1.18 所示,一个同心环状缝隙,缝隙的厚度为δ,缝隙内侧圆柱面的直径为d,沿液流方向缝隙长度为l。若将环状缝隙沿圆周展开,就相当于一个平面缝隙,用πd 代替缝隙宽度b,即得油液流经同心环状缝隙的流量公式:
