1.实训工具、仪器和设备

万用表、螺钉旋具、电烙铁、尖嘴钳、激光打印机等实训工具如图9-56所示。

图9-56 实训使用工具

2.实训目标

1）能够熟练进行激光打印机的拆装。

2）会使用相关仪器检测激光打印机主要零部件的好坏。

3）能够检修激光打印机的常见故障。

3.实训内容

故障现象：HP Laser Jet 2200输出全张黑纸、白纸故障检修

（1）激光打印机拆卸操作

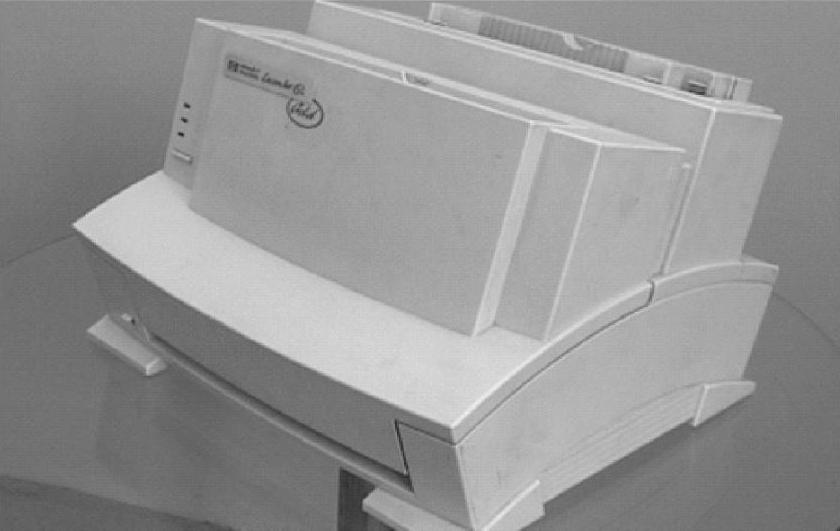

1）激光打印机外部机构，如图9-57所示。

2）激光打印机外壳拆装，如图9-58所示。

图9-57 外部机构

图9-58 拆装打印机外壳

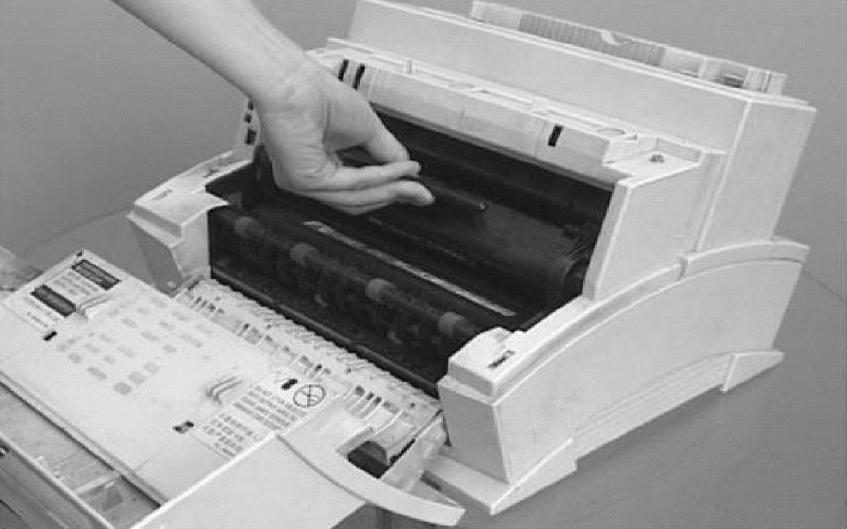

3）取出硒鼓，如图9-59所示。

4）拔出感光鼓两端的钢销，如图9-60所示。

图9-59 取出硒鼓

图9-60 拔出感光鼓两端的钢销

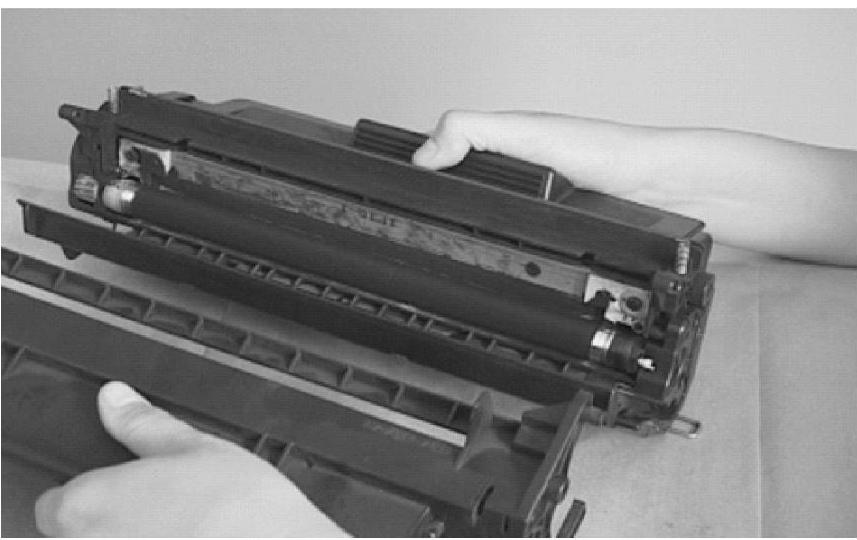

5）从墨盒上分离感光鼓及废粉仓，如图9-61所示。

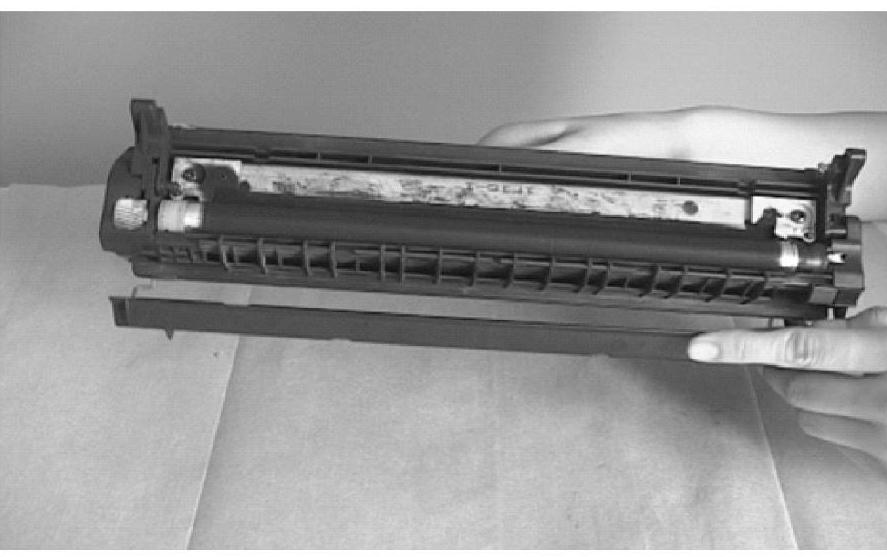

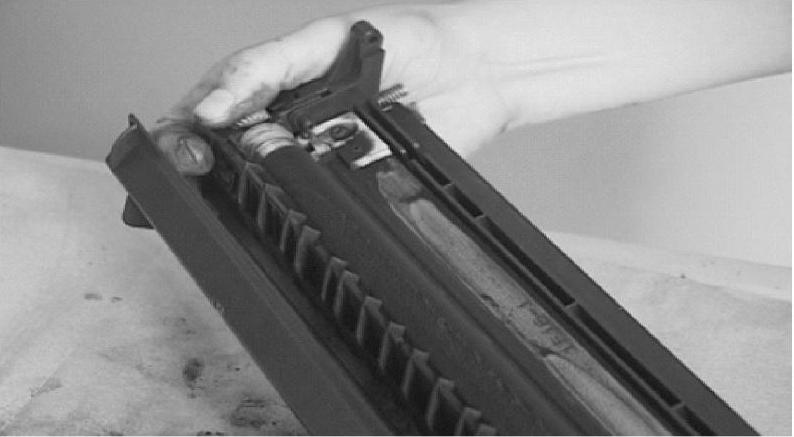

6）拔下感光鼓前的挡板，如图9-62所示。

图9-61 分离感光鼓及废粉仓

图9-62 拔下感光鼓前的挡板

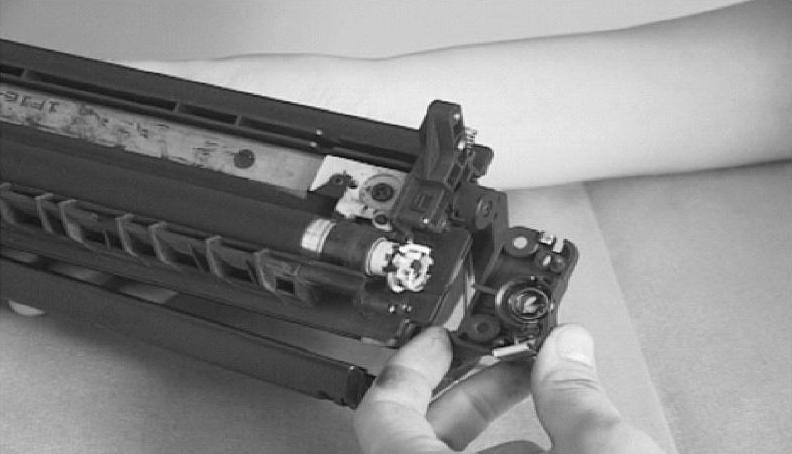

7）取下显影棍的定位凹槽，如图9-63所示。

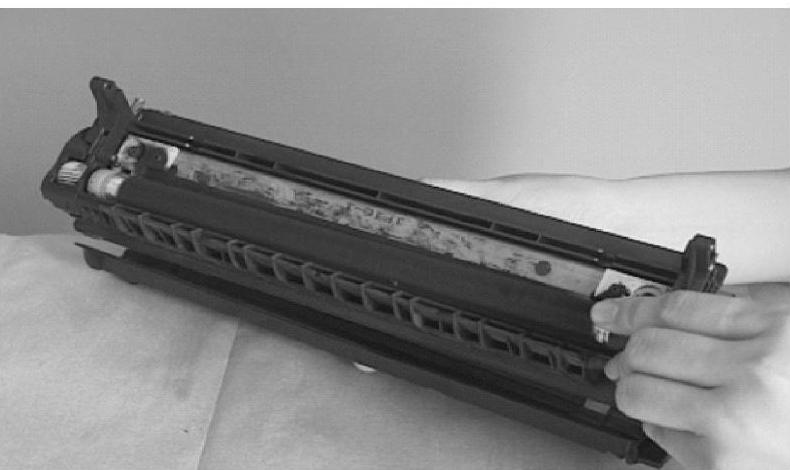

8）取下显影棍，如图9-64所示。

图9-63 取下显影棍的定位凹槽

图9-64 取下显影棍

9）搓动显影棍上的传动齿轮，如图9-65所示。

10）卸下挂墨板，如图9-66所示。

图9-65 搓动显影棍上的传动齿轮

图9-66 卸下挂墨板

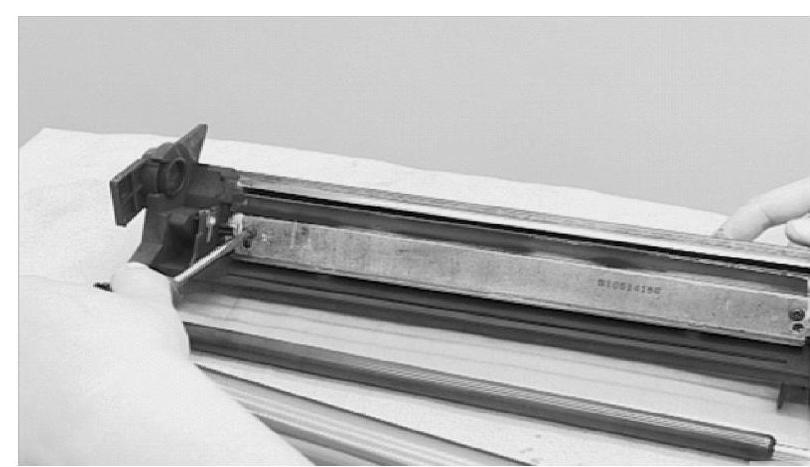

11）拔出感光鼓的销钉，如图9-67所示。

12）卸下感光鼓，如图9-68所示。

图9-67 拔出感光鼓的销钉

图9-68 卸下感光鼓

13）清洁感光鼓，如图9-69所示。

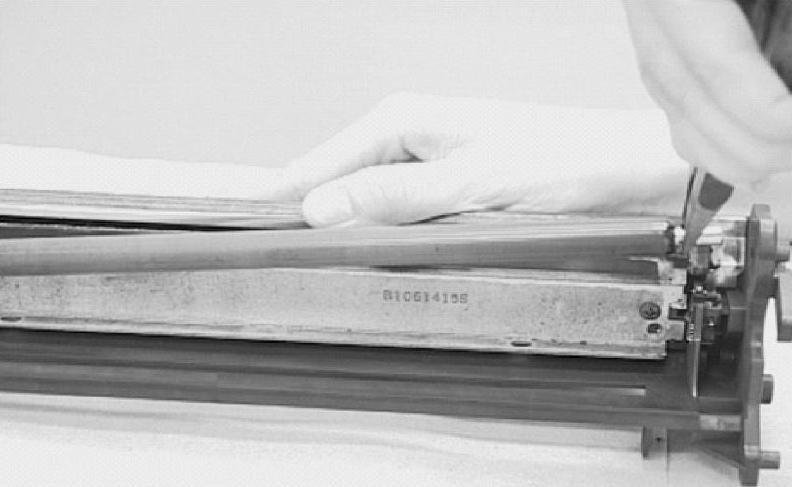

14）取下充电辊，如图9-70所示。

图9-69 清洁感光鼓

图9-70 取下充电辊

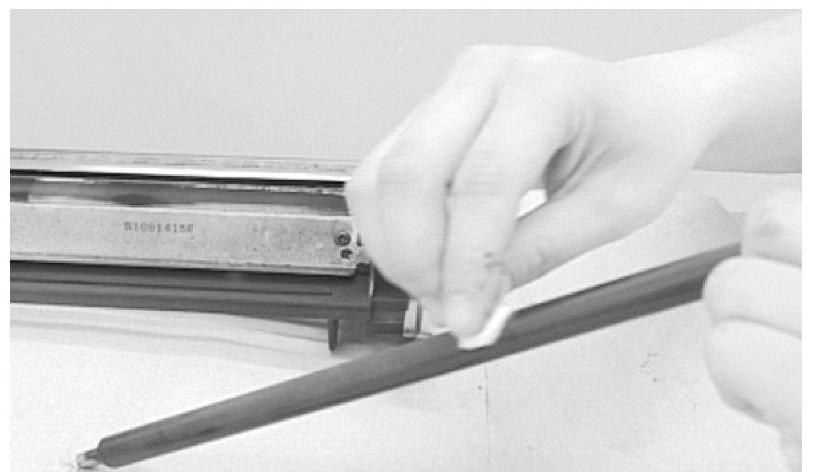

15）清洁充电辊，如图9-71所示。

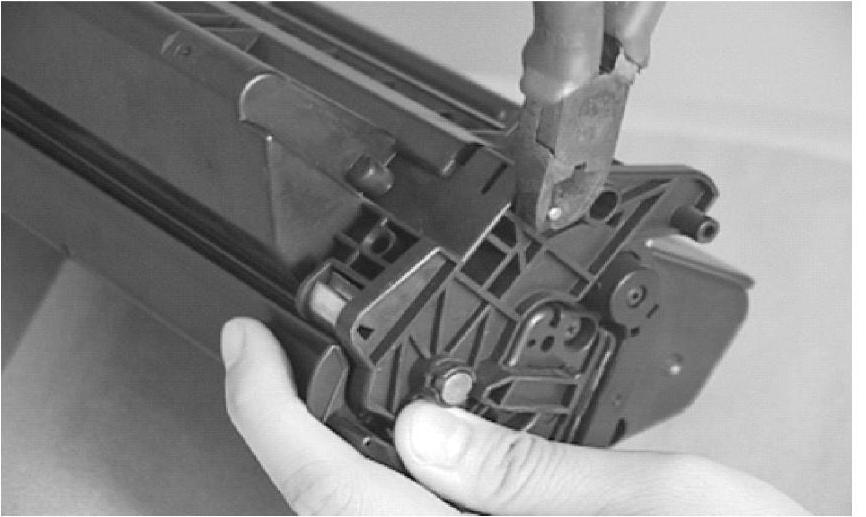

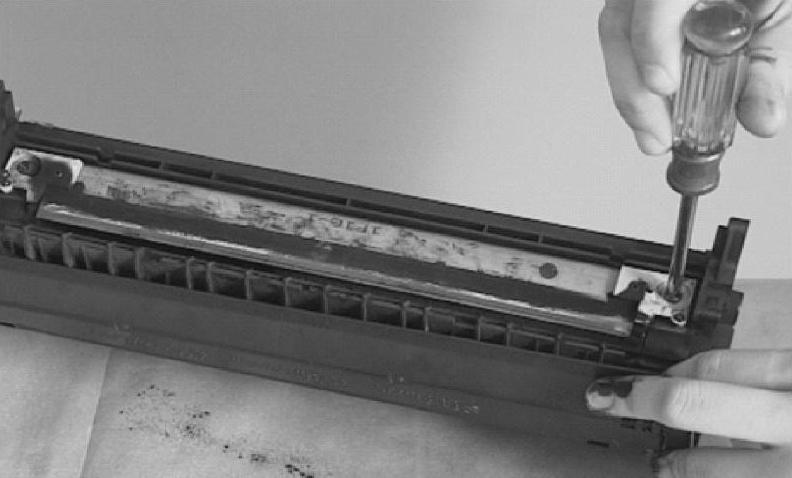

16）拧下固定刮墨刀的螺钉，如图9-72所示。

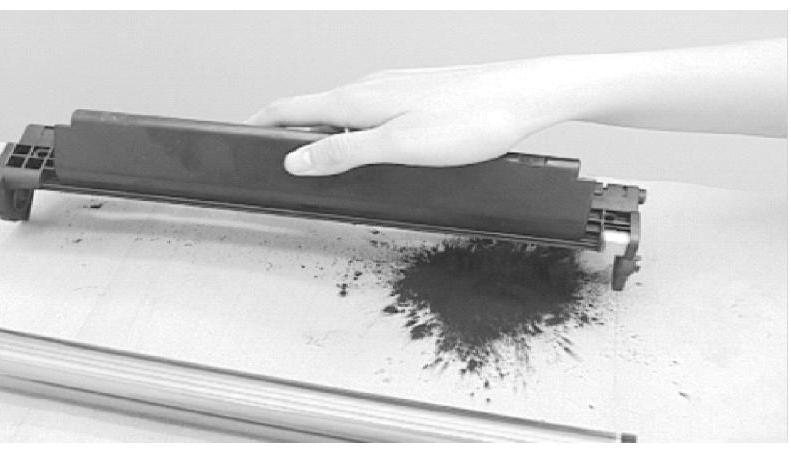

17）清除废粉仓中的墨粉，如图9-73所示。

图9-71 清洁充电辊

图9-72 拧下固定刮墨刀的螺钉

（2）打印机的安装

激光打印机的安装和针式打印机的安装类似，详见针式打印机任务一。

（3）激光打印机输出全黑纸的故障分析和检修

1）可能故障原因：

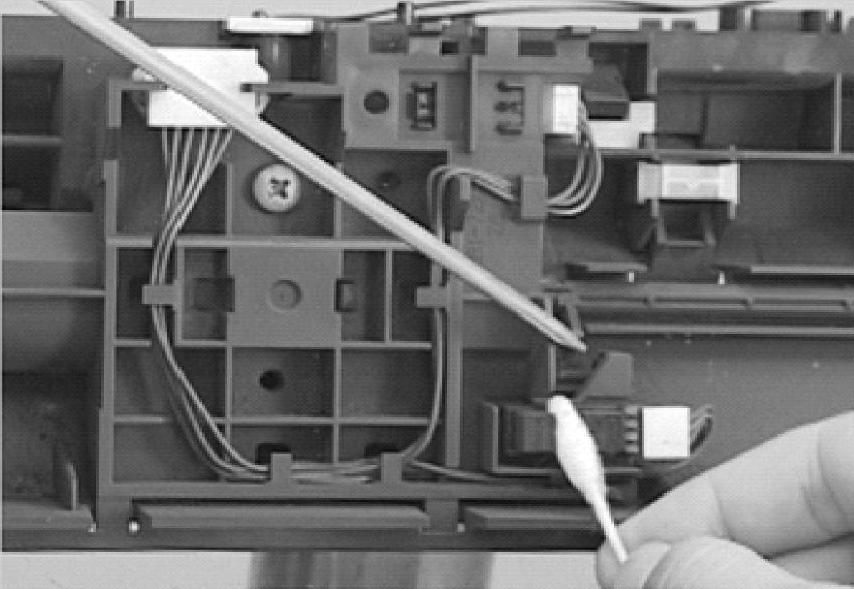

①若激光器肯定是好的，则可能充电电极与栅网短路；激光感应器如图9-74所示。

②扫描驱动电路逻辑错误；扫描驱动如图9-75所示。

③硒鼓组件放电不良。

④信号连线没有接好。

图9-73 清除废粉仓中的墨粉

图9-74 激光感应器

2）检查部位及检修方法：

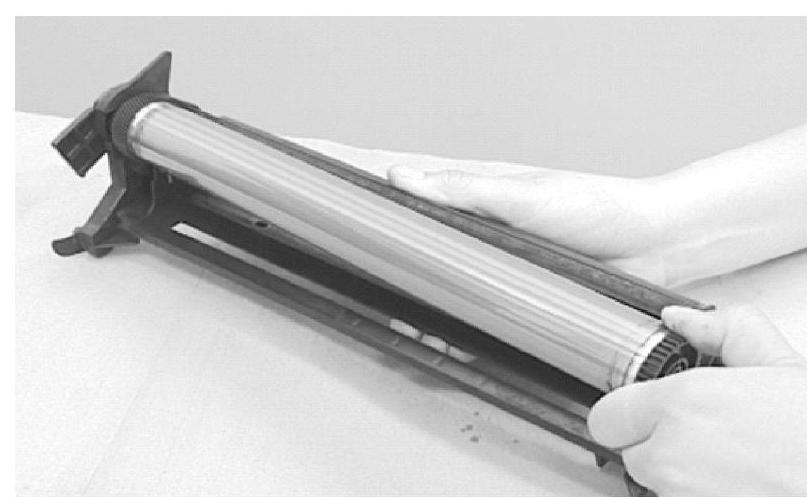

①先更换硒鼓组件，看其故障是否消失，若是，则说明是硒鼓组件的问题，更换即可。出现整个页面全黑的现象，说明激光器肯定是好的。因此，可先更换一只新的硒鼓重新打印，如果故障消除，则足以证明硒鼓组件有问题，这时可检查感光鼓充电极、磁辊偏压电极和感光鼓消电极是否接触良好，如有哪一点接触不良，应找到并加以修复。感光鼓结构如图9-76所示。

②接着检查充电电极丝与栅网是否短路或接触不良，若是，应更换修复或清洁。我们知道，硒鼓组件因机型不同绝大多数结构都不相同，但其工作原理却是一样的。对使用电极丝充电的硒鼓，如果电极丝绝缘座有焦煳现象，可用万用表欧姆档测量电极丝与栅网之间，看其是否短路，如果短路或电阻很小，清洁或更换绝缘座。另外，电极丝污染或移位也能造成此故障，这就要清洁或校正电极丝。

图9-75 扫描驱动

图9-76 感光鼓结构

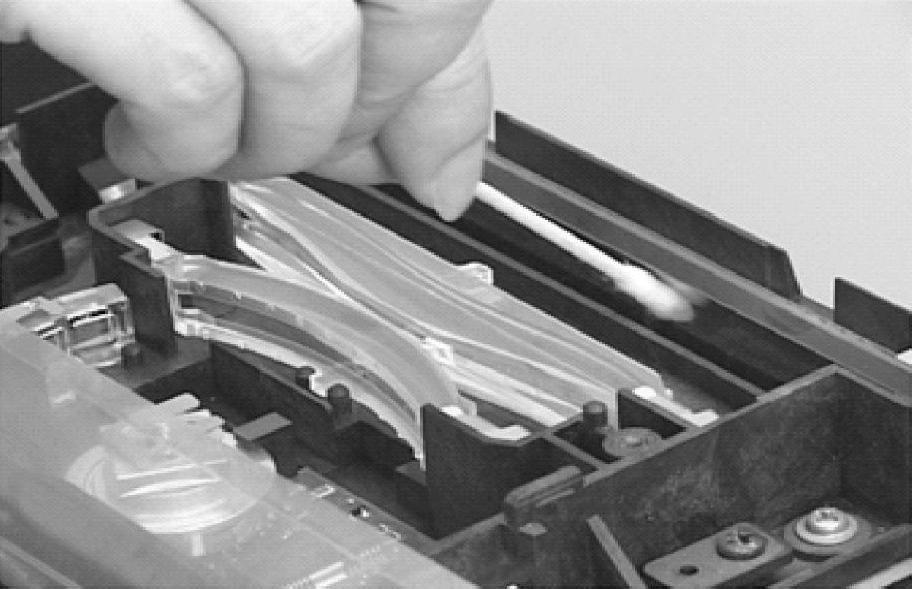

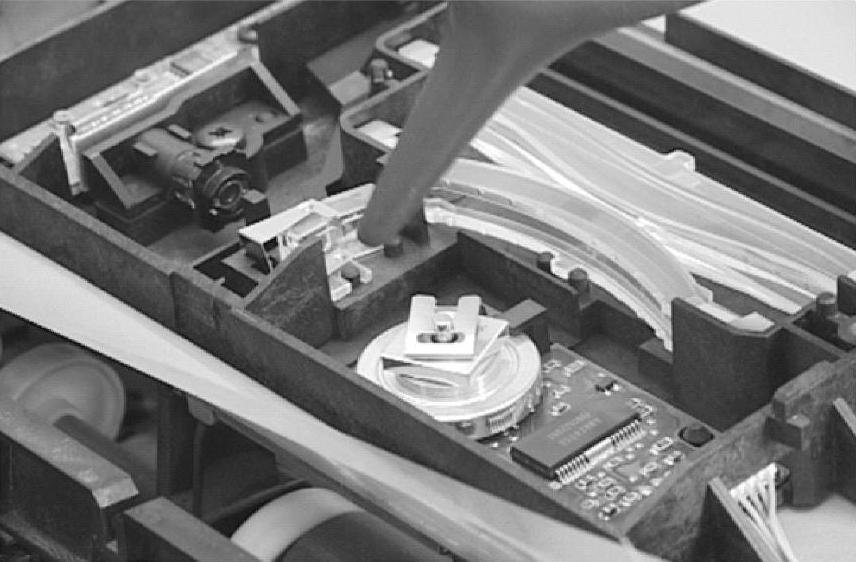

③若上述检查均完好，那么故障就可能是发生在扫描组件内的激光器高频驱动电路或逻辑电路上，就应检查扫描逻辑电路是否损坏，应更换扫描组件。扫描结构图如图9-77所示。

④有时由于一台打印机与多台计算机相连，使信号线经常拔插（我们是反对用一根信号线经常拔插的办法来连多台计算机的，因为这会很容易造成信号线脚和插口的损坏），而使信号线损坏或插不牢，致使一些信号无法传递，此时就会造成输出全黑样张的故障，所以在检查时可先检查信号线是否完好并插好，以免其他不必要的检修。

图9-77 扫描结构图

（4）激光打印机输出全白纸的故障分析和检修

1）可能故障原因：

①粉盒内已无墨粉；

②激光器机械快门没打开；

③激光束检测器污染或损坏；

④激光器损坏。

2）检查部位及检修方法：

①先更换新的粉盒看故障是否消失，在更换粉盒时应检查墨粉密封条是否拉出和墨粉是否已经用完。要注意将密封条拉出。如果密封条没有拉出或墨粉已用完，就会造成没有墨粉图像，但若是粉盒内墨粉用完的故障，现象是输出的样张首先是纵向中间部分逐渐变淡，有碳粉使用显示灯的机子则显示灯会不停地闪烁，提示机内粉盒中墨粉即将用完。接着逐渐使图文变淡的范围扩大，最后使全张的图像都不明显，而使全张都白的现象非常少见，且在图像变淡后经过较长的时间，因此，全张白故障基本上可以排除粉盒内无墨粉的原因。

②检查激光器机械快门是否打开。为防止激光泄漏，扫描组件中有一个机械快门。当硒鼓装入打印机后，机械快门被顶开，激光束才能射到扫描镜上，再由扫描镜对感光鼓进行曝光。如果机械快门杠杆等损坏或硒鼓撞杆损坏，快门就无法打开，感光鼓就无法获得曝光信息，则输出的样张就会是一张白纸。这个问题的一般检修方法是用502胶修复快门杠杆或硒鼓组件上的撞杆。

③检查激光束检测器是否被污染或损坏。激光束检测器在硒鼓组件内，是检测激光束扫描周期开始和终止的装置。当检测器因污染、视角偏移或者损坏而检测不到激光信息时，就没有信号反馈到DC处理器上，而使扫描驱动电路停止工作，从而输出白纸。检修的方法是清洁激光束检测器透镜或校正激光束检测器视角。如果不能排除，则应更换激光束检测器。

④经过上述检查均没有发现问题而故障依旧，则就检查激光器本身是否损坏，或者是激光驱动电路上出现故障，这就要检查和更换扫描组件或维修驱动电路。

（5）激光打印机其他故障分析与检修

1）打印机打印页前半部分无图像。

一台惠普激光打印机，在打印出的页面上时常出现前半部无图像，后半部打印出的是原稿的前半部，但图像正常，无变形。

故障现象表明是对位供纸不良造成的，正常情况下，当纸被搓到上下对位辊之间时，对位辊不是处于转动状态，而是处于短暂的停止状态，当控制器接到位于扫描器轨道上的对位传感器输出的对位信号后，对位辊旋转，纸即被送至旋转的感光鼓下，且送出纸的速度与感光鼓旋转的线速度相等，纸的前端与感光鼓上图像前端对准，再经转印、定影，即得到一张与原稿相同的打印页。

当打印纸被对位辊提前送出，若被送出纸的速度与感光鼓的线速度相等，则打印页便是前半部空白，无图像，而后半部则是原稿的前半部，并且图像正常，否则图像是变形的。

可见，其原因是对位传感器或控制器有问题，检查扫描器轨道旁机架上的传感器。

2）从软件发送打印作业时打印机无反应。

有一台惠普激光打印机，当激光打印机从软件发送打印作业时，若打印机无反应，其原因与检查排除方法如下：

①电源线未与打印机连接或电源不通，检查电源及电源连接线，使其连接牢固。

②打印机可能暂停工作，处于休眠状态。用软件恢复、唤醒打印机。

③打印机与计算机之间的连接电缆未连接好，重新将打印机与计算机之间的连接电缆连接牢固。

④连接电缆有缺陷。可将该电缆在正常的机器上进行测试，若经验证确有缺陷，应更换新电缆。

⑤软件中选择了错误的打印机，检查软件的选择菜单，选择正确的打印机。

⑥未配置正确的打印机端口，检查软件的配置菜单，确保访问正确的打印机端口。

⑦打印机发生故障应检修打印机。

3）打印出的页面整版色淡。

一台激光打印机，打印出的页面整版色淡。造成这种故障现象的原因有：

①墨粉盒内已无足够的墨粉。应更换墨粉盒或添加墨粉。

②墨粉充足，但浓度调节过淡。重新调节墨粉浓度，使其浓淡适宜。

③激光强度变弱，使感光鼓的感光强度不够。重新调节感光强度，使感光充足。

④感光鼓加热器工作状态不良。检查感光鼓加热器工作状态，确保其工作良好。

⑤高压电极丝漏电，充电电压低。检查高压电极丝有无与固定架相接等漏电现象，若有应予以绝缘处理。

⑥转印电晕器转印电压不足。应检查电极丝与固定架之间的漏电现象。

4）输出纸部分卡纸。

一台惠普激光打印机，无论打印大张或小张纸，在输出纸部分均卡纸。上纸盒搓纸正常，只搓一张纸，而下纸盒则搓纸多张。

打开机器检查时，可以看到单张纸顺利通过输纸部件的两个夹纸辊但纸不再前进，而下纸盒在输纸部件的前夹纸辊处有多张纸被卡往，并停在该处。说明输纸部件的夹纸辊与输纸辊之间有空隙，纸得不到夹纸辊与输纸辊之间的摩擦，而导致纸张停止不前，产生这种现象的原因是因长期出现卡纸导致输纸部件夹纸辊架上的弹簧变形而失去弹性，致使夹纸辊的夹纸力不够，纸与输纸辊之间不能产生摩擦，纸虽能顺利通过夹纸辊，但不能继续前进。
