EPSONPHOTO830U喷墨打印机故障检修技能训练二
【摘要】：2）会使用相关仪器检测喷墨打印机主要零部件的好坏。3）能够检修喷墨打印机的常见故障。喷墨打印机的其他故障检修1）新墨盒安装后显示“墨尽”。
1.实训工具、仪器和设备
万用表、螺钉旋具、电烙铁、尖嘴钳、喷墨打印机等实训工具如图9-23所示。
图9-23 实训使用工具
2.实训目标
1）能够熟练进行喷墨打印机的拆装。
2）会使用相关仪器检测喷墨打印机主要零部件的好坏。
3）能够检修喷墨打印机的常见故障。
3.实训内容
故障现象：喷墨打印机偏色、缺色的故障检修
（1）喷墨打印机的拆卸操作

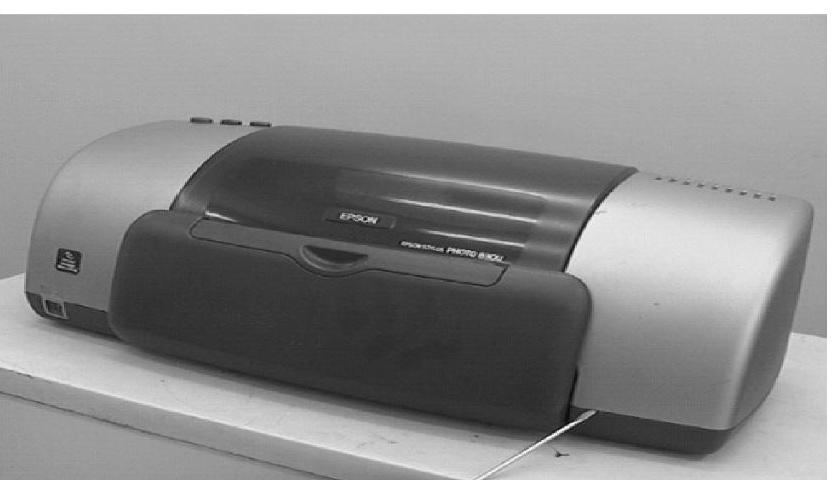

1）喷墨打印机外部结构图，如图9-24所示。

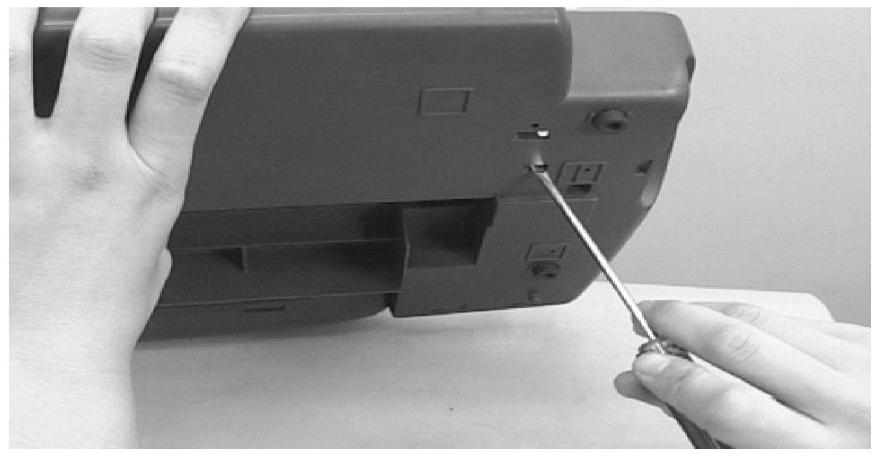

2）打印机外壳拆卸，如图9-25所示。
图9-24 外部结构图
图9-25 拆卸打印机外壳

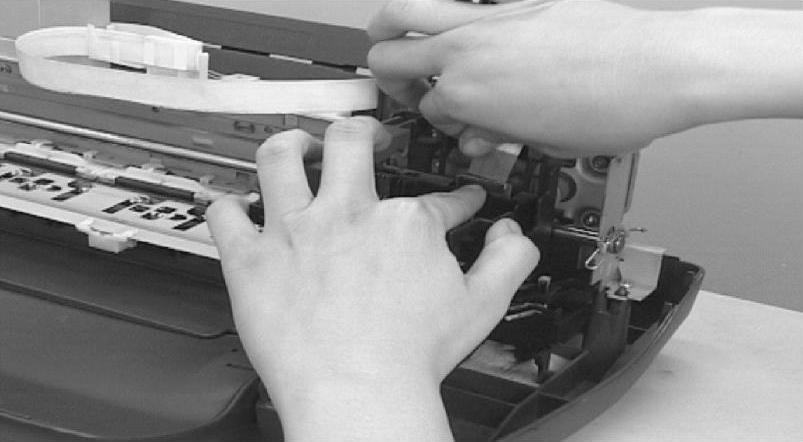

3）拆卸打印头数据线，如图9-26所示。

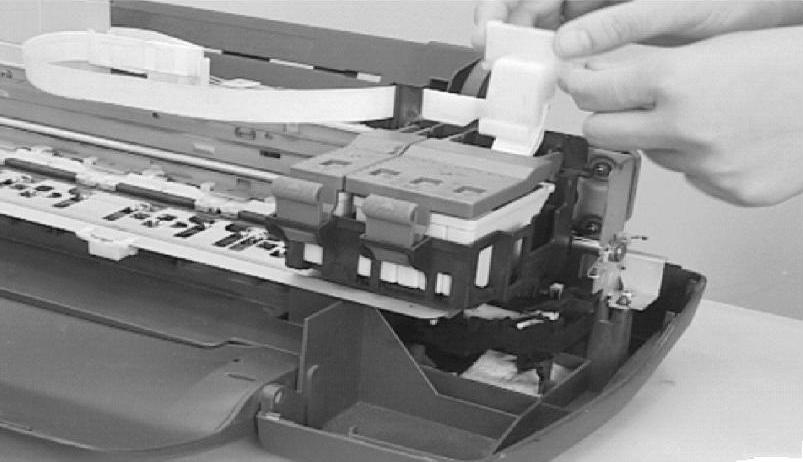

4）取出墨盒，如图9-27所示。
图9-26 拆卸打印头数据线
图9-27 取出墨盒
5）拔出打印头与电路板连接的数据线，如图9-28所示。
6）卸下导轨固定弹簧，如图9-29所示。
图9-28 拔出打印头与电路板连接的数据线
图9-29 卸下导轨固定弹簧

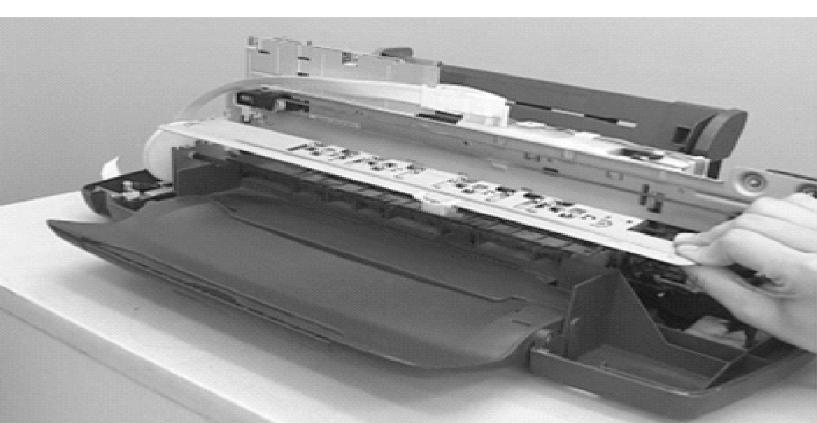

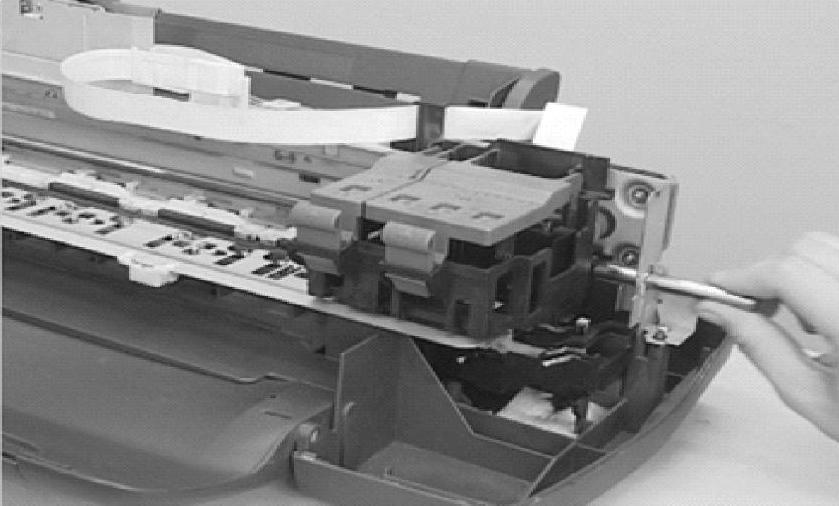

7）抽出字车导轨，如图9-30所示。

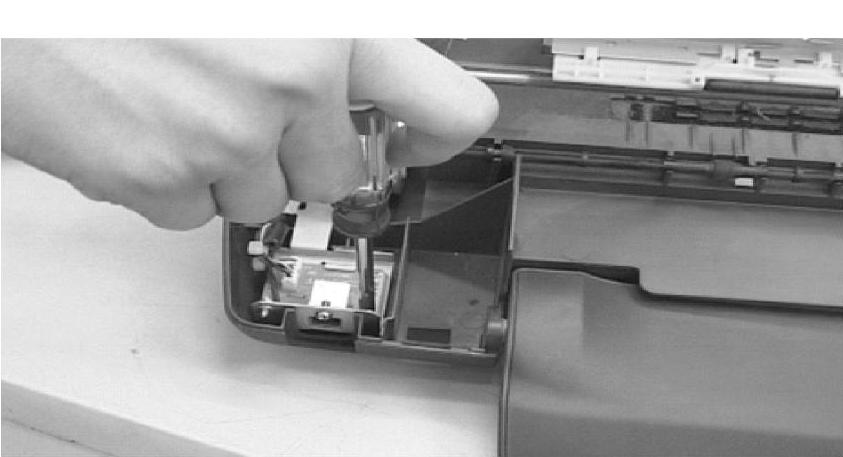

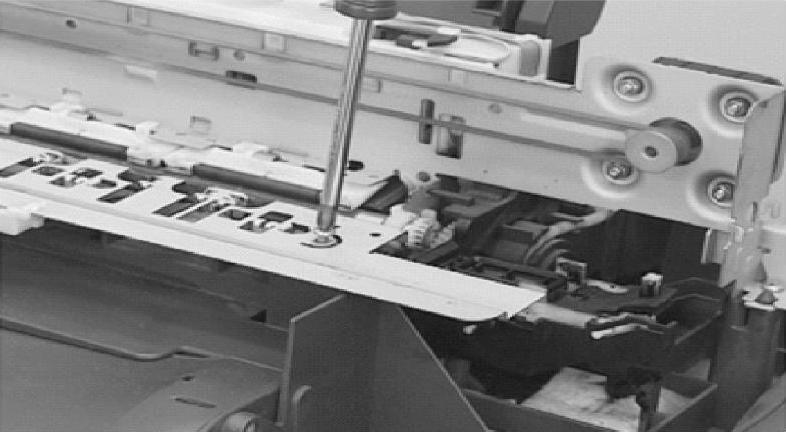

8）拧出输出板两端的螺钉，如图9-31所示。

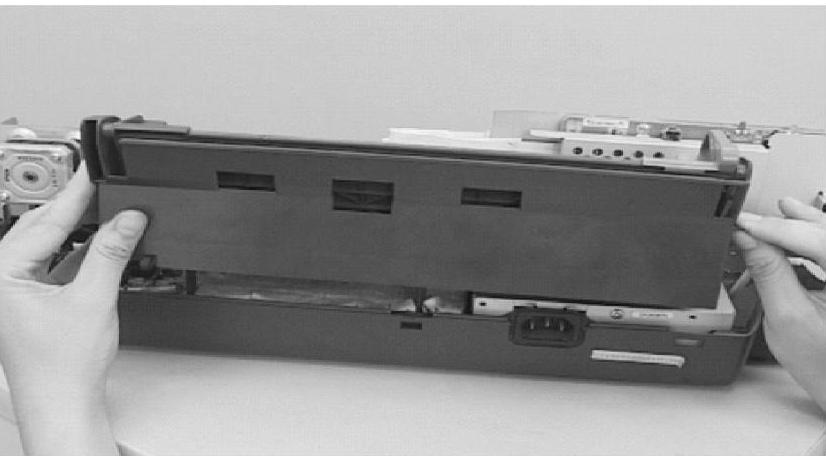

9）卸下输纸板，如图9-32所示。
10）拧下输出板背部的螺钉，如图9-33所示。
11）取下输纸器，如图9-34所示。

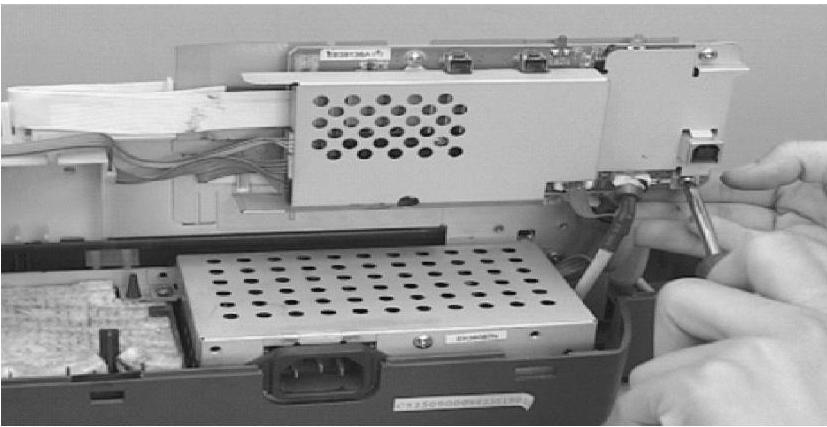

12）拧下电路部分外部防护罩的螺钉，如图9-35所示。
图9-30 抽出字车导轨
图9-31 拧出输出板两端的螺钉
图9-32 卸下输纸板
图9-33 拧下输出板背部的螺钉
图9-34 取下输纸器
图9-35 拧下外部防护罩的螺钉

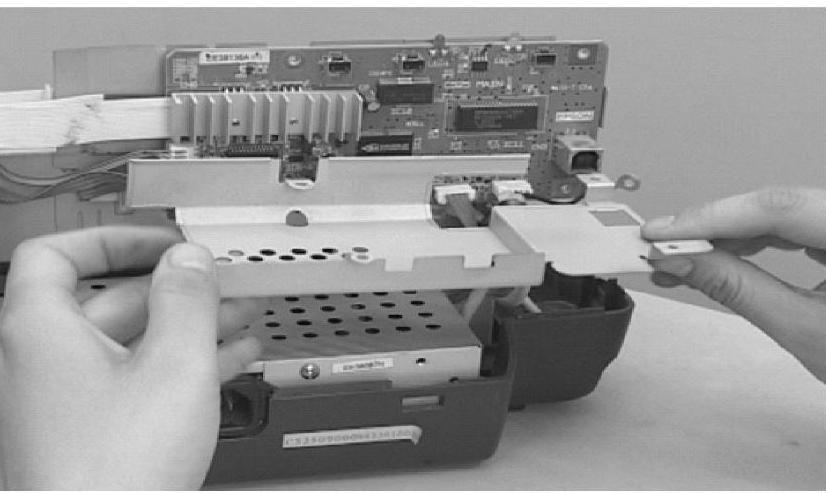

13）取下防护罩，如图9-36所示。
14）拔下数据线，如图9-37所示。
图9-36 取下防护罩
图9-37 拔下数据线

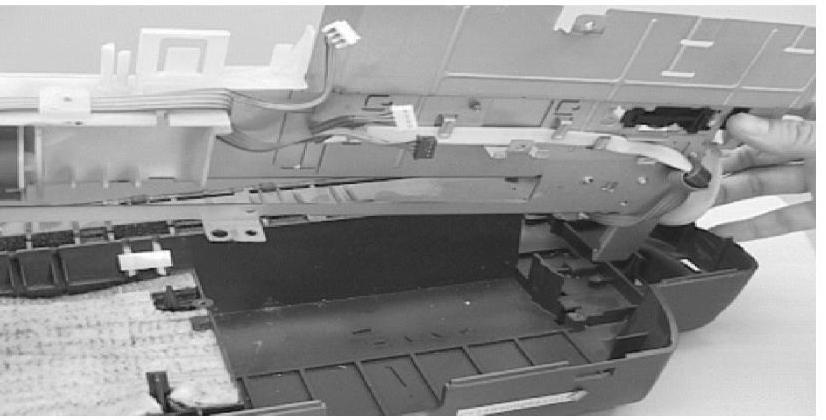

15）拔下纸张感应器与打印头字车初始位置的感应信号线，如图9-38所示。
16）拔下输纸驱动电动机信号线，如图9-39所示。
图9-38 拔下感应信号线
图9-39 拔下驱动电动机信号线

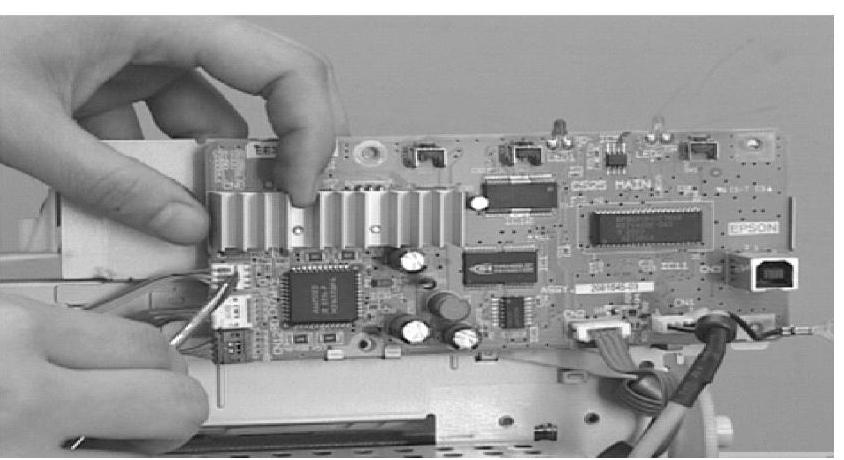

17）拔下主控电路板与电源电路板的连接线，如图9-40所示。
18）拔出前置USB的连接线，如图9-41所示。
图9-40 拔下主控电路板与电源电路板的连线
图9-41 拔出前置USB的连接线

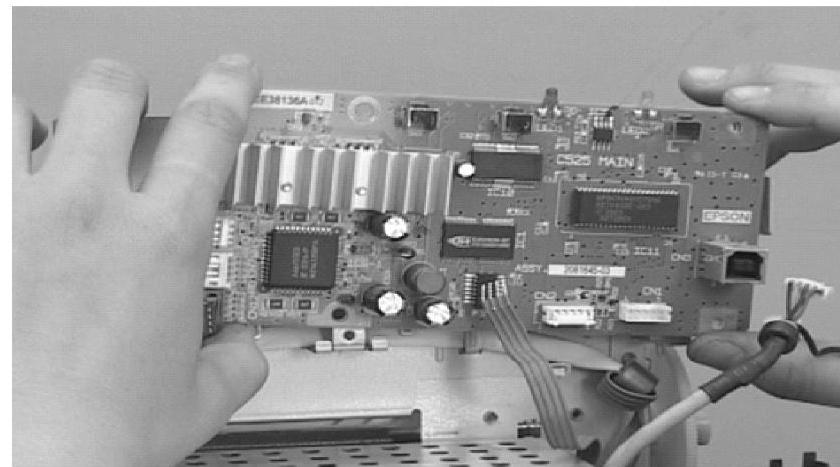

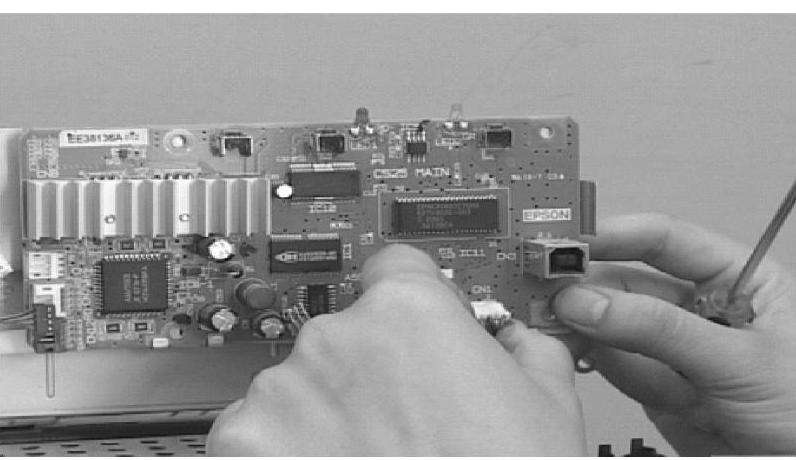

19）卸下主控电路板，如图9-42所示。
20）拆除电源电路，如图9-43所示。
图9-42 卸下主控电路板
图9-43 拆除电源电路
21）拆除前置USB电路，如图9-44所示。

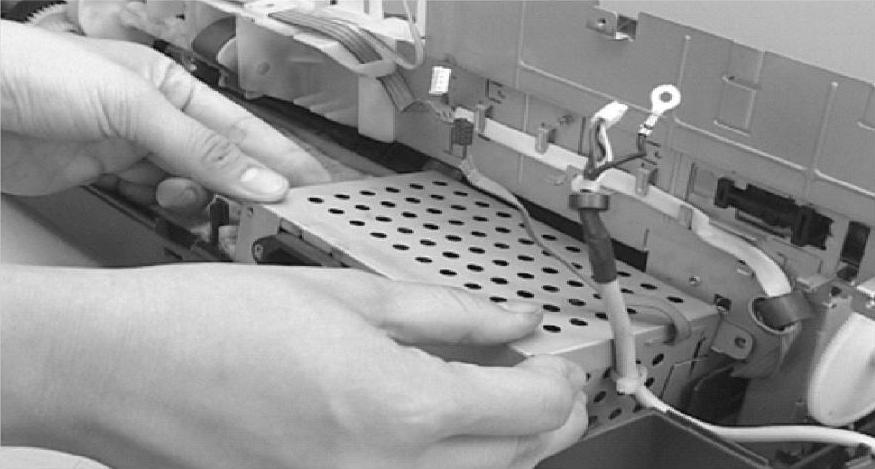

22）取出电源电路，如图9-45所示。

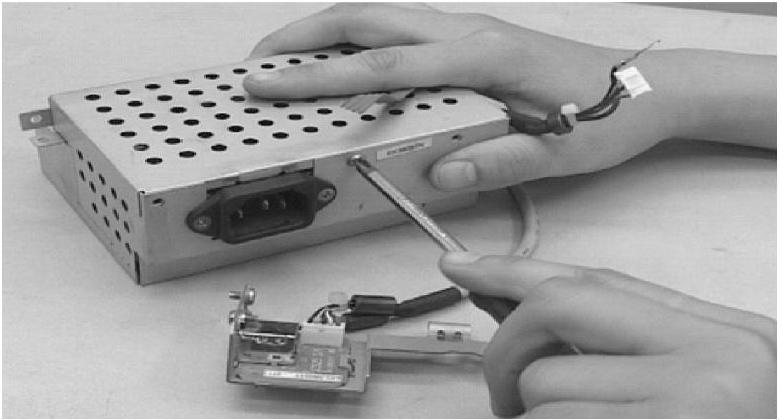

23）拆下电源电路，如图9-46所示。

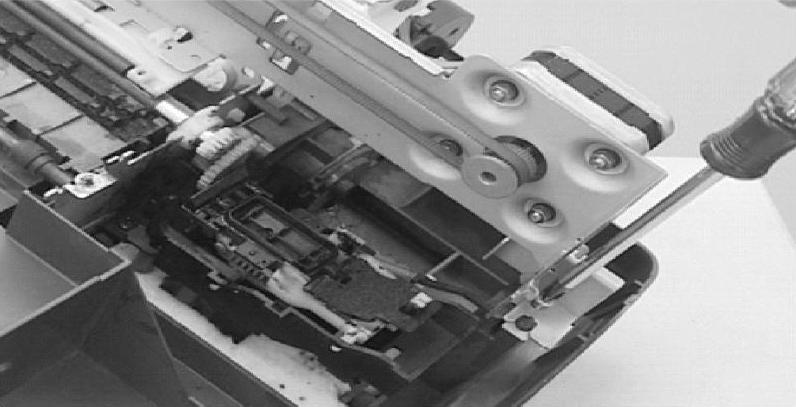

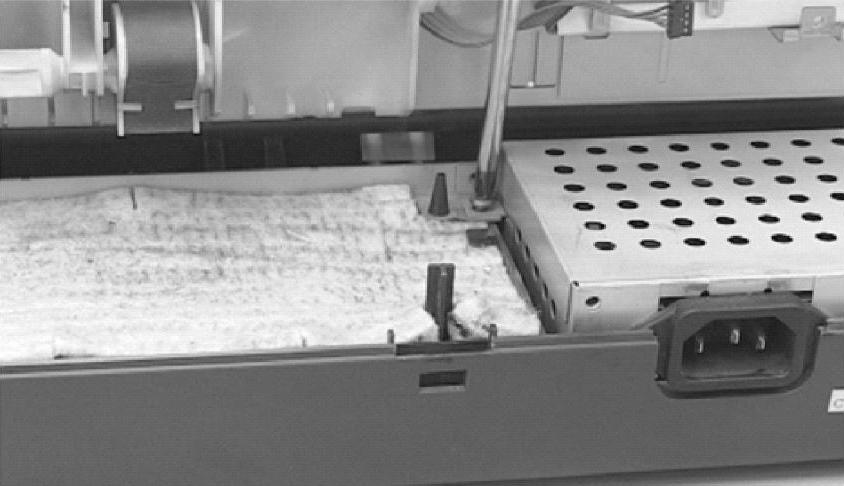

24）拧下固定清洁机构的螺钉，如图9-47所示。
图9-44 拆除前置USB电路
图9-45 取出电源电路
图9-46 拆下电源电路
图9-47 拧下固定清洁机构的螺钉
25）扣开帽在电源上的卡扣，如图9-48所示。
26）卸下机架的传输齿轮，如图9-49所示。
图9-48 扣开帽在电源上的卡扣
图9-49 卸下机架的传输齿轮
27）撬开底部的按扣，如图9-50所示。
28）卸下主体机架，如图9-51所示。
图9-50 撬开底部的按扣
图9-51 卸下主体机架

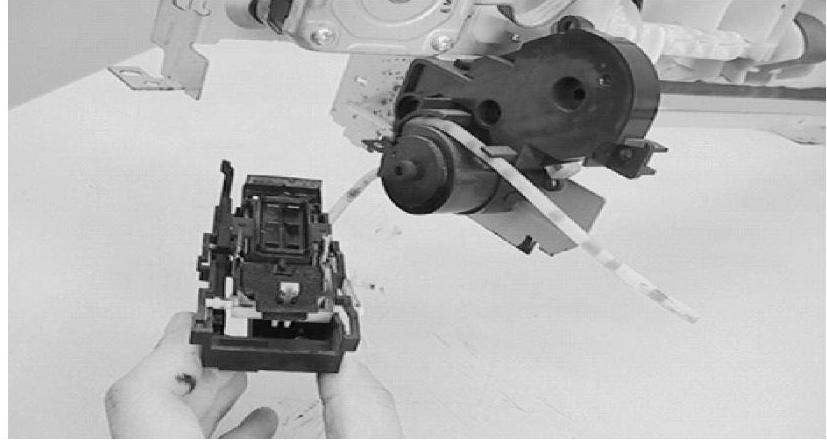

29）附着在主体机架上的帽单元和泵单元，如图9-52所示。
（2）打印机的安装
喷墨打印机的安装与针式打印机的安装类似，详见喷墨打印机任务一的喷墨打印机的安装说明。
（3）喷墨打印机偏色、缺色故障分析维修
使用喷墨打印机有时会发现打出的图片颜色与显示器上所显示的同一颜色相比，颜色偏淡或偏浓，还可能偏向其他相近颜色。
原因1：是因为打印机还原颜色的方式与显示器不一样造成的。显示器是以RGB三基色为基础，按不同比例加色的方法实现了自然界中五彩缤纷的色彩，而打印机是使用黑色，品红，中黄，靛青4种基本色，通过减色原理实现了照片的效果。
图9-52 主体机架上的帽单元和泵单元
解决办法：重新设置显示器的色温和RGB三基色比例，使打印机期望打出的颜色与显示器相近或差别不大。
原因2：由于墨盒的墨水腔串色或墨盒喷头进入空气，导致某颜色的墨水暂时打不出，而引起偏色。

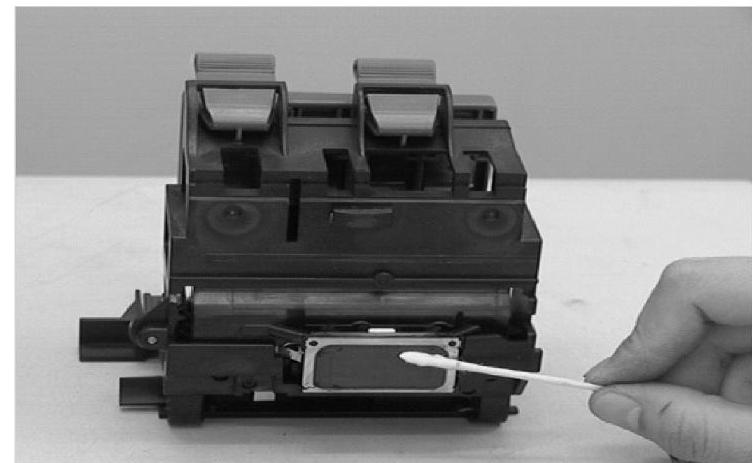

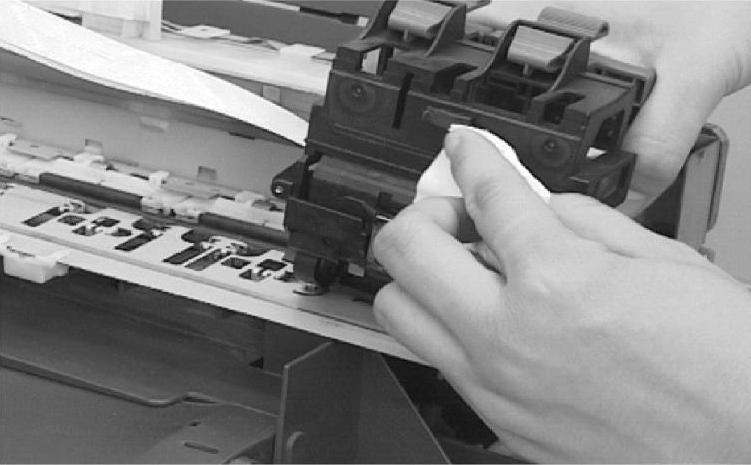

解决办法：连续清洗喷嘴几次，从而将墨盒中的空气排除，如果还不行，则可以放置喷头几小时后即可。如图9-53所示。
原因3：打印头的老化或损坏，引起喷嘴喷出的墨水不均匀，导致偏色。
解决办法：更换喷头。如图9-54所示。
图9-53 清洗喷嘴
图9-54 更换喷头
原因4：电脑的设置不对，也会引起偏色。
解决办法：重新设置电脑的介质类型或色彩。
打印机打出的图片中缺少某种颜色或偏色，最好检查一下墨水盒是否缺墨或只是某一种颜色的墨水没有了。如果更换墨水盒后仍然缺色，一般说明打印头已经堵塞，应及时进行清洗打印头。
（4）喷墨打印机的其他故障检修
1）新墨盒安装后显示“墨尽”。
原因1：墨盒安装不到位。
解决办法：重新安装墨盒。
原因2：打印头内的金属片老化或松动造成的接触不良。
解决办法：更换金属片。
原因3：使用断电方法更换墨盒。
解决办法：按更换墨盒正确步骤，在通电状态下重新操作一遍，只需打开护夹再合上锁定墨盒，然后清洗打印头。
原因4：传感弹片没复位。
解决办法：取出墨盒，用手或工具使传感弹片复位，重新操作装入墨盒即可。
2）新墨盒上机后打印不出墨。
原因1：墨盒安装不到位。
解决办法：重新安装墨盒。
原因2：未按说明撕掉标签。
解决办法：URANUS系列墨盒，只需将墨盒上黄色标签完全撕去即可。
原因3：打印头内的金属片老化或松动造成的接触不良。
解决办法：更换金属片。
原因4：供墨口有小气泡引起。
解决办法：运用打印头清洗工具，清洗气嘴的喷嘴，若多次清洗仍不能改善，不要取出墨盒，在机内存放几小时，可能改善。
3）打印时出现横线、白线或图文色浅、色偏、模糊或打印不出。
原因1：未撕去标签，导气槽、导气孔仍处于封闭状态，空气无法进入墨盒。
解决办法：URANUS系列墨盒，只需将墨盒上黄色标签完全撕去即可。
原因2：墨水管进入空气或打印头有杂质。
解决办法：启动清洗程序，清洗打印头。
原因3：墨水已用完。
解决办法：更换新墨盒或填充URANUS墨水。
4）安装一个新墨盒后，打印机不停地执行清洁循环。
原因：一个新墨盒第一次被安装后，可能需要几分钟时间使墨水系统充满和使打印机初使化，当墨水即将充满时，打印机控制面板上的指示灯不停地闪烁；在墨水系统仍未充满时，决不能关掉打印机；打印机不停地执行清洁循环，是充墨过程。
解决办法：正常情况下，等待几分钟即可。
5）安装一个新墨盒后，打印机不能初始化。
原因1：墨盒没有正确安装到支座上，引起接触不良。
解决办法：重新安装墨盒。
原因2：墨盒后面的电路接口没有与字车上的接口紧密配合。
解决办法：用一个柔软的干布蘸少许无水酒精擦拭电路接口处，然后重新安装新墨盒。
6）打印机打开后，没有任何反应或根本不通电。
原因：每台打印机都有过电流保护装置，当电流过大时，就会引起过电流保护将打印机熔断器烧坏。
解决办法：打开机壳，在打印机内部电源部分找到熔断器，看其是否发黑或用万用表测量一下是否烧坏。如果烧坏，换上一个与其型号相符的熔断器即可。
7）打印头阻塞。
原因1：打印头未回到保护罩内或未及时装入新墨盒，使打印头在空气中暴露太久而干结阻塞。
解决办法：连续进行几次清洗即可解决。
原因2：墨水酸性过重与外壳塑胶料起化学作用而产生凝固、结晶体等或有杂质造成堵塞。
解决办法：将喷头从打印机拆下，将拆下的喷头喷嘴，浸入无水酒精或热水中几小时。
原因3：打印头已损坏。
解决办法：更换打印头。
8）墨盒使用时间短。
原因1：经常执行打印头清洗程序，从而浪费了不必要浪费的墨水。实际上打印头清洗是靠水泵内的齿轮飞速旋转挤压空气的原理，将墨盒内的墨水往下抽，也就说每当清洗一次，则消耗一定量的墨水。
解决办法：只有当打印效果差时才去清洗打印头。
原因2：经常打印偏重于某种颜色的图片，使某种颜色的墨滴过早耗尽，打印头内芯片当计量某种颜色的墨水用尽，即使其他均有墨水，整个墨盒都不能使用。
解决办法：除了工作的必要，应当打些均衡颜色的图片，才能使得整个墨盒充分利用。
原因3：以高分辨率模式打印普通文件。分辨率的高低直接影响打印效果，分辨率越高，墨水消耗越快。
解决办法：打印普通文件，打印模式应选360dpi；打印高质量图片，则打印模式应选720dpi。
