解决EPSON LQ-1600KIII针式打印机故障的技能训练

2023-06-18 理论教育版权反馈

【摘要】：2）会使用相关仪器检测针式打印机主要零部件的好坏。针式打印机打印头的故障分析和维修操作1）打印头故障。若因打印头电缆开路引起的打印头打印缺划故障，可用万用表测量电缆，如断线，应更换电缆线。

1.实训工具、仪器和设备

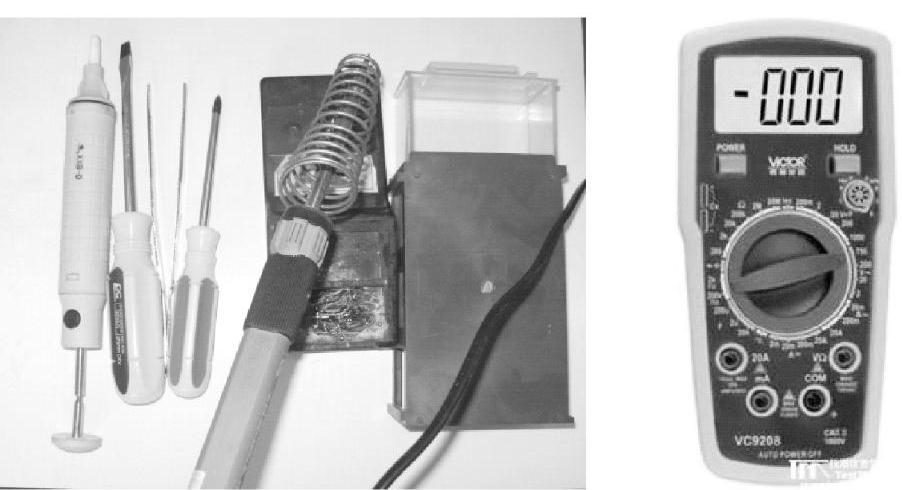

万用表、螺钉旋具、电烙铁、尖嘴钳、针式打印机等实训工具如图9-3所示。

2.实训目标

1）能够熟练进行针式打印机的拆装。

2）会使用相关仪器检测针式打印机主要零部件的好坏。

3）能够检修针式打印机的常见故障。

3.实训内容

故障现象：EPSONLQ-1600KIII打印头故障分析与检修。

（1）打印机拆卸程序

1）先将防尘盖板上翻摘除，如图9-4所示。

2）将底部的导纸器向外抽出，应注意卡槽的扣脱情况，如图9-5所示。

3）将字车上的色带盒取下，捏住色带盒的两端直接拔出即可，如图9-6所示。

图9-3 实训使用工具

图9-4 将防尘盖板上翻摘除

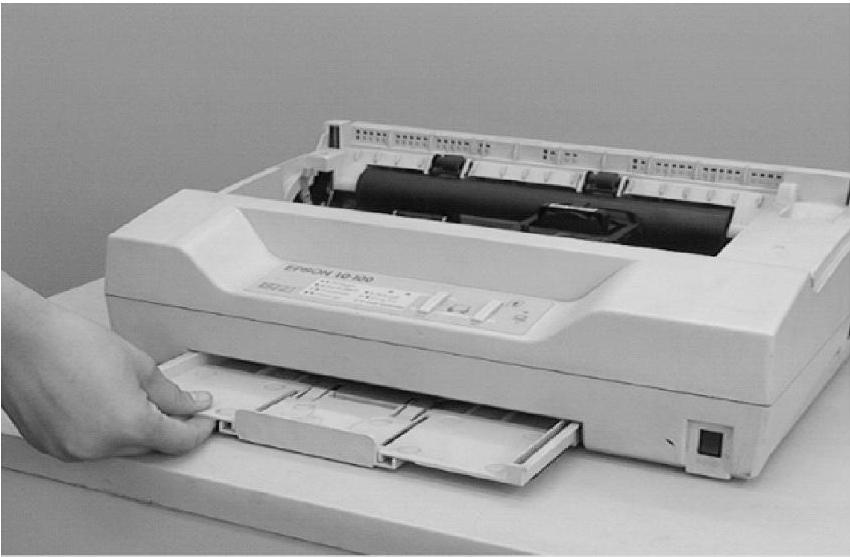

图9-5 将底部的导纸器向外抽出

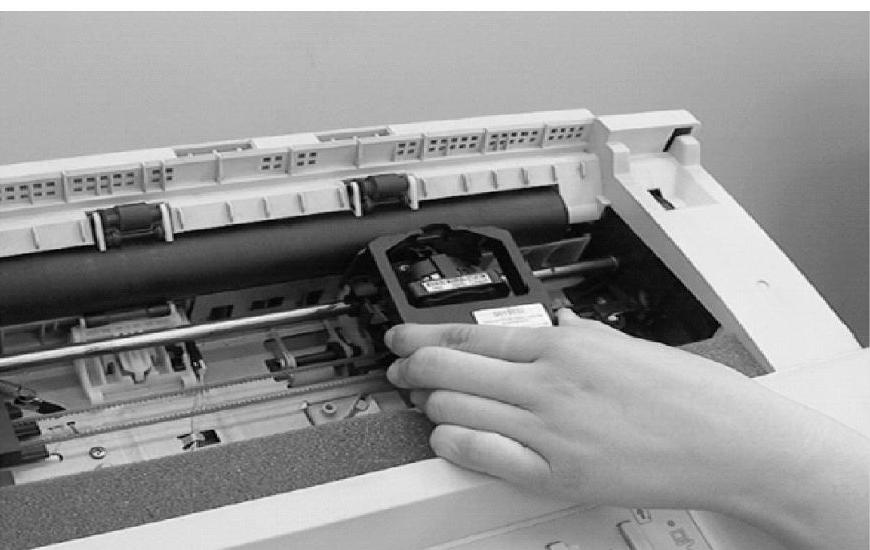

图9-6 取下字车上的色带盒

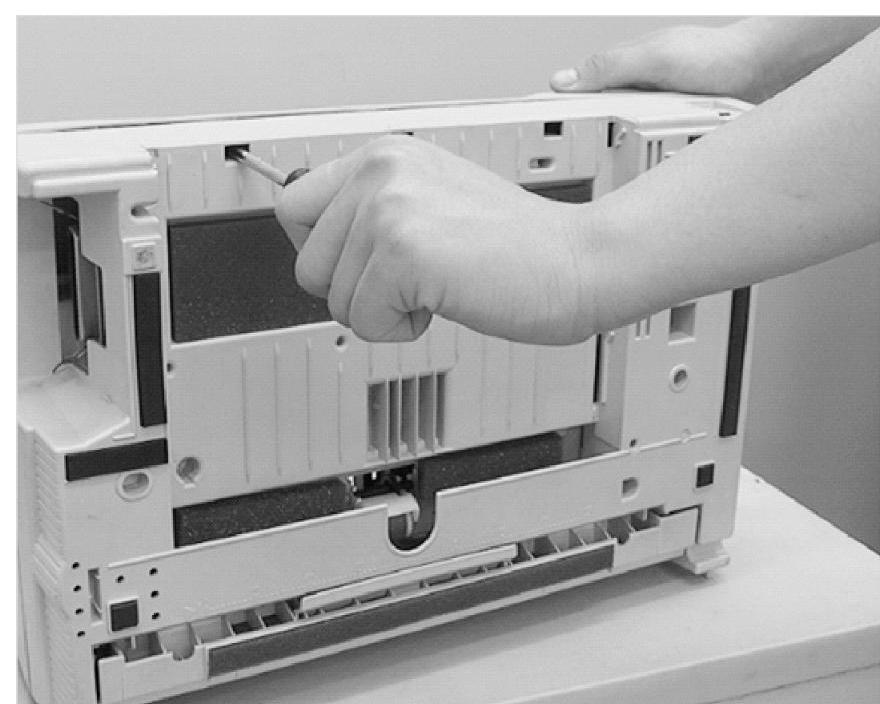

4）机壳底部设有多个卡扣，可借助一字螺钉旋具一一撬开，在撬开卡扣的同时，应注意及时扒开上壳盖，以防止卡扣再次扣入，如图9-7所示。

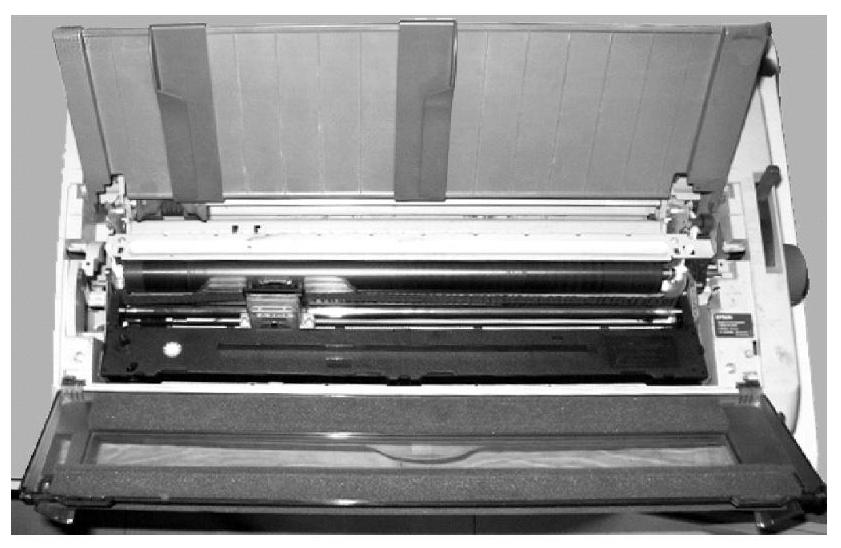

5）将所有卡扣都撬开后，即可将上壳盖打开，这时打印机的内部结构全部呈现出来，如图9-8所示。

图9-7 撬开卡扣

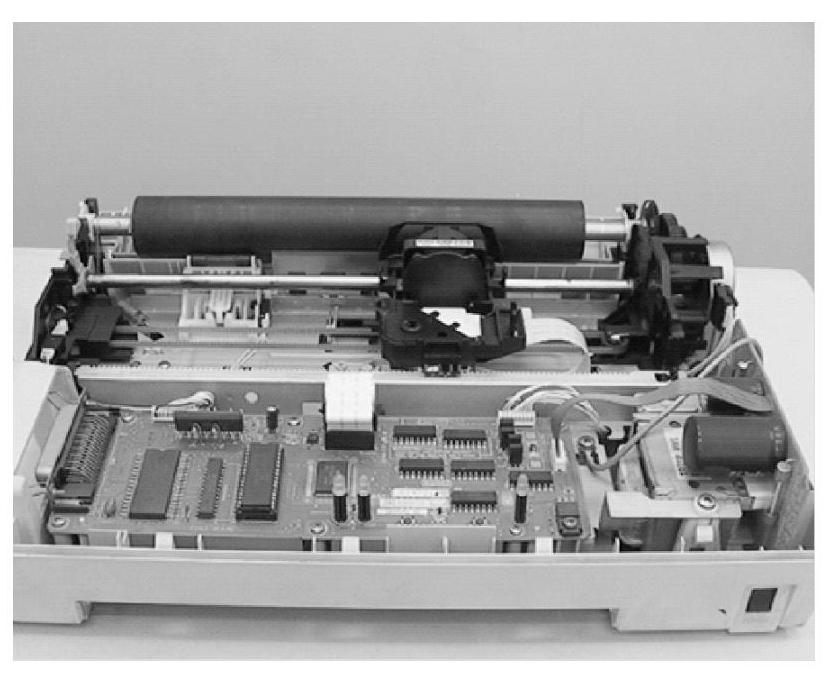

图9-8 打印机的内部结构

（2）打印机的安装条件

为确保机器性能的安全和正常，在初次安装以及使用期间搬移打印机时，注意下列事项：

1）电源和接地要求。电源电压波动应在额定电压的±10%以下。应尽量使用机器原装的三芯插头，与带地线的插座配合使用。

2）环境温度。机器使用环境的温度应在5～35℃之间。温度过高对机器散热不利，影响机器寿命和打印质量；温度过低，一些器件的性能会受影响，预热时间也会延长。

3）环境湿度。室内相对湿度应在20%～85%之间，在过湿的环境下使用会缩短机器的寿命，并影响打印的质量。

4）通风问题。使用打印机时会释放一定量的有害气体和热量，对人体的健康不利。因此要求放置打印机的房间应通风良好，保持室内空气新鲜。

5）安放条件。打印机应安放在水或其他液体不能溅到的地方，应远离易燃物或腐蚀性气体，应在无尘的环境中。打印机应水平置于机台或桌面上，支撑物必须坚固，使之不会随机器的运转而晃动。机器背部应留15cm以上的空间做通风道，机器前面和左右两边应留有足够的空间，以便于机器的操作、更换消耗品和维修保养。

（3）打印机的安装步骤

打印机安装时应参考随机操作手册进行，一般需经过以下步骤：

1）去除包装，检查主机、零部件、消耗材料及备件，确保完整无缺，新机器要按操作手册说明逐一小心去掉包装物或紧固件后检查。

2）按照安放要求正确放置主机，并依次安装感光鼓，安装纸盒和副本盘。从显影盒中取出显影仓，然后将墨粉轻摇几次后装入显影仓（切记将封条和挡片拉出）。在安装纸盒时，应先取出纸盒的转动固定螺钉，然后放入纸张，调整纸盒间距。

3）机器试运行。经过通电、预热，若机器无异常显示或声音，即可打印。试运行测试的内容应包括：原样打印、连续打印和各送纸盒送纸能力测试等。

4）做好记录。试运行正常后，应装好后挡板和前门，并擦拭机器表面、清理现场，同时填写使用维修卡片，并附上一张复印品，存档备查。

5）安装自选附件。例如自动分页器、自动进稿器等，这些附件请按照相应技术材料说明正确安装。

（4）针式打印机打印头的故障分析和维修操作

1）打印头故障。

打印机最易出现的故障是打印字符时缺点，即某一根针或某几根针始终不能产生打印动作，打印的字符产生一条白线。

打印针在长期冲击的情况下，打印针头会出现磨损和折断。经常打印表格的打印机更容易发生打印针磨损的问题，如打印横线时，某一、二根针（一般为12、13针）在每一个点的位置都要击打，致使这一、二根针磨损并疲劳极易折断，这就造成了打印的字符在固定位置总是缺点。另外当打印针孔中有脏物时，也易卡住打印针。

产生断针可能有以下原因：使用了劣质色带盒和色带；色带安装不合理；长期打印蜡纸；大量使用制表符打印表格；操作者使用不当，使打印头与字辊之间的间隙过小，打印针打在字辊上的力量过大；在打印过程中，人为地转动字辊；打印时强行撕纸。

断针后可采用断针免维护程序《断针即时打XP》。该软件支持Windows98/Me/NT/2000/XP等操作系统和大多数应用软件，支持网络打印机。可自动检测打印机，并报告故障针号，还可自动剔除断针。

打印针头故障处理：取出打印头后，用棉花擦洗打印头前面的污墨，查看是否所有孔均有银白点，如个别孔无银白色，则为打印针磨损或断针。打开打印头后盖，压下所有打印针，如个别打印针未伸出，则为打印针断针。若有断针，则需要更换打印针。先用斜口钳，剪去新针的多余部分，再用油石将针顶端轻轻磨平即可。如个别打印针无法压下，则为打印针被卡住。应将打印头的头部在95%酒精中浸两三个小时，将脏物软化，再压打印针通之。

2）打印头控制与驱动电路故障。

每一根打印针均由对应的一路驱动电路通过线圈产生的电磁力驱动。如果打印针驱动线圈断线、打印头电缆断线和驱动电路损坏，都会使打印头上某一根针或几根针不能产生打印动作，打印时字符就会产生白线。

打印头驱动线圈故障处理：可用万用表测量打印头各驱动线圈的电阻，如发现个别线圈电阻偏小，则可能存在短路现象。如电阻很大，则可能开路。对损坏的线圈可以更换或用同径漆包线在原塑架上按原匝数绕制。

若因打印头电缆开路引起的打印头打印缺划故障，可用万用表测量电缆，如断线，应更换电缆线。如排除以上原因引起的故障，则可能为驱动电路损坏。

3）针头更换整个过程图示

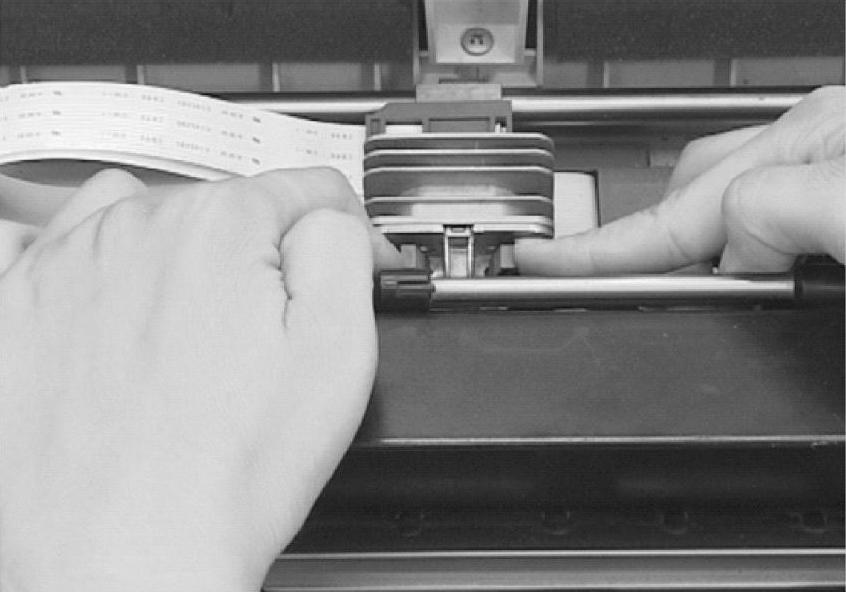

①按住字车的禁锢打印头的按钮，如图9-9所示。

②将打印头卸下，如图9-10所示。

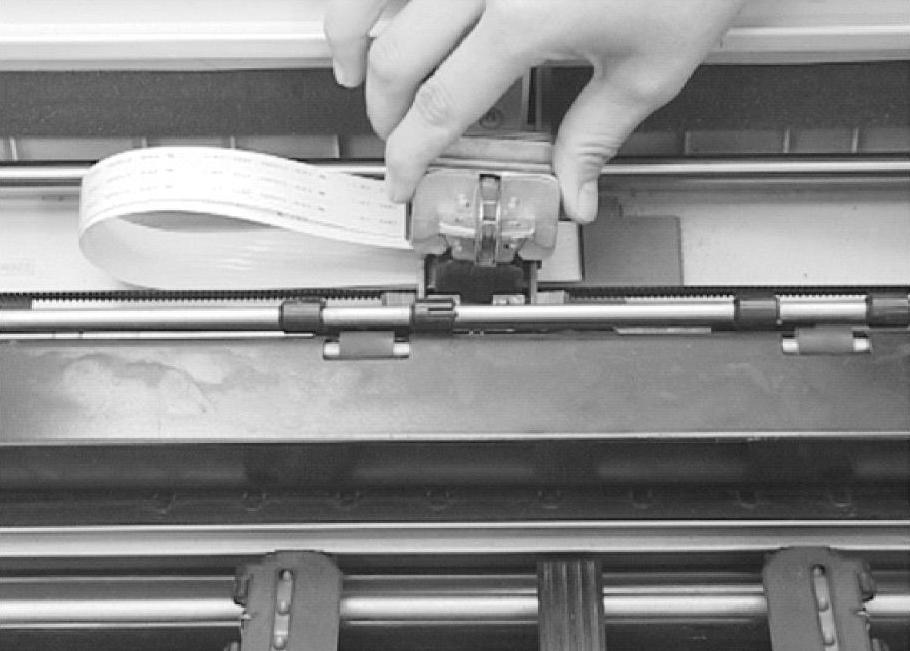

图9-9 按住字车的禁锢打印头的按钮

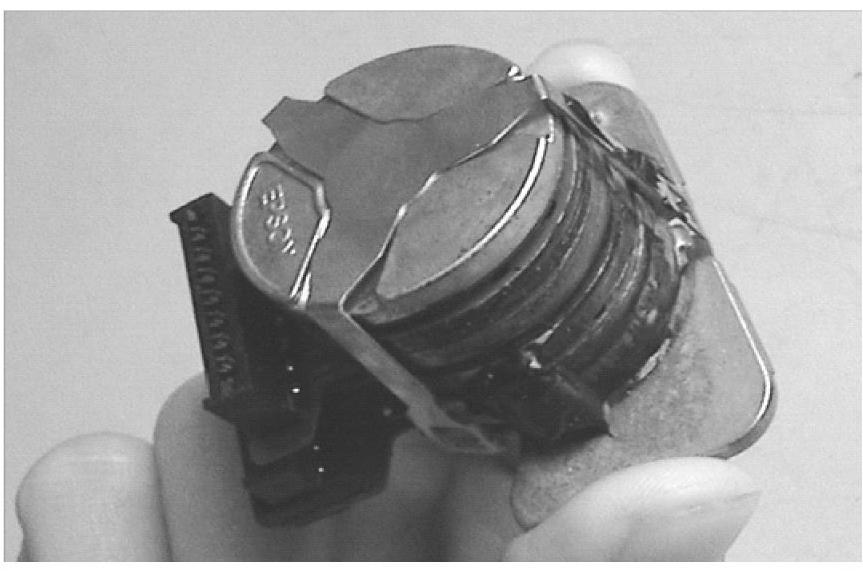

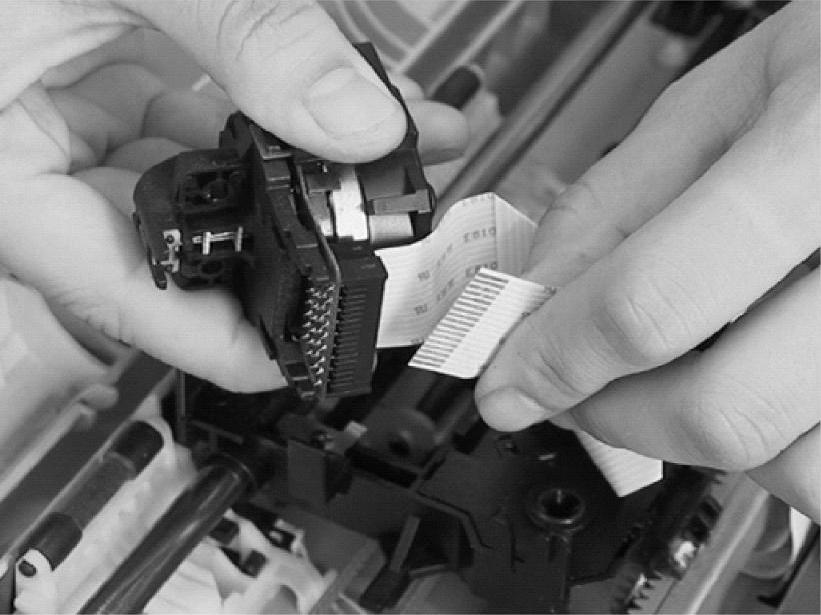

图9-10 卸下打印头

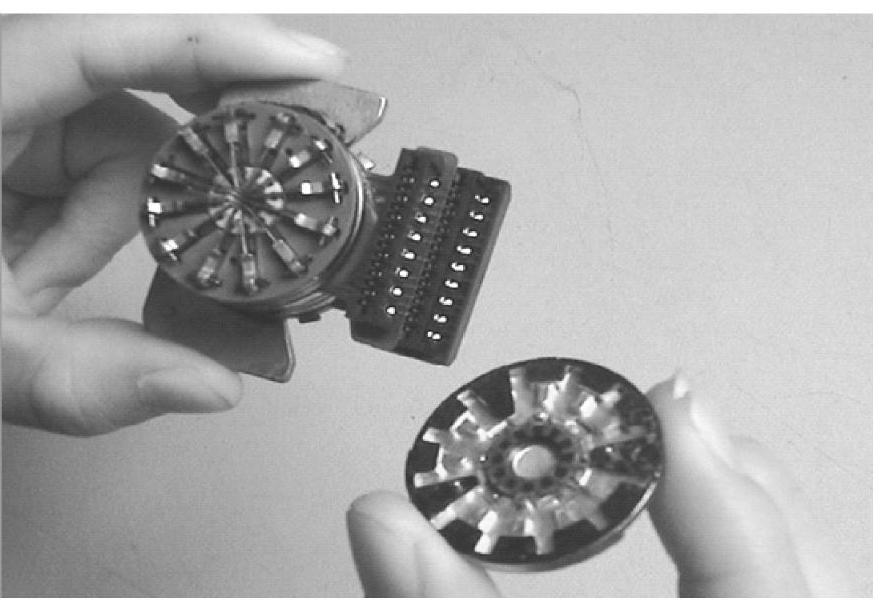

③撬开打印头，如图9-11所示。

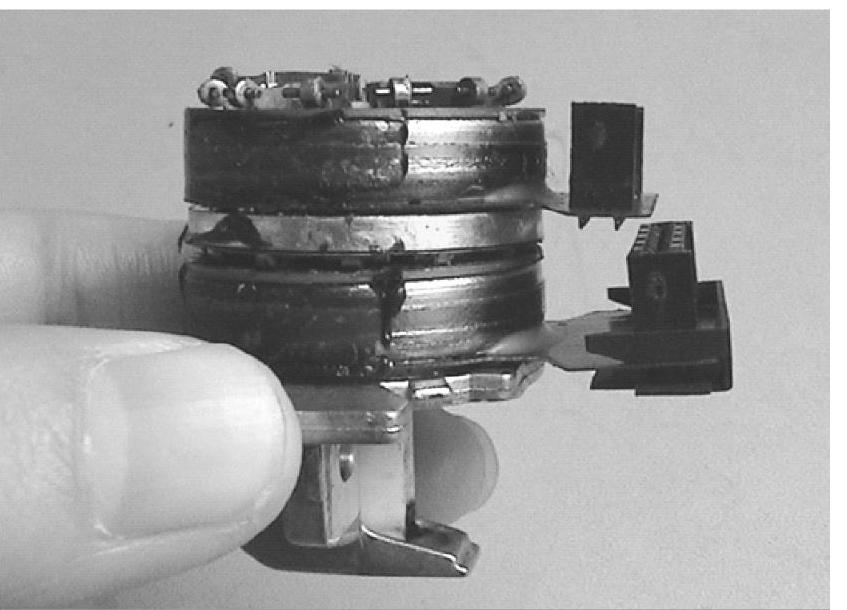

④打印头内部结构图，如图9-12所示。

⑤拆除外盖，如图9-13所示。

⑥取下禁锢垫片，如图9-14所示。

⑦摘除护盖板，如图9-15所示。

⑧摘除外围垫片，如图9-16所示。

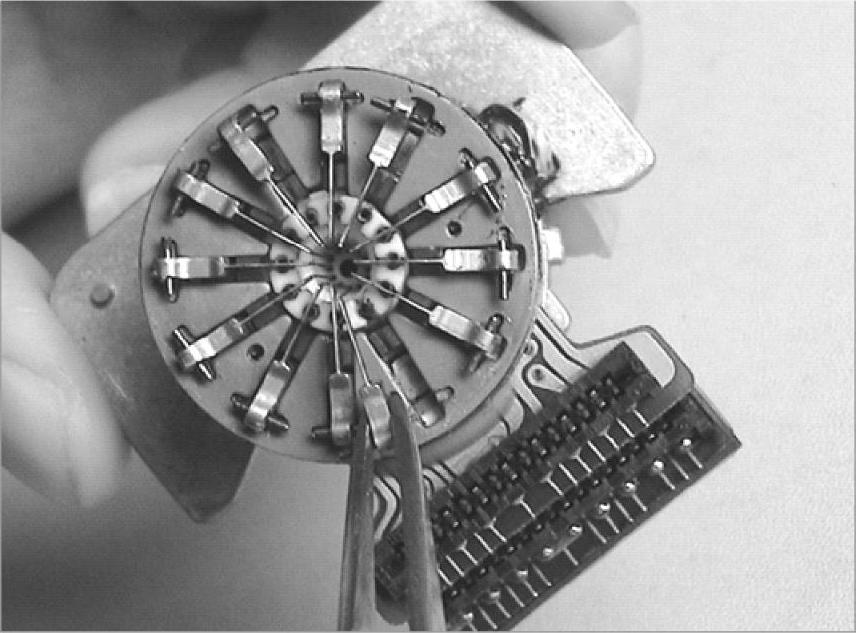

⑨拿镊子更换打印针头，图9-17所示。

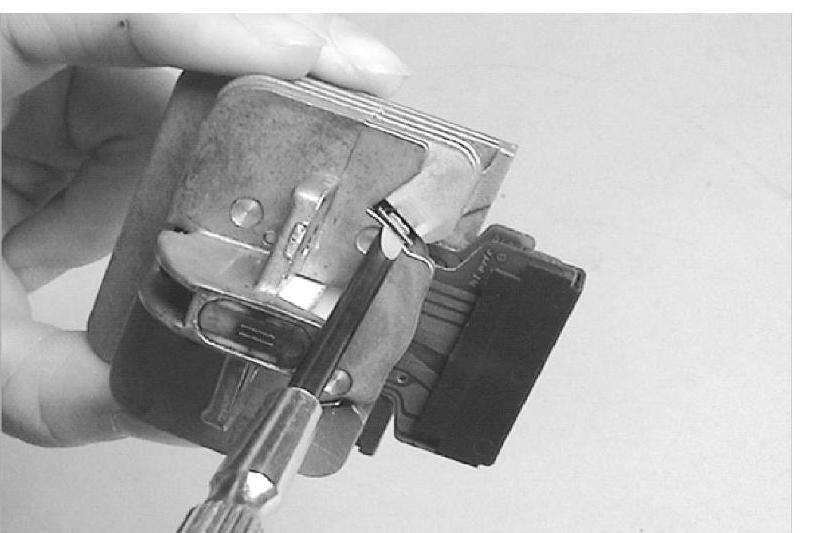

图9-11 撬开打印头

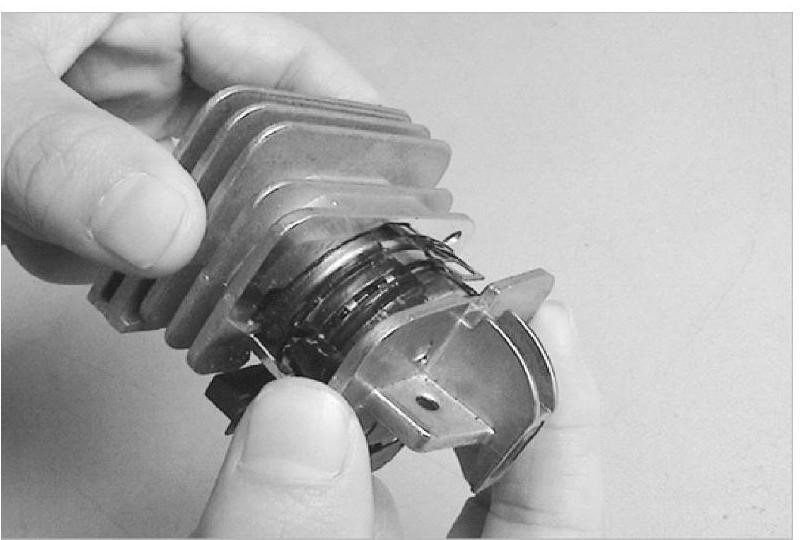

图9-12 打印头内部结构

图9-13 拆除外盖

图9-14 取下禁锢垫片

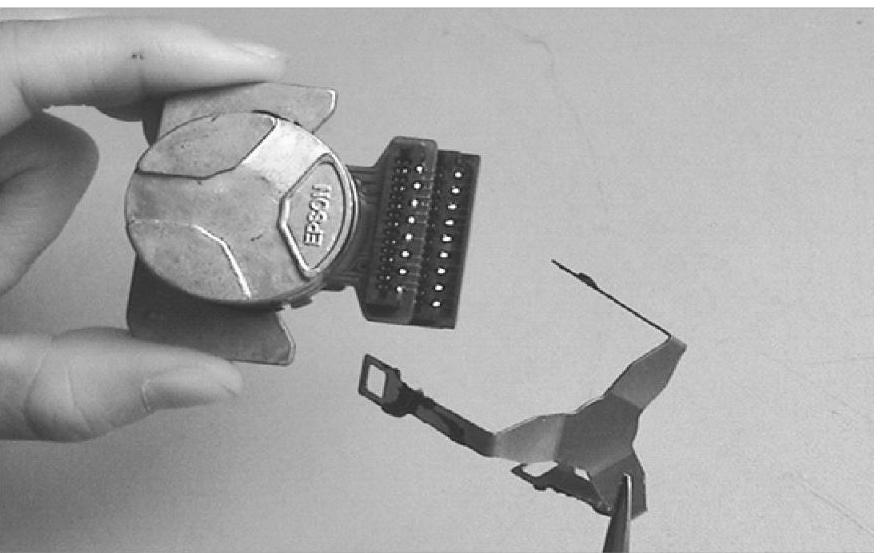

图9-15 摘除护盖板

图9-16 摘除外围垫片

（5）针式打印机其他故障检修

1）字车结构故障。

打印头装在字车上由电动机通过齿形传动带（或其他方式）传动使其沿滑轨左右移动，同时还带动色带的转动。字车结构检修如图9-18所示，字车滑轨多为单轨，也有双轨的。随着打印机工作时间的增大，滑轨可导致变形、变脏、磨损等问题。实际使用中，若经常出现打印结果行首错位的问题，即为字车运行故障引起的。这是因为字车运行时，第一行行首位置正确，当字车返回时，不能返回到原始位置，第二行行首未能对上上行行首。出现故障的具体原因一般是打印头字车太脏，可用酒精清洗后擦干，再抹上少许仪表油即可。如果是滑杆磨损或变形，则必须要换新的滑杆。

图9-17 更换打印针头

图9-18 字车结构检修

字车传动机构的轴承、齿轮损坏或齿轮上有脏物，可造成字车的起始位置改变、运行时抖动等问题。此时应立即关闭电源开关，用手轻轻左右移动打印头，仔细观察字车传动机构，看有无阻滞现象。

2）色带不能转动。

色带是通过齿轮传动的，这些齿轮大多是塑料制品，使用中齿轮会发生磨损，色带的运行就渐渐不正常了，当磨损严重时，则会发生色带轴不转动的故障。此时，可在断电状态下移动字车，看色带驱动轴是否转动。

色带盒问题也会造成色带运转不正常。色带盒内一般直接由色带传动轴带动一组压轮使色带移动，当压轮磨损后，可能造成色带移动不畅的问题。另外，在更换色带时，应选用同型号的色带。

判断是否是色带盒的问题，可取下色带盒，用手转动色带盒上的色带驱动轮，看色带是否移动。如不移动，应将色带全部抽出，重新卷入色带盒。还不行，则可能是色带偏长或色带盒内压轮磨损。色带盒内部结构图如图9-19所示。

3）走纸机构故障。

一般打印机都设有链轮走纸和摩擦胶辊走纸两种方式，以适应标准连续打印纸和普通纸的需要。

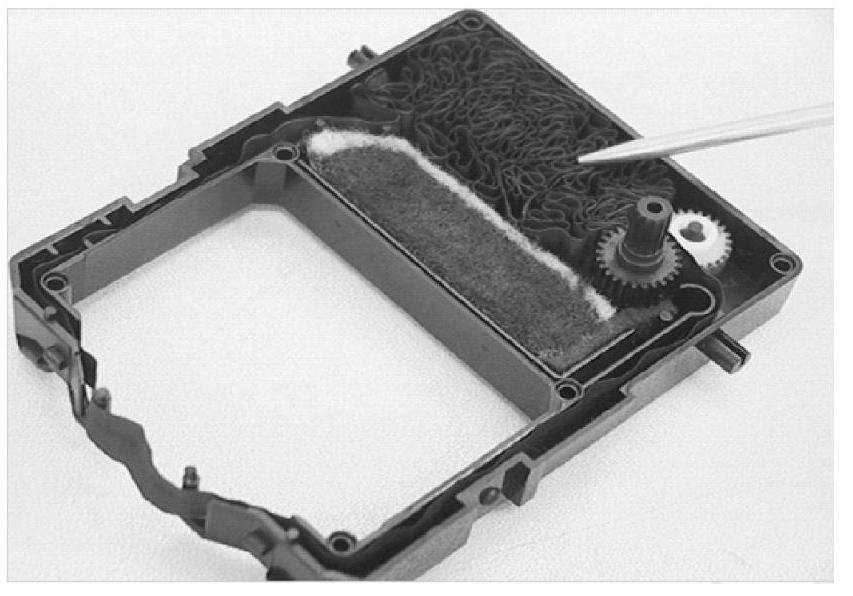

图9-19 色带盒内部结构

走纸机构故障表现为打印机不走纸、卡纸或走纸歪斜，有时且能听到噪声。当听到噪声时，要仔细判别噪声来源，走纸电动机的噪声为“嗡嗡”声，并且产生抖动，则是由于电动机缺相造成的；如果走纸机构的噪声为“咔咔”声，可能是传动齿轮磨损严重而发出的。对于摩擦胶辊变形，引起的走纸不畅或走纸歪斜，则需要更换摩擦胶辊。

4）打印机出现接通电源不能做任何工作时的基本工作情况检修方法。

①打印机电源开关未接通时，打开上盖板，用手移动字车，字车应平滑自如地移动。同时，色带应随着字车的往返运动而向一个方向转动（电动机驱动的色带不会转动）。

②接通电源后，字车应自动复位到最左边位置（有的打印机字车再移动到中间），操作面板上的电源信号灯和纸尽信号灯（未装纸时）亮，装上打印纸时，纸尽信号灯应熄灭。

③装纸完毕后，按一下换行键，则走纸一行；按住换行键不放，则连续走纸，直到松开为止；接换页键，则走纸一页。

④检查打印机的自检功能，如果自检打印正常，即认为打印机部分基本正常。

⑤检查打印机的联机打印功能，接好打印机的连接电缆（断电情况下连接），打开主机和打印机电源开关，待主机起动后，调用文档进行打印，如果打印正常，则联机正确。

⑥如果联机打印不正确，则可以用替换法确定故障是在主机的打印机接口还是在打印机本身或打印机电缆故障或驱动程序不对。

（6）电路引起的故障检修

1）电源电路异常。

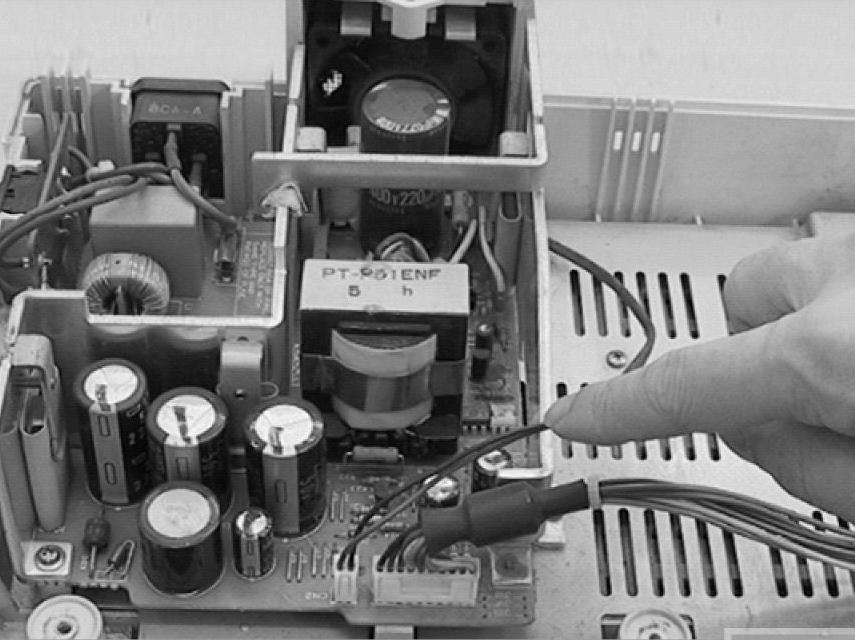

首先检查电源板上220V处的熔断器是否熔断，如熔断，则交流220V或直流300V处有严重短路；如未熔断，则为逆变器未工作，可能为起动电路坏等。电源电路检测如图9-20所示。

2）字车控制与驱动电路故障。

首先检查字车电动机的四相驱动信号是否正常。若不正常，则应更换字车电动机驱动芯片或CPU芯片；若正常，再检修字车电动机。

图9-20 电源电路检测

3）走纸控制与驱动电路故障。

首先检查走纸电动机控制与驱动电路中控制电路信号是否正常，若不正常，应检修控制电路，更换门阵列电路芯片。再检查走纸电动机的四相驱动信号是否正常，若不正常，应检查更换驱动芯片或CPU；若电路部分均正常，应检修走纸电动机。

4）接口故障。

最常见的硬件故障是打印机接口电路或主机打印接口上的某个芯片损坏，这种故障多半是由于带电拔插打印机电缆引起的。另外打印机电缆损坏，打印机驱动程序破坏或丢失、感染病毒等。特点是可以自检打印，但不能联机打印。换接到另一台计算机上打印可能正常。

另外打印机接口地址丢失，也会造成不能联机打印。打印机的基地址是由硬件电路决定的。在计算机中，并行口LPT1和LPT2的地址常用378H和3BCH，它们存放在内存绝对地址为408H和409H的单元中，当某些病毒或ROM BIOS出现问题时，有时会出现打印口地址丢失现象。这时会造成不能联机，甚至在调用打印机时造成主机锁死。

（7）检测电路故障检修

字车初始位置检测电路一般采用光电传感器，并在字车底部安装一个挡板，用于检测字车移动时是否返回到左端初始位置。如挡板损坏，字车会一直往左走，并撞击左边。当光电传感器损坏时，字车将无法移动。

纸尽检测电路采用光电检测器和簧片开关等，用来检测打印机中是否装了打印纸。纸尽检测电路最常见的故障为检测不到打印纸，如为光电检测器，多半为检测器表面有灰所致。

打印头温度检测电路是用于检测打印头温度的。当打印头温度超过100℃时，字车只做往返运动而不打印，且“联机”指示灯闪烁。检测打印头温度的传感元件设在打印头内部。
