【摘要】：3）电子卤素检漏仪检漏。电子卤素检漏仪是一个精密的检漏仪器，主要用于精检，灵敏度可达每年14～1000g，但不能进行定量检测。电子卤素检漏仪的构造如图7-53所示。由于电子卤素检漏仪的灵敏度很高，所以不能在有烟雾污染的环境中使用。在还没有用其他方法进行检漏，或虽经电子卤素检漏仪、卤素灯等已检出有泄漏，但不能确定其具体部位时，使用肥皂水检漏，均可获得良好的检测结果。常用于蒸发器、冷凝器、压缩机等零部件的检漏。

电冰箱、空调器的制冷系统，都是由压缩机、冷凝器、干燥过滤器、毛细管和蒸发器等部件，用管道串联成的一个全封闭系统。一旦焊接不良或制冷管道被腐蚀，或搬运、使用不当等都可能造成制冷系统中循环流动的制冷剂泄漏。制冷系统泄漏是电冰箱、空调器等制冷设备最常见的故障。因此，必须掌握制冷系统的检漏技术。

检查制冷系统是否存在泄漏，常见的有观察油渍检漏、卤素灯检漏、电子卤素检漏仪检漏、肥皂水检漏和水中检漏等几种方法。

1）观察油渍检漏。制冷系统泄漏时，一定会伴有冷冻油渗出。利用这一特性，可用目测法观察整个制冷系统的外壁，特别是各焊口部位及蒸发器表面有无油渍存在。若怀疑泄漏处油渍不明显，可放上干净的白布，用手轻轻按压，若白布上有油渍，说明该处有泄漏。

2）卤素灯检漏。卤素检漏灯是以工业酒精为燃料的喷灯，靠鉴别其火焰颜色变化来判断制冷剂泄漏量的大小。其作用原理是利用氟利昂气体与喷灯火焰接触即分解成氟、氯元素气体，氯气与灯内炽热的铜接触，便产生氯化铜，火焰颜色即变为绿色或紫绿色。但这种方法不能满足家用电冰箱、空调器检漏的要求，只能用于设有储液器的大型冰箱或冷库的粗检漏。

3）电子卤素检漏仪检漏。电子卤素检漏仪是一个精密的检漏仪器，主要用于精检，灵敏度可达每年14～1000g，但不能进行定量检测。

电子卤素检漏仪的构造如图7-53所示。由于电子卤素检漏仪的灵敏度很高，所以不能在有烟雾污染的环境中使用。做精检漏时，必须在空气新鲜的场合进行。检漏仪的灵敏度一般是可调的，由粗检到精检分为数档。在有一定污染的环境中检漏，可选择适当的档位进行。在使用中严防大量的制冷剂吸入检漏仪。过量的制冷剂会污染电极，会使检测灵敏度降低。检测过程中，探头与被测部位之间的距离应保持在3～5mm，探头移动速度应低于50mm/s。

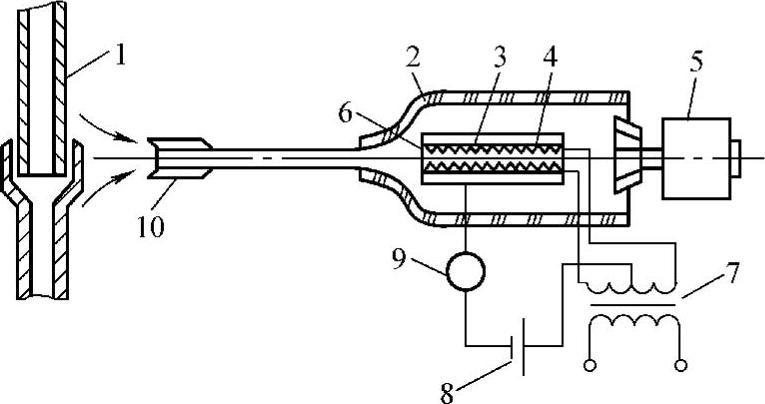

图7-53 电子卤素检漏仪的构造

1—测漏处 2—电子管外壳 3—外筒（白金阴极） 4—内筒（白金阳极） 5—风扇 6—加热丝 7—变压器 8—阴极电源 9—微安表 10—探嘴

4）肥皂水检漏。肥皂水检漏就是用小毛刷蘸上事先准备好的肥皂水，涂于需要检查的部位，并仔细观察。如果被检测部位有泡沫或有不断增大的气泡，则说明此处有泄漏。

肥皂水的制备：可用1/4块肥皂切成薄片，浸在500g左右的热水中，不断搅拌使其溶化，冷却后肥皂水即凝结成稠厚状、浅黄色的溶液。若未制备好肥皂水而需要时，则可用小毛刷蘸较多的水后，在肥皂上涂搅成泡沫状，待泡沫消失后再用。

用肥皂水检漏，方法简便易行。这种检漏方法可用于制冷系统充注制冷剂前的气密性试验，也可用于已充注制冷剂或在工作中的制冷系统。在还没有用其他方法进行检漏，或虽经电子卤素检漏仪、卤素灯等已检出有泄漏，但不能确定其具体部位时，使用肥皂水检漏，均可获得良好的检测结果。所以，一般维修中常用肥皂水检漏。

5）水中检漏。水中检漏是一种比较简单而且应用广泛的检漏方法。常用于蒸发器、冷凝器、压缩机等零部件的检漏。其方法是在被测件内充入0.8～1.2MPa压力的氮气，将被测件放入50℃的温水中，仔细观察有无气泡产生。若有气泡产生，则说明有泄漏。
