空调器电路分析与保护机制

【摘要】:冷风型空调器的电气系统冷风型空调器的电路可分成风扇电动机线路和压缩机线路两部分,如图7-28所示。当室外温度过高,或压缩机电路的电流过大时,过载继电器自动断开,切断压缩机电源,以保护压缩机的电动机。当外界恢复正常后,过载继电器自动合上。图7-28 冷风型空调器的电路图7-29 热泵型空调器的电路分体式热泵型空调器的电气系统图7-29所示是带有除霜器的热泵型空调器的电路图。

(1)冷风型空调器的电气系统

冷风型空调器的电路可分成风扇电动机线路和压缩机线路两部分,如图7-28所示。当操作开关置于通风位置,选择开关处于强、中或弱风的位置时,风扇电动机电源接通,风扇运转,空调器只通风,不制冷;当操作开关处于制冷位置时,压缩机的电源接通,压缩机运行。当室内温度低于设定温度时,温控器自动断开,压缩机停止运行;当室内温度高于设定温度时,温控器自动闭合,压缩机重新工作,室内温度又逐渐下降,如此反复进行。当室外温度过高,或压缩机电路的电流过大时,过载继电器自动断开,切断压缩机电源,以保护压缩机的电动机。当外界恢复正常后,过载继电器自动合上。

当操作开关打至制冷位置时,风扇处于高速档,为“高冷”;风扇处于低速档,为“低冷”。

压缩机供电电路:电源→操作开关→温控器→过载保护器→压缩机→电源。

风扇电动机供电电路:电源→风速选择开关→风扇电动机→风扇电动机保护装置→电源。


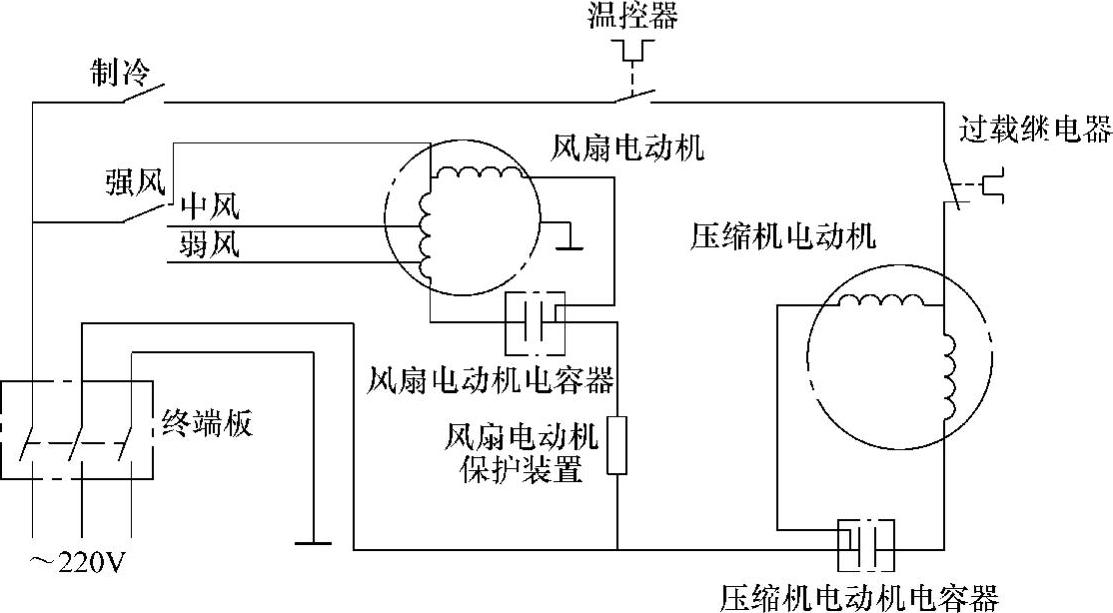

图7-28 冷风型空调器的电路

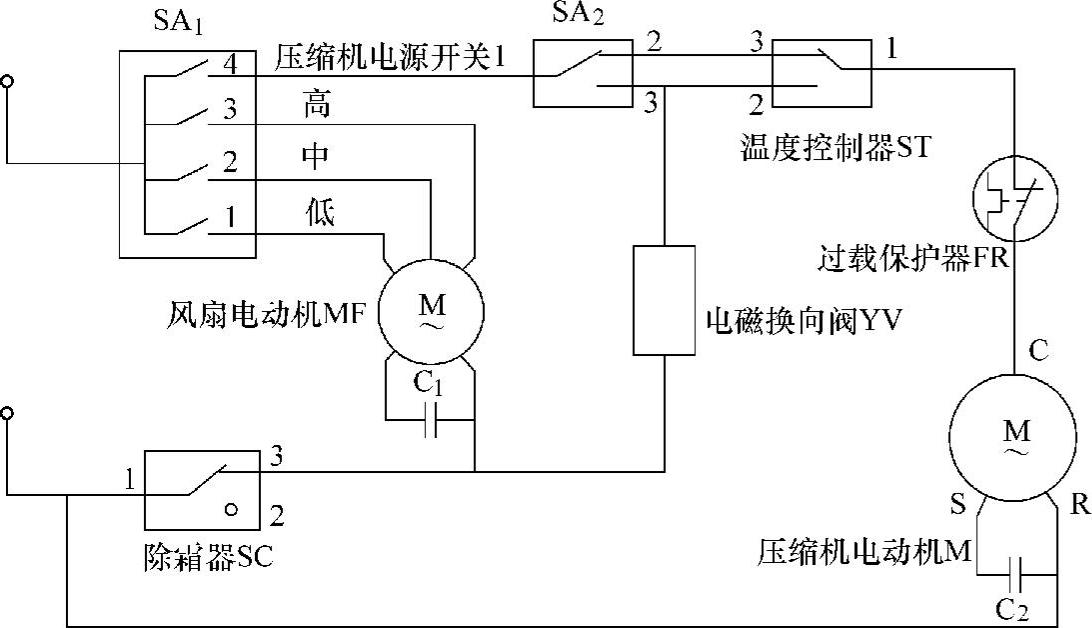

图7-29 热泵型空调器的电路

(2)分体式热泵型空调器的电气系统

图7-29所示是带有除霜器的热泵型空调器的电路图。图中MF为风扇电动机;M为压缩电动机;C1、C2是运转电容器;SC为除霜器;YV为电磁换向阀;FR为过载保护器;SA1是工作选择开关,SA2是制冷制热选择开关;ST为温度控制器。
