（1）冷风型空调器的组成

冷风型空调器主要由制冷循环系统、空气循环系统、控制与电器保护系统3部分组成。如图7-24所示。

1）制冷循环系统。主要由压缩机、蒸发器、冷凝器、干燥过滤器和毛细管连接成闭路系统，在压缩机不停地运行中，制冷剂不断地蒸发，冷凝循环，完成制冷作用。

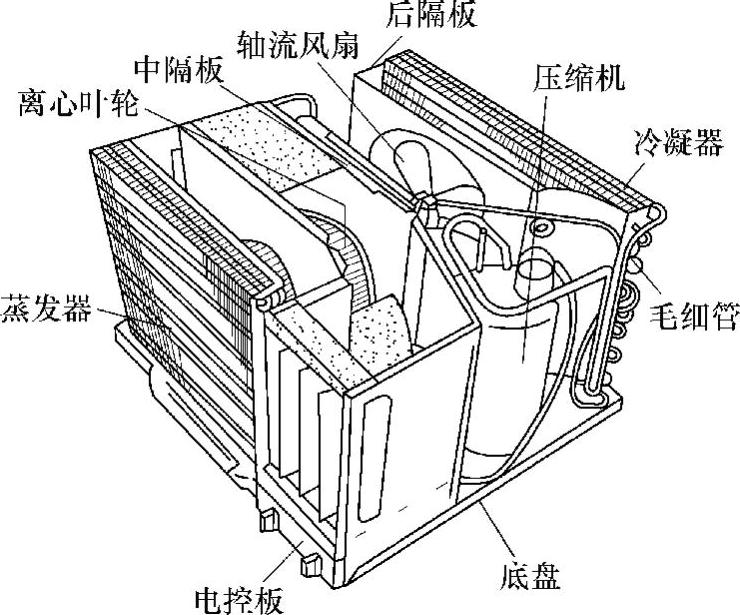

图7-24 冷风型空调器组成

2）空气循环系统。主要由风扇电动机、离心风扇、轴流风扇、空气过滤网、排气挡板和出风栅等组成，它们的作用是驱使空气循环，更新室内空气，为蒸发器、冷凝器提供热交换的气流，调节室内的温度等。

3）控制及过载保护电器。主要由温度控制器、过电流与温度保护器等组成，它们在系统中起控制、指挥作用，在出现异常状态时起保护作用。

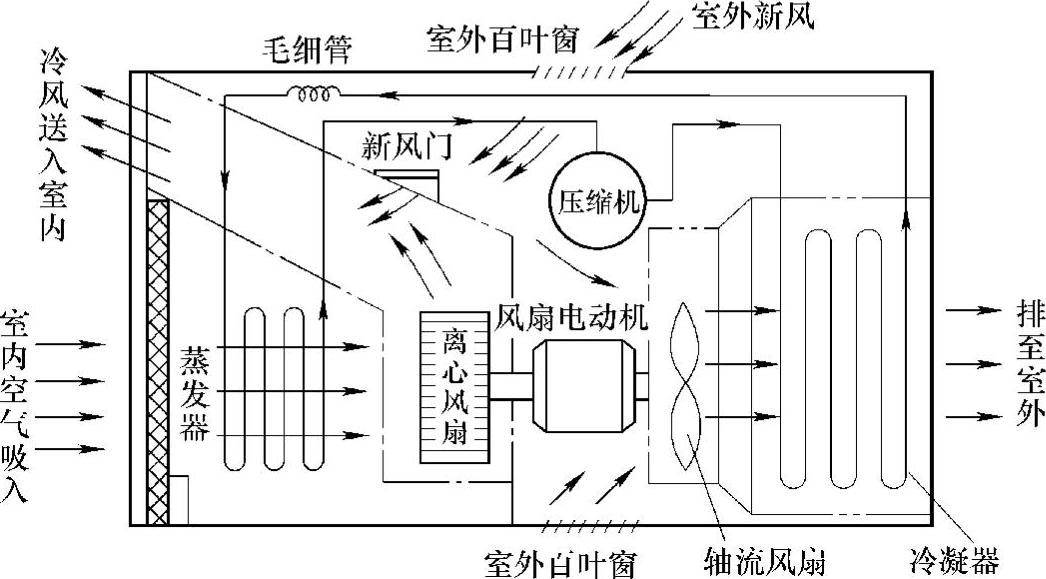

冷风型空调器工作过程如图7-25所示。

图7-25 冷风型空调器工作过程

（2）热泵冷风型空调器制冷工作原理

图7-26是热泵冷风型空调器制冷时制冷剂的流动路线，制冷剂蒸气由压缩机排出，经过换向阀进入冷凝器换热冷凝后，流经毛细管进入蒸发器吸热汽化，制冷剂蒸气再经过换向阀进入压缩机的吸气口，由压缩机进行压缩再循环。结果从室内换热器送出的是冷风，即制冷。

（3）热泵冷风型空调器制热工作原理

图7-27为热泵冷风型空调器制热时制冷剂流动路线，由压缩机排出的高压高温蒸气，经过换向阀进入室内换热器（冷凝器功能），冷凝散热后经毛细管流入室外换热器吸热汽化，制冷剂蒸气再经过换向阀进入压缩机的吸气口，经压缩进行再循环。结果是从室内换热器送出的是热风，即制热。

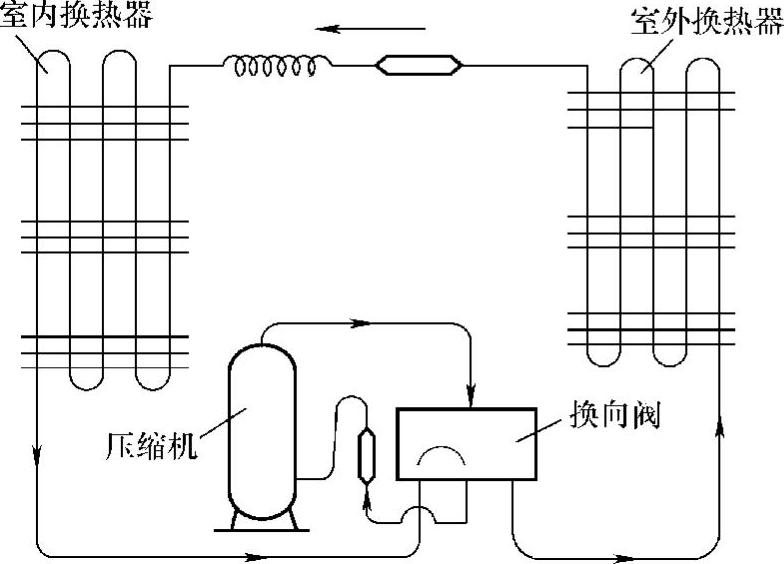

图7-26 热泵冷风型空调器制冷流程

图7-27 热泵冷风型空调器制热流程
