(1)压缩机控制电路

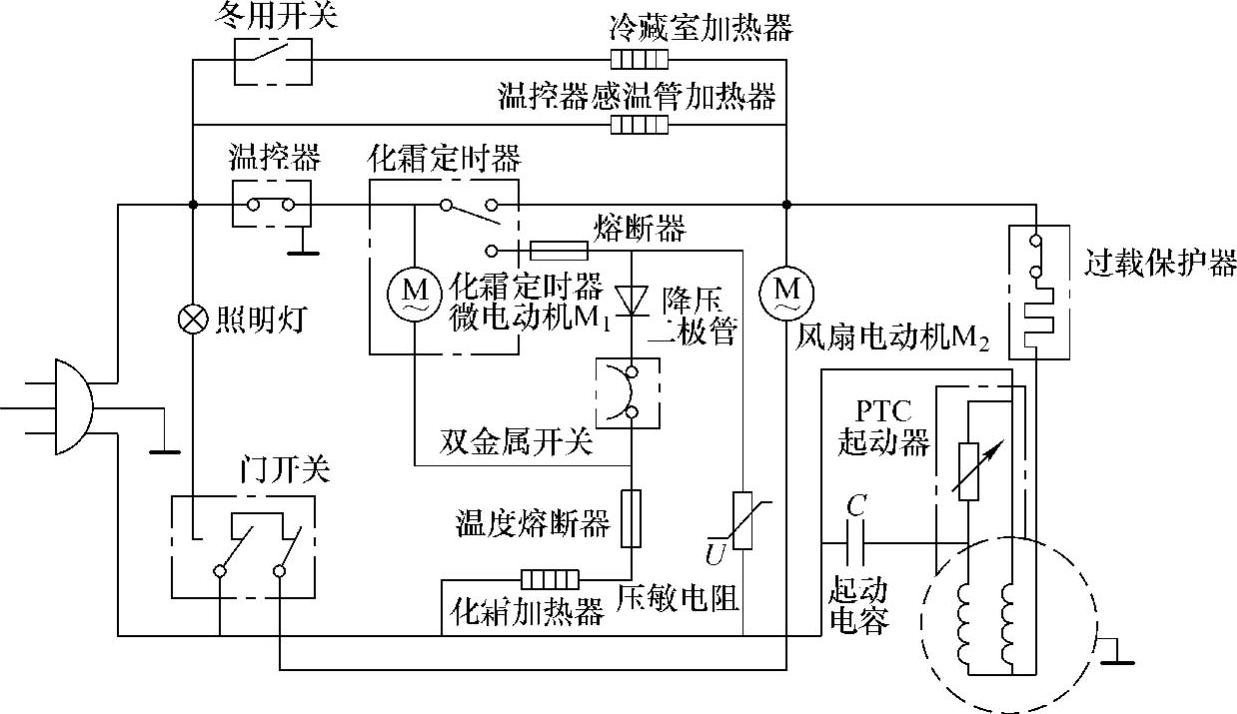

如图7-12所示为一种间冷式双门电冰箱电路,该电路的电气元件主要包括温控器、化霜定时器、热过载保护器、压缩机、PTC起动器及运行电容。
图7-12 间冷式双门电冰箱电路
压缩机控制电路是指从电源插头→温控器→化霜定时器→过载保护器→压缩机→PTC起动器及电容器→电源插头的一条回路。
压力式温控器装在冷藏室中,自动调节箱内温度,冷冻室的温度依靠手动调节风门大小来控制。
(2)自动化霜控制电路
自动化霜控制电路是指从电源插头→温控器→化霜定时器→熔断器→降压二极管→双金属开关→温度熔断器→化霜加热器→电源插头这一条回路。
化霜定时器由一个微电动机M1带动凸轮使触点接通或断开。微电动机串联在温控器之后,与压缩机一起都受温控器控制,化霜加热器又与微电动机M1串联。由于化霜加热器的阻值比电动机绕组阻值小很多,在温控器接通压缩机工作时,自动化霜控制回路的电压都加在微电动机M1绕组的两端,所以微电动机也随着工作,并对压缩机运转时间开始计时。
化霜电路中采取了较齐全的安全保护措施,如超热保护、过电流保护及过电压保护电路等。
(3)电子温控电路
图7-13所示为采用电子温控方式的电冰箱控制电路,具有温度指示、双温双控、瞬间断电压缩机延时保护、敞门报警、速冻等多种功能。
通过温度传感器检测冷冻室和冷藏室内的温度,将温度的变化转化为电信号,与设定电压进行比较,由电压比较器的输出状态决定继电器的通、断,以控制压缩机(或电磁阀)的工作方式。
1)电源部分。220V交流电经电容C9降压,VD16~VD19桥式整流,电容C10滤波,稳压管VD20~VD22稳压,得到的直流6V电压供温度传感器使用;24V电压供温控板和显示板使用。电路中的R42(水泥电阻)起短路保护作用;RV(氧化锌压敏电阻)起过电压保护作用。
2)温度调节。电位器RP1(带开关)用于调节冷藏室工作状态及设定温度。接通时,冷藏室工作,继续旋转可设定温度;电位器RP2用于设置冷冻室温度,旋到最大位置并接通开关,为不停机(速冻)状态。
3)延时电路。当IC1b的7脚电压高于6脚时,1脚输出高电平,压缩机运行。此时VT2饱和导通,VT2集电极电压约24V,通过R33、VD11对电容C8充电,6脚电压不断升高,因7脚电压约24V,1脚为高电平,保证了压缩机运行。当电源瞬间断电,压缩机停机时,VT2截止,7脚电压因电阻分压下降,而C8电压不能突变,6脚电压高于7脚,1脚输出为低电平,压缩机不能运行。必须等C8通过R34、R36放电后,6脚电压低于7脚电压时,压缩机才能再次起动运行,放电时间为(6±1.5)min,即为压缩机两次运行之间的间隔时间。
图7-13 电子温控冰箱控制电路

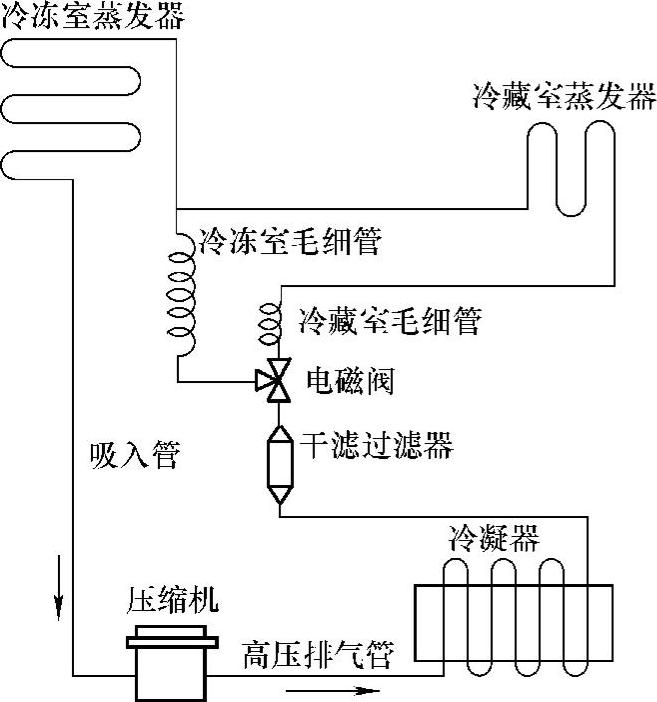

图7-14 带电磁阀的制冷系统
电子温控电路的电冰箱制冷系统与其他电冰箱的不同之处,在于系统中增加了电磁阀,如图7-14所示,配合电子温控电路,达到了利用单压缩机实现双温双控的目的。
(4)显示板
显示板上有3只发光二极管:绿色为电源指示;黄色为速冻指示;红色为报警指示(冷冻室下降到-11℃以下时熄灭)。
(5)温度传感器
设置在冷藏室空间的温度传感器RT1用于控制电磁阀和压缩机的关闭;设置在冷藏室蒸发器旁的温度传感器RT2用于控制电磁阀和压缩机的接通;设置在冷冻室蒸发器旁的温度传感器RT3,用于控制压缩机的关闭和接通。温度传感器外形如图7-15所示。
