（1）重锤式起动器冰箱的电气电路

当冰箱接通电源，温度控制器、过载保护器、压缩机电动机的运行绕组C、M和重锤起动器绕组构成回路，如图7-9所示。起动时电流很大，一般为正常运转电流的6～10倍，这样大的电流使起动器内的衔铁被吸动，起动器常开触点闭合，从而使压缩机电动机的起动绕组C、S有电流通过，使电动机转子产生转矩，电动机转速提高后，电路电流下降，当达不到吸动衔铁时，起动继电器常开触点断开，起动绕组停止工作，电动机正常运转。另外该电路在起动绕组中串联一个起动电容器，以增加电动机的转矩，提高起动性能。过载保护器能在电动机过载时起保护作用。

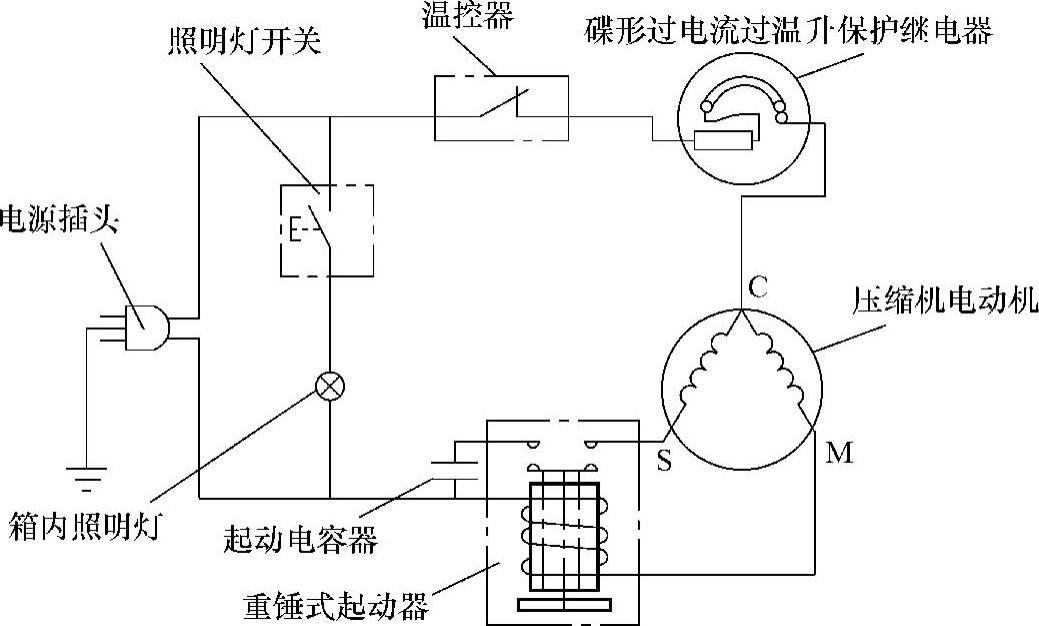

图7-9 重锤式起动器冰箱电气电路

（2）PTC起动式冰箱的电气电路

如图7-10所示电路，采用PTC起动器，起动方式为电阻分相式，内埋式热保护继电器串联在电动机电路中。

PTC起动器串联在起动绕组上，在常温下PTC元件的电阻值只有20Ω左右，不影响电动机的起动。由于电动机起动电流很大，PTC元件在大电流的作用下，温度迅速上升，至一定温度如100℃后，PTC元件的电阻值升到几十千欧，这时PTC元件相当于开路，使电动机起动绕组脱离工作。

（3）直冷式双门电冰箱电路

如图7-11所示为采用定温复位型温控器的直冷式双门电冰箱电路。温控器直接控制冷藏室温度，间接控制冷冻室温度。不论停机温度的高低，当冷藏室蒸发器温度达到5℃左右时，才复位开机。电路特点是在温控器触点两端并联接入化霜电热器，根据起停周期进行自动化霜。当温控器触点闭合时，电热器被短路，压缩机正常运转，制冷过程开始。当温控器触点断开时，电流即通过电热器、压缩机电动机回路进行化霜。这种化霜方式又称为周期性化霜，是自动化霜控制电路中最简单的一种。此外，电冰箱在低室温中运行时，电热器还对冷藏室起到温度补偿作用，防止冷藏室温室太低或停机时间过长，造成冷冻室温度升高。

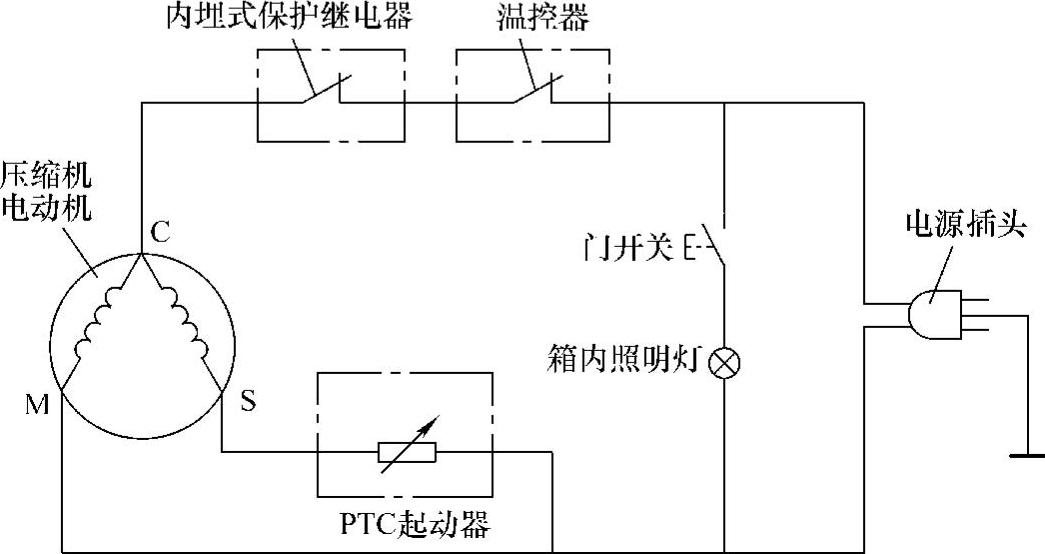

图7-10 PTC起动式冰箱电气电路

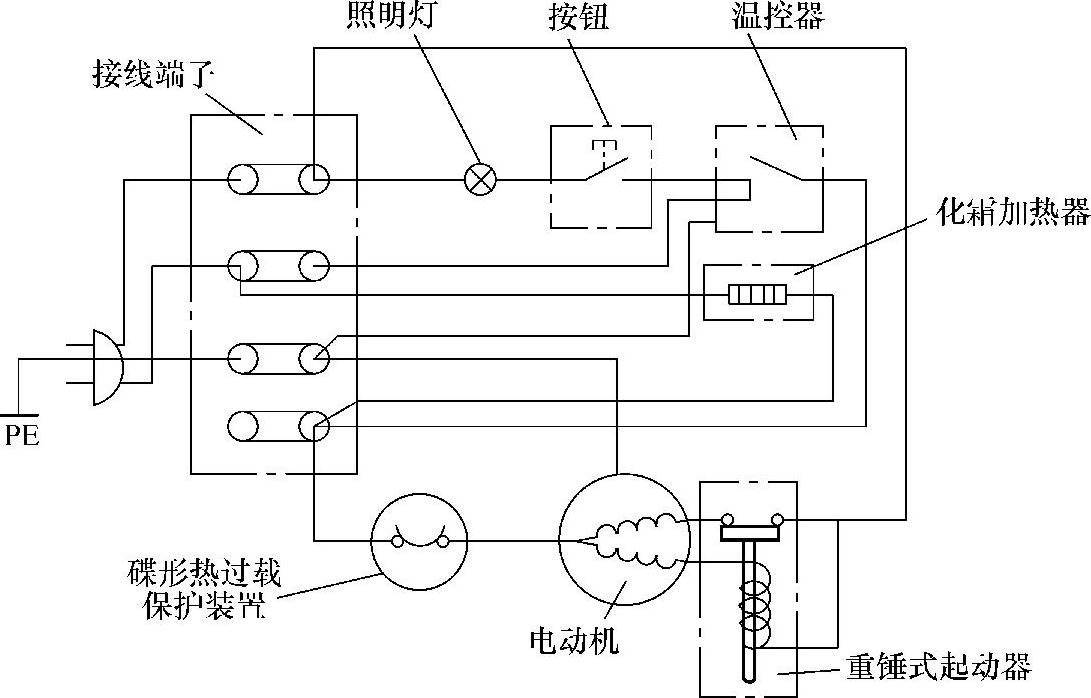

图7-11 直冷式双门电冰箱电路
