电气自动控制系统用于保证制冷系统按照不同的使用要求自动而安全地工作，将箱内温度控制在一定范围内，以达到不同的使用目的。

（1）温控器

温控器用来控制压缩机的起停，从而维持食物所需的温度。温控器外形和内部结构如图7-2所示。

（2）过载保护器

过载保护器通过感知温度和电流来对压缩机进行保护，全称为过载过电流保护器，又称热保护器。家用电冰箱普遍采用碟形双金属片过电流、过温升保护继电器。它具有过电流和过热保护双重功能。一般与起动器装在一起，紧贴于压缩机外壳表面，并用弹性钢片压紧，能直接感受到机壳温度。过载保护器外形和内部结构如图7-3所示。

图7-1 电冰箱的制冷系统组成

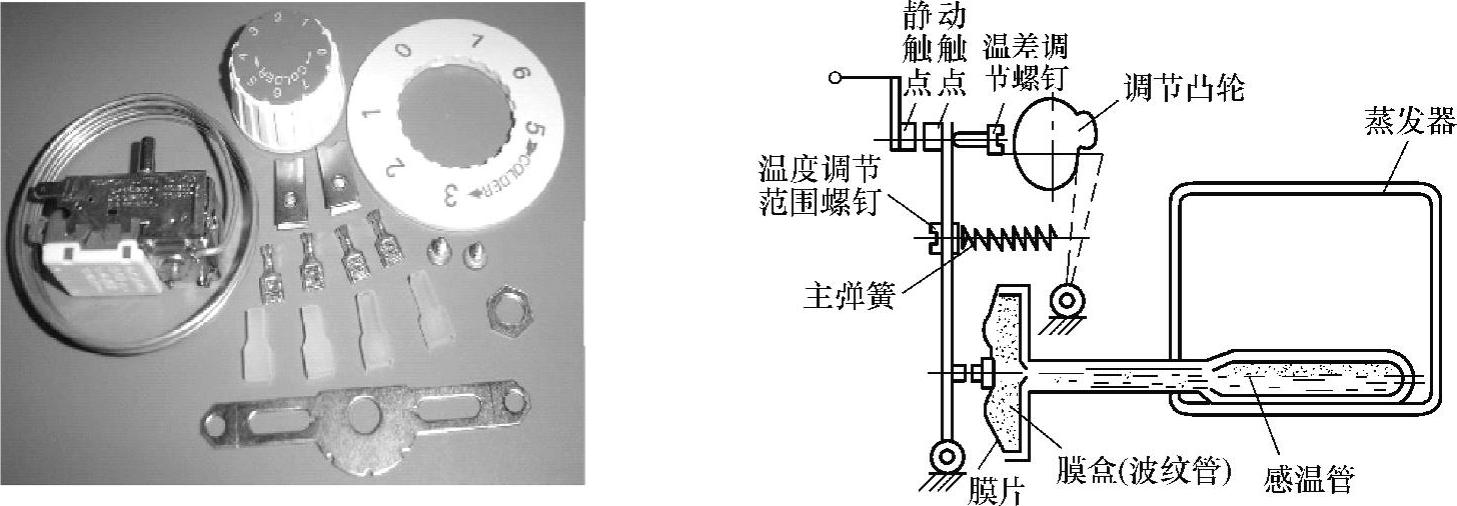

图7-2 温控器外形和内部结构

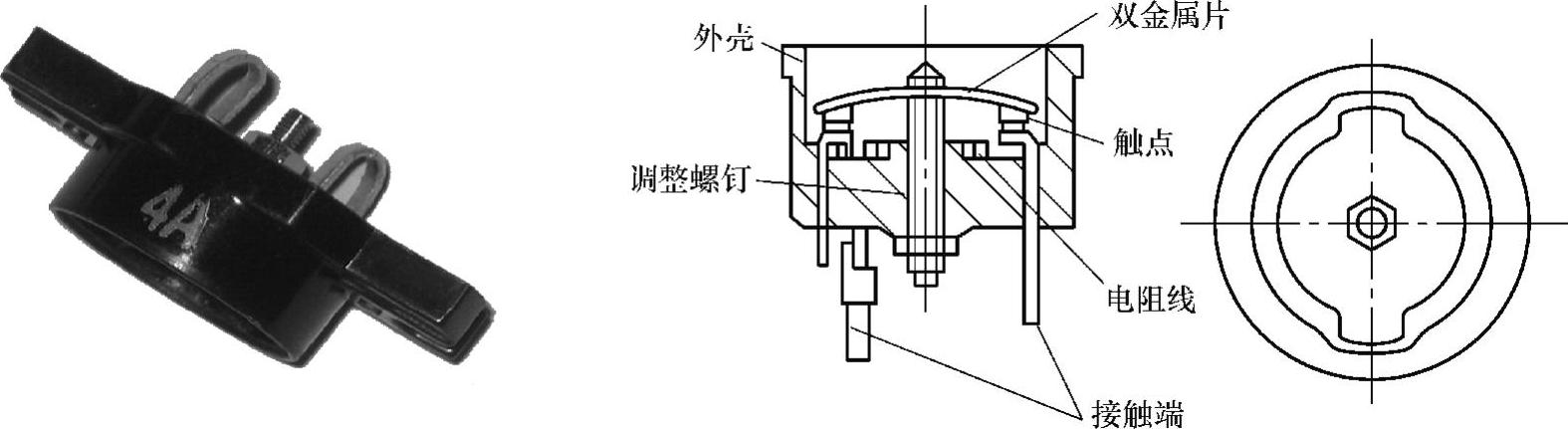

图7-3 过载保护器外形和内部结构

（3）重锤式起动器

重锤式起动器是一种常见的电流式起动继电器，由励磁线圈、重力衔铁（重锤）、动触点短路片、弹簧等部件组成。重锤式起动器外形和内部结构如图7-4所示。

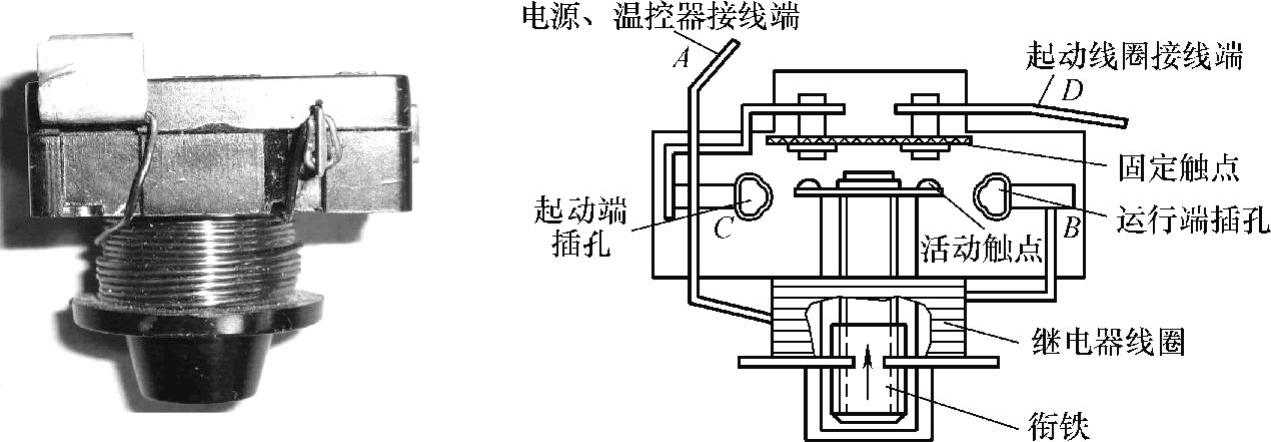

图7-4 重锤式起动器外形和内部结构

重锤起动器一共有3个外接端子，即电源端子、运转端子和起动端子，从外观上看与励磁线圈连接的外接插片是电源端子，而与励磁线圈相连的另一端即为运转绕组端子，余下的一个则为起动端子。起动端子、运转端子也可用万用表判别，用万用表测量时将重锤起动器垂直放置，与另外两端不通即为起动端子。

吸合电流和释放电流是重锤式起动器的两个主要技术参数，吸合电流和释放电流的大小主要取决于励磁线圈的匝数和重力衔铁、动触点短路片、弹簧三者的总重量及弹簧力。

（4）PTC起动器

PTC起动器外形如图7-5所示。它包括中空外壳，外壳上端设置盖板，外壳内设置用绝缘板支撑的PTC芯片，两端子的一端为夹住PTC芯片的弹性部位，位于壳体内，两端子的另一端穿出盖板，并与电动机起动绕组回路连接。PTC起动器由于没有触点，能保证始终可靠地接触，延长使用寿命。工作时凭借PTC自身阻值的变化，没有机械力和机械运动，保证了其较高的可靠性。

（5）双金属片化霜温控器

双金属片化霜温控器一般用于间冷式电冰箱的化霜保护和控制，如图7-6所示。它的结构与动作原理和双金属片热保护器基本相同，只是没有过电流保护的电热元件，当化霜加热器对蒸发器加热，将其表面霜层融化时，固定在蒸发器上的化霜温控器的双金属片受热变形。当化霜结束，蒸发器温度升高到13℃左右时，双金属片凸部变形翻转成凹形，顶住销钉使两触点分离，切断化霜加热器电路。当接通化霜定时器并使压缩机转动制冷时，双金属片随蒸发器冷却，蒸发器表面温度下降到-5℃以下时，双金属片又变形翻转到原来状态，两触点重新接通。这种装置安装时必须将热感应面或热敏片紧贴在蒸发器指定部位的表面。

图7-5 PTC起动器外形

图7-6 双金属片化霜温控器

（6）温度熔断器（化霜超热保护熔断器）

温度熔断器是一种热断型保护器，用于自动化霜电路中。可安装在蒸发器上或蒸发器附近，与化霜加热器串联，直接感受蒸发器的温度。一般调定的断开温度为65～70℃。该装置主要包括感温剂和弹簧，感温剂为熔融材料，常温时呈固态。元件动作前弹簧被压紧，使电路接通。如果双金属化霜温控器因故障不能在化霜结束后切断加热器电路，蒸发器与其空间的温度不断提高。当温度超过65℃，达到感温剂的熔点时，固态感温剂熔化，体积缩小，致使弹簧松开，触点弹开，切断化霜加热器的电路，从而保护了蒸发器及箱内胆等零部件。这种热保护器仅能一次性使用。

目前，家用电冰箱的热保护装置广泛使用组合式起动继电器。这种热保护起动继电器是把起动继电器、过载保护器分别装配后，再组装在一起。两种组合式起动继电器如图7-7所示。

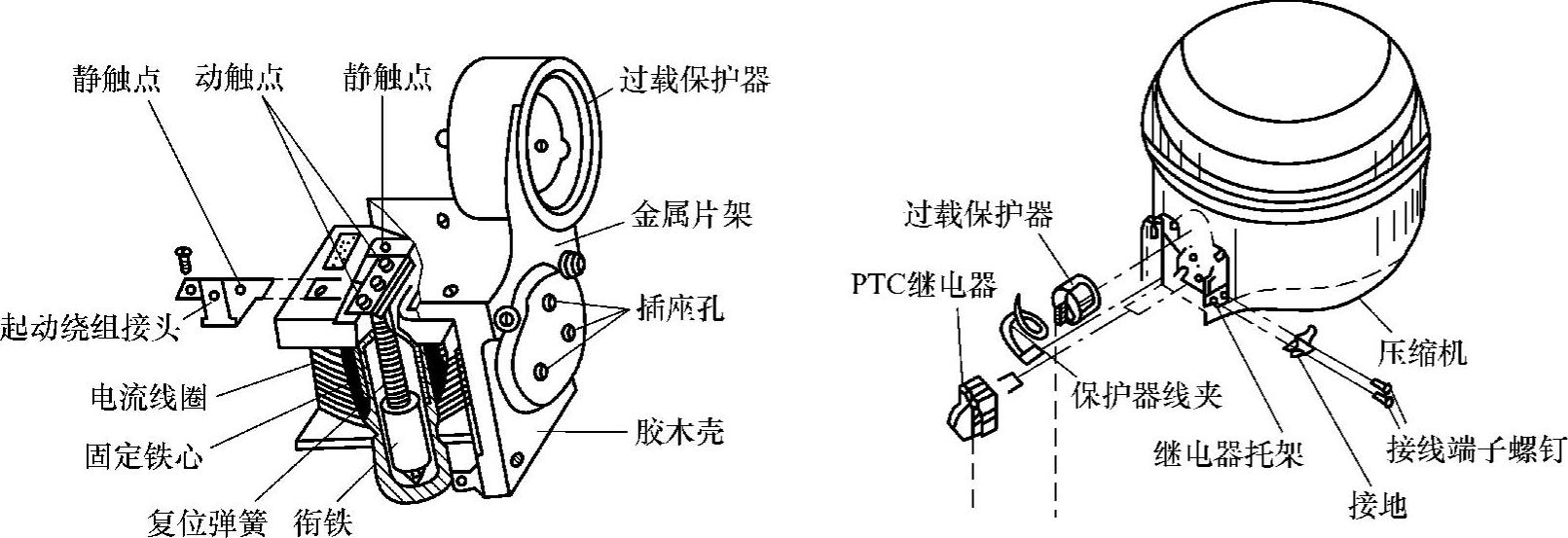

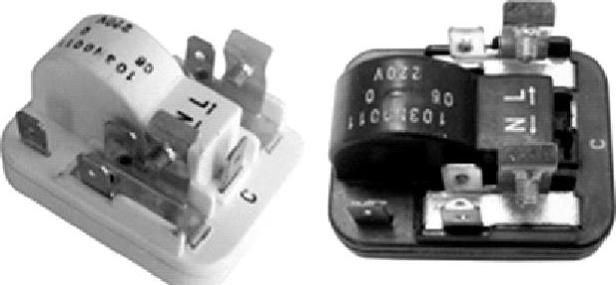

图7-7 组合式起动继电器
