滚筒全自动洗衣机的结构和工作原理
【摘要】：滚筒式全自动洗衣机的传动部分由双速电动机、大小带轮、V带等构成，如图6-21所示。滚筒式全自动洗衣机的操作部分主要由操作盘和前门结构组成。图6-20 滚筒式全自动洗衣机的结构图5）支承部分。控制原理滚筒式全自动洗衣机的工作过程主要由程控器来控制实现的。电脑式滚筒式全自动洗衣机整机电路如图6-22所示，主要由电脑控制器、双水位开关、温度传感器、加热器、电动机、进水阀、排水泵、温度控制器、电动门锁等组成。
（1）基本结构
滚筒式全自动洗衣机的结构如图6-20所示，主要由以下6个部分组成。
1）洗涤部分。洗涤部分主要由内筒、外筒、内筒叉形架、转轴等组成。
2）传动部分。滚筒式全自动洗衣机的传动部分由双速电动机、大小带轮、V带等构成，如图6-21所示。
3）电气部分。滚筒式全自动洗衣机电气部分由程控器、水位开关、加热器、温控器、门开关和滤噪器等基本电器部件组成。
4）操作部分。滚筒式全自动洗衣机的操作部分主要由操作盘和前门结构组成。
图6-20 滚筒式全自动洗衣机的结构图
5）支承部分。支承部分由拉伸弹簧、弹性支承减振器、外箱体及脚底等组成。
6）给排水系统。滚筒式全自动洗衣机由于具有自动添加洗衣粉、漂白剂、软化剂和香料的功能，因此进水系统包括有进水电磁阀等部件外，还包括洗涤剂盒分格装着洗衣粉、漂白剂、软化剂和香料，在程序控制器的作用下，随着水流自动冲进筒内。
（2）洗涤原理
洗涤时，进水电磁阀打开，自来水通过洗涤剂盒连同洗涤剂冲进筒内，内桶在电动机的带动下以低速度周期性地正反向旋转，衣物便在筒内翻滚揉搓，一方面衣物在洗涤液中与内桶壁以及桶壁上的提升筋之间产生摩擦力，衣物靠近提升筋部分与相对运动部分互相摩擦产生揉搓作用；另一方面滚筒壁上的提升筋带动衣物一起转动，衣物被提升出液面并送到一定高度，由于重力作用又重新跌入洗衣液中，与洗衣液撞击，产生棒打、摔跌作用。这样内筒不断正转、反转，衣物不断上升、跌落以及洗涤液的轻揉运动，都使衣物与衣物之间、衣物与洗衣液之间、衣物与内筒之间产生摩擦、揉搓、撞击，这些作用与手揉、板搓、刷洗、甩打等手工洗涤相似，达到洗涤衣物的目的。
（3）控制原理
滚筒式全自动洗衣机的工作过程主要由程控器来控制实现的。常见的有机电式控制方式和电脑式控制方式，而电脑式控制方式又可分为时间控制与条件控制两种方式。时间控制主要是指通过控制滚筒每次进水、加温、正反向运转洗涤、排水、脱水、结束等程序编排的时间来控制的。条件控制主要是指通过控制洗衣机的工作状态改变的条件来实现控制的。电脑式滚筒式全自动洗衣机整机电路如图6-22所示，主要由电脑控制器、双水位开关、温度传感器、加热器、电动机、进水阀、排水泵、温度控制器、电动门锁等组成。

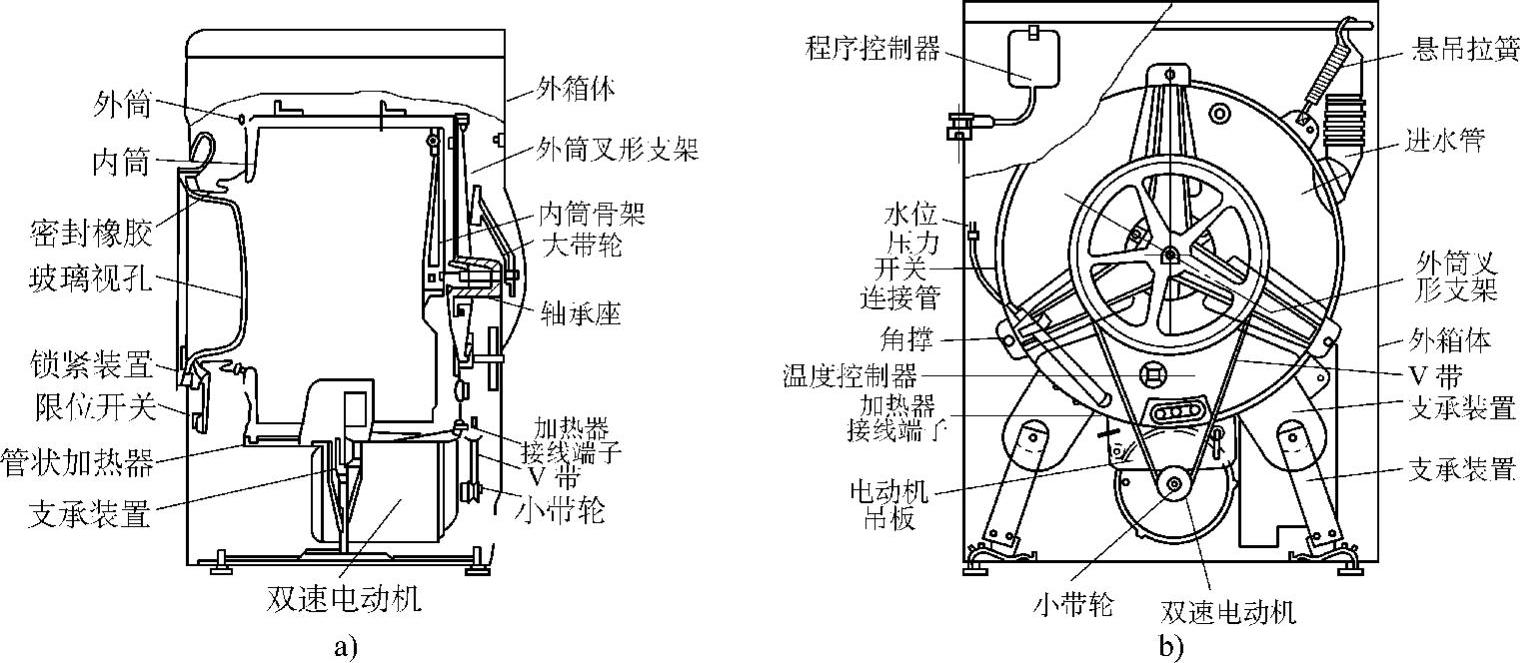

图6-21 滚筒式洗衣机的传动系统
a）侧面图 b）背面图

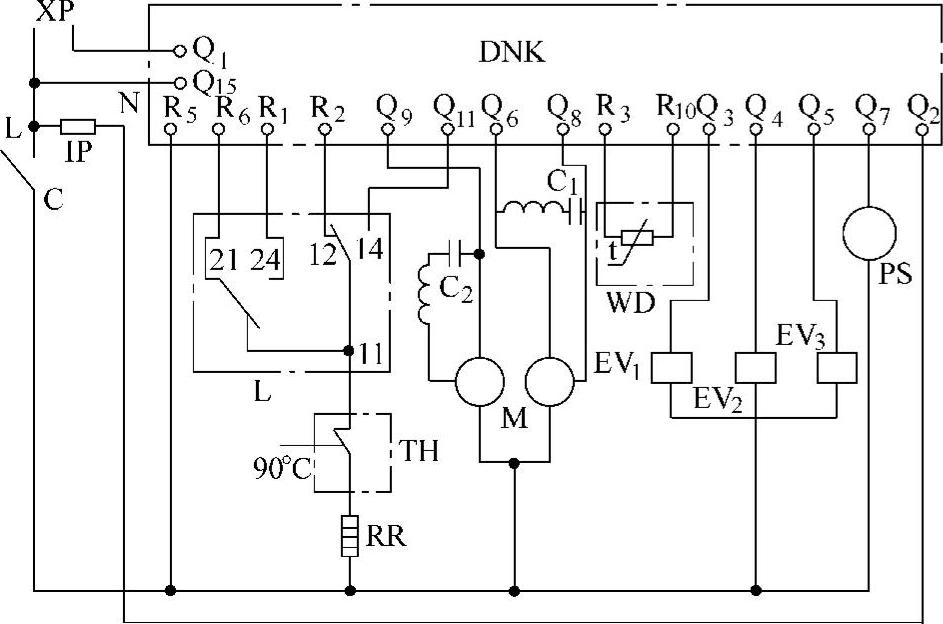

图6-22 电脑式滚筒式全自动洗衣机整机电路
