全自动洗衣机技能训练：解决小天鹅不工作故障

2023-06-18 理论教育版权反馈

【摘要】：2）会使用相关仪器检测全自动洗衣机主要零部件的好坏。3）能够检修全自动洗衣机的常见故障。图6-6 实训使用工具图6-7 小天鹅XQB33-82型全自动洗衣机电路拆卸1）卸下工作台与箱体螺钉。

1.实训工具、仪器和设备

万用表、螺钉旋具、绝缘电阻表、钢丝钳、电烙铁等实训工具如图6-6所示。

2.实训目标

1）能够熟练进行全自动洗衣机的拆装。

2）会使用相关仪器检测全自动洗衣机主要零部件的好坏。

3）能够检修全自动洗衣机的常见故障。

3.实训内容

小天鹅XQB33-82型全自动洗衣机的电路如图6-7所示，测量电源交流电压正常，电源熔丝完好。

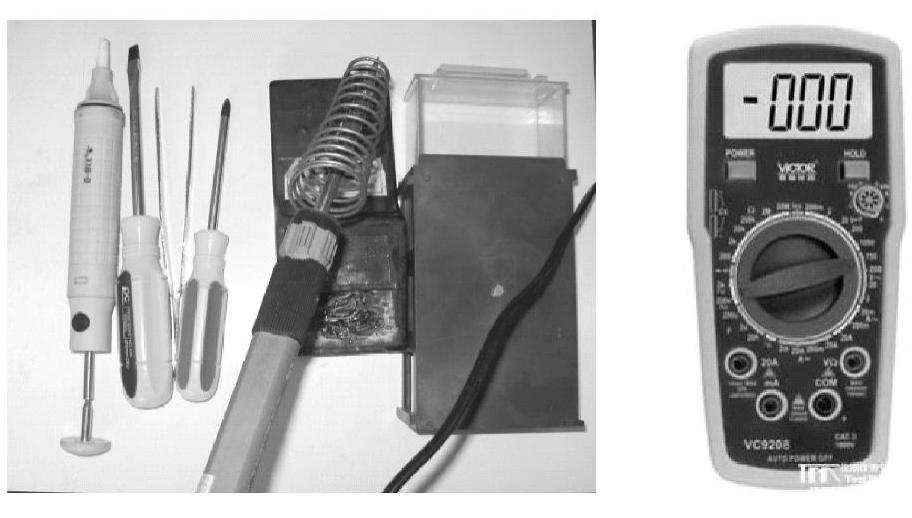

图6-6 实训使用工具

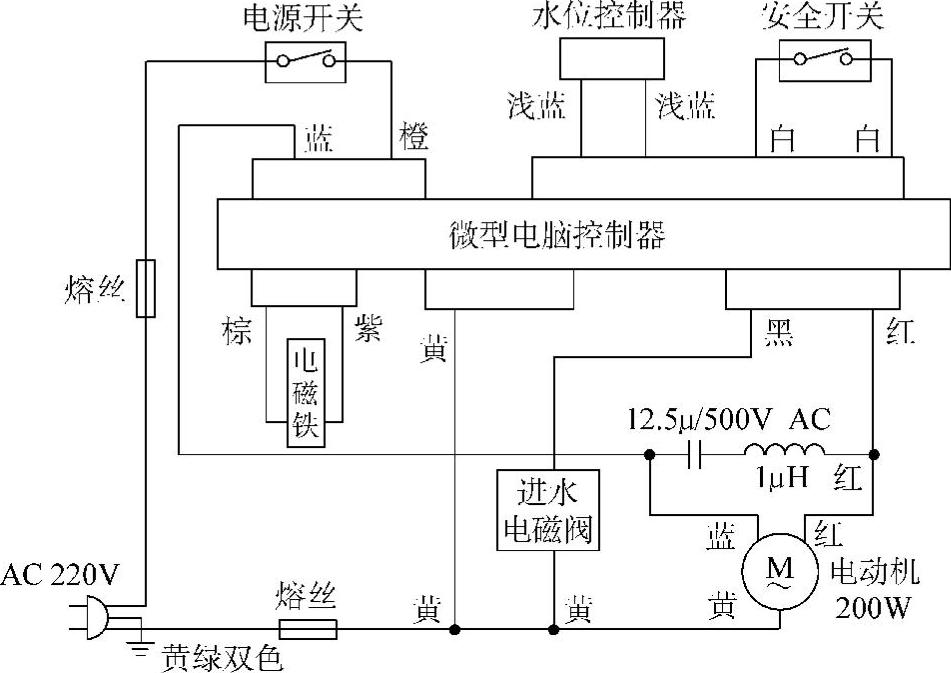

图6-7 小天鹅XQB33-82型全自动洗衣机电路

（1）拆卸

1）卸下工作台与箱体螺钉。

2）取下工作台与控制面板的3个固定螺钉，如图6-8所示。

3）拆卸电脑板，用手向上掰开前控板的外边缘，使它与机框分离，如图6-9所示。

4）拧下螺钉，先取防水板，再卸下电脑板，将引线插头从电脑板上拔下，如图6-10所示。

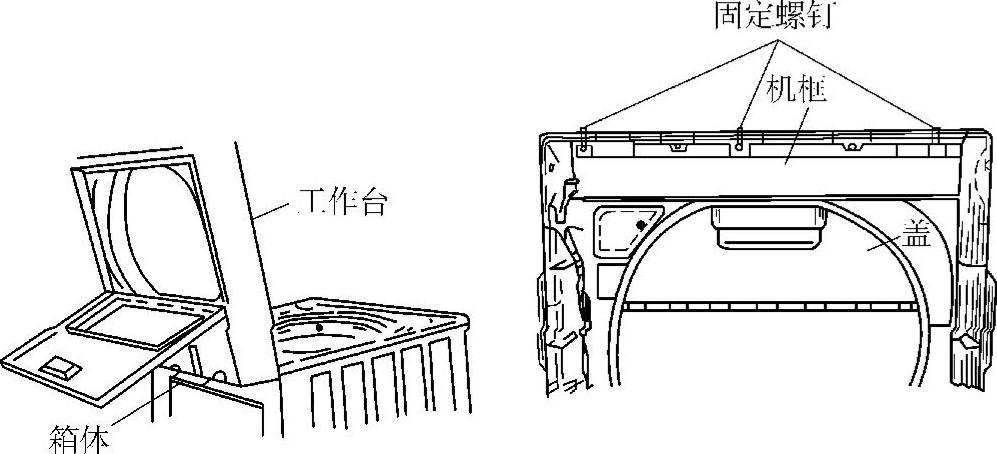

图6-8 波轮式全自动洗衣机机框的拆卸

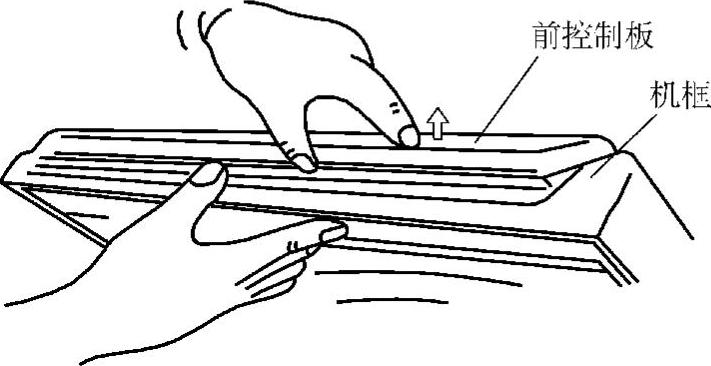

图6-9 控制面板与机框分离

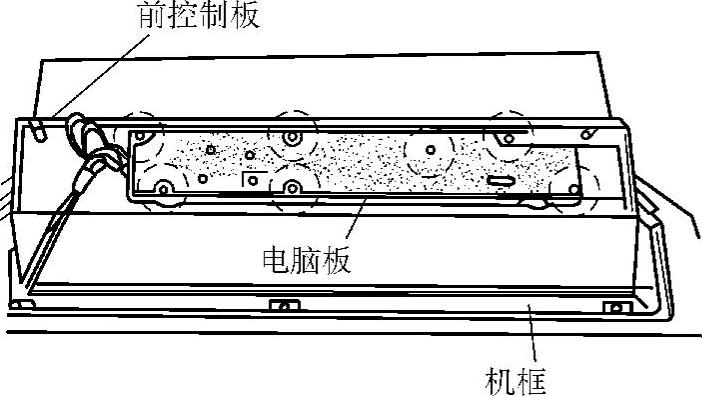

图6-10 先取防水板，后卸电脑板

5）进水电磁阀、水位开关、安全开关、电源开关都装在工作台内，3个开关用防水盖板挡住，如图6-11所示。松开各自的两个固定螺钉即可拆卸，如图6-12所示。

图6-11 小天鹅XQB33-82型全自动洗衣机控制电路板实物图

图6-12 卸下进水电磁阀、水位开关、安全开关、电源开关

（2）检修

检查电源开关、水位控制器、安全开关、进水电磁阀、电动机也无故障，发现启动电容器断路。更换电容器（12.5μF/500V），开机试验，洗衣机正常工作。

（3）装配

按照拆卸相反的顺序装机。

（4）程控器、进水阀、水位压力开关和蜂鸣器的拆装

1）旋下控制台与箱体的紧固螺钉，向上拉起控制台，将它挂在箱体背后，卸下盛水同上部的密封圈。

2）用螺钉旋具旋下波轮中心的紧固螺钉，向上拉出波轮，使其脱离洗涤轴。

3）卸下固定离心桶的螺母，将离心桶轻轻摇晃松动。然后两手握住平衡圈两边向上提起，由于配合较紧，要反复提放数次，才能取下。

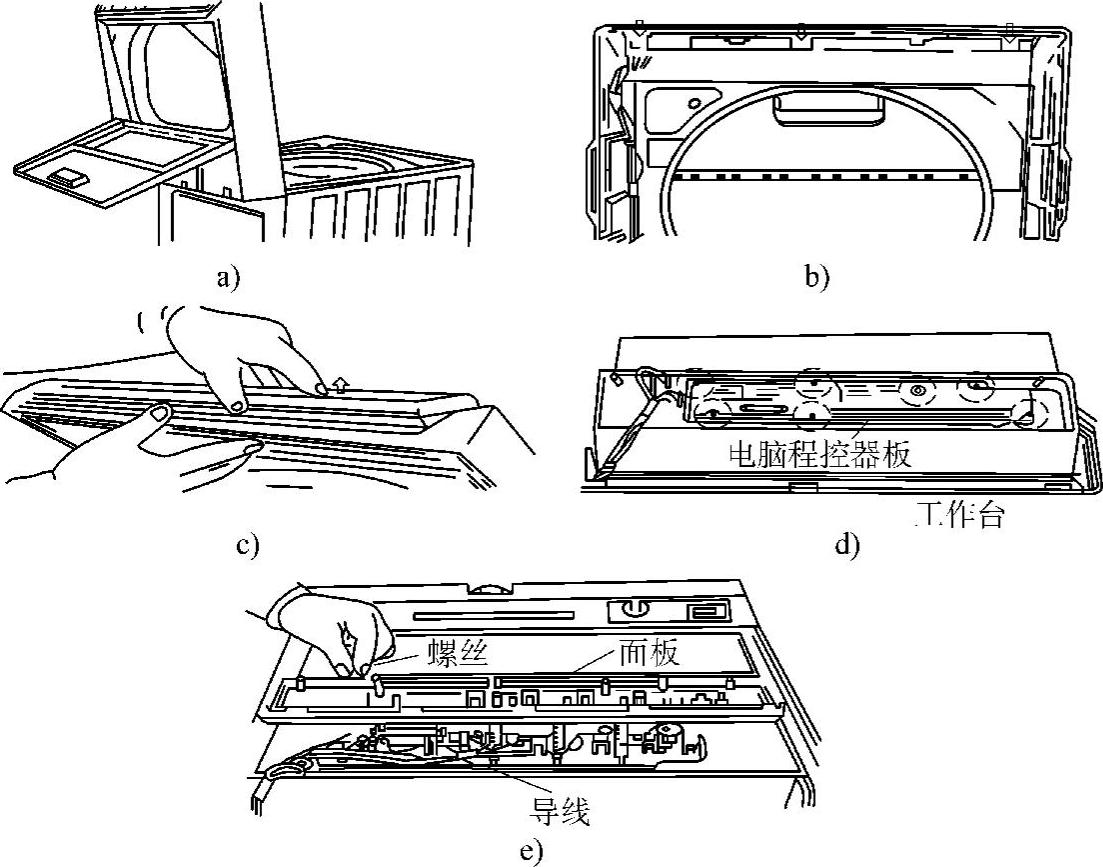

电脑程控器板拆卸步骤如图6-13所示。

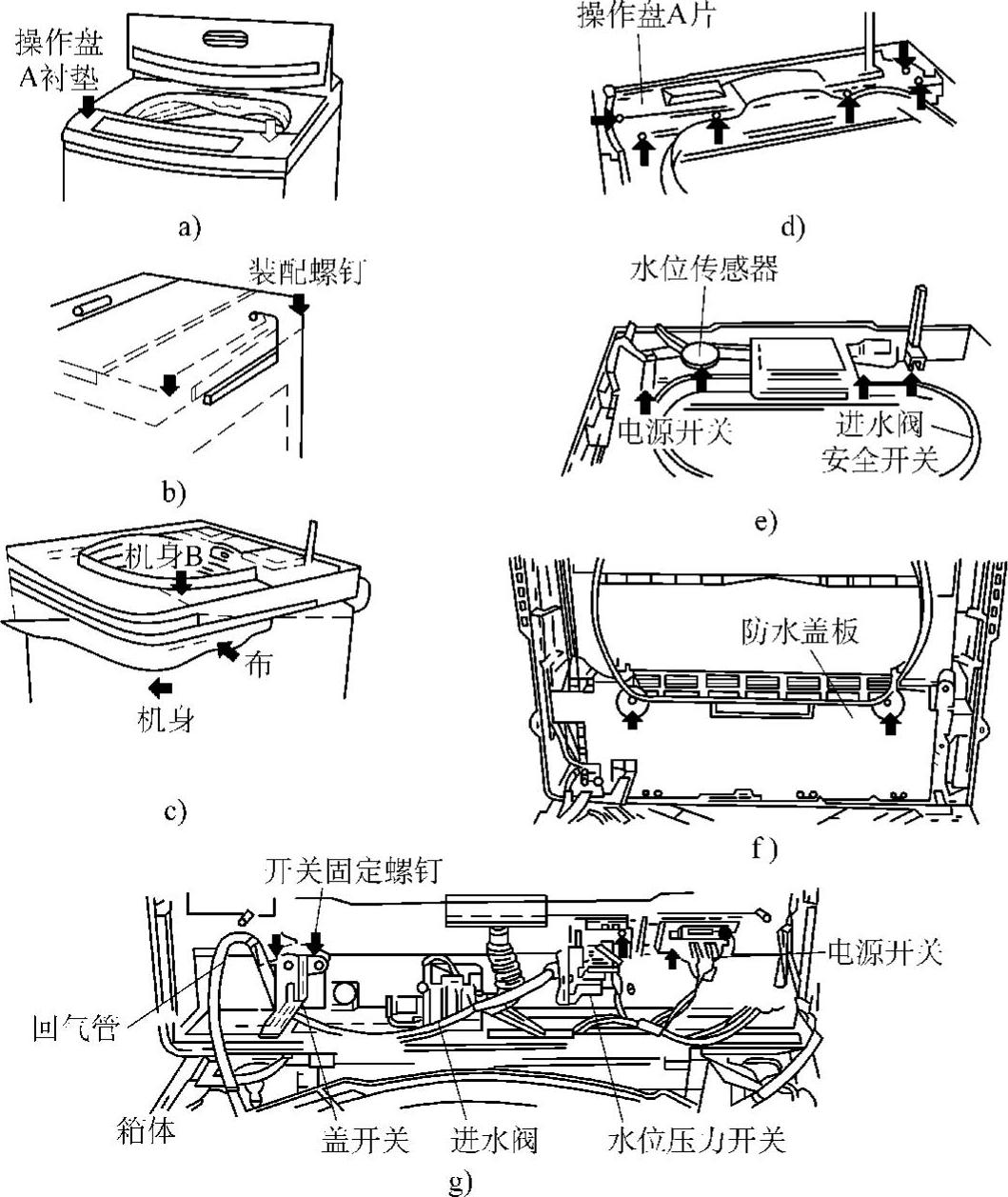

图6-13 电脑程控器板拆卸步骤

程控器、进水阀等的拆卸如图6-14所示。

拆开控制台，拔下进水电磁阀的连接线，旋下固定螺钉，便可拆下进水电磁阀。

仔细检查压力式进水连接管及连接部位有无破损或松脱。如损坏则应更换，如松脱应重新固定好。

（5）波轮和离心桶的拆卸

1）波轮的拆卸

2）离心桶拆卸

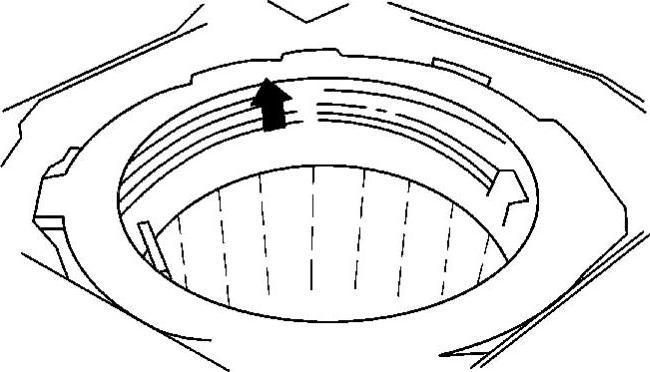

密封圈的拆卸如图6-15所示。

特殊螺母的拆卸如图6-16所示。

（6）盛水桶和大油封的拆卸

（7）电动机和排水电磁阀的拆装

图6-14 程控器、进水阀等的拆卸

（8）排水阀的拆装

排水阀阀盖的拆卸如图6-17所示。

1）将固定在机箱上的导线松开，找出排水电磁铁的连接头，将其拆开。

2）卸下旋在的盘上的排水电磁铁紧固螺钉。

3）用尖嘴钳拔出固定衔铁的开口销，卸下排水电磁铁。

4）仔细观察排水阀是否完好，用手拉拉杆，检查其内部弹簧是否具有足够大的弹性。

图6-15 拆卸密封圈

（9）离合器的拆装

离合器抱簧的拆卸如图6-18所示。

在波轮、离心桶拆卸以后进行。

1）将洗衣机翻到，卸下传动带。

2）用扳手旋下离合器与底盘固定的螺钉，将离合器连同传动带从机箱下部卸出。

3）仔细观察离合器的零部件是否完好、有无锈蚀等，如有则需进一步拆卸离合器。

（10）离合器带轮的拆卸如图6-19所示。

图6-16 拆卸特殊螺母

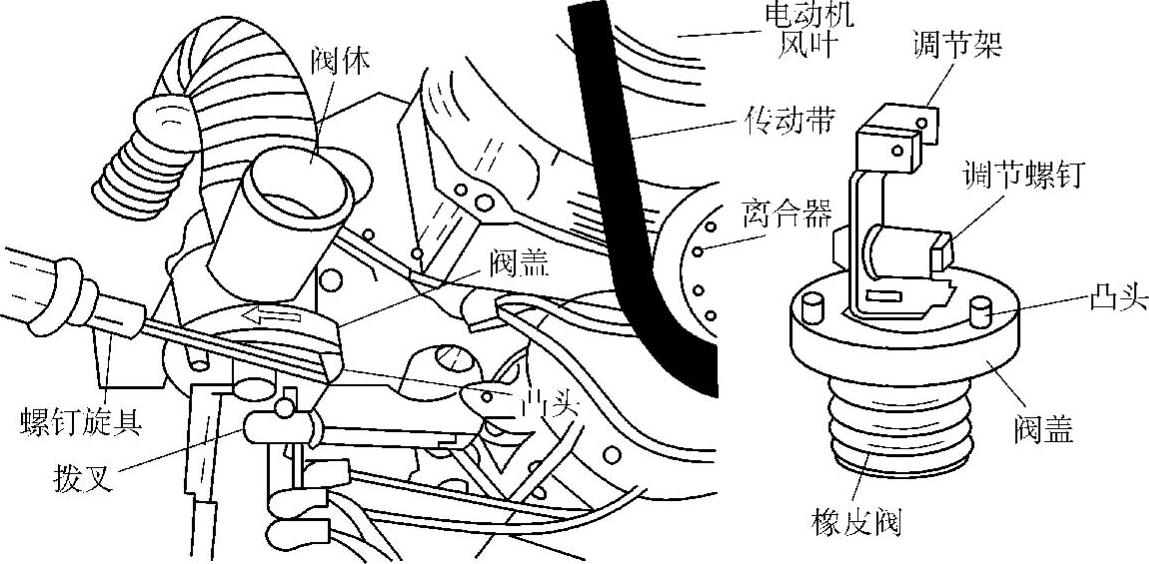

图6-17 拆卸阀盖

图6-18 拆卸抱簧

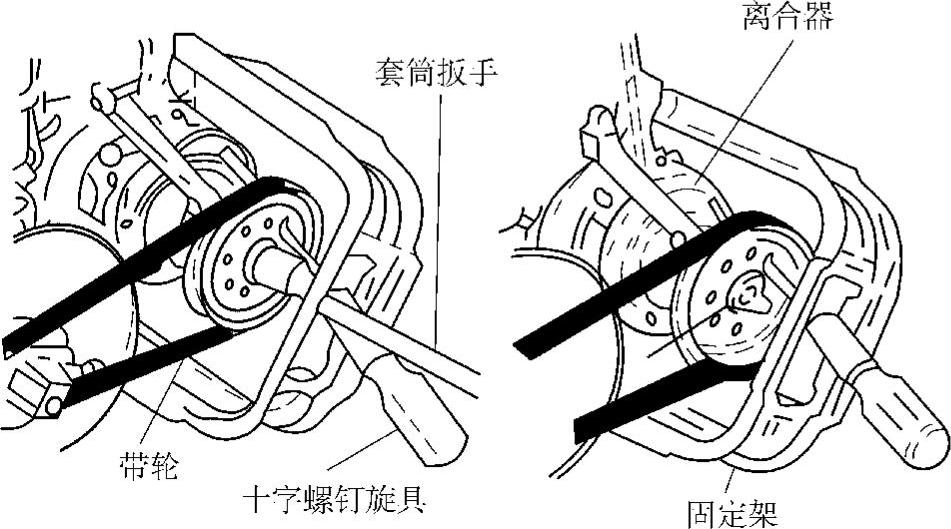

图6-19 拆卸离合器带轮
