全自动洗衣机常见故障及维修方法大全

2023-06-18 理论教育版权反馈

【摘要】：②电动机轴承或传动轴同轴承严重磨损或碎裂，全自动洗衣机齿轮箱的齿轮有故障。⑧全自动套桶洗衣机的平衡吊杆失去平衡，应更换或调整弹簧。3）全自动洗衣机脱水时，脱水桶有较大的振动噪声。4）全自动洗衣机脱水结束后，制动时间过长。6）全自动洗衣机排水速度变慢。9）全自动洗衣机程序进入洗涤状态时，电动机转动正常，但波轮不转。10）全自动洗衣机进水量必须超过设

1）不排水。

检修：检查发现排水电磁阀线圈烧坏。调换新件后，试机，电磁阀仍不能吸合。测电脑板上排水电磁阀控制电压（DC210V）输出端，为0V，说明电脑板上排水电磁阀控制电路有问题。经检查发现电磁阀供电线路铜箔已烧断。挖开密封胶，用导线将烧断处连接好，故障排除。

该机电路板的排水电磁阀供电铜箔太细，其目的是为了同时起到熔丝的作用，当排水电磁阀线圈短路后，铜箔因过电流烧断。

注意：维修后，在挖去密封胶处均应打上玻璃胶以防受潮漏电。

2）洗衣机噪声过大，甚至有撞击声。

原因主要有以下几个方面：

①洗衣机安装不平。全自动洗衣机更为重要，一定要选择平地，调好水平位置。

②电动机轴承或传动轴同轴承严重磨损或碎裂，全自动洗衣机齿轮箱的齿轮有故障。

③传送带过紧。

④波轮变形与洗衣桶底摩擦。

⑤脱水桶碰外箱。

⑥传动轴上的密封圈过紧。

⑦某部位的紧固件松动。

⑧全自动套桶洗衣机的平衡吊杆失去平衡，应更换或调整弹簧。

如何减小洗衣机的振动与噪声：

洗衣机使用日久后，由于机械磨损、缺乏润滑油、机件老化、弹簧疲劳变形等原因，会出现各种不正常的振动与噪声。若不及时修理，会导致洗衣机的机件加速磨损甚至损坏。实际上，通过适当的调整和简单修理，即可以消除或减小振动与噪声。

①洗衣时，机身发出“砰砰”响声。该故障多是洗衣桶与外壳之间产生碰撞或者是洗衣机放置的地面不平整或4只底脚未与地面保持良好的接触。这时需将洗衣机重心调整，放置平稳，或在4个底脚垫上适当垫块。

②洗衣时，波轮转动发出“咯咯”摩擦声。检修时，可放入水，不放衣物进行检查。此时若在波轮转动时仍有“咯咯”的摩擦声，说明是由于波轮旋转时与洗衣桶的底部有摩擦引起的，如再放入衣物，响声会更大。故障原因可能是波轮螺钉松动，可先拆卸出波轮，再在轴底端加垫适当厚度的垫圈，以增加波轮与桶底的间隙。消除两者的碰撞或摩擦。若是波轮外圈碰擦洗衣桶，则应卸下波轮，重新修整后再装上。

③电动机转动时，转动皮带发出“噼啪”声。该故障是由于传动带松弛而引起的。检修时，可将电动机机座的紧固螺钉拧松，将电动机向远离波轮轴方向转动，使传动带绷紧，再将机座的紧固螺钉拧紧。

3）全自动洗衣机脱水时，脱水桶有较大的振动噪声。

引起脱水桶振动噪声的具体原因和处理方法是：

①脱水桶和洗涤桶之间有杂物。只要将杂物清除即可。

②脱水桶平衡圈破裂或漏液，使脱水桶转动时失去平衡作用。只要更换平衡圈即可解决。

③脱水桶法兰盘紧固螺钉松动或破裂。只要紧固或更换法兰盘即可。

④脱水轴承严重磨损或松动。只要紧固或更换脱水轴承即可。

4）全自动洗衣机脱水结束后，制动时间过长。

该故障系制动带不能抱紧脱水轴制动轮，使制动摩擦减小所致。具体原因和处理方法是：

①离合器上的制动带安装歪斜、内衬磨损或紧固螺钉松脱。只要重新安装或更换制动带即可。

②制动弹簧松脱、断裂或失去弹性。只要重新装好或更换制动弹簧即可。

③制动杆被棘爪叉顶住不能回位，使制动带不能将脱水轴制动轮抱紧。只要对棘爪拨叉位置进行调整、修复或更换拨叉即可。

④电磁铁动铁心被杂物阻塞不能完全伸出，使制动杆不能恢复到原位。只要清除电磁铁动铁心上的锈蚀污物或修换电磁铁即可。

5）全自动洗衣机排水不净。

此故障一般是水压开关性能不良或空气管路有漏气，使集气室内空气压力变小，当盛水桶内水位还未下降到规定位置时，水压开关触点便提前动作，使总排水时间缩短，导致排水不净的故障。只要设法找到空气管路漏气处并用401胶密封即可。若是水压开关损坏，则要更换水压开关。

6）全自动洗衣机排水速度变慢。

此故障一般是排水阀未完全打开或排水管路不畅所致。具体原因和处理方法是：排水阀内有杂物堵塞或排水软管弯折变形，只要清除排水阀内杂物或更换排水软管即可解决；排水拉杆与橡胶阀门间隙变大，只要适当调小排水拉杆与橡胶阀门的间隙即可；排水阀内弹簧太长或失去弹性，只要更换内弹簧即可；排水电磁阀动铁心阻尼过大或吸力变小，清除电磁铁内锈蚀污物或更换排水电磁阀。

7）全自动洗衣机洗涤时，电动机正反向运转正常，而波轮只能单向反转，不能正转。

此故障系离合器棘爪拨叉变形或调节螺钉旋入过深，使棘爪工作位置不能到位，导致洗涤轴与脱水轴在洗涤状态下未分离所致。

因离合器棘爪工作位置不到位时，方丝离合簧不能被拨松，使洗涤轴和脱水轴都被离合簧抱紧，而脱水轴在洗涤状态下又被制动带抱紧。当离合器传动带轮顺时针方向正转时，则不能带动波轮转动。当离合器传动带轮逆时针方向反转时，既是离合器方丝离合簧旋松方向，使洗涤轴与脱水轴分离；又是离合器钮簧旋紧方向，脱水轴仍被制动带抱紧，此时波轮可以反向转动。

先适当调整调节螺钉，使棘爪拨叉与制动杆间隙在正常范围内，若棘爪拨叉变形损坏，可对棘爪拨叉进行修复校正，严重时要更换棘爪拨叉才能解决问题。

8）全自动洗衣机洗涤时，脱水桶跟转。

脱水桶跟转分两种情况，一是脱水桶顺时针方向跟转；二是脱水桶逆时针方向跟转。

脱水桶顺时针方向跟转的具体原因和处理方法是：

①制动带松脱，使制动带对脱水轴的制动力矩减小。只要重新安装好制动带即可。

②制动带严重磨损或损坏。可通过旋转调节螺钉，将棘爪位置适当调节，增大制动带对脱水轴的制动力矩，严重时要更换制动带。

脱水桶逆时针方向跟转的具体原因和处理方法是：

①离合器扭簧脱落、断裂或扭簧与脱水轴配合过松而打滑，使扭簧丧失止逆功能。只要重新装好扭簧或更换扭簧即可，严重时要更换减速器。

②离合器制动带松脱、磨损或断裂。只要重新紧固或更换制动带即可。

③离合器制动弹簧或拨叉弹簧太软或断裂。只要更换离合器制动弹簧或拨叉弹簧即可解决。

9）全自动洗衣机程序进入洗涤状态时，电动机转动正常，但波轮不转。

该故障多发生在电动机至波轮之间的机械传动部位上。具体原因和处理方法是：

①电动机带轮、离合器带轮和波轮的紧固螺钉松动、滑丝或断裂。只要重新拧紧或更换紧固螺钉即可；若是波轮方孔滚圆，则要更换波轮。

②V带打滑或脱落。只要适当调大电动机与离合器的距离并在V带上擦些松香粉增大摩擦即可解决。若是V带老化变形，则要更换V带。

③离合器减速机构零件磨损或损坏，一般要更换离合器总成才行。

10）全自动洗衣机进水量必须超过设定水位较多后才会停止进水。

此现象说明实际水位已达到规定高度时，水压开关集气室内的空气压力仍达不到规定值，只有继续升高水位，水压开关才会动作。具体原因和处理方法是：

①水压开关集气室导气接嘴堵塞或漏气。只要清除导气接嘴处杂物；或在漏气处用401胶封固即可。若是导气软管老化扭结或破裂漏气，则要更换导气软管。

②水压开关水位控制弹簧预压缩量过大。只要将调节螺钉旋出一些，减小水位控制弹簧预压缩量即可。

③水压开关内换向顶杆及传动部件变形或损坏。可通过修复校正来解决，严重时则要更换水压开关。

11）全自动洗衣机进水量未达到设定水位时就停止进水。

此故障主要是水压开关性能不良，使集气室内空气压力尚未达到规定压力时，其触点便提前由断开状态转换为闭合状态而停止进水，具体原因和处理方法是：

①水压开关水位控制弹簧预压缩量变小，只要旋入调节螺钉增加水位控制弹簧的预压缩量即可解决。若是水位控制弹簧弹力变小或失去弹性，则要更换水位控制弹簧。

②水压开关凸轮上凹槽磨损或损坏，一般要更换凸轮才可解决。

12）全自动洗衣机水位控制故障特例。

全自动洗衣机水位控制主要是通过水压控制水位开关来实现的，该部位发生故障时将会出现进水状况时好时坏、进水不停等故障现象。出现该故障的常见原因有以下几种：

①是电脑板损坏，不能识别水位开关信号；

②是水位控制开关不良；

③是水压传导皮管破裂或漏气。

判别电脑板好坏的方法很简单，只需短接两根水位开关信号线，洗衣机如能进行正常进水，说明电脑板是好的。若检查了以上几种情况均未发现问题，更换了水位开关也不能排除故障，则这是因为存在一种较为隐蔽的故障，这时拆开洗衣机会发现洗衣机外桶壁上附着很多纤维杂物，已把水位检测孔堵住了，清除干净后故障就能排除。出现该故障的洗衣机一般使用年限已较长，内部留下了较多的脏物，如果只是从外部把孔内脏物疏通一下，虽然能一时解决问题，但时间不长又会旧病复发，所以最好能从内部清洗一下，彻底根除隐患。

13）机内冒烟而后不能自动进水，但显示和操作正常，还能执行脱水程序。

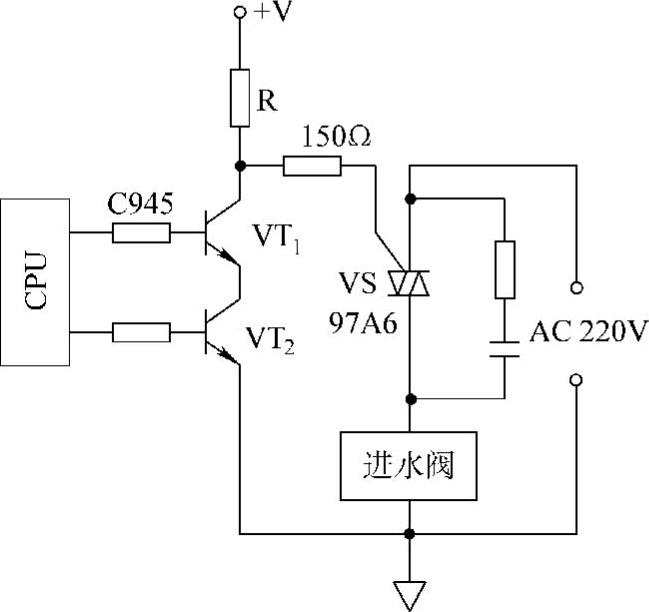

图6-5 进水阀的接口电路和驱动电路

检修：拆开控制台塑料盖板，闻到焦味是从进水阀中发出来的，用万用表测得进水阀线圈两端电阻值无穷大（正常阻值为4.5kΩ左右）。更换新进水阀后试机，电源开关刚按下还未按起动键，进水阀就动作进水。分析为进水阀的接口电路和驱动电路（见图6-5）。损坏而导致进水失控。以CPU输出的控制信号经VT₁反向后变成双向晶闸管交流电压过零触发信号；VT₂为控制门，必须是VT₁、VT₂基极均有控制信号，VS才能被触发导通，才能执行进水。经检查VS的T₁和T₂脚间击穿短路（正常时T₁和T₂间正反向电阻为无穷大、T₂和G间正反向电阻也为无穷大、而T₁和G间电阻为100Ω左右）、电阻R开路、VT₁的c、e极间击穿短路。全部损坏元件更换后安装试机，注水受控且所有工作正常。

以上检修思路同样适合检修其他负荷（如排水电磁阀、洗衣机电动机、电源断电开关等）驱动电路的维修，但要注意各驱动电路中的双向晶闸管规格有所不同，控制洗衣电动机和排水电磁阀的双向晶闸管为6A～8A/600V，常见型号如BCR8DM-12。控制进水阀和电源断电开关的双向晶闸管为3A/600V，常见型号如BCR3AM-12、TLC336等。此外，因电脑板中CPU怕静电击穿，电烙铁应接地良好，最好断电后利用余热焊接，千万不要带电焊接。还应注意电脑板上直流和交流电源共路，焊点有悬浮高压，所以带电检测时要注意安全绝缘防止触电，最好配上1∶1隔离变压器。检修完后，因更换元件而挖开的密封部位应用玻璃胶重新封好以防受潮漏电。

14）洗衣机电动机绕组断路或短路的检修。

洗衣机一般均采用单相电容式电动机，电动机主要由定子、转子、主（副）绕组及端盖等组成。当检查电动机时，应打开后盖板，将电动机引线拆开，具体检查方法如下所述。

电动机绕组短路的检查方法：洗涤电动机因其工作时需正转和反转来带动波轮的周期运转，所以其主、副绕组的参数是设计成相同的。用万用表欧姆档（R×10或R×1）测量公开端与另两根引线间的电阻值，如其测量值基本一致（一般为几十欧姆），则该电动机正常。如其测量值相差很大时，则阻值小的那个绕组有短路现象。脱水电动机的主、副绕组参数不同，用万用表欧姆档（R×10）测量其电阻值。如主绕组电阻值在65～95Ω，副绕组在110～200Ω时（副绕组比主绕组电阻值大50%左右），说明该电动机正常，如小于上述阻值，则说明电动机有短路现象。用万用表欧姆档（R×10k）测任一引线与端盖或定于铁心间的电阻，如指针摆动，则说明绕组绝缘不良，与端盖间有短路现象。电动机绕组断路的检查方法：用万用表欧姆档测量，当任意两引线间有不导通现象，则说明电动机绕组有断路。当出现断路或短路现象时，应重新绕制绕组或更换电动机。
