电热水器的工作原理解析
【摘要】：电热水器的工作原理如图5-3所示。家用电热水器加热温度的控制，由装在热水器上的温控器和限温器来完成。为了确保控温器失灵时加热不至失控，还在热水器上安装了限温器，其限温值设定在略高于控温器的最高控制温度，一旦加热温度达到设定值时，限温器便立即切断电源，避免了加热失控，造成事故。当水加至第一水位时，IC2D的8脚变为高电平，输出低电平，使绿灯熄灭，而IC2C的11脚为高电平，输出为高电平，使红灯亮。
电热水器的工作原理如图5-3所示。当接通电热水器电源后，电流流过管状电热元件，将电能转化为热能，然后经管壁与水的接触把热量传递给需加热的水。家用电热水器加热温度的控制，由装在热水器上的温控器和限温器来完成。控温器一般都设置在插入水中的金属管内，其最高控制温度一般都设定在70～80℃之间，这样就可保证热水器有较大的蓄热量，同时也不至于在错误操作时发生严重烫伤。为了确保控温器失灵时加热不至失控，还在热水器上安装了限温器，其限温值设定在略高于控温器的最高控制温度，一旦加热温度达到设定值时，限温器便立即切断电源，避免了加热失控，造成事故。
电热水器控制电路如图5-4所示。图中IC2（CJ0339）是四电压比较器，能将加在两个输入端的信号加以比较，根据比较结果去控制其他电路。其反相输入端接基准电压，信号由同相输入端加入当含量电压高于基准电压时，输出由低电平变为高电平。反之其同相输入端接基准电压，信号由反相输入端加入，则为低电平。

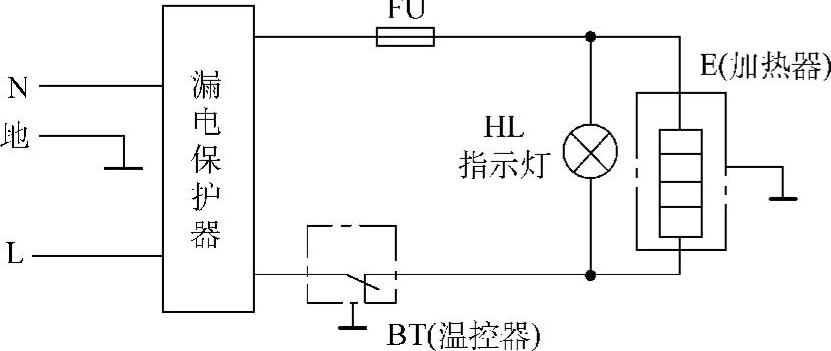

图5-3 电热水器的电路原理图

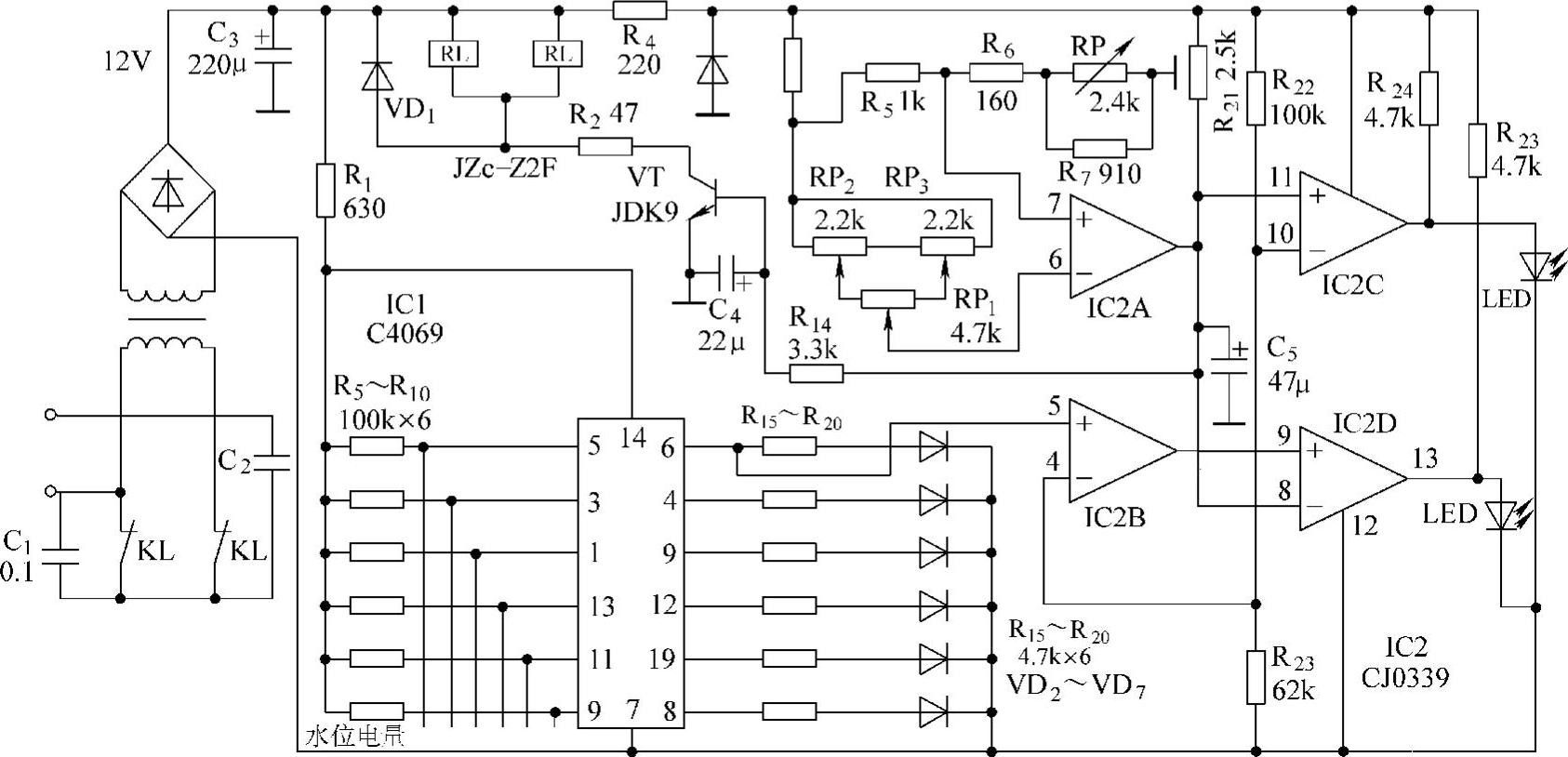

图5-4 电热水器控制电路图
图中IC1（C4069）是六反相器。由R22、R23分压给IC2B、IC2C、IC2D提供基准电压，当水未加至最低水位时，IC1的6脚是低电平，输出也是低电平，VT反偏截止，KL不吸合，电热管不通电，IC2D输出高电平，绿灯亮。当水加至第一水位时，IC2D的8脚变为高电平，输出低电平，使绿灯熄灭，而IC2C的11脚为高电平，输出为高电平，使红灯亮。RP1、RP2、RP3为IC2D反相输入端提供基准电压（设定温度），RT为测温电阻。当温度达到给定值时，IC2A的7脚由于RT减小而输出低电平，从而使VT反偏截止，KL断电，电热管断电。同时IC2C输出低电平，IC2D输出高电平，红灯熄，绿灯亮。
