双功能型电子消毒柜的工作原理与高温型和低温型电子消毒柜基本相同,科凌ZTP-63A型双功能型电子消毒柜其电气原理如图4-6所示,全电路由高温消毒电路、保温电路和臭氧消毒电路3部分组成。
(1)高温消毒电路
接通电源,按消毒开关SB1,继电器K得电吸合,常开触点K1、K2闭合导通,工作指示灯(红)HL1亮。220V交流电源经超温熔断器FU分成两路,一路经高温消毒温控器ST1、K1、K构成控制回路。另一路经K2、石英发热管E1、E2及HL1构成发热回路,E1、E2通电升温。当高温消毒室温度升到125℃时,ST1触点断开,K失电,K1、K2释放复位,断开控制回路和发热回路电源,E1、E2停止工作,HL1熄灭,表示高温消毒完成。
(2)保温电路
按保温开关SB2,HL1亮,交流电源经FU、SB2、保温温控器ST2与E1、E2构成回路,E1、E2升温。当消毒室温度达到70℃时,ST2触点断开,E1、E2停止发热,HL1熄灭。当温度下降至50℃以下时,ST2自动闭合通电,恢复保温状态,使保温温度维持在60℃左右。如需停止保温,关断SB2。
(3)臭氧消毒电路
关好臭氧消毒室柜门,门控开关SM受压闭合,将定时器PT置于合适档位即接通电源,臭氧指示灯(绿)HL2亮,臭氧发生器O3产生臭氧对食具进行消毒,PT倒计时终了时自动关机。
图4-5 双功能型电子消毒柜结构图

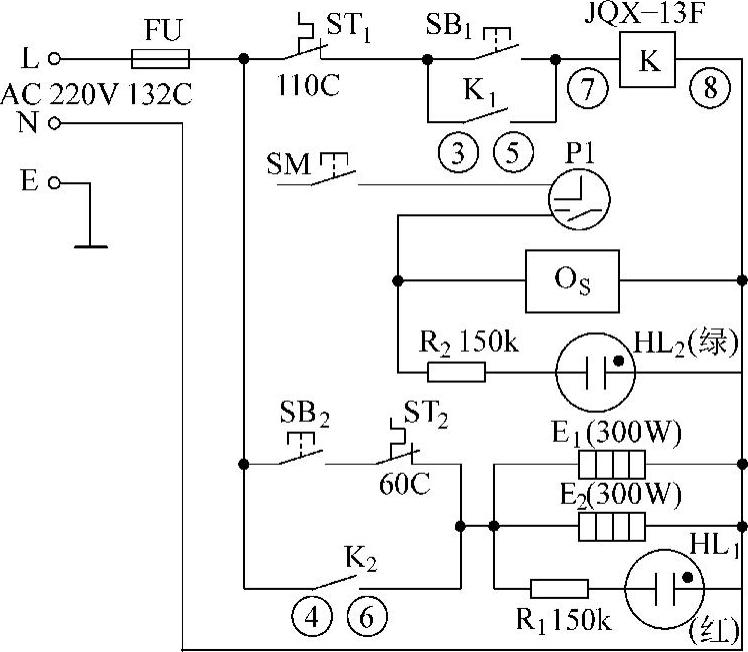

图4-6 科凌ZTP-63A型电子消毒柜原理图
