1.实训工具、仪器和设备

万用表、螺钉旋具、尖嘴钳、微波检漏仪、微波炉等实训工具如图3-39所示。

图3-39 实训使用工具

2.实训目标

1）能够熟练进行微波炉的拆装。

2）会使用相关仪器检测微波炉主要零部件的好坏。

3）能够检修微波炉常见故障。

3.实训内容

故障现象分析：导致微波炉不能加热食物的原因很多。

变压器二次回路故障，可导致不能加热食物。变压器一次回路主要元件如烹调继电器、联锁开关、定时器、热保护器、炉门安全开关及变压器一次绕组等出现故障也可导致不能加热食物。检修时可先使微波炉通电，观察炉灯是否亮，转盘可否转动。如果炉灯亮，转盘转动，其故障可能在变压器二次回路；如果炉灯不亮，转盘转动，则故障在一次回路。用万用表检查烹调继电器、定时器、联锁开关、热保护器、炉门开关等元器件，把有故障的元件更换。下面我们详细的按检修步骤来展开讲解。

（1）微波炉的拆卸和安装

微波炉的结构比较复杂，尤其是炉门、联锁机构等处，零件相互关联，拆装要求很高。

在拆机维修前，必须先对与安全相关的部位和零部件进行检查，主要是看炉门能否紧闭、门隙是否过大、观察窗是否破裂、炉腔及外壳上的焊点有否脱焊、炉门密封垫是否缺损及凹凸不平等。这主要是检查是否存在微波过量泄漏的可能。若发现问题，应先行修复；若因缺件或其他原因而暂时不能修复，可以先修机内其他故障，但修好其他故障后不要勉强使用，更不可交付用户使用，务必完全排除了安全隐患后才能交货。应边拆边做好标记和记录，注意将拆下的零件按一定顺序摆放整齐，便于随后的检测、安装。

拆卸时，注意使用合适的工具，不可盲目用力敲打，以免造成人为损坏。

其具体拆卸与安装步骤参照实训任务一。

（2）微波炉故障维修

先使微波炉通电，观察炉灯是否亮，转盘可否转动。如果炉灯亮，转盘转动，其故障可能在变压器二次回路。

1）高压变压器检测。

首先检查高压变压器，变压器的文字符号是T，电路符号见下图3-40上角。高压变压器的作用是给磁控管提供工作电压。高压变压器一次侧通市电220V交流电，二次侧有两组，一组提供3.4V灯丝电压，另一组提供2000V左右高压。

图3-40 高压变压器

判断高压变压器好坏的方法有两种：

①在微波炉工作时检查。

②在微波炉不工作时检查。先将变压器的连线断开，用万用表的电阻档测。一次绕组2.2Ω左右，高压绕组130Ω左右，为正常。高压绕组一端通地的，要测高压绕组的电阻，将一个表笔接在底板上；另一表笔接与高压二极管的连线上。灯丝绕组太粗太短，不好测，也不常坏。高压变压器是贵重元件，又是易损元件。很有可能出现：高压线漏电、短路、烧断与插片的焊接点常有接触不良故障。

2）高压电容器检测。

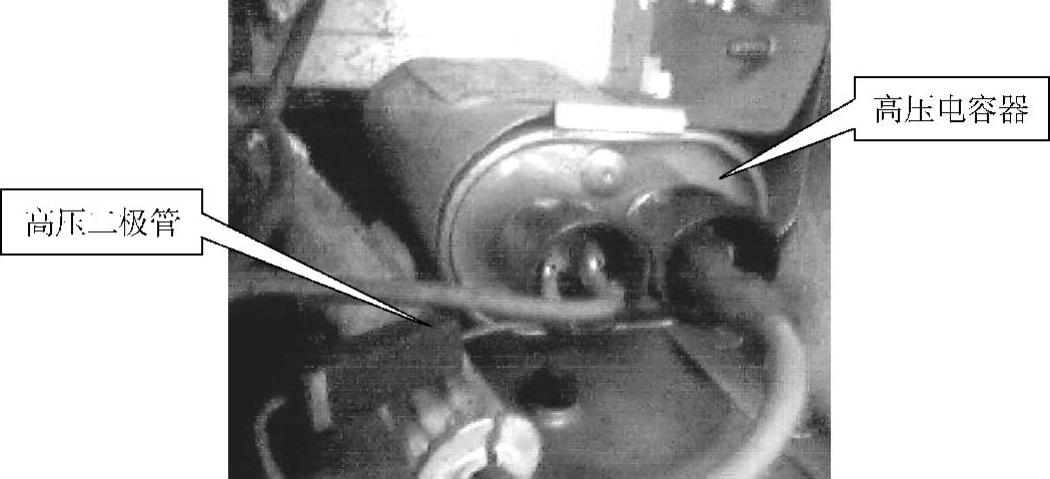

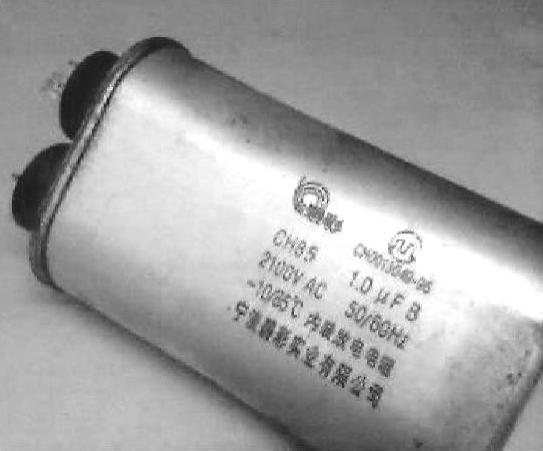

检测高压电容器，高压电容器如图3-41所示，在微波炉里的位置是固定在微波炉的底板上，和高压二极管，高压熔丝隔得很近。高压电容器的文字符号是C，电路图符号是两根平行竖线。高压电容器的耐压是交流2100V，容量1μF。里面有个放电电阻，是一个特殊的电容器。高压电容器的参数如图3-42所示。

图3-41 微波炉中的高压电容器

高压电容器的好坏检测方法跟电扇电容和洗衣机电容的检测方法一样的：

①不能在路测量，要拔了接插线。如果事先通过电，还要先将电容两极短路放电。放电时可以把MF-47型万用表的红表笔的插头改插到2500V的高压孔内，用两只表笔搭接高压电容器的两极，给高压电容放电。

②取下高压电容器两端的连接件，用万用表R×1k档测其两端，通常刚接触时万用表内电池给电容充电，万用表指针右摆，充电结束后，电阻应为9～10MΩ（电容器内并联有9～10MΩ的放电电阻），红、黑表笔调来调去充放电测，阻值在∞～400kΩ之间变化，表示电容量正常。若测得阻值低，则电容器短路；若无充电现象，则电容器开路。高压电容器也是易损元件。漏电或击穿，会烧高低压熔丝。这个电容器的电阻阻值几乎为0Ω，击穿无用了。

③确认高压电容损坏后，应更换与原型号规格相同的高压电容，若无相同型号，则要求电容量与原来相同，耐压值不低于原来的数值。

3）高压二极管（高压硅堆）。

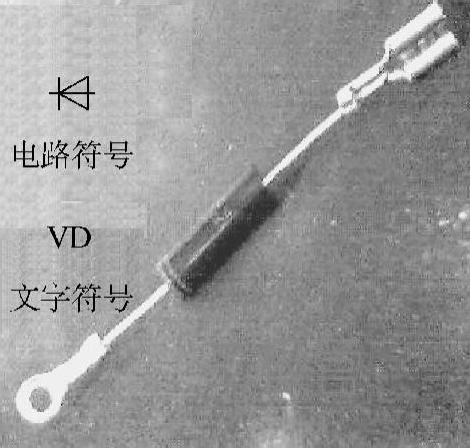

高压二极管也称高压硅堆，文字符号是VD，如图3-43所示。有正负极之分。高压二极管，实际上由几个二极管串联而成，内阻较高。这种微波炉高压二极管有关商店里专门有售，负极有圆环可接底板，正极有套脚插在高压电容器上。

图3-42 高压电容器的参数

判断高压二极管好坏的方法有两种：

①用万用表的欧姆档，断开电路单独测。万用表的红表笔接二极管负极，黑表笔接二极管正极，正向电阻100kΩ左右，反向电阻“无穷大”。高压二极管击穿，会烧断高压熔丝。高压二极管内部烧断，会只有交流高压，没有直流高压。

②用万用表的直流电压档检测。把高压二极管串接在万用表的某一只表笔中，使二极管起空载半波整流作用，再将两只表笔插入220V交流电源插座中，若万用表的直流电压为0.45×220V=99V左右，表明二极管正常；如果直流电压读取值偏离99V太大，则表明二极管已损坏。

4）熔丝管。

微波炉里有两个熔丝管：一个高压熔丝管，一个低压熔丝管。

高压熔丝管装在微波炉的下方，和高压变压器、高压二极管、高压电容器在一起。为了防止它触及或接近其他元件和连线，造成漏电或高压放电，常把高压熔丝管装进一个塑料硬壳里，如图3-44在炉内的高压熔丝管。

图3-43 高压二极管

图3-44 高压熔丝管

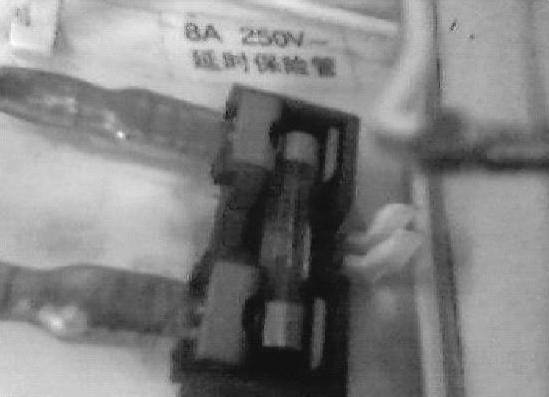

低压熔丝管是微波炉里的220V市电熔丝管，是彩电里一样的延迟熔丝。如图3-45所示。常见规格有8A、10A、15A。换用普通熔丝管，要用额定电流大一点的，否则经常断保险。它的位置在微波炉的上方。它们是否烧断，用肉眼能看出。也可用万用表欧姆档测通断。若是常断高压熔丝，原因除了变压器、二极管、电容电动机等元器件漏电短路外，云母片太脏，烧的食物太少（如不足鸡蛋大）等，也是常见原因。

5）其他元器件检测。

①磁控管

磁控管实物如图3-46所示。
