1.实训工具、仪器和设备

万用表、螺钉旋具、尖嘴钳、微波检漏仪、微波炉等实训工具如图3-31所示。

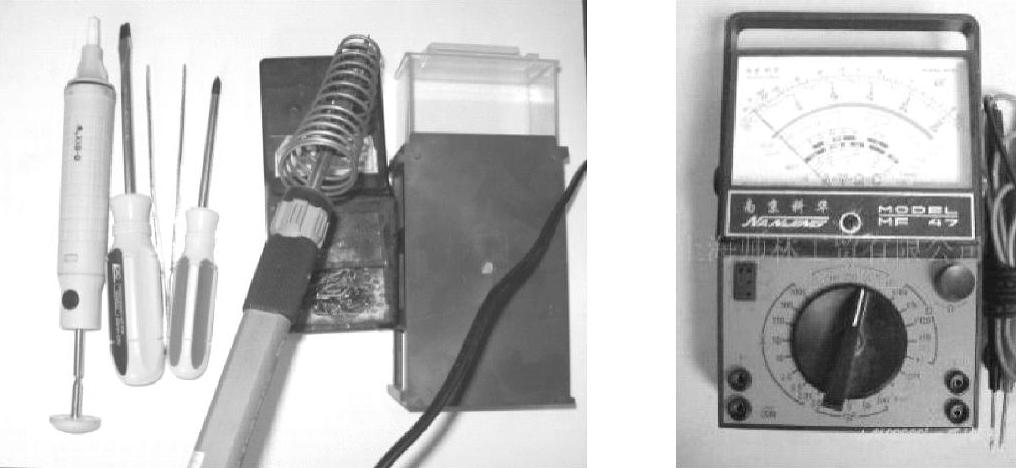

图3-31 实训使用工具

2.实训目标

1）能够熟练进行微波炉的拆装。

2）会使用相关仪器检测微波炉主要零部件的好坏。

3）能够检修微波炉的常见故障。

3.实训内容

（1）微波炉的拆卸和安装

1）微波炉的拆卸。

①拆卸盖板，如图3-32所示。

②取下盖板，如图3-33所示。

图3-32 拆卸盖板

图3-33 取下盖板

拆开机盖是方便的，几个螺钉全在两侧面及后背的左右和上边。取下了螺钉后，可取下铁皮盖板。左手按住炉身，右手先将盖板后部向上抬起10～20°角，用力往后拉出。

注意：有些厂家在不同处用两种螺纹不同的螺钉，装上时别弄错。螺钉要放入固定的盒里，别丢了。

2）微波炉的安装。

装上盖板可要注意了。盖板和炉身结合处是有雌雄口的。图3-34是盖板上右侧面上的雌接口。

①左手按住盖板前上部，右手往前推到底，如图3-34所示。从炉身正面看，背部左上角拧一个螺钉（不要太紧）。

②右手微微抬起盖板右边后部，左手按住盖板右侧前下部，右手再将盖板压下前推。使右侧盖板和机身的雌雄接口吻合，如图3-35所示。拧好右侧螺钉。

图3-34 盖板上右侧面上的雌接口

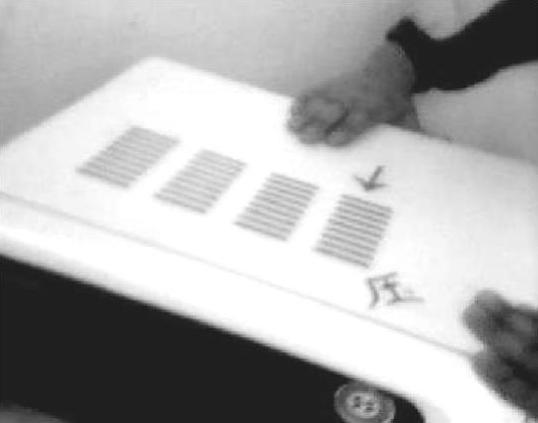

图3-35 右侧对齐雌雄口

③松开第一步拧的螺钉，交换两手，用同样的方法，使左侧盖板和机身的雌雄接口吻合，如图3-36所示。

④拧好所有螺钉，装盖完成！

（2）故障检查

1）查磁控管，灯丝电阻小于1Ω，灯丝对外壳不通，正常。

2）查高压电容（1.5μF/2100V），用MF-47型万用表R×10k档正反向接触电容引线两端，有充放电指示，且最终大于1MΩ，正常。

3）用R×10k档测量正向变压器的一次和二次线圈分别进行级间、匝间和对地电阻的测量，未见异常。

4）用万用表电阻档测检测高压熔丝（0.75A/5kV）已经熔断。所以引起微波炉不能发出微波，导致不能加热食物。高压熔丝管如图3-37所示。

图3-36 左侧对齐雌雄接口

图3-37 高压熔丝管

5）若是常断高压熔丝，原因除了变压器、二极管、电容、电动机等元器件漏电短路外，云母片太脏，烧的食物太少（如不足鸡蛋大）等，也是常见原因。为了防止换上新的熔丝管仍会烧断，依次检查上述器件。

6）测高压二极管，高压二极管如图3-38所示。用万用表的直流电压档检测，把高压二极管串接在万用表的某一只表笔中，使二极管起空载半波整流作用，再将两只表笔插入220V交流电源插座，此时万用表的直流电压为0.45×220V=99V左右，表明二极管正常；直流电压读取值偏离99V太大，表明二极管已损坏。

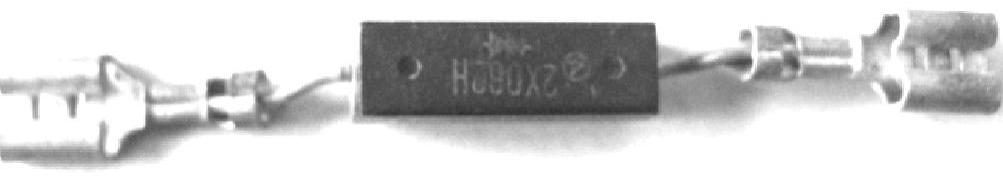

图3-38 高压二极管

（3）故障排除

1）用钳子将二极管卸下来，应更换新的10kV高压二极管。在更换新的二极管之前要先检验二极管的好坏（方法同上）。然后用电烙铁焊接在原来的位置上。

2）更换型号是（5kV/0.9A）高压熔丝管后故障排除。

（4）装机调试

按照上面微波炉的安装步骤安装好微波炉，尤其是炉门、联锁机构等处，零件相互关联，安装要求很仔细。在安装维修后，必须先对与安全相关的部位和零部件进行检查，主要是看炉门能否紧闭、门隙是否过大、观察窗是否破裂、炉腔及外壳上的焊点有否脱焊、炉门密封垫是否缺损及凹凸不平等。这主要是检查是否存在微波过量泄漏的可能。

放入食物，通电。看能不能加热食物。并用微波检漏仪检测有无微波泄漏过量情况。确认一切正常后，方可交与用户使用。
