微波炉机电控制的工作原理

2023-06-18 理论教育版权反馈

【摘要】：机电控制是指微波炉的控制系统是由电动机和机械部件组合而成。普通型微波炉的控制电路如图3-30所示。图3-28 炉门联锁开关位置示意图图3-29 微波炉门联锁开关结构图图3-30 普通型微波炉的控制电路变压器一次绕组通电；经变压器降压，产生灯丝电压供磁控管灯丝用。为防止微波炉的微波泄漏，电路中设置了多种保护控制电路。无论微波炉是否在工作，只要炉门打开，联锁开关便将磁控管的供电电源有效地切断。

机电控制是指微波炉的控制系统是由电动机和机械部件组合而成。微波炉炉门和联锁开关结构如图3-28和图3-29所示。

将食物放进炉腔，将炉门关闭。门闩开关Ⅰ闭合，监控开关断开。烹调、解冻开关置于烹调或解冻位置。将定时器开关选择好烹调时间，此时定时器开关闭合。按起动按钮，门闩开关Ⅱ闭合，这时，照明灯亮，转盘电动机通电，带动转盘缓慢转动，使食物加热均匀；定时器通电，带动定时器进行定时控制；风扇电动机通电，使冷却风扇旋转，一方面对磁控管进行冷却，以防止磁控管阳极过热，影响工作的稳定性和使用寿命，另一方面使微波炉腔内空气流动，排出加热时食物产生的水蒸气。

普通型微波炉的控制电路如图3-30所示。

图3-28 炉门联锁开关位置示意图

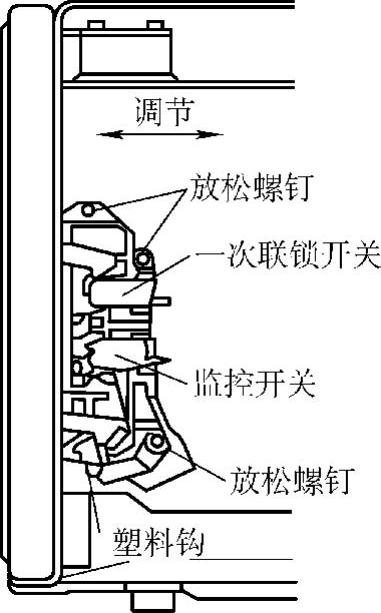

图3-29 微波炉门联锁开关结构图

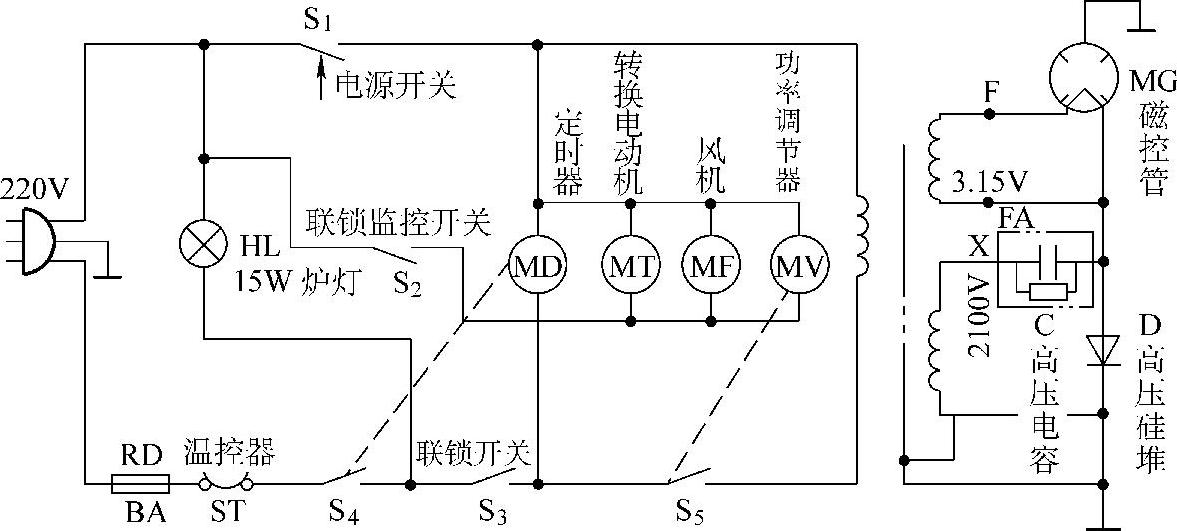

图3-30 普通型微波炉的控制电路

变压器一次绕组通电；经变压器降压，产生灯丝电压供磁控管灯丝用。另外，经变压器升压和倍压整流后产生4000V左右的负高压。磁控管正常工作，产生2450MHz的微波，经波导管传送到炉腔，对食物进行加热。当达到预定的烹调时间后，定时器开关断开，自动切断电源并发出铃声；照明灯熄灭；所有电动机停止转动。

为防止微波炉的微波泄漏，电路中设置了多种保护控制电路。在微波炉的炉门上装有联锁开关。无论微波炉是否在工作，只要炉门打开，联锁开关便将磁控管的供电电源有效地切断。当炉门打开时，门闩开关Ⅰ打开，监控开关合上。若此时电路出现故障，220V电源送入机内，此时由于监控开关已合上，220V电源被短路，则熔丝被熔断，达到保护的目的。
