简单维修技巧:电磁炉电路板问题排查

【摘要】:2)会使用相关仪器检测电磁炉主要零部件的好坏。3)能够检修电磁炉的常见故障。图3-24 实训使用工具2)把电磁炉正放于工作台上,用电烙铁焊下加热线圈与电路板的连接线,用螺钉旋具旋出固定螺钉,取出加热线圈。6)用电烙铁焊下电位器与电路板连线,用螺钉旋具和尖嘴钳配合取下电位器。

1.实训工具、仪器和设备

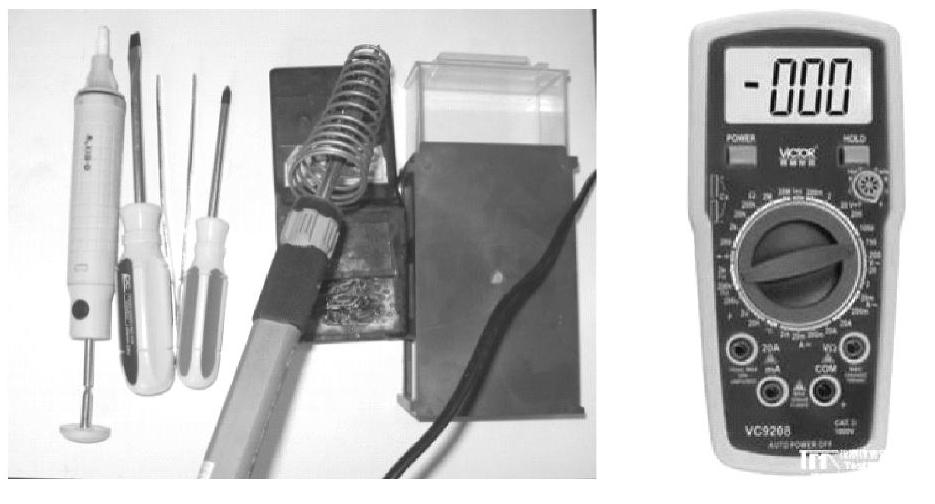

万用表、螺钉旋具、尖嘴钳、电磁炉等实训工具如图3-24所示。

2.实训目标

1)能够熟练进行电磁炉的拆装。

2)会使用相关仪器检测电磁炉主要零部件的好坏。

3)能够检修电磁炉的常见故障。

3.实训内容

(1)电磁炉的拆装步骤

1)把电磁炉倒置于工作台上,用十字螺钉旋具旋出上盖的固定螺钉,取下上盖。


图3-24 实训使用工具

2)把电磁炉正放于工作台上,用电烙铁焊下加热线圈与电路板的连接线,用螺钉旋具旋出固定螺钉,取出加热线圈。

3)用电烙铁焊下排气扇电机与线路板连接的电源线,用螺钉旋具旋出固定螺钉取下排气扇。

4)用电烙铁焊下大功率管与线路板的连接线,用螺钉旋具和尖嘴钳配合旋出散热器的固定螺钉,取下散热器。

5)用电烙铁焊下电源指示灯。

6)用电烙铁焊下电位器与电路板连线,用螺钉旋具和尖嘴钳配合取下电位器。

7)先用表笔给电容器放电,再用电烙铁焊下电位器与电路板连线,用螺钉旋具和尖嘴钳配合取下电位器。

8)用螺钉旋具和尖嘴钳取下电路板固定螺钉,取出电路板。

装配过程则和上述步骤相反。

(2)电路板烧IGBT或熔丝的维修程序

电流熔丝或IGBT烧坏,不能马上换上该零件,必须确认下列其他零件是在正常状态时才能进行更换,否则,IGBT和熔丝又会烧坏。

1)目视电流熔丝是否烧断;

2)检测IGBT是否击穿:

用万用表二极管档测量IGBT的E、C、G三极间是否击穿。

①E极与G极、C极与G极,正反测试均不导通(正常)。

②万用表红表笔接E极,黑表笔接C极有0.4V左右的电压降(型号为GT40T101三极全不通)。

3)测量互感器是否断脚,正常状态如下:

用万用表电阻档测量互感器二次电阻约80Ω;一次电阻为0Ω。

4)整流桥是否正常(用万用表二极管档测试):

①万用表红表笔接“-”,黑表笔接“+”有0.9V左右的电压降,调反无显示。

②万用表红表笔接“-”,黑表笔分别接两个输入端均有0.5V左右的电压降,调反无显示。

③万用表黑表笔接“+”,红表笔分别接两个输入端均有0.5V左右的电压降,调反无显示。

5)检查电容C301;C302;C303;是否受热损坏。

6)检测芯片8316是否击穿:

测量方法:用万用表测量8316引脚,要求1和2、1和4、7和2、7和4之间不能短路。

7)IGBT处热敏开关绝缘保护是否损坏。

(3)按键动作不良

用万用表二极管档测量CPU极与接地端,均有0.7V左右的电压降,万用表红表笔接“地”;黑表笔接“CPU每一极口线”。否则,说明CPU口线击穿。

(4)功率不能达到要求

1)线圈盘短路:测试线圈盘的电感量:PSD系数为L=(157±5)μH,PD系列为L=(140±5)μH。

2)锅具与线圈盘距离是否正常。

3)锅具是否是指定的锅具。

(5)检查各元器件是否松动,是否齐全

装配后不良状况的检查:

1)不加热:检查互感器是否断脚。

2)插电后长鸣:检查温度开关端子是否接插良好。

3)无法开机:检查热敏电阻端子是否接插良好。

4)无小物检知(不报警):检查电阻R301~R307是否正常。

R301~R302为68kΩ

R303~R306为130kΩ

R307为3.0kΩ

5)风扇不转;检查晶体管VT2是否烧坏。(一般烧坏晶体管引脚根部已发黄;也可用万用表二极管档测量)
