特殊零件简介：如LM339集成电路
【摘要】：由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竞相推出自己的比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。从IGBT的下述特点中可看出，它克服了功率MOSFET的一个致命缺陷，就是于高压大电流工作时，导通电阻大，器件发热严重，输出效率下降。5）开关速度快，关断时间短，耐压1～1.8kV的约1.2μs、600V级的约0.2μs，约为GTR的10%，接近于功率MOSFET，开关频率直达100kHz，开关损耗仅为GTR的30%。
1.LM339集成电路
LM339集成块采用C-14型封装，图3-17为外形及引脚排列图。由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竞相推出自己的比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

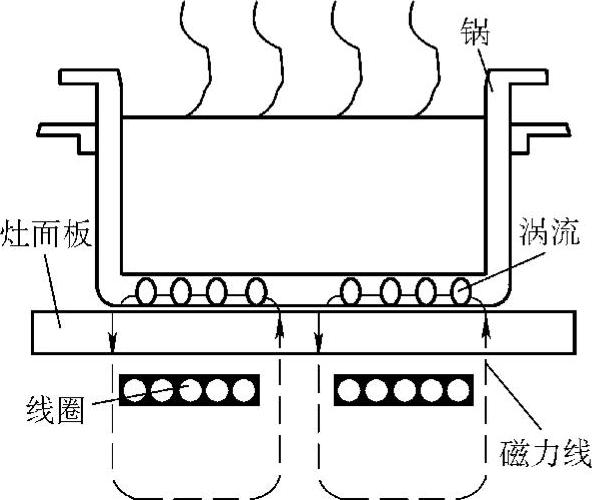

图3-16 电磁炉的加热原理

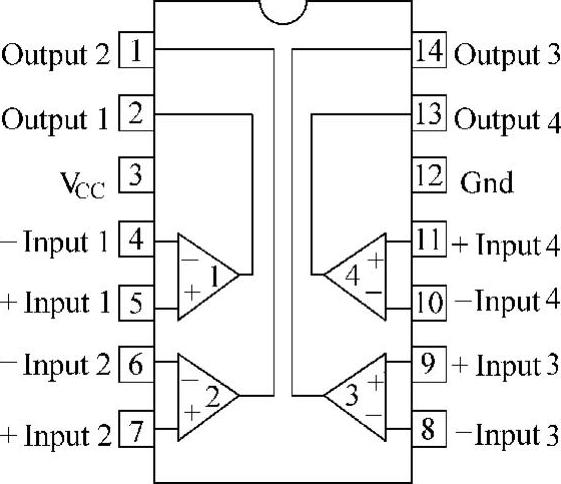

图3-17 LM339集成电路
LM339集成块内部装有4个独立的电压比较器，该电压比较器的特点是：
1）失调电压小，典型值为2mV；
2）电源电压范围宽，单电源为2～36V，双电源电压为±1V～±18V。
3）对比较信号源的内阻限制较宽；
4）共模范围很大；
5）差动输入电压范围较大，大到可以等于电源电压；
6）输出端电位可灵活方便地选用。
2.IGBT
如图3-18所示。

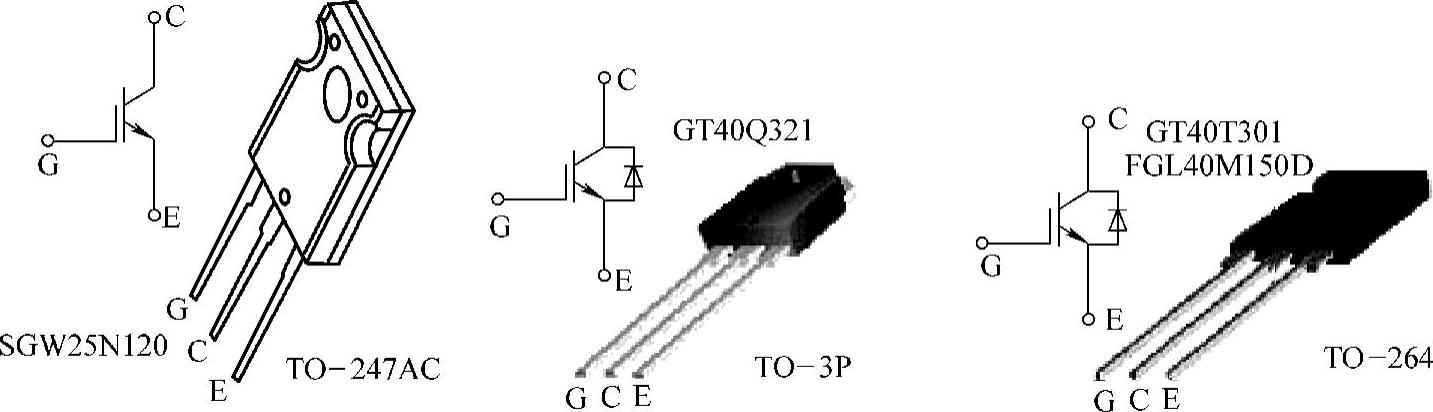

图3-18 IGBT电路符号与外形
绝缘栅双极型晶体管（Iusulated Gate Bipolar Transistor，IGBT），是一种集BJT的大电流密度和MOSFET等电压激励场控型器件优点于一体的高压、高速大功率器件。
目前有用不同材料及工艺制作的IGBT，但它们均可被看做是一个MOSFET输入跟随一个双极型晶体管放大的复合结构。
IGBT有3个电极（见上图），分别称为栅极G（也叫门极）、集电极C（亦称漏极）及发射极E（也称源极）。
从IGBT的下述特点中可看出，它克服了功率MOSFET的一个致命缺陷，就是于高压大电流工作时，导通电阻大，器件发热严重，输出效率下降。
IGBT的特点如下：
1）电流密度大，是MOSFET的数十倍。
2）输入阻抗高，栅驱动功率极小，驱动电路简单。
3）低导通电阻。在给定芯片尺寸和BVceo下，其导通电阻Rce（on）不大于MOSFET的Rds（on）的10%。
4）击穿电压高，安全工作区大，在瞬态功率较高时不会受损坏。
5）开关速度快，关断时间短，耐压1～1.8kV的约1.2μs、600V级的约0.2μs，约为GTR的10%，接近于功率MOSFET，开关频率直达100kHz，开关损耗仅为GTR的30%。
IGBT将场控型器件的优点与GTR的大电流低导通电阻特性集于一体，是极佳的高速高压半导体功率器件。
目前458系列因应不同机种采了不同规格的IGBT，它们的参数如下：
1）SGW25N120——西门子公司出品，耐压1200V，电流容量25℃时46A，100℃时25A，内部不带阻尼二极管，所以应用时须配套6A/1200V以上的快速恢复二极管（VD11）使用，该IGBT配套6A/1200V以上的快速恢复二极管（VD11）后可代用SKW25N120。
2）SKW25N120——西门子公司出品，耐压1200V，电流容量25℃时46A，100℃时25A，内部带阻尼二极管，该IGBT可代用SGW25N120，代用时将原配套SGW25N120的VD11快速恢复二极管拆除不装。
3）GT40Q321——东芝公司出品，耐压1200V，电流容量25℃时42A，100℃时23A，内部带阻尼二极管，该IGBT可代用SGW25N120、SKW25N120，代用SGW25N120时请将原配套该IGBT的VD11快速恢复二极管拆除不装。
4）GT40T101——东芝公司出品，耐压1500V，电流容量25℃时80A，100℃时40A，内部不带阻尼二极管，所以应用时须配套15A/1500V以上的快速恢复二极管（VD11）使用，该IGBT配套6A/1200V以上的快速恢复二极管（VD11）后可代用SGW25N120、SKW25N120、GT40Q321，配套15A/1500V以上的快速恢复二极管（VD11）后可代用GT40T301。
5）GT40T301——东芝公司出品，耐压1500V，电流容量25℃时80A，100℃时40A，内部带阻尼二极管，该IGBT可代用SGW25N120、SKW25N120、GT40Q321、GT40T101，代用SGW25N120和GT40T101时请将原配套该IGBT的VD11快速恢复二极管拆除不装。
6）GT60M303——东芝公司出品，耐压900V，电流容量25℃时120A，100℃时60A，内部带阻尼二极管。
