1.绝缘电阻表的使用方法

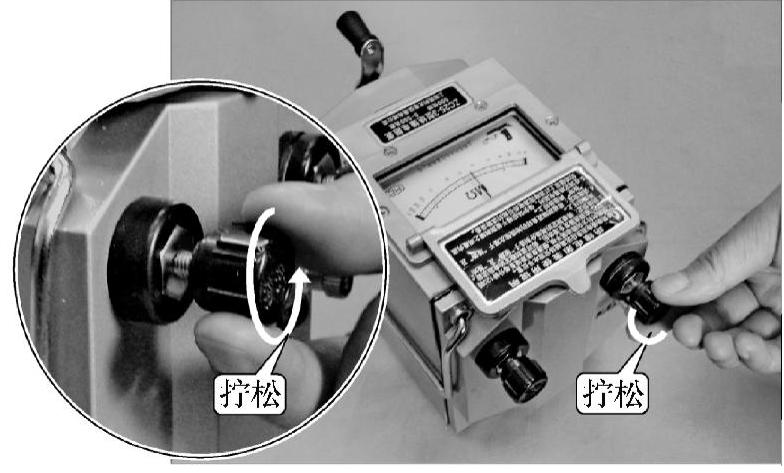

1）拧松绝缘电阻表的L线路检测端子和E接地检测端子，如图2-54所示。

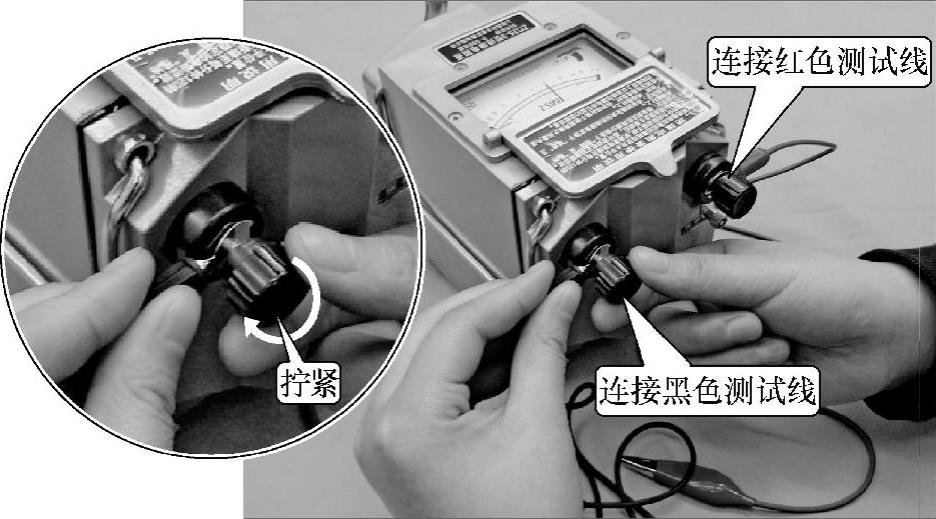

2）将绝缘电阻表的测试线的连接端子分别连接到绝缘电阻表的两个检测端子上，即黑色测试线连接E接地检测端子，红色测试线连接L线路检测端子，如图2-55所示，并拧紧绝缘电阻表的检测端子。

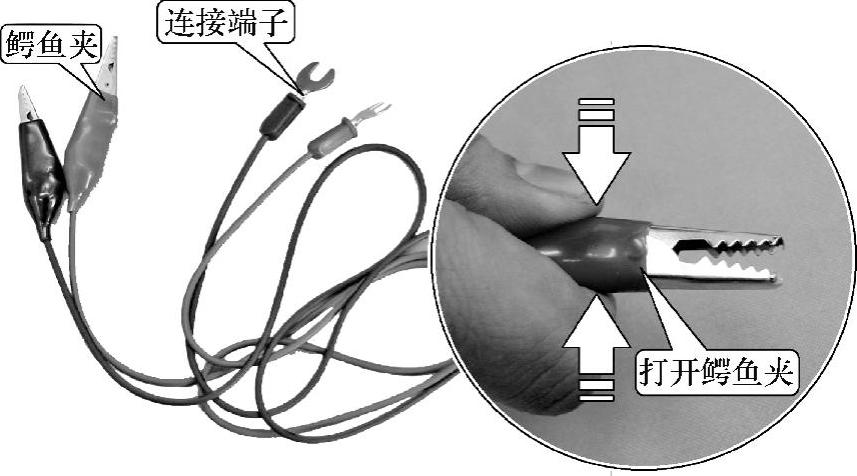

图2-53 测试线

图2-54 拧松绝缘电阻表检测端子

图2-55 连接绝缘电阻表与测试线

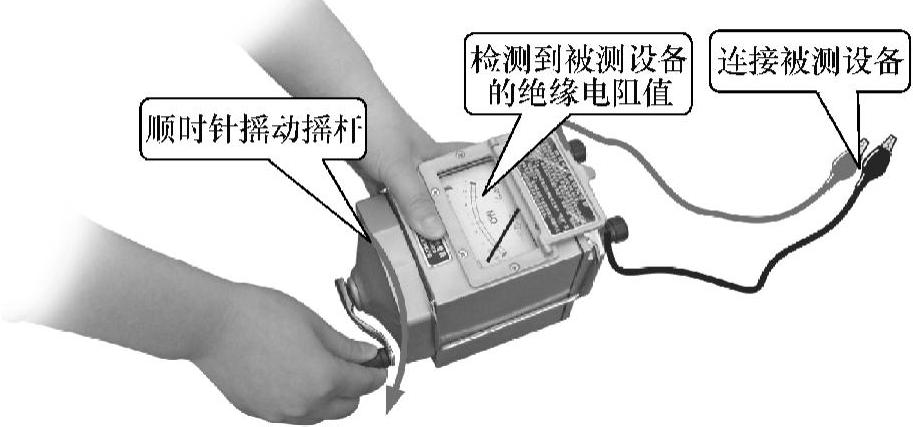

3）连接被测设备，顺时针摇动摇杆，观察被测设备的绝缘电阻值，如图2-56所示。

图2-56 观察设备的绝缘电阻

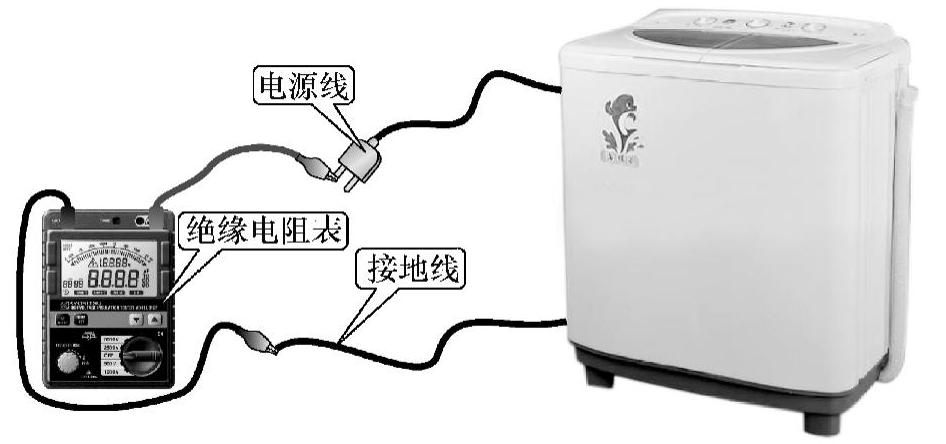

4）检测电力/电器设备（如三相电动机、洗衣机、电冰箱等）的绝缘电阻时，将红色测试线连接待测设备的电源线，黑色测试线连接待测设备的外壳（接地）线，如图2-57所示。

图2-57 检测洗衣机的绝缘性能

2.绝缘电阻表的应用

（1）检测电动机的绝缘电阻

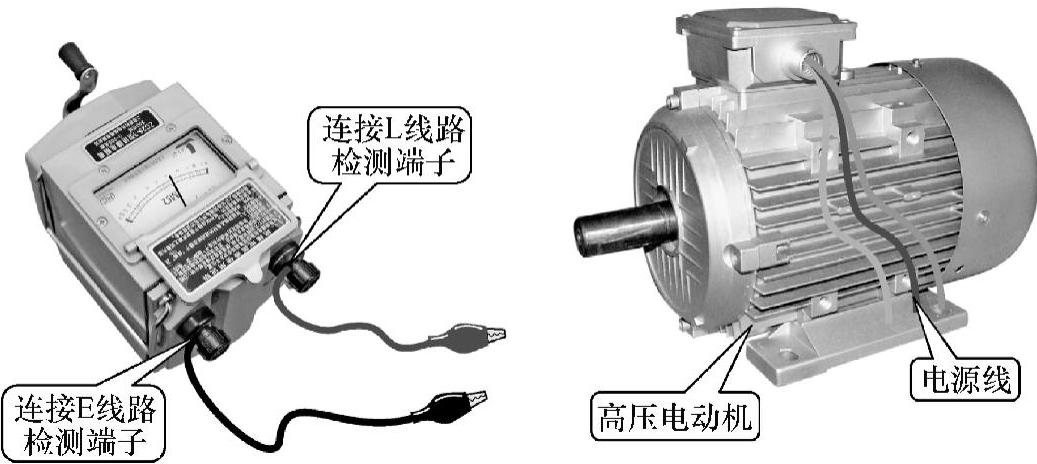

1）将高压电动机放置在地面上，并连接绝缘电阻表与测试线，如图2-58所示。

图2-58 连接绝缘电阻表与测试线

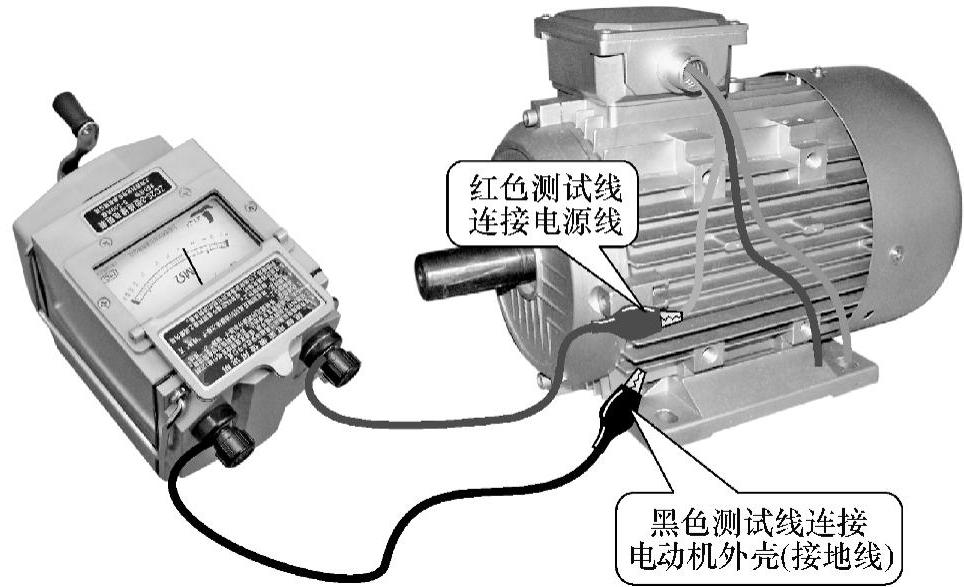

2）使用绝缘电阻表的红色测试线与电动机的一根电源线连接，黑色测试线连接电动机的外壳（接地线），如图2-59所示。

图2-59 连接绝缘电阻表与电动机

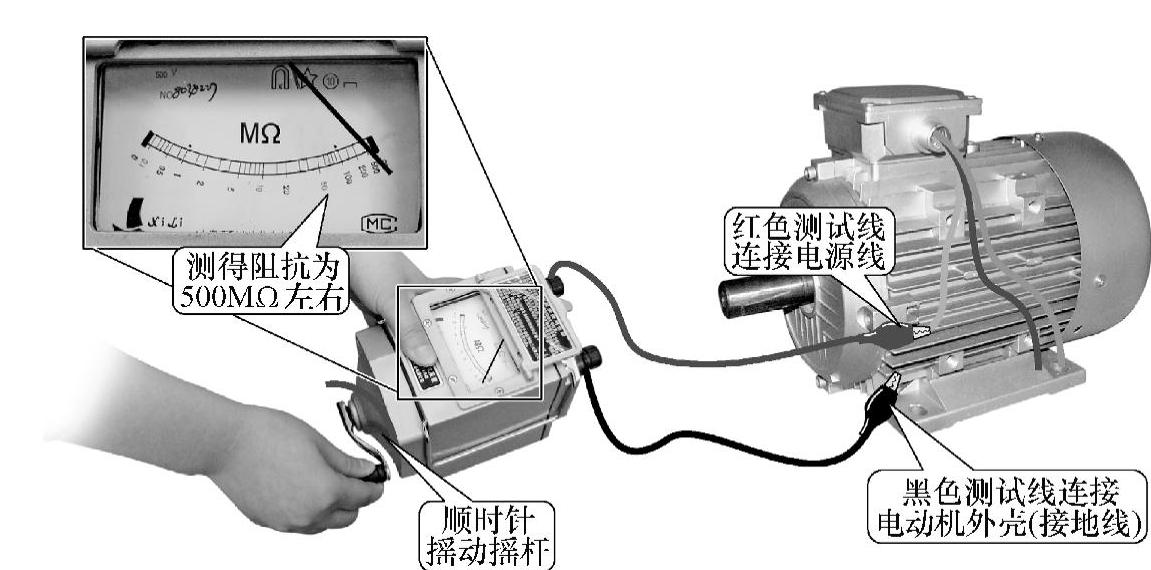

3）用力按住绝缘电阻表，顺时针由慢渐快地摇动摇杆，如图2-60所示，此时，即可检测出高压电动机的绝缘电阻值为500MΩ左右，若测得电动机的阻抗远小于500MΩ，则表明该电动机已经损坏，需要及时进行检测或更换。

图2-60 检测高压电动机绝缘电阻

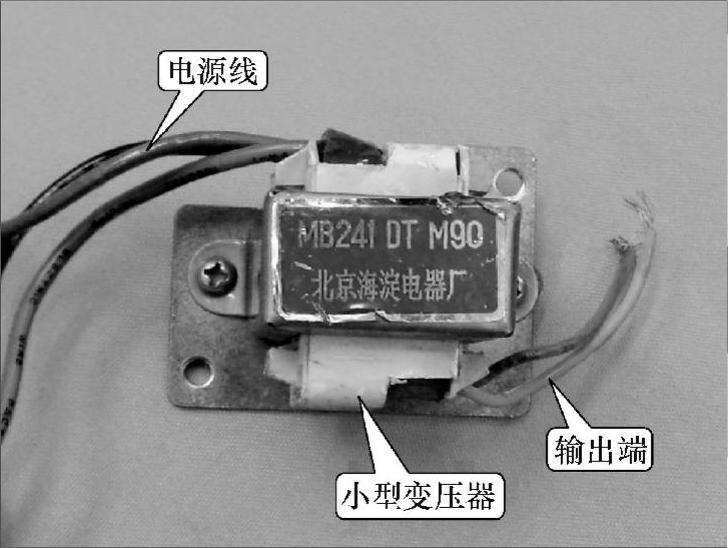

（2）检测变压器的绝缘电阻（见图2-61）

图2-61 小型变压器

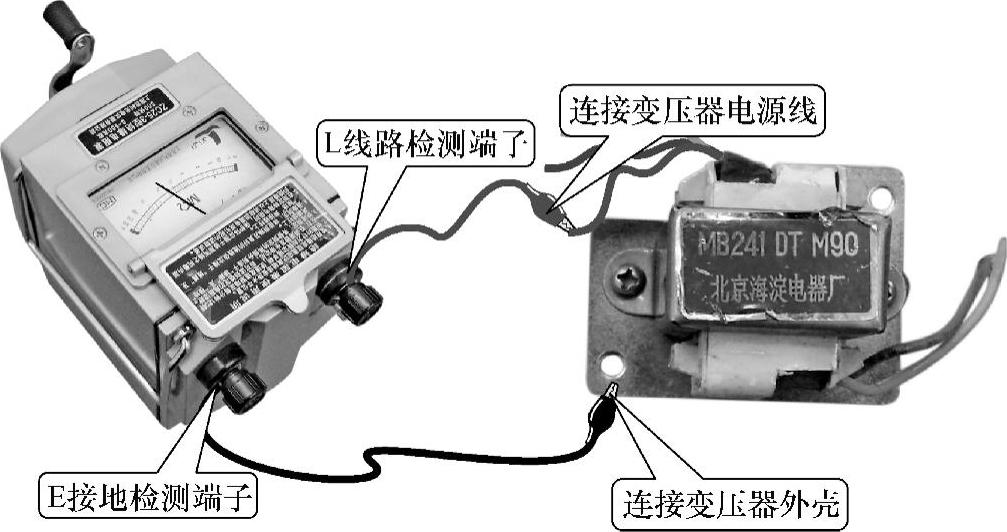

1）将绝缘电阻表与测试线连接完成后，使用绝缘电阻表的红色测试线，连接变压器电源线的其中一根电线，黑色测试线连接变压器的外壳（接地线），如图2-62所示。

图2-62 连接绝缘电阻表与变压器

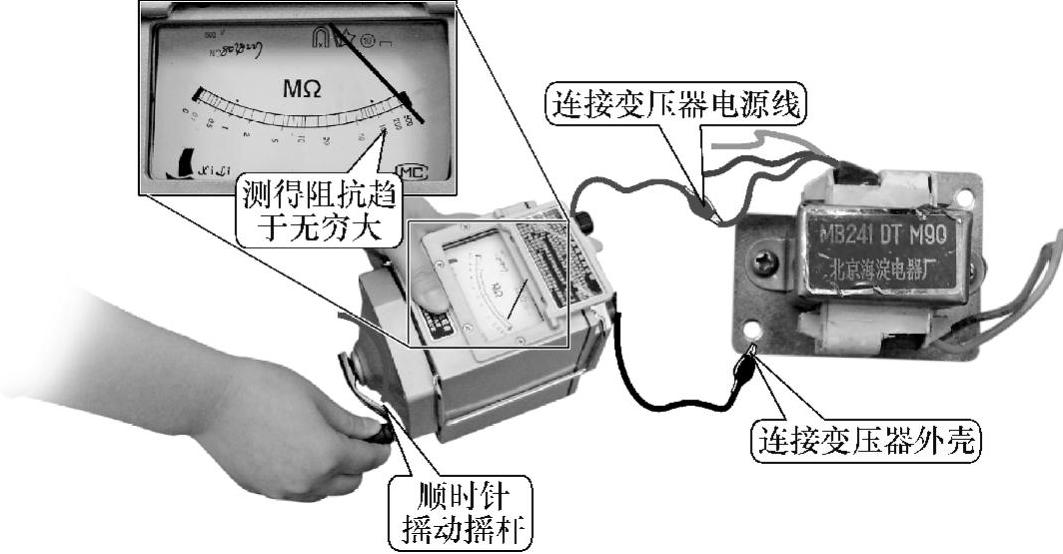

2）按住绝缘电阻表，按顺时针的旋转方向由慢渐快地摇动绝缘电阻表摇杆，如图2-63所示。

若检测出变压器的绝缘电阻趋于无穷大，表明该变压器的绝缘性能良好；若检测测得的绝缘电阻值接近于零，则表明该变压器已经损坏，需要进行更换。

图2-63 检测变压器绝缘电阻
