UC8040双踪示波器测量实例

2023-06-18 理论教育版权反馈

【摘要】：10）测量电路的信号波形时，需要将示波器探头的接地夹接到被测信号发生器的地线上，其操作如图2-43所示。15）观察波形，读取并记录波形相关的参数，图2-48所示为利用示波器测量信号发生器高频调幅信号的波形。图2-41 确定测量示波器的档位图2-42 选择耦合方式图2-43 示波器探头的连接图2-44 示波器的探头与信号发生器连接图2-45 波形调整图2-46 调节亮度旋钮图2-47 微调触发电平旋钮图2-48 信号发生器高频调幅信号

1）首先将示波器的电源线接好，接通电源，其操作如图2-34所示。

图2-34 接通电源

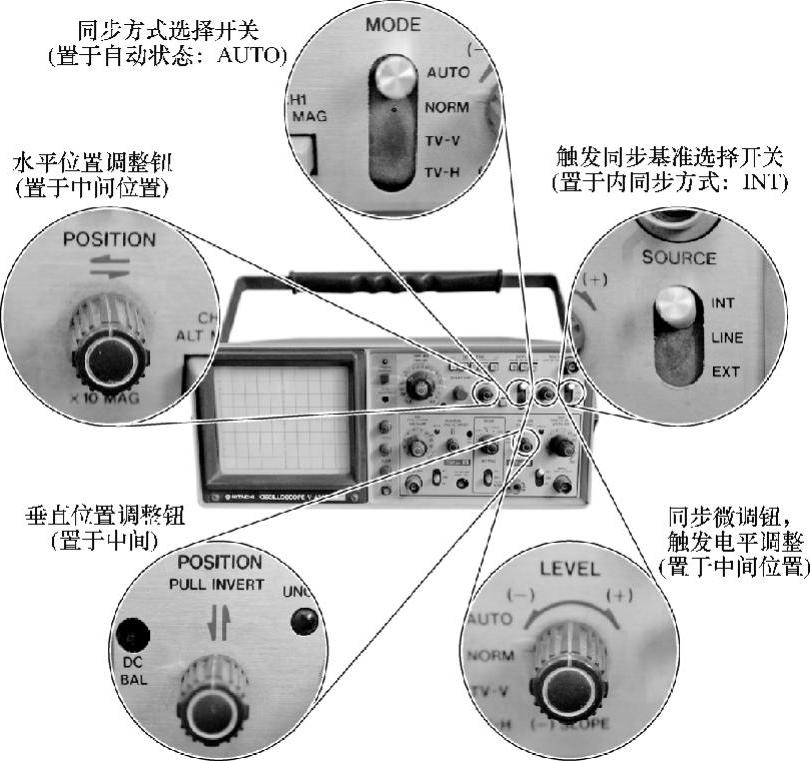

2）开机前检查键钮，键钮初始设置如图2-35所示。

3）按下示波器的电源开关（POWER），电源指示灯亮，表示电源接通，其操作如图2-36所示。

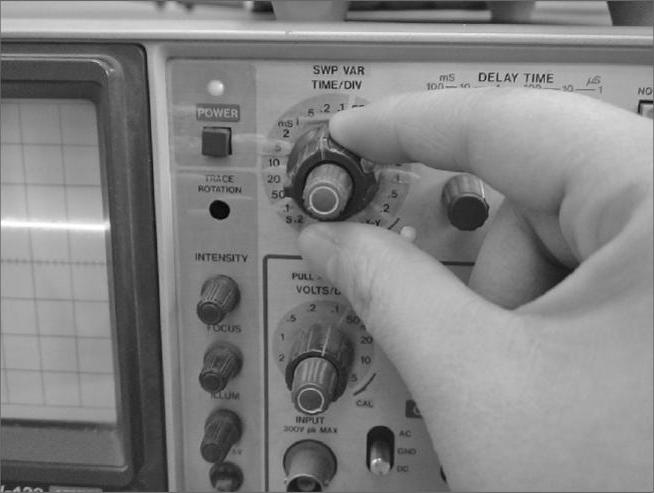

4）调整扫描线的亮度，其操作如图2-37所示。

5）调整显示图像的水平移位旋钮，使示波器上显示的波形在水平方向，其操作如图2-38所示。

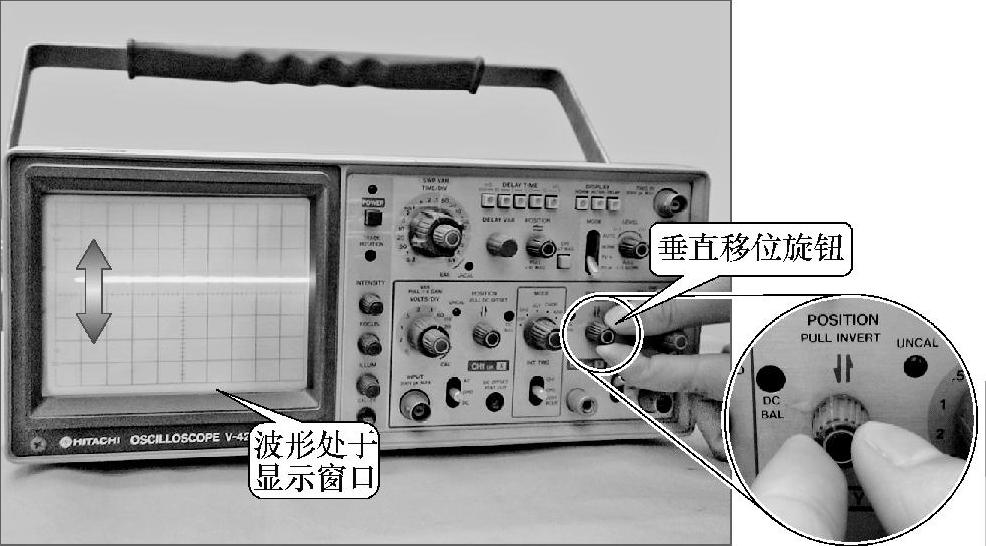

6）调整垂直移位旋钮，使示波器上显示的波形在垂直方向，其操作如图2-39所示。

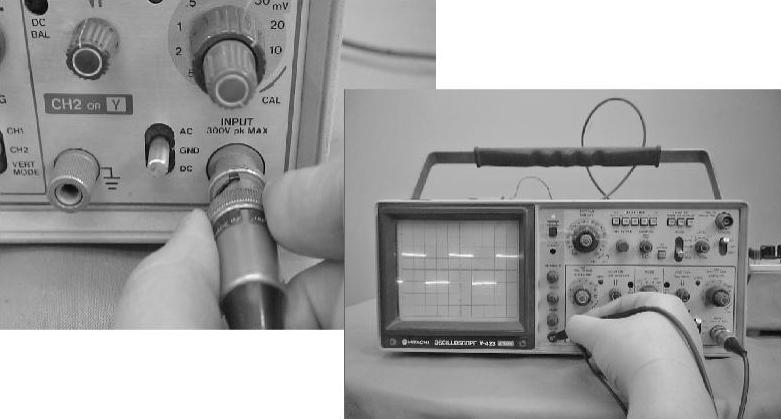

7）将示波器的探头（BNC插头）连接到CH1或CH2垂直输入端，另一端的探头接到示波器的标准信号端口，显示窗口会显示出方波信号波形，检查示波器的准确度，其操作如图2-40所示。

图2-35 开机前检查键钮

图2-36 按下示波器的电源开关

图2-37 示波器各个键钮初始状态示意图

图2-38 调整水平移位旋钮

图2-39 调整垂直移位旋钮

8）估计被测信号的大小，初步确定测量示波器的档位，操作如图2-41所示。

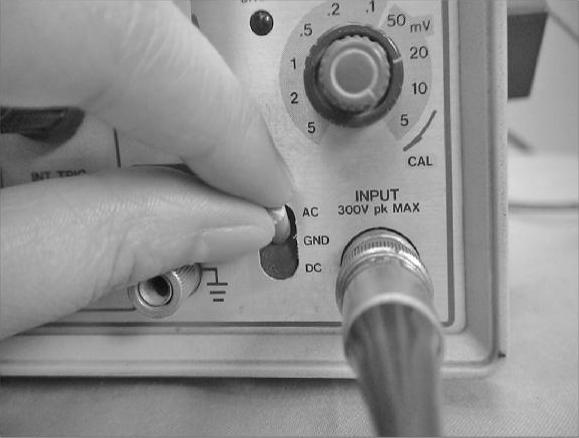

9）将耦合方式选择键拨到“AC”（测交流信号波形）或“DC”（测直流信号波形）位置，其操作如图2-42所示。

10）测量电路的信号波形时，需要将示波器探头的接地夹接到被测信号发生器的地线上，其操作如图2-43所示。

图2-40 检测示波器的准确度

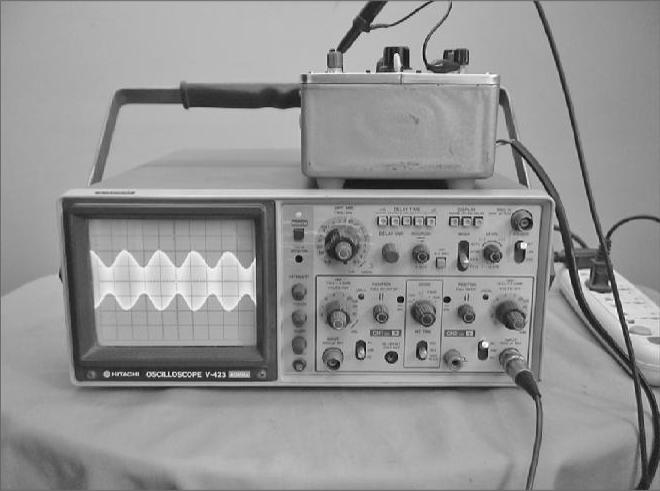

11）将示波器的探头（带挂钩端）接到被测信号发生器的高频调幅信号的输出端，一边观察波形，一边调整信号发生器的幅度调整钮、频率调整钮，使波形大小适当，便于读数，其操作如图2-44所示。

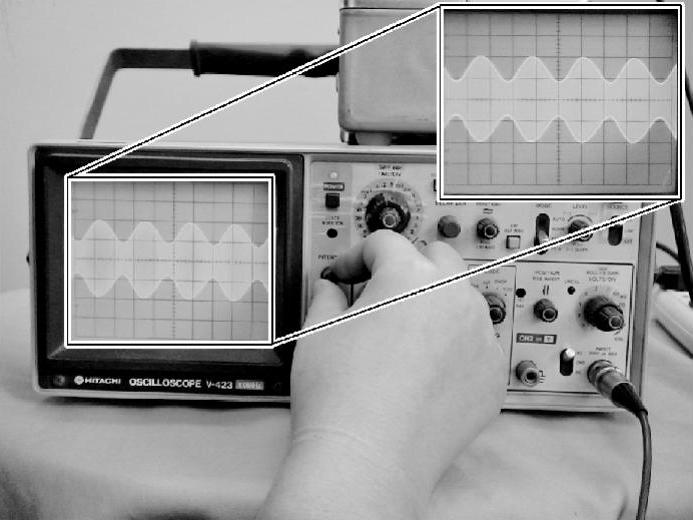

12）若信号波形有些模糊，可以适当调节示波器聚焦旋钮和幅度微调旋钮、频率微调旋钮，使波形清晰，其操作如图2-45所示。

13）若波形暗淡不清，可以适当调节亮度旋钮，使波形明亮清楚，其操作如图2-46所示。

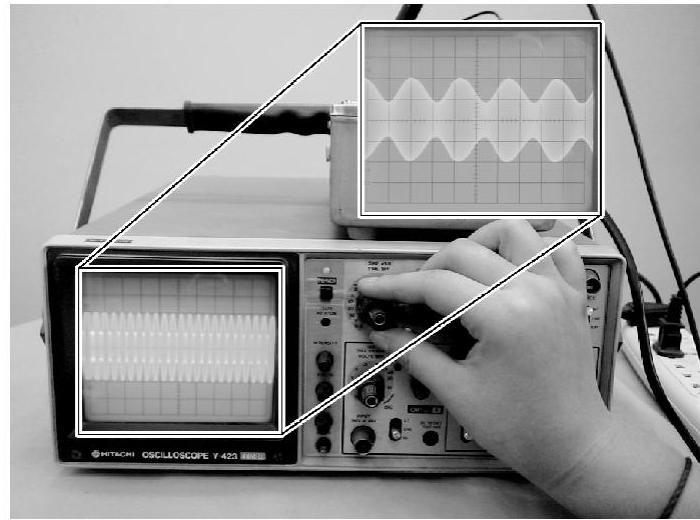

14）若波形不同步，可微调触发电平旋钮，使波形稳定，其操作如图2-47所示。

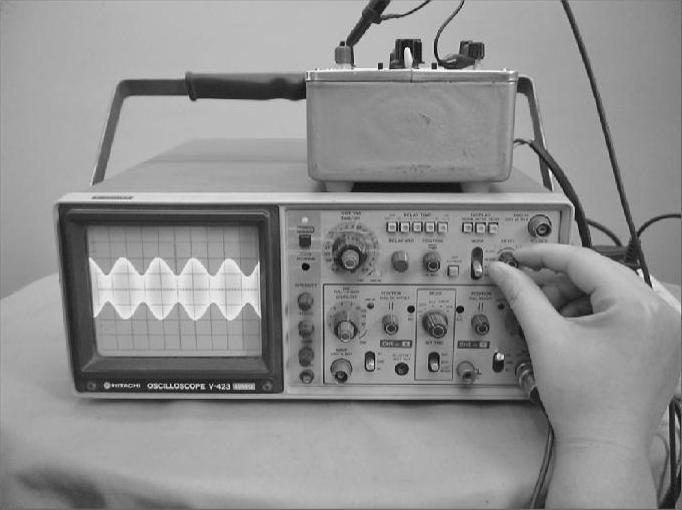

15）观察波形，读取并记录波形相关的参数，图2-48所示为利用示波器测量信号发生器高频调幅信号的波形。

图2-41 确定测量示波器的档位

图2-42 选择耦合方式

图2-43 示波器探头的连接

图2-44 示波器的探头与信号发生器连接

图2-45 波形调整

图2-46 调节亮度旋钮

图2-47 微调触发电平旋钮

图2-48 信号发生器高频调幅信号
