1.测量电压

1）打开数字万用表的开关后，将红、黑表笔分别插入数字万用表的电压检测端VΩHz插孔与公共端COM插孔，如图2-22所示。

2）旋转数字万用表的功能旋钮，将其调整至直流电压检测区域的20档，如图2-23所示。

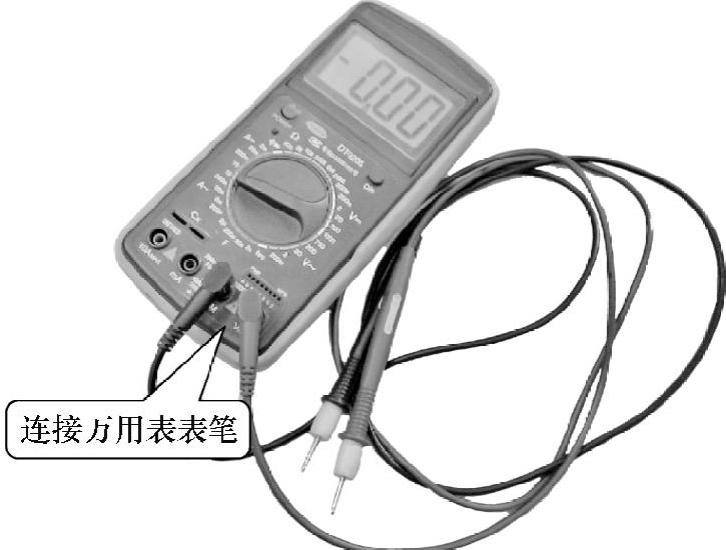

图2-22 连接表笔

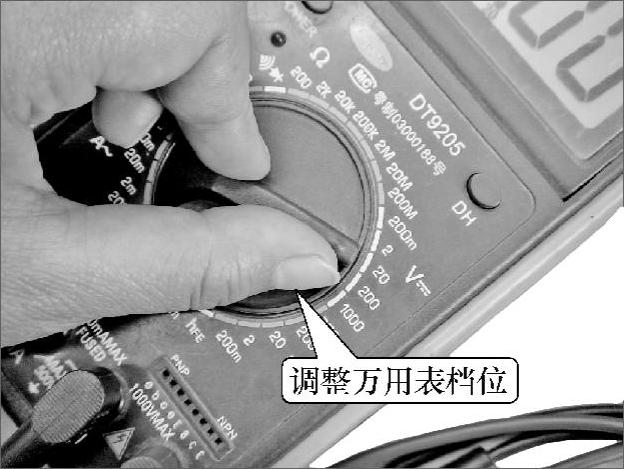

图2-23 调整功能旋钮至电压档

3）将数字万用表的红表笔连接待测电路的正极，黑表笔连接待测电路的负极，如图2-24所示，即可检测出待测电路的电压值。

2.测量电流

1）打开数字万用表的电源开关，如图2-25所示。

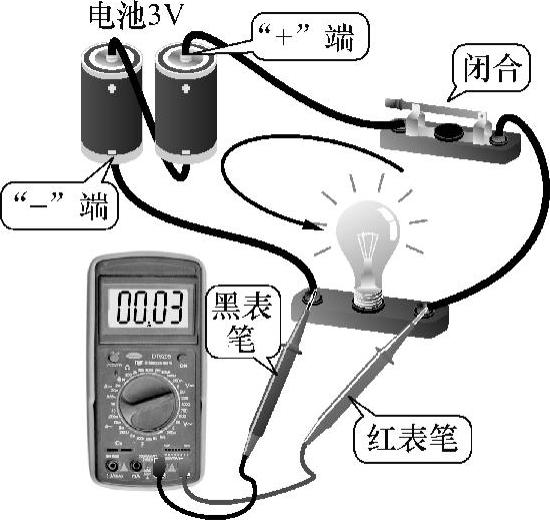

图2-24 检测电压

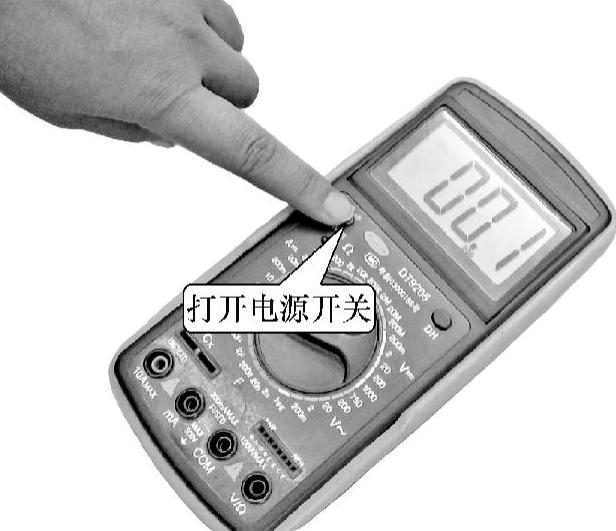

图2-25 打开电源开关

2）将数字万用表的红、黑表笔分别连接到数字万用表的负极性表笔连接插孔和“10AMAX”表笔插孔，如图2-26所示，以防止电流过大无法检测数值。

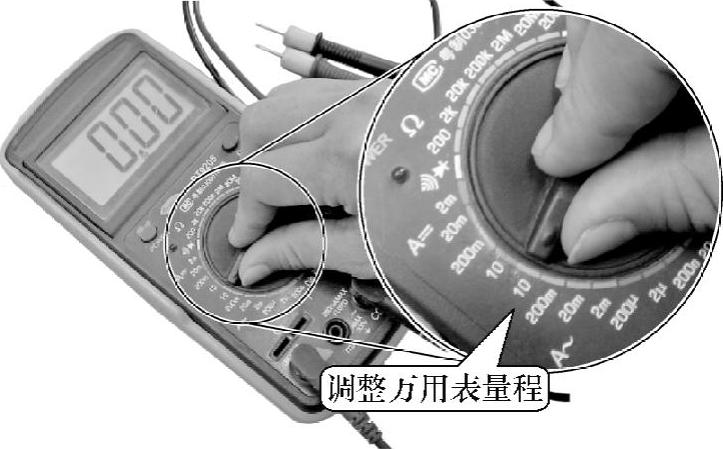

3）将数字万用表功能旋钮调整至直流电流档最大量程处，如图2-27所示。

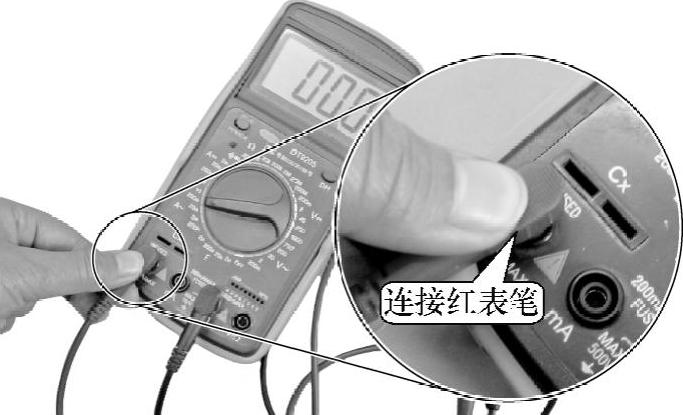

图2-26 连接表笔

图2-27 调整数字万用表量程

4）将数字万用表串联入待测电路中，红表笔连接待测电路的正极，黑表笔连接待测电路的负极，如图2-28所示，即可检测出待测电路的电流值。

3.测量电容器

1）打开数字万用表的电源开关后，将数字万用表的功能旋钮旋转至电容检测区域，如图2-29所示。

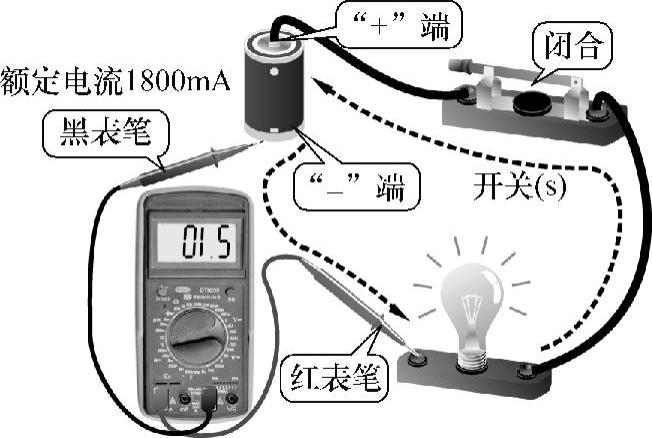

图2-28 检测电流

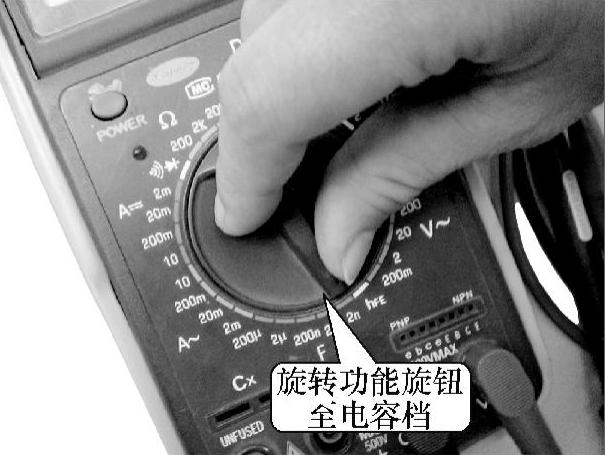

图2-29 调整电容检测档

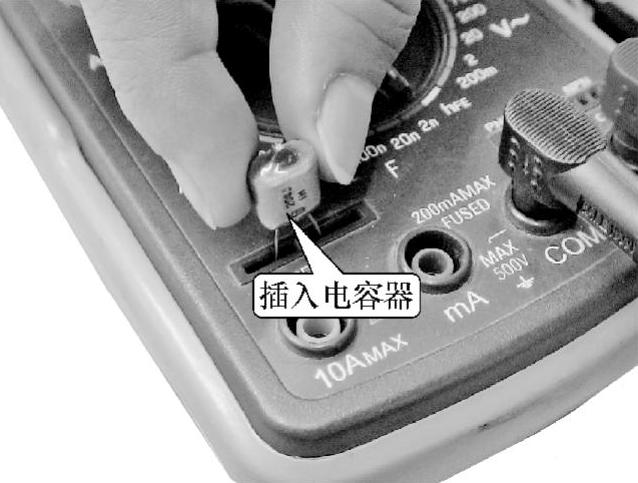

2）将待测电容器的两个引脚，插入数字万用表的电容检测插孔，如图2-30所示，即可检测出该电容器的容量值。

1）将数字万用表的电源开关打开，并将数字万用表的功能旋钮旋转至晶体管检测档，如图2-31所示。

图2-30 检测电容器

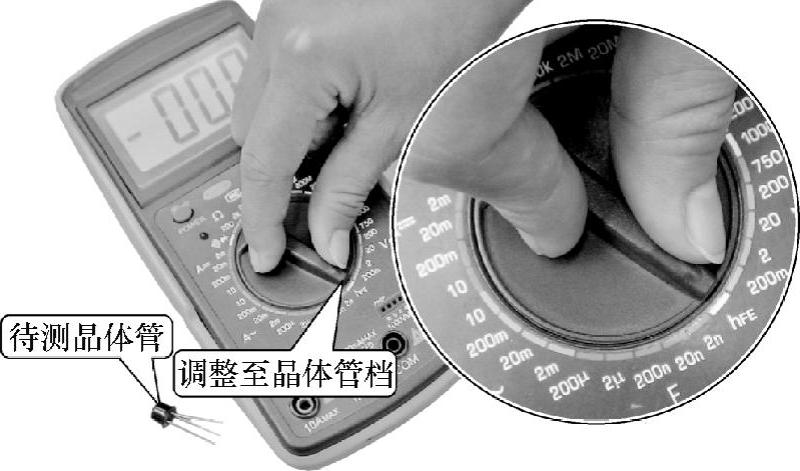

图2-31 功能开关调整至晶体管检测档

2）将已知的待测晶体管，根据晶体管检测插孔的标识插入晶体管检测插孔中，如图2-32所示，即可检测出该晶体管的放大倍数。

5.数字万用表的使用注意事项

1）在测量电阻时，应注意一定不要带电测量。

2）在刚开始测量时，数字万用表可能会出现跳数现象，应等到LCD（液晶显示屏）上所显示的数值稳定后再读数，这样才能确保读数的正确。

3）注意数字万用表的极限参数。掌握出现过载显示、极限显示、低电压指示以及其他声光报警的特征。

图2-32 检测晶体管

4）在更换电池或熔丝前，请将测试表笔从测试点移开，再关闭电源开关。

5）严禁在测量的同时拨动量程开关，特别是在高电压、大电流的情况下，以防产生电弧烧坏将转换开关的触点烧毁。

6）在测量高压时要注意安全，当被测电压超过几百伏时应选择单手操作测量，即先将黑表笔固定在被测电路的公共端，再用一只手持红表笔去接触测试点。

7）在电池没有装好和电池后盖没安装时，不要进行测试操作。

8）换功能和量程时，表笔应离开测试点。
