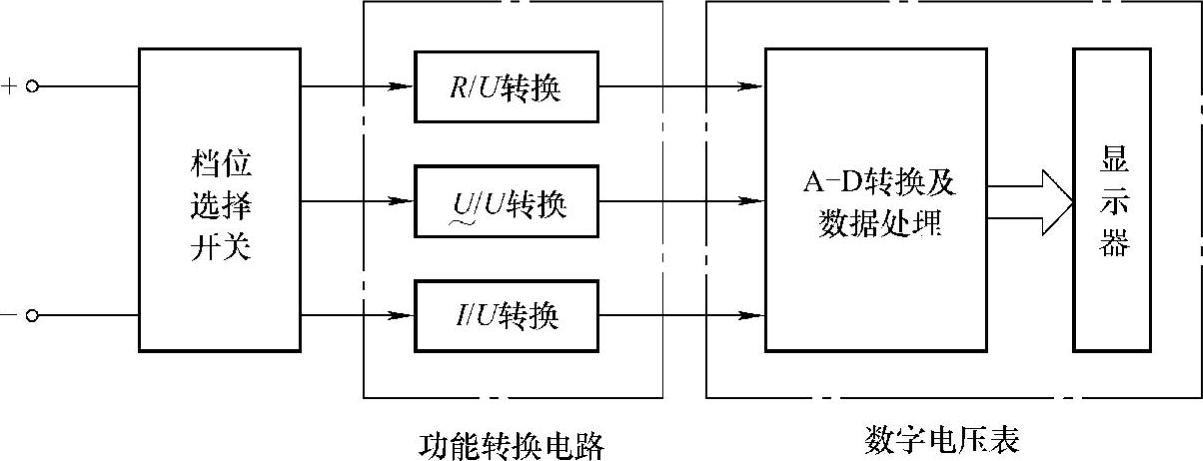

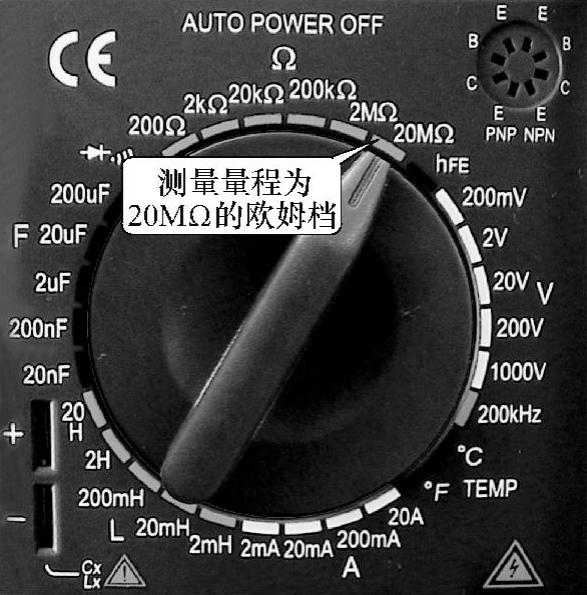

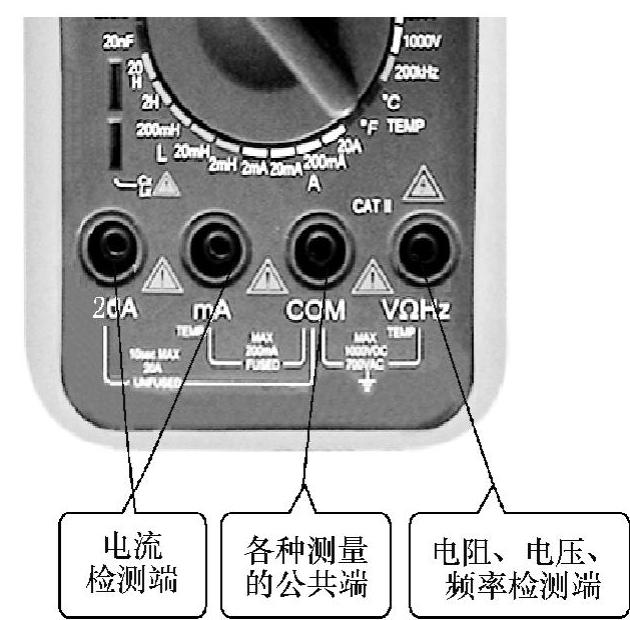

【摘要】：液晶显示屏在测量时，数字万用表是依靠液晶显示屏显示数字来表明被测对象的量值大小的。从图中可以看出，数字万用表是由档位选择开关、功能转换电路和数字电压表组成。图2-19 档位选择开关及各种档位图2-20 面板上的插孔图2-21 数字万用表的组成框图

1.数字万用表的面板介绍

数字万用表的种类很多，但使用方法基本相同，本节就以VC9805A⁺型数字万用表为例来说明数字万用表的使用方法。VC9805A⁺型数字万用表面板如图2-18所示。

从图2-18可以看出，数字万用表面板上主要由液晶显示屏、按键、档位选择开关和各种插孔组成。

（1）液晶显示屏

在测量时，数字万用表是依靠液晶显示屏（简称显示屏）显示数字来表明被测对象的量值大小的。图中的液晶显示屏可以显示4位数字和一个小数点，选择不同档位时，小数点的位置会改变。

（2）按键

VC9805⁺型数字万用表面板上有3个按键，左边标“POWER”的为电源开关键，按下时内部电源启动，万用表可以开始测量；弹起时关闭电源，万用表无法进行测量。中间标“HOLD”的为锁定开关键，当显示屏显示的数字变化时，可以按下该键，显示的数字保持稳定不变。右边标“AC/DC”的为AC/DC切换开关键。
