MF-47型普通万用表的结构和组成简介

2023-06-18 理论教育版权反馈

【摘要】：MF-47型普通万用表是磁电系多量程万用表，能测量直流电流、直流电压、交流电压以及直流电阻等多种基本电量，被广泛地应用于电子实验技术和电器的维修和测试之中。图2-15 MF-47型普通万用表面板指针式万用表的形式很多，但基本结构是类似的。指针式万用表的结构主要由表头、转换开关、测量线路、表笔和表笔插孔4部分组成。另外MF-47型万用表还提供2500V交直流电压扩大插孔以及5A的直流电流扩大插孔。

MF-47型普通万用表面板如图2-15所示。从图2-15可以看出，指针式万用表面板上主要由刻度盘、档位选择开关、旋钮和一些插孔组成。

MF-47型普通万用表是磁电系多量程万用表，能测量直流电流、直流电压、交流电压以及直流电阻等多种基本电量，被广泛地应用于电子实验技术和电器的维修和测试之中。

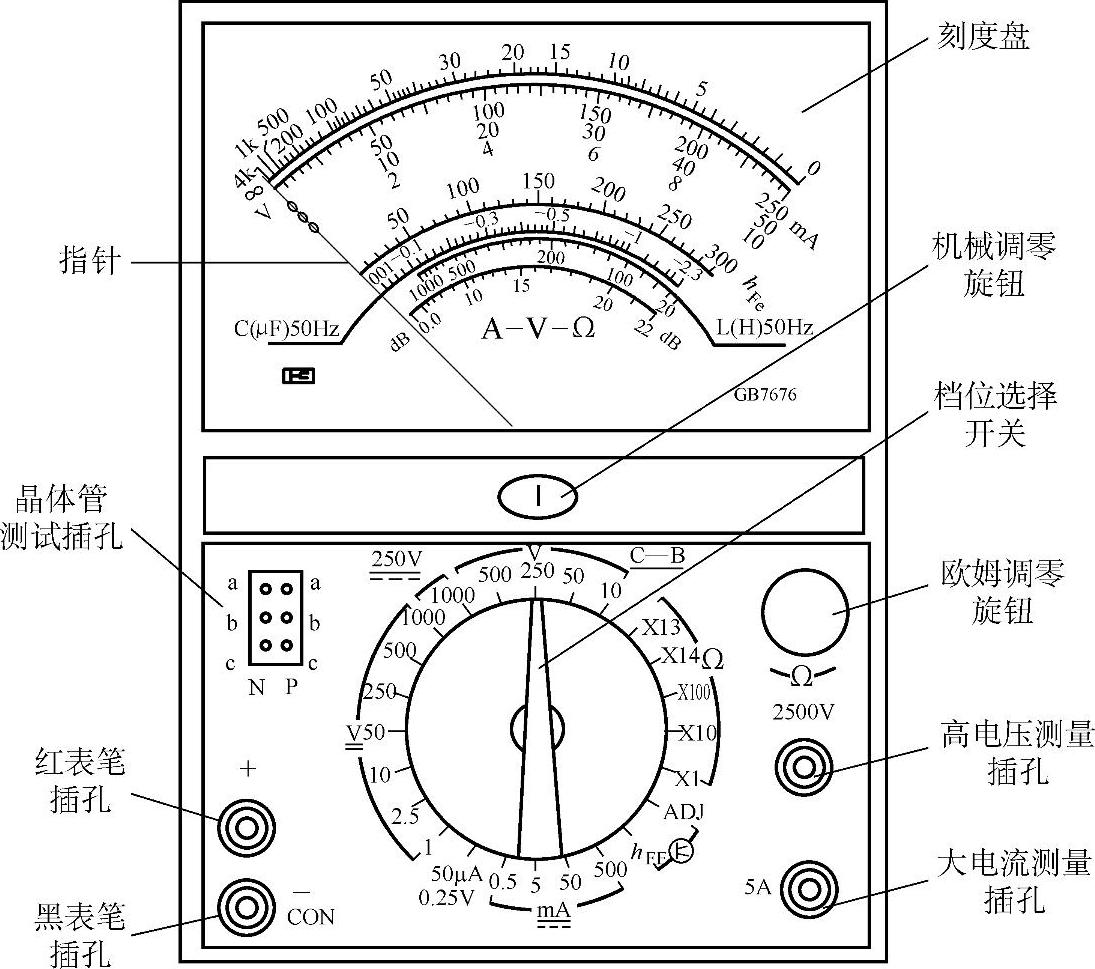

图2-15 MF-47型普通万用表面板

指针式万用表的形式很多，但基本结构是类似的。指针式万用表的结构主要由表头、转换开关（又称选择开关）、测量线路、表笔和表笔插孔4部分组成。

1.表头

采用高灵敏度的磁电系机构，是测量的显示装置。万用表的表头实际上是一个灵敏电流表，测量电阻、电压和电流都经过电路转换成驱动电流表的电流。电流表的结构如图2-16所示。表头上的表盘印有多种符号，刻度线和数值。符号A-V-Ω表示这只电表是可以测量电流、电压和电阻的多用表。表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。符号“”或“DC”表示直流，“～”或“AC”表示交流，“”表示交流和直流共用的刻度线。刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。另外表盘上还有一些表示表头参数的符号：如DC20kΩ/V、AC9kΩ/V等。表头上还设有机械零位调整旋钮（螺钉），用以校正指针在左端指零位。

2.转换开关

用来选择被测电量的种类和量程（或倍率），万用表的选择开关是一个多档位的旋转开关，用来选择测量项目和量程（或倍率）。档位选择开关如图2-17所示，一般的万用表测量项目包括：“”（直流电流）、“”（直流电压）、“”（交流电压）、“Ω”（电阻）。每个测量项目又划分为几个不同的量程（或倍率）以供选择。

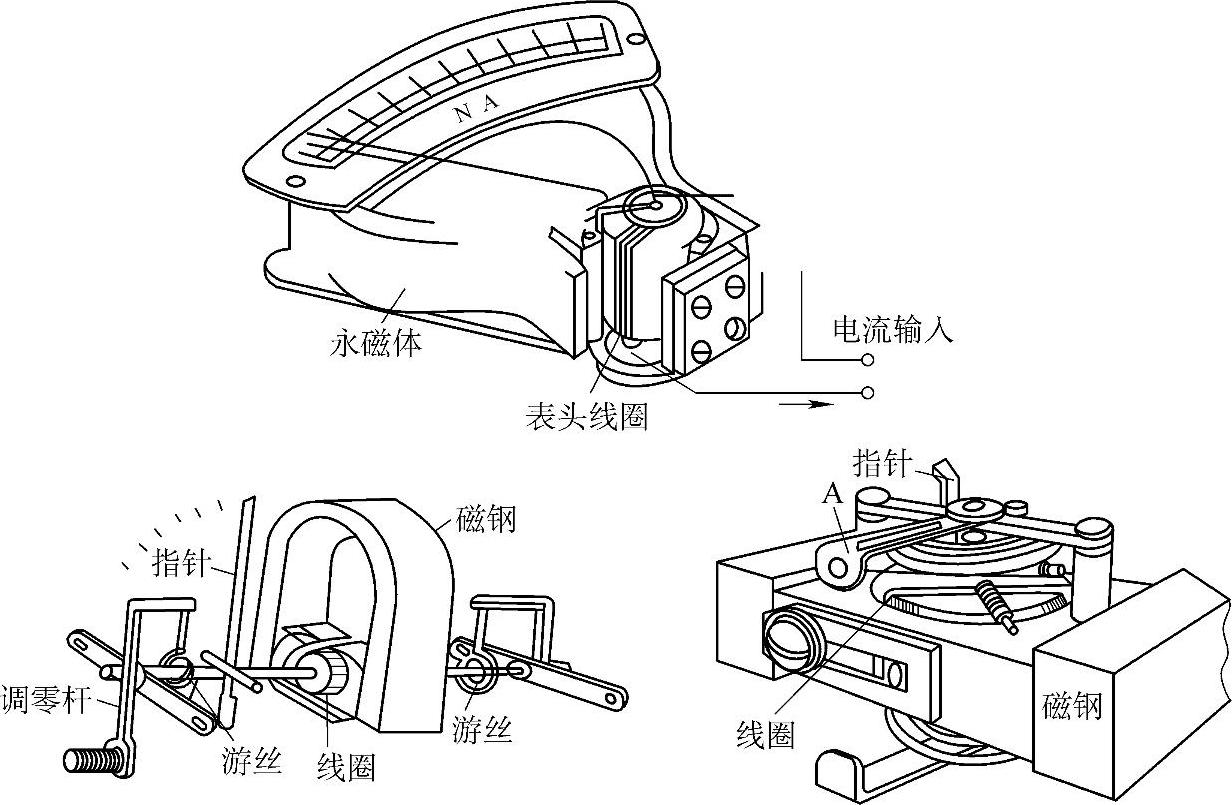

图2-16 电流表的结构

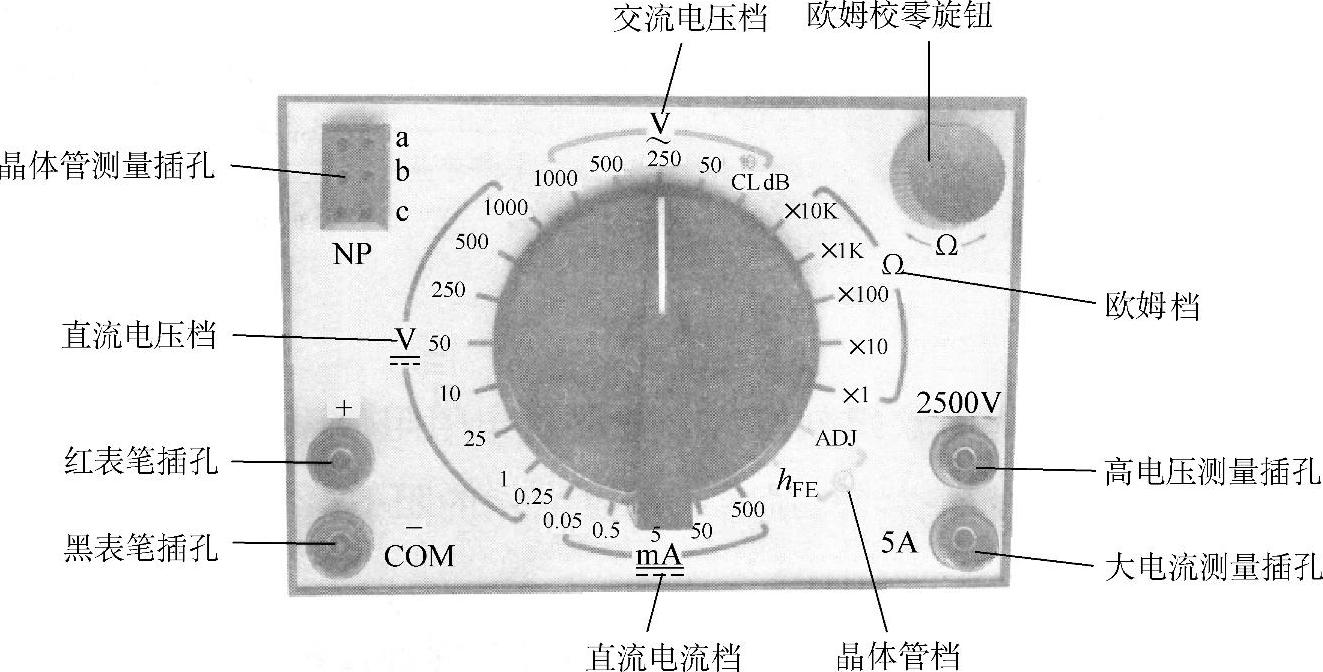

图2-17 档位选择开关及插孔

3.测量线路

将不同性质和大小的被测电量转换为表头所能接受的直流电流。图2-15为MF-47型万用表外形图，该万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。当转换开关拨到直流电流档，可分别与5个接触点接通，用于500mA、50mA、5mA、0.5mA和50μA量程的直流电流测量。同样，当转换开关拨到欧姆档，可用×1、×10、×100、×1k、×10k倍率分别测量电阻；当转换开关拨到直流电压档，可用于0.25V、1V、2.5V、10V、50V、250V、500V和1000V量程的直流电压测量；当转换开关拨到交流电压档，可用于10V、50V、250V、500V、1000V量程的交流电压测量。

4.表笔和表笔插孔

表笔分为红、黑两只。使用时应将红色表笔插入标有“+”号的插孔中，黑色表笔插入标有“-”号的插孔中。另外MF-47型万用表还提供2500V交直流电压扩大插孔以及5A的直流电流扩大插孔。使用时分别将红表笔移至对应插孔中即可。
