如何安全使用电烙铁焊接导电地面？

2023-06-18 理论教育版权反馈

【摘要】：在混凝土和泥土等导电地面使用电烙铁，其外壳必须可靠接地，以免触电。松香适用于所有电子元器件和小线径线头的焊接；松香酒精溶液适用于小线径线头和强电电路中小容量元件的焊接；焊膏适用于大线径线头的焊接和大截面导体表面或连接处的加固搪锡；盐酸适用于钢制件连接处表面搪锡或钢之间的连接焊接。7）使用中的电烙铁不可搁在木架上，而应放在特制的烙铁架上，以免烫坏导线或其他物件引起火灾。

电烙铁是钎焊（也称锡焊）的热源，其规格有15W、25W、35W、75W、100W、300W等多种。功率在35W以上的电烙铁通常用于强电元件的焊接，弱电元件的焊接一般使用功率为15W、25W等级的电烙铁。

（1）电烙铁的分类

电烙铁有外热式和内热式两种，如图2-14所示。内热式的发热元件在烙铁头的内部，其热效率较高；外热式电烙铁的发热元件在外层，烙铁头置于中央的孔中，其热效率较低。电烙铁的功率应选用适当，功率过大不但浪费电能，而且会烧坏弱电元件；功率过小，则会因热量不够而影响焊接质量（出现虚焊、假焊）。在混凝土和泥土等导电地面使用电烙铁，其外壳必须可靠接地，以免触电。

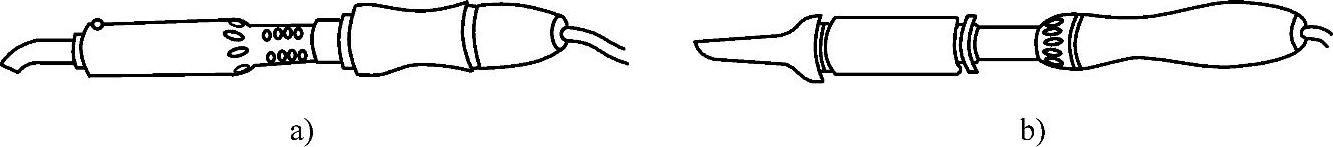

图2-14 电烙铁

a）外热式 b）内热式

（2）钎焊材料的分类

钎焊材料分为焊料和焊剂两种。

1）焊料是指焊锡或纯锡，常用的有锭状和丝状两种。丝状焊料称为焊锡条，通常在其中心包有松香，使用很方便。

2）焊剂有松香、松香酒精溶液（松香40%、酒精60%）、焊膏和盐酸（加入适量锌，经过化学反应才可使用）等几种。松香适用于所有电子元器件和小线径线头的焊接；松香酒精溶液适用于小线径线头和强电电路中小容量元件的焊接；焊膏适用于大线径线头的焊接和大截面导体表面或连接处的加固搪锡；盐酸适用于钢制件连接处表面搪锡或钢之间的连接焊接。

（3）电烙铁基本操作方法

1）焊接前用电工刀或纱布清除连接线断的氧化层，然后在焊接处涂上适量的焊剂。

2）将含有焊锡的烙铁焊头先沾一些焊剂，然后对准焊接点下焊，焊头停留时间随焊件大小而定。

3）焊接点必须焊牢焊透，锡液必须充分渗透，焊接处表面应光滑并有光泽，不得有虚假焊点和夹生焊点。虚假焊是指焊件表面没有充分镀上锡，焊件之间没有被锡固定，其原因是焊件表面的氧化层未清除干净或焊剂用得过少。夹生焊是指锡未充分熔化，焊件表面的锡点粗糙，焊点强度低，其原因是烙铁温度不够和烙铁焊头在焊点停留时间太短。

4）使用过程中应轻拿轻放，不得敲击电烙铁，以免损坏内部发热元件。

5）烙铁头应经常保持清洁，使用时可常在石棉毡上擦几下以除去氧化层。使用一段时期后，烙铁头表面可能出现不能上锡（“烧死”）现象，此时可先用刮刀刮去焊锡，再用锉刀清除表面黑灰色的氧化层，重新浸锡。

6）烙铁使用日久，烙铁头上可能出现凹坑，影响正常焊接。此时可用锉刀对其整形，加工到符合要求的形状再浸锡。

7）使用中的电烙铁不可搁在木架上，而应放在特制的烙铁架上，以免烫坏导线或其他物件引起火灾。

8）使用烙铁时不可随意甩动，以免焊锡溅出伤人。
