如何正确使用低压验电器？

2023-06-18 理论教育版权反馈

【摘要】：低压验电器又称试电笔、测电笔。使用低压验电器，必须按图2-2所示正确姿势握笔，以食指触及笔尾的金属体，笔尖触及被测物体，使氖管小窗背光朝向测试者。图2-1 低压验电器a）钢笔式 b）螺钉旋具式 c）数字显示式图2-2 低压验电器的正确握法a）钢笔式验电器 b）螺钉旋具式验电器※注意：1）使用以前，先检查电笔内部有无柱形电阻，若无电阻，严禁使用。否则，将发生触电事故。

低压验电器又称试电笔、测电笔（简称电笔）。按其结构形式分为钢笔式和螺钉旋具式两种，按其显示元件不同分为氖管发光指示式和数字显示式两种。

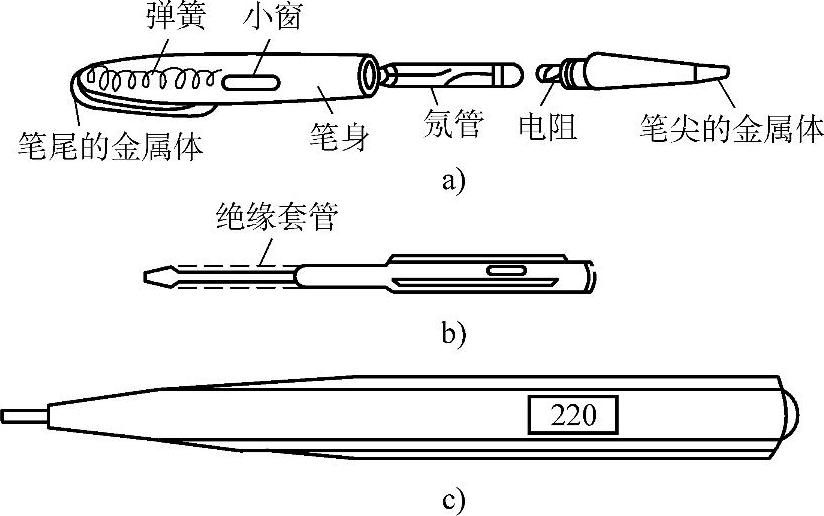

氖管发光指示式验电器由氖管、电阻、弹簧、笔身和笔尖等部分组成，如图2-1a、b所示；数字显示式验电器如图2-1c所示。

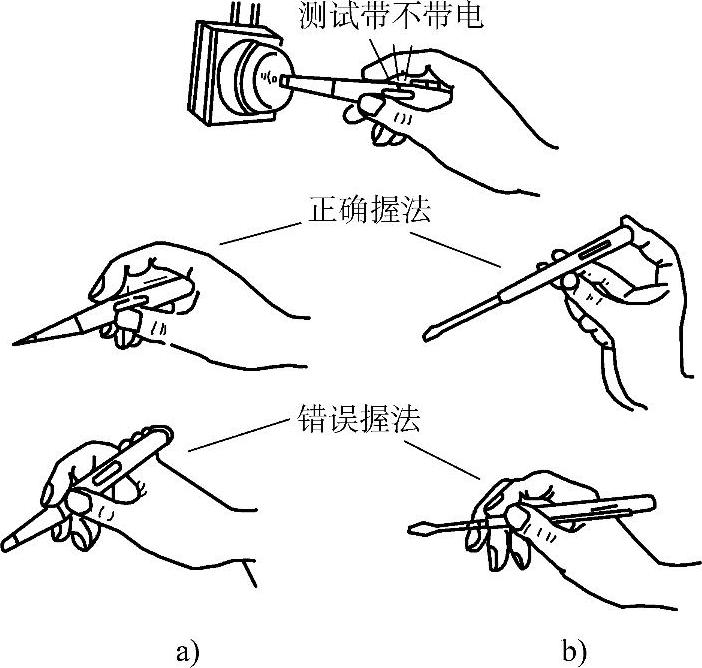

使用低压验电器，必须按图2-2所示正确姿势握笔，以食指触及笔尾的金属体，笔尖触及被测物体，使氖管小窗背光朝向测试者。当被测物体带电时，电流经带电体、电笔、人体到大地构成通电回路。只要带电体与大地之间的电位差超过60V，电笔中的氖管就发光，电压高发光强，电压低发光弱。用数字显示式测电器验电，其握笔方法与氖管指示式相同，但带电体与大地间的电位差在2～500V之间，电笔都能显示出来。由此可见，使用数字式测电笔，除了能知道线路或电气设备是否带电以外，还能够知道带电体电压的具体数值。
