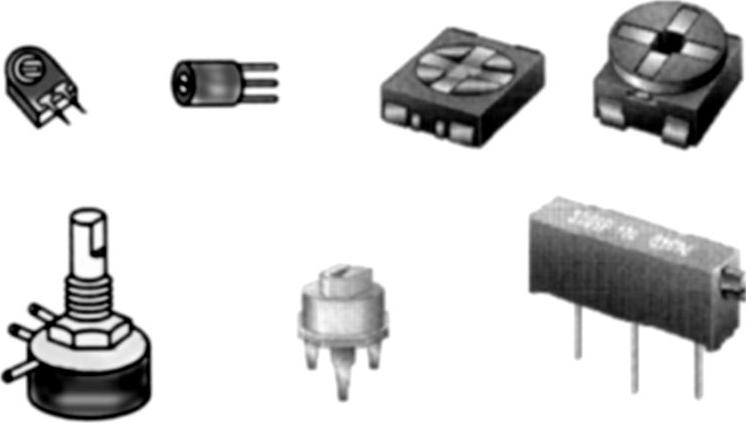

常用电阻器的外形如图1-31所示。

在检修故障时，常常离不开电阻器的检测。检测电阻器的方法有直观法和测量法。

直观法是用肉眼直接观察电阻器，看有无烧焦、烧黑、断脚以及帽头松脱现象，若出现这些现象，说明电阻器有问题，应更换。

测量法是指用万用表测量电阻器的阻值，看其阻值是否正常。

（1）固定电阻器的检测

图1-31 常用电阻器的外形

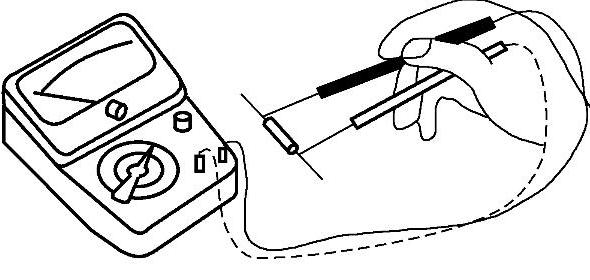

图1-32 固定电阻器的检测

如图1-32所示，将两表笔（不分正负）分别与电阻器的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻器标称值的大小来选择量程。由于欧姆档刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20%～80%弧度范围内，以使测量更准确。根据电阻误差等级不同。

读数与标称阻值之间分别允许有±5%、±10%或±20%的偏差。如不相符，超出偏差范围，则说明该电阻值变值了。

※注意：测试时，特别是在测几十千欧以上阻值的电阻器时，手不要触及表笔和电阻器的导电部分；被检测的电阻器从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻器的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。

（2）电位器的检测

1）标称阻值的检测。测量时，选用万用表欧姆档的适当量程，将两表笔分别接在电位器两个固定引脚焊片之间，先测量电位器的总阻值是否与标称阻值相同。若测得的阻值为无穷大或较标称阻值大，则说明该电位器已开路或变值损坏。

然后再将两表笔分别接电位器中心头与两个固定端中的任一端，慢慢转动电位器手柄，使其从一个极端位置旋转至另一个极端位置，正常的电位器，万用表指针指示的电阻值应从标称阻值（或0Ω）连续变化至0Ω（或标称阻值）。整个旋转过程中，指针应平稳变化，而不应有任何跳动现象。若在调节电阻值的过程中指针有跳动现象，则说明该电位器存在接触不良的故障。直滑式电位器的检测方法与此相同。

2）带开关电位器的检测。对于带开关的电位器，除应按以上方法检测电位器的标称阻值及接触情况外，还应检测其开关是否正常。先旋转电位器轴柄，检查开关是否灵活，接通、断开时是否有清脆的“喀哒”声。用万用表R×1档，两表笔分别在电位器开关的两个外接焊片上，旋转电位器轴柄，使开关接通，万用表上指示的电阻值应由无穷大（∞）变为0Ω。再关断开关，万用表指针应从0Ω返回“∞”处。测量时应反复接通、断开电位器开关，观察开关每次动作的反应。若开关在“开”的位置阻值不为0Ω，在“关”的位置阻值不为无穷大，则说明该电位器的开关已损坏。
