单相异步交流电动机由前端盖、后端盖、轴承、定子铁心、定子绕组、转子、起动元件等部分组成，其结构如图1-24所示。

1.前、后端盖

它是用铸铁、铝合金、薄铁板制作而成。为了保证安装精度，家用电器中电动机的前、后端盖大部分用薄铁板冲压成形。

2.轴承

微型电动机中的轴承有两种类型：一种是滚珠轴承，另一种是含油轴承，它们有高强度、耐磨性好，尺寸精度高、稳定性好的优点。前者是用轴承钢加工而成，工艺复杂、成本高；后者是用粉末冶金构件加工而成，避免了很多机械加工上的麻烦，它有多孔，使用前在热油中浸润，使微小孔中充满润滑油，当轴与轴承高速运转、摩擦发热时，油自动渗出。

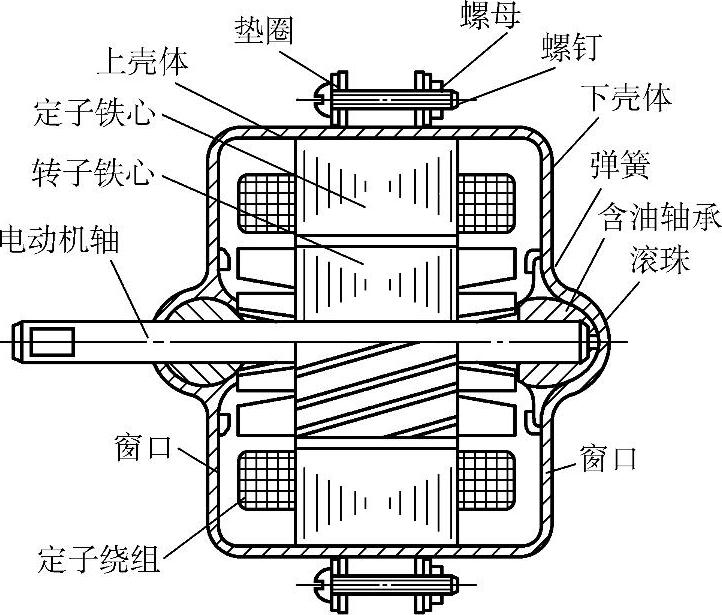

图1-24 单相异步交流电动机的结构

3.定子铁心

它是用硅钢片按一定的形状冲压、叠压成圆柱形，圆柱内侧均匀分布有线槽。

4.定子绕组

由两套线圈组成：一套是主绕组（运行绕组），一套是副绕组（起动绕组），两套绕组沿定子的内圆相间嵌放，并错开一定的空间角度。主、副绕组同槽嵌放时，则副绕组在上，主绕组在下。绕组之间的连线，应按定子绕组展开图接线。绕组嵌放一般有两种方式：一种是同心排列，如图1-25所示；另一种是等距排列。

5.转子

单相异步交流电动机均采用笼型转子，其结构如图1-26所示，它包括转子铁心、转轴、笼型转子（转子绕组）3部分。转子铁心与定子铁心材料相同，线槽形状和位置不同，在圆柱外侧。转子铁心与转轴是过盈配合。转子绕组是用铝锭熔化后，采用离心浇铸，形成笼型转子。由于单相异步交流电动机无起动转矩，所以不能自行起动。除了电动机装有起动绕组外，还需要借助电容器、起动继电器和离心开关完成起动任务。

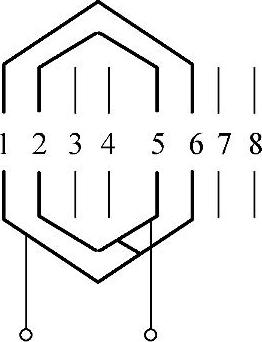

图1-25 同心式绕组

图1-26 笼型转子的结构
