Stage1.创建工序
Step1.选择下拉菜单
命令，在“创建工序”对话框的
下拉列表中选择
选项，在
区域中单击“型腔铣”按钮
，在
下拉列表中选择
选项，在
下拉列表中选择刀具
选项，在
下拉列表中选择
选项，在
下拉列表中选择
选项，使用系统默认的名称CAVITY_MILL_1。
Step2.单击
按钮，系统弹出“型腔铣”对话框。
Stage2.设置一般参数
在“型腔铣”对话框的
下拉列表中选择
选项，在
下拉列表中选择
选项，在
文本框中输入值50.0，在
下拉列表中选择
选项，在
文本框中输入值0.5。
Stage3.设置切削参数
注：本Stage的详细操作过程请参见随书光盘中video\ch10.03\reference文件下的语音视频讲解文件panel_mold_core-r02.exe。
Stage4.设置非切削移动参数
采用系统默认的参数设置值。
Stage5.设置进给率和速度
Step1.在“型腔铣”对话框中单击“进给率和速度”按钮
，系统弹出“进给率和速度”对话框。
Step2.选中
区域中的
复选框，在其后的文本框中输入值1250.0，按Enter键，单击
按钮；在
区域的
文本框中输入值400.0，按Enter键，然后单击
按钮，其他参数采用系统默认设置值。
Step3.单击
按钮，完成进给率和速度的设置，系统返回“型腔铣”操作对话框。
Stage6.生成刀路轨迹并仿真
生成的刀路轨迹如图10.3.8所示，2D动态仿真加工后的模型如图10.3.9所示。

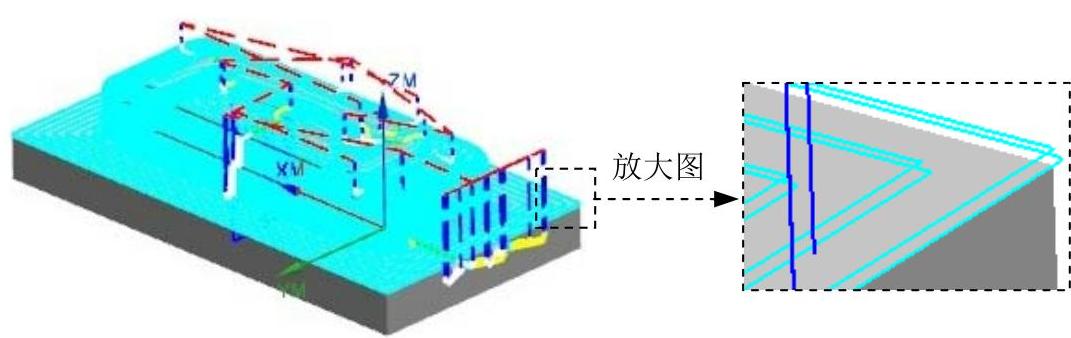

图10.3.8 刀路轨迹

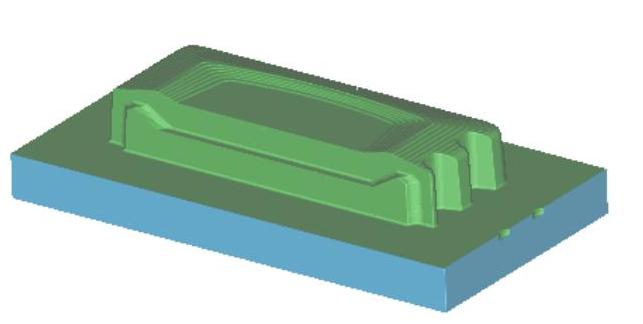

图10.3.9 2D仿真结果
