Stage1.创建工序
Step1.选择下拉菜单
命令，系统弹出“创建工序”对话框。
Step2.确定加工方法。在
下拉列表中选择
选项，在
区域中单击“底壁加工”按钮
，在
下拉列表中选择
选项，在
下拉列表中选择
选项，在
下拉列表中选择
选项，在
下拉列表中选择
选项，采用系统默认的名称。
Step3.单击
按钮，系统弹出“底壁加工”对话框。
Stage2.指定切削区域
Step1.在“底壁加工”对话框的
区域中单击“选择或编辑切削区域几何体”按钮
，系统弹出“切削区域”对话框。
Step2.选取如图10.2.8所示的面为切削区域（共两个面），单击
按钮，完成切削区域的创建，同时系统返回到“底壁加工”对话框。
Stage3.指定壁几何体
在“底壁加工”对话框的
区域中选中
复选框，单击指定壁几何体右侧的“显示”按钮
，结果如图10.2.9所示。

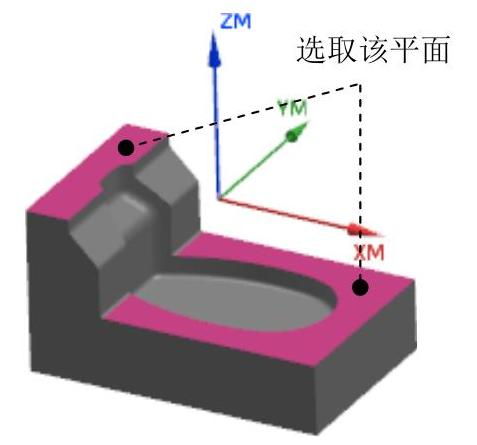

图10.2.8 指定切削区域

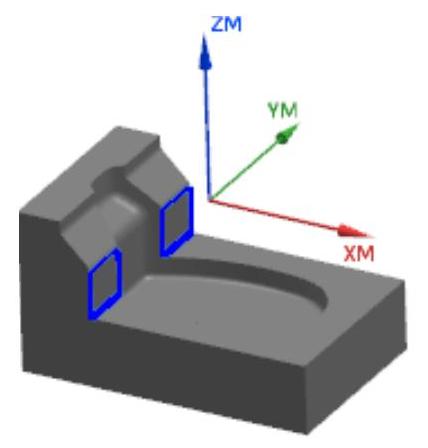

图10.2.9 指定壁几何体
Stage4.设置刀具路径参数
Step1.创建切削模式。在
区域的
下拉列表中选择
选项。
Step2.创建步进方式。在
下拉列表中选择
选项，在
文本框中输入值75.0，在
文本框中输入值1，在
文本框中输入值0.0。
Stage5.设置切削参数
Step1.在
区域中单击“切削参数”按钮
，系统弹出“切削参数”对话框。
Step2.单击
选项卡，在
区域的
下拉列表中选择
选项；单击
选项卡，然后在
区域的
下拉列表中选择
选项；单击
选项卡，在
文本框中输入值2，在
文本框中输入值0.2；单击
选项卡，在
区域的
下拉列表中选择
选项，单击
按钮，系统返回到“底壁加工”对话框。
Stage6.设置非切削移动参数
各参数采用系统默认设置值。
Stage7.设置进给率和速度
Step1.单击“底壁加工”对话框中的“进给率和速度”按钮
，系统弹出“进给率和速度”对话框。
Step2.选中
区域中的
复选框，在其后的文本框中输入值800.0，按Enter键，然后单击
按钮；在
区域的
文本框中输入值250.0，按Enter键，然后单击
按钮，其他参数采用系统默认设置值。
Step3.单击
按钮，系统返回“底壁加工”对话框。
Stage8.生成刀路轨迹并仿真
生成的刀路轨迹如图10.2.10所示，2D动态仿真加工后的模型如图10.2.11所示。

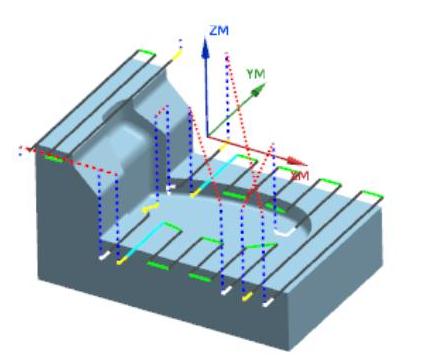

图10.2.10 刀路轨迹
图10.2.11 2D仿真结果
