如何设置程序和刀轨

Stage1.定义程序的起始序列

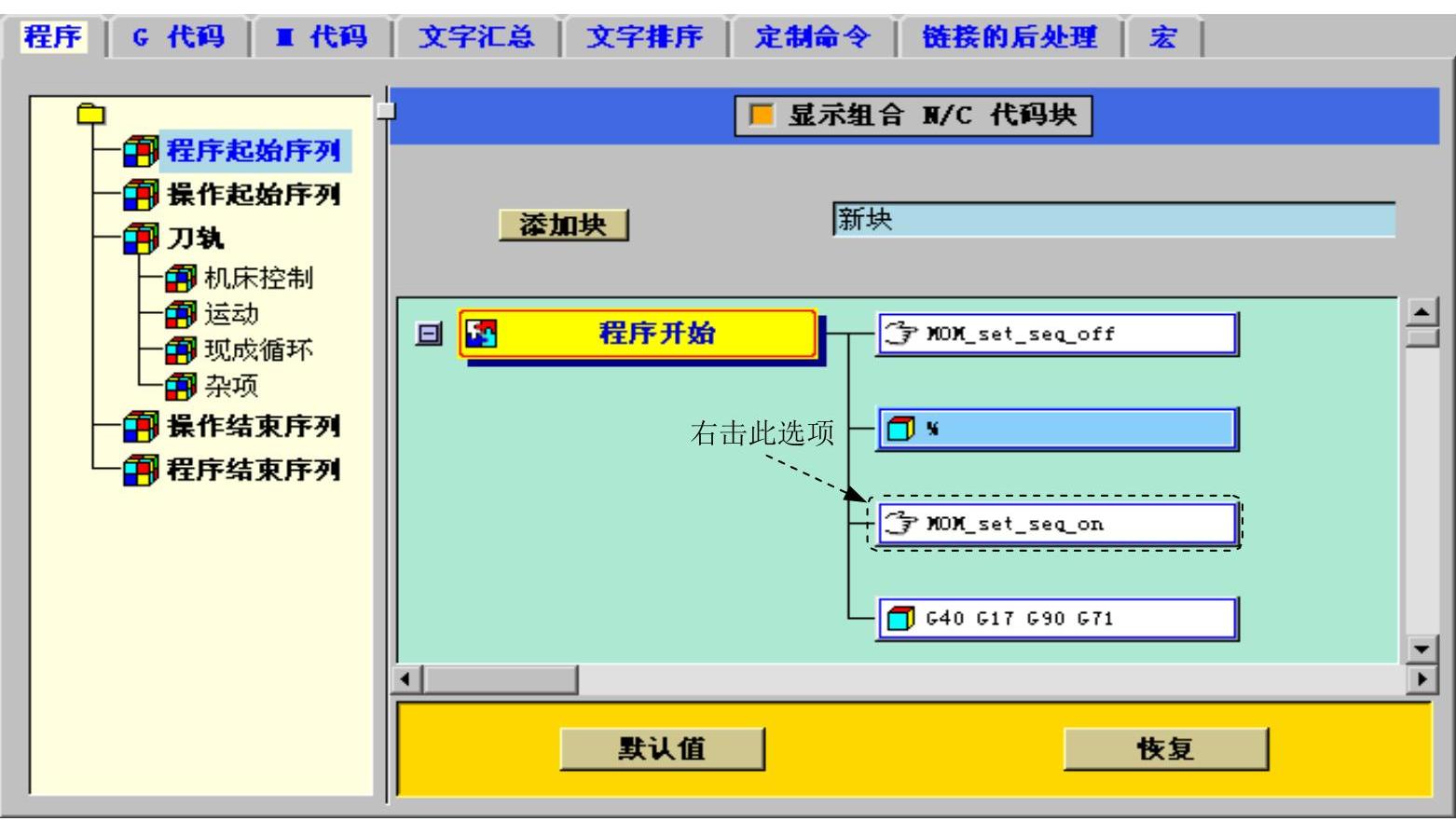

Step1.选择命令。在后处理器编辑窗口中单击选项卡，结果如图9.3.2所示。

Step2.设置程序开始。在图9.3.2中的分支区域中右击选项，在弹出的快捷菜单中选择命令。

图9.3.2 “程序和刀轨”选项卡

Step3.修改程序开始命令。

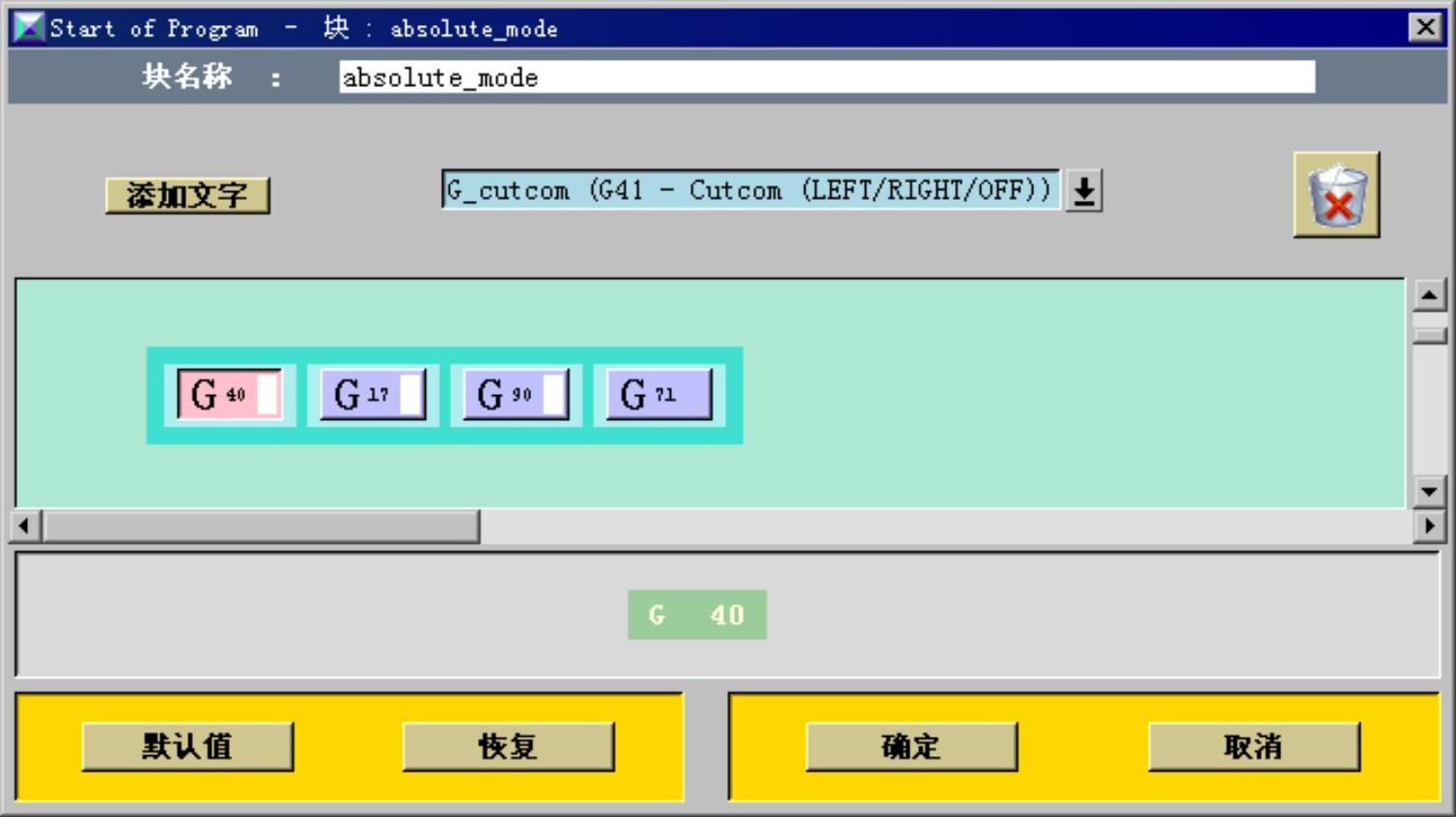

（1）选择命令。在图9.3.2中的分支中单击选项，此时系统弹出如图9.3.3所示的“Start of Program-块：absolute_mode”对话框（一）。

图9.3.3 “Start of Program-块：absolute_mode”对话框（一）

（2）删除G71。在如图9.3.3所示的“Start of Program-块：absolute_mode”对话框（一）中右击按钮，在弹出的快捷菜单中选择命令。

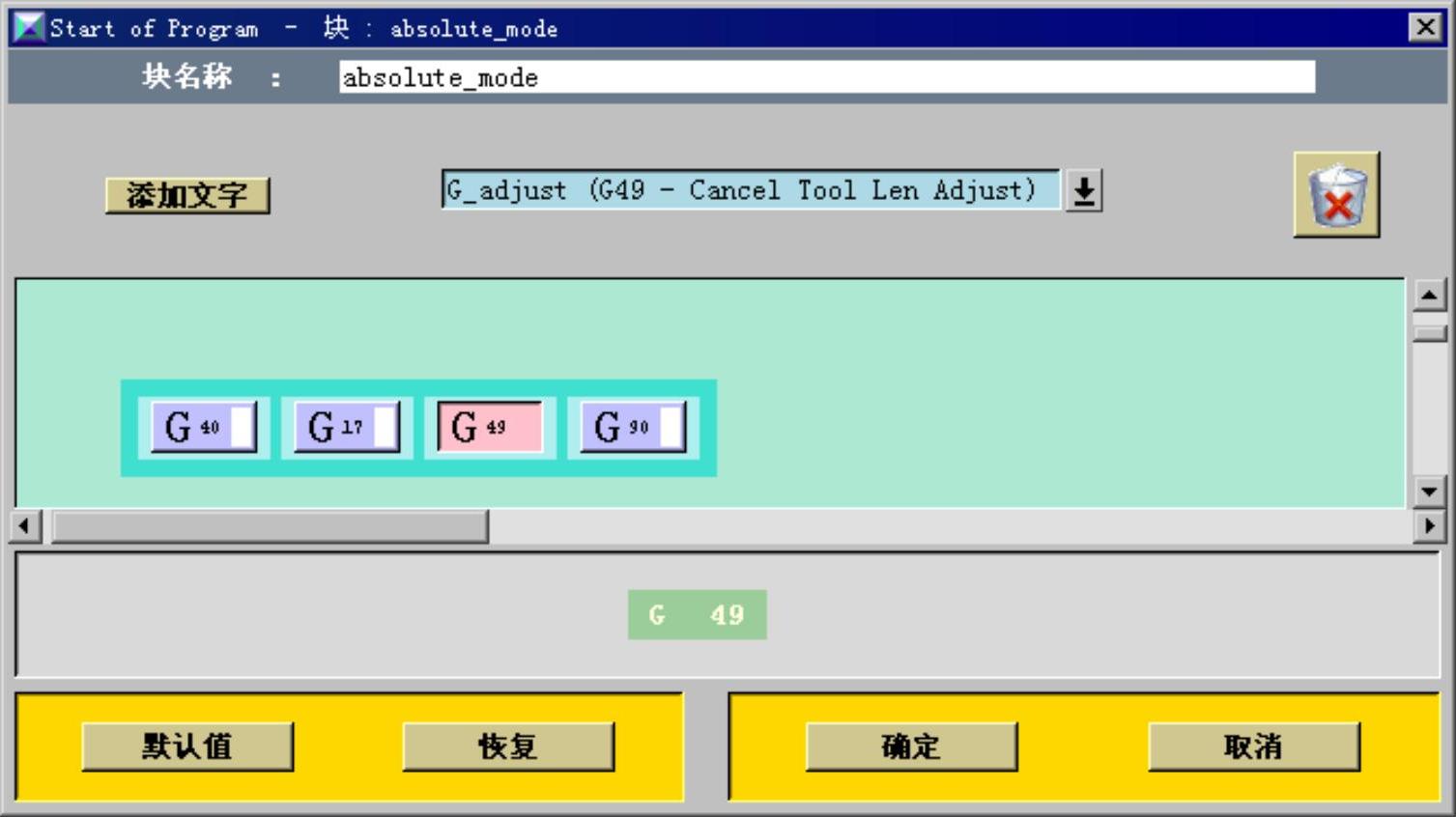

（3）添加G49。在如图9.3.3所示的“Start of Program-块：absolute_mode”对话框（一）中单击按钮，在下拉列表中选择命令，然后单击按钮不放，拖动到后面，此时会显示出新添加的G49，系统会自动排序，结果如图9.3.4所示。

图9.3.4 “Start of Program-块：absolute_mode”对话框（二）

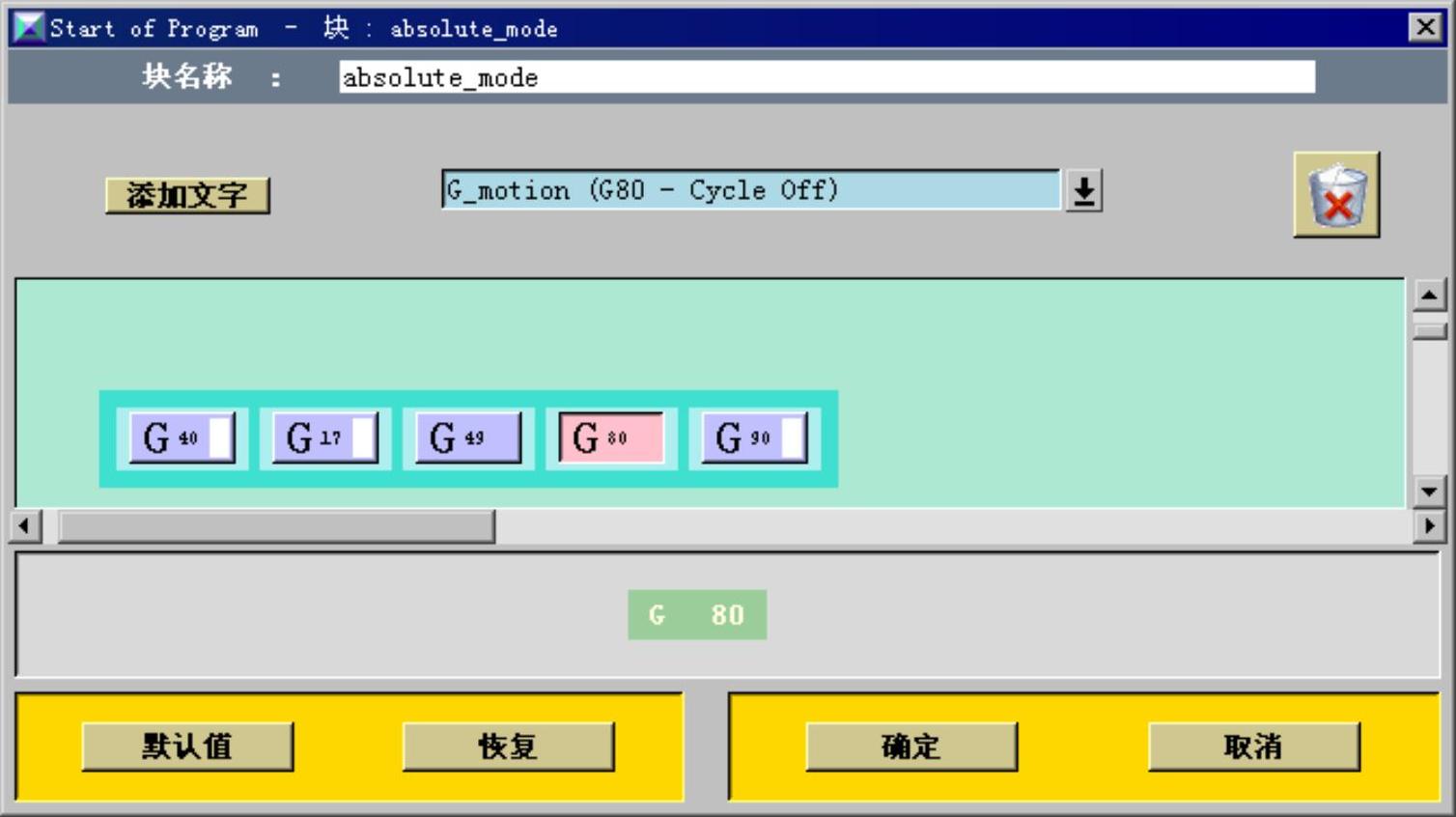

（4）添加G80。在图9.3.4所示的“Start of Program-块：absolute_mode”对话框（二）中单击按钮，在下拉列表中选择命令，然后单击按钮不放，将其拖动到后面，此时会显示出新添加的G80，系统会自动排序，结果如图9.3.5所示。

图9.3.5 “Start of Program-块：absolute_mode”对话框（三）

（5）添加G代码G_MCS。在图9.3.5所示的“Start of Program-块：absolute_mode”对话框（三）中单击按钮，在下拉列表中选择命令，然后单击按钮不放，此时会显示出新添加的G程序，然后将其拖动到后面，结果如图9.3.6所示。

图9.3.6 “Start of Program-块：absolute_mode”对话框（四）

Step4.定义新添加的程序开始程序。

（1）设置G49为强制输出。在图9.3.6中右击，在弹出的快捷菜单中选择命令。

（2）设置G80为强制输出。在图9.3.6中右击，在弹出的快捷菜单中选择命令。

（3）设置G为选择输出。在图9.3.6中右击，在弹出的快捷菜单中选择命令。

Step5.然后在“Start of Program-块：absolute_mode”对话框（四）中单击按钮，系统返回到“程序”选项卡，如图9.3.7所示。

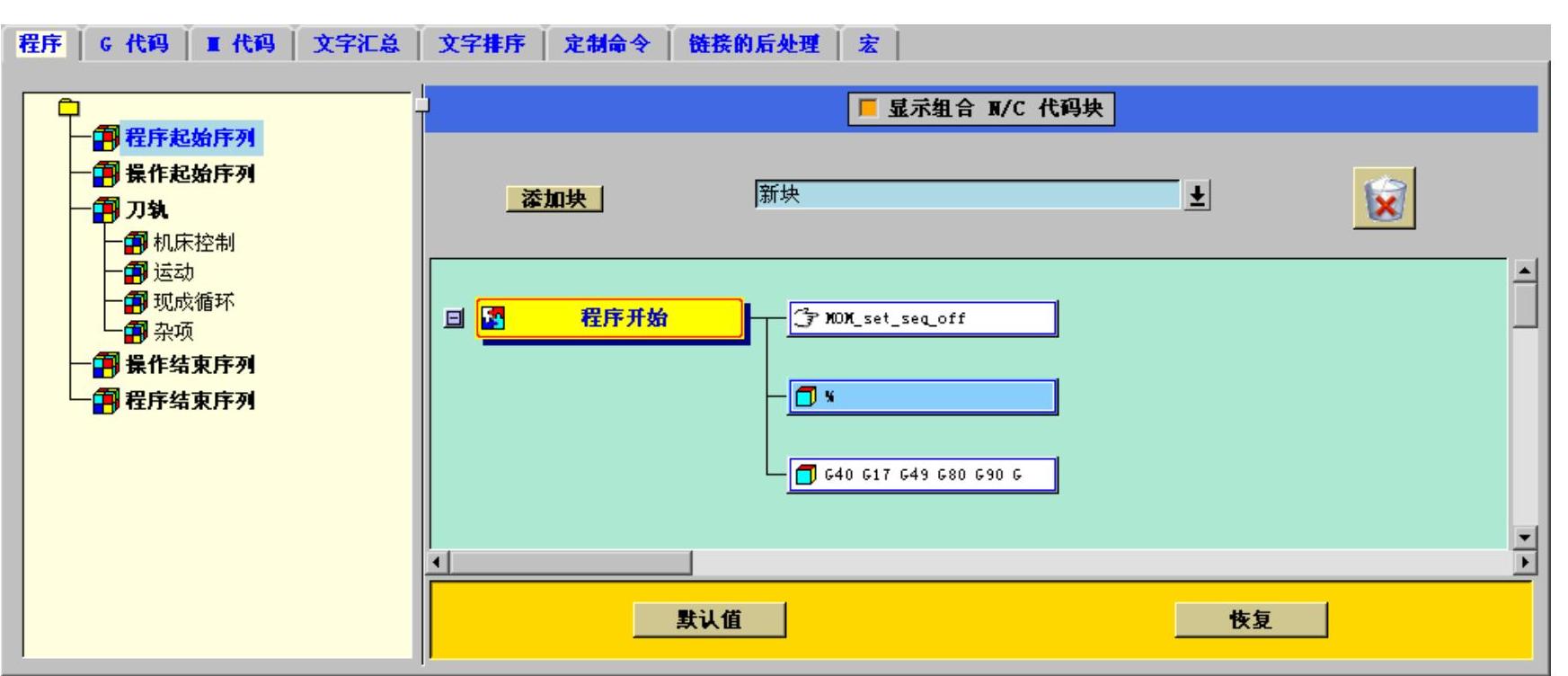

图9.3.7 “程序”选项卡

Stage2.定义操作的起始序列

Step1.选择命令。在“程序”选项卡中单击节点，此时系统会显示如图9.3.8所示的界面。

Step2.添加操作头信息块，显示操作信息。

（1）在图9.3.8所示的“操作起始序列”节点界面（一）中右击选项，在弹出的快捷菜单中选择命令。

（2）在图9.3.8所示的“操作起始序列”节点界面（一）中单击按钮，然后在下拉列表中选择命令，单击按钮不放，此时显示出新添加的，将其拖动到后面，此时系统弹出“运算程序消息”对话框。

（3）在“运算程序消息”对话框中输入“$mom_operation_name，$mom_operation_type”字符，如图9.3.9所示，单击按钮，完成操作的起始序列的定义，结果如图9.3.10所示。

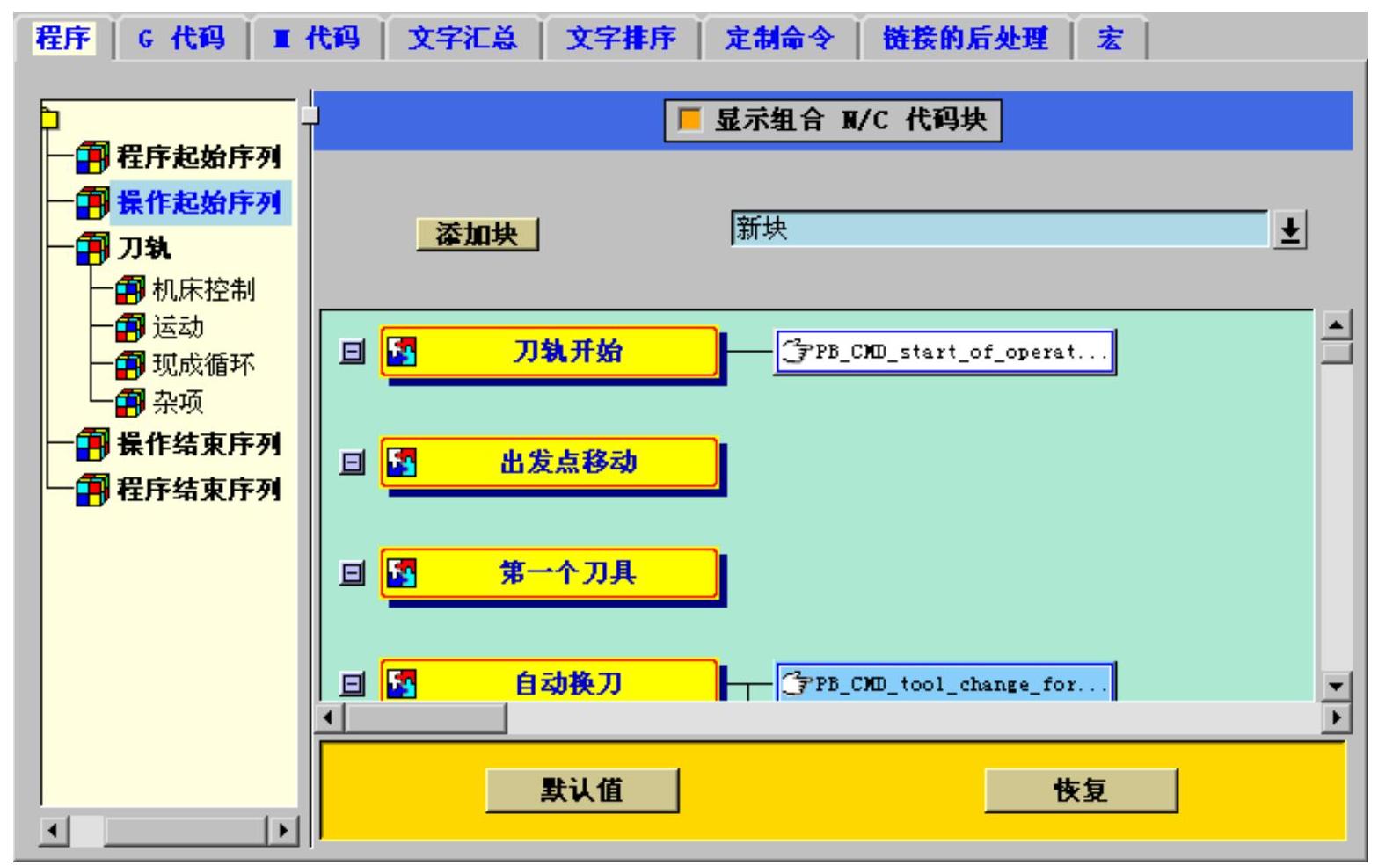

图9.3.8 “操作起始序列”节点界面（一）

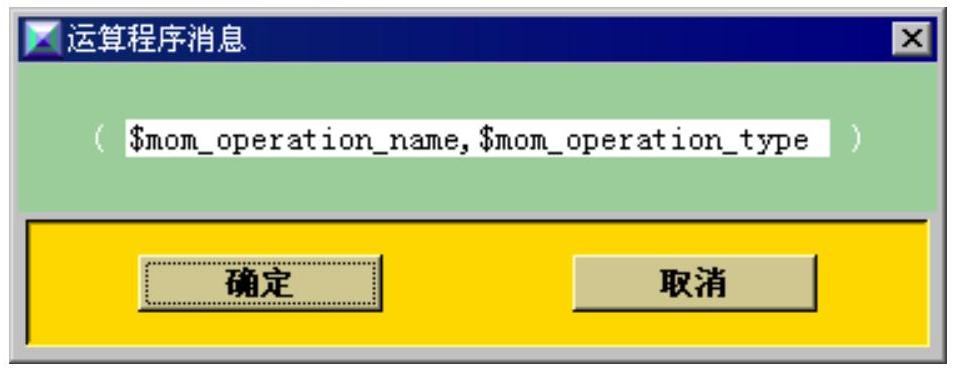

图9.3.9 “运算程序消息”对话框

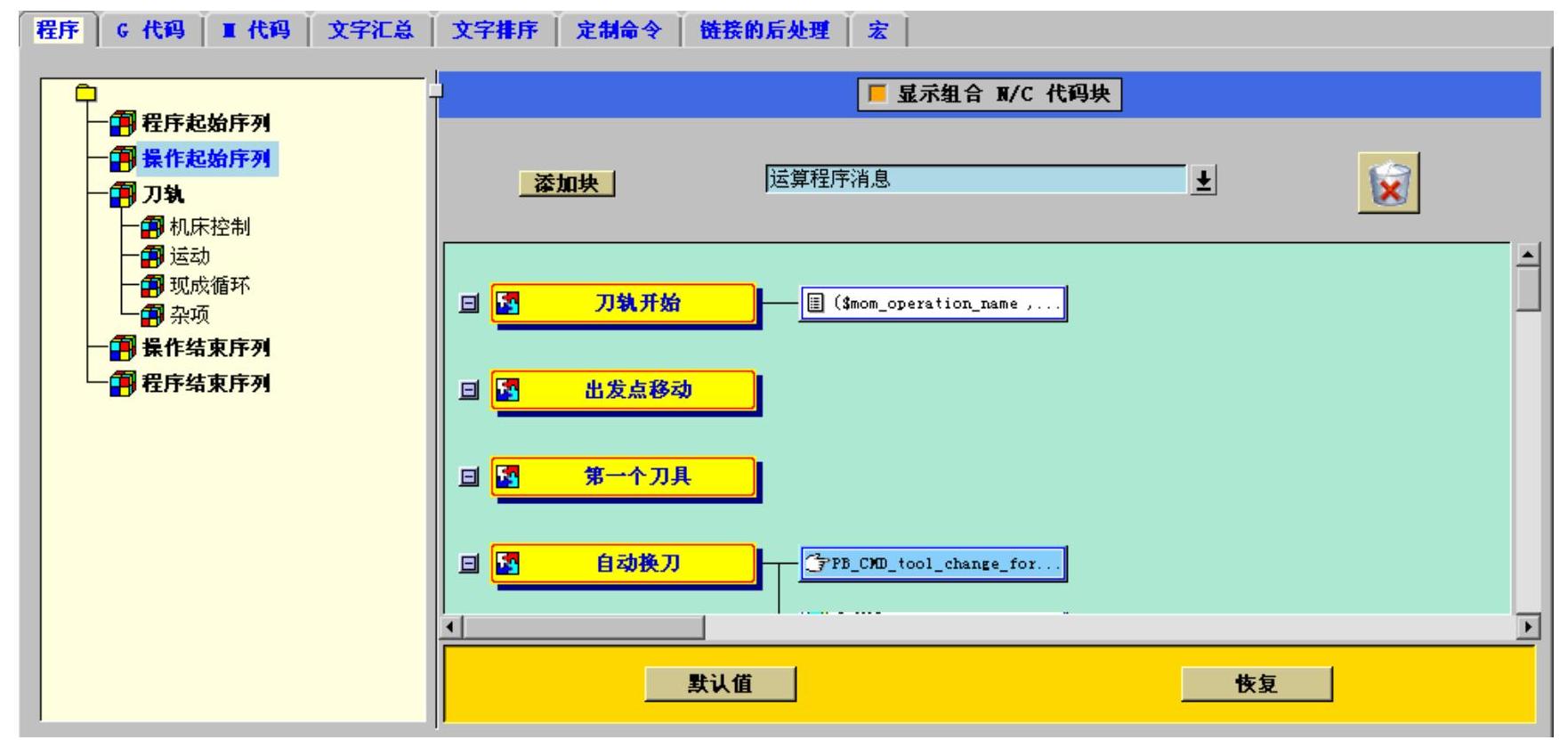

图9.3.10 “操作起始序列”节点界面（二）

Stage3.定义刀轨运动输出格式

Step1.选择命令。在图9.3.10中左侧的组成结构中单击节点下的节点，进入刀轨运动节点界面，如图9.3.11所示。

图9.3.11 “运动”节点界面（一）

Step2.修改线性移动。

（1）选择命令。在图9.3.11中单击按钮，此时系统弹出如图9.3.12所示的“事件：线性移动”对话框。

（2）删除G17。在图9.3.12所示的“事件：线性移动”对话框中右击按钮，在弹出的快捷菜单中选择命令。

（3）删除G90。在图9.3.12所示的“事件：线性移动”对话框中右击按钮，在弹出的快捷菜单中选择命令。

（4）在图9.3.12所示的“事件：线性移动”对话框中单击按钮，完成线性移动的修改，同时系统返回到“运动”节点界面。

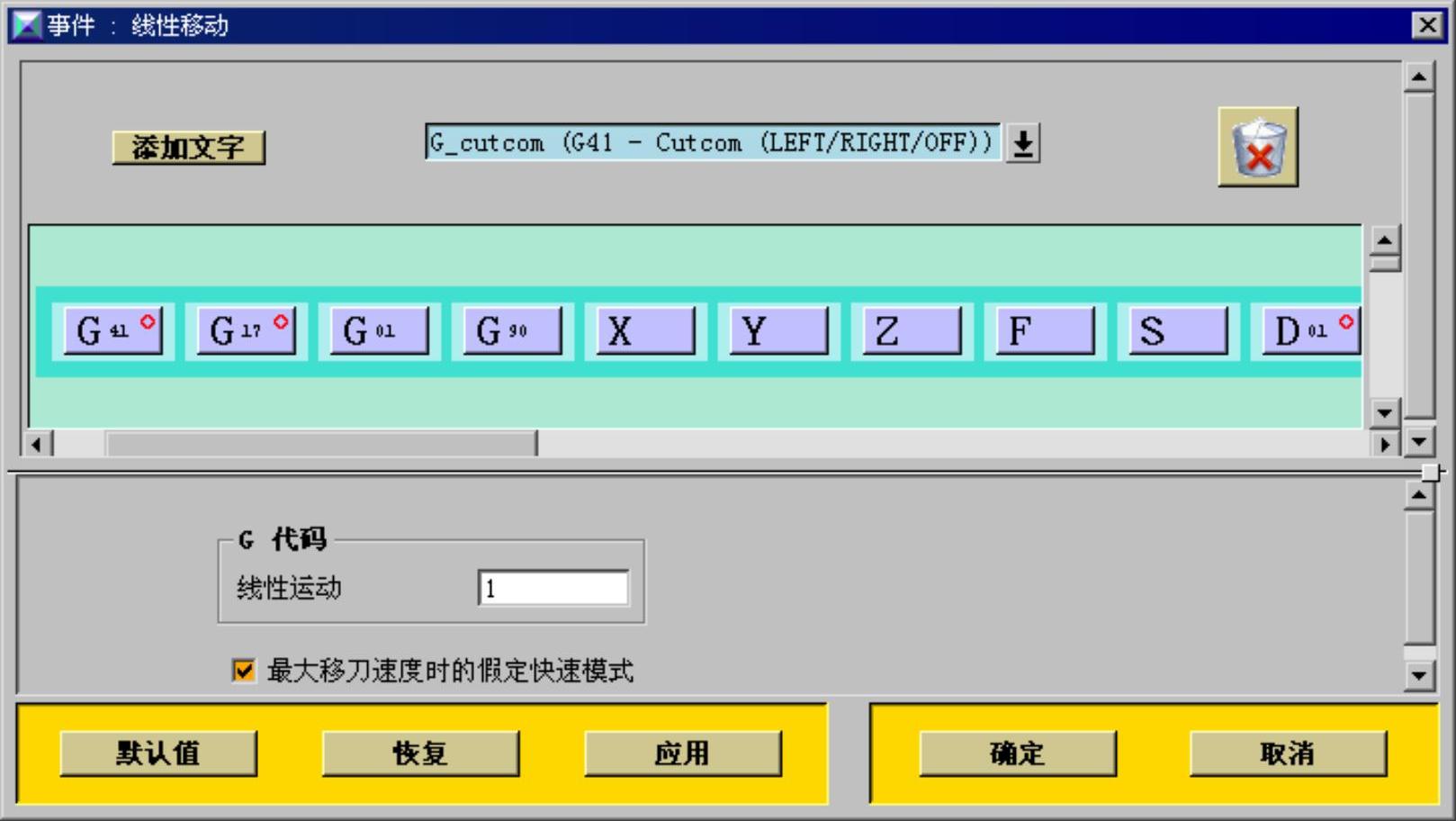

图9.3.12 “事件：线性移动”对话框

Step3.修改圆周移动。

（1）选择命令。在“运动”节点界面中单击按钮，此时系统弹出如图9.3.13所示的“事件：圆周移动”对话框。

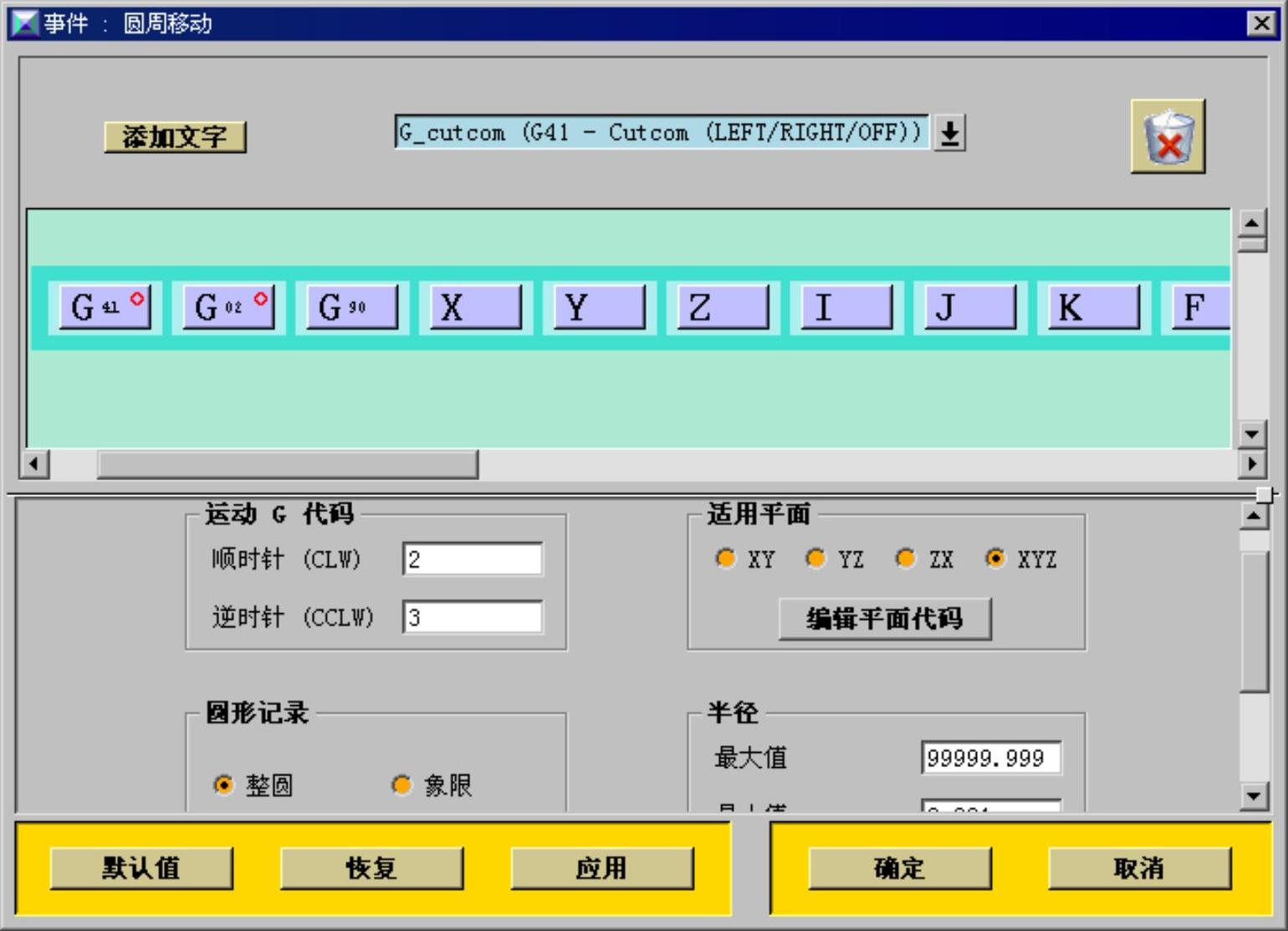

图9.3.13 “事件：圆周移动”对话框

（2）删除G90。在图9.3.13所示的“事件：圆周移动”对话框中右击按钮，在弹出的快捷菜单中选择命令。

（3）添加G17。在如图9.3.13所示的“事件：圆周移动”对话框中单击按钮，在下拉列表中选择命令，然后单击按钮不放，此时会显示出新添加的G17，然后将其拖动到前面，系统会自动排序。

（4）定义圆形记录方式。在如图9.3.13所示的“事件：圆周移动”对话框中的区域中选择单选按钮。

（5）在“事件：圆周移动”对话框中单击按钮，完成圆周移动的修改，同时系统返回到“运动”节点界面。

Step4.修改快速移动。

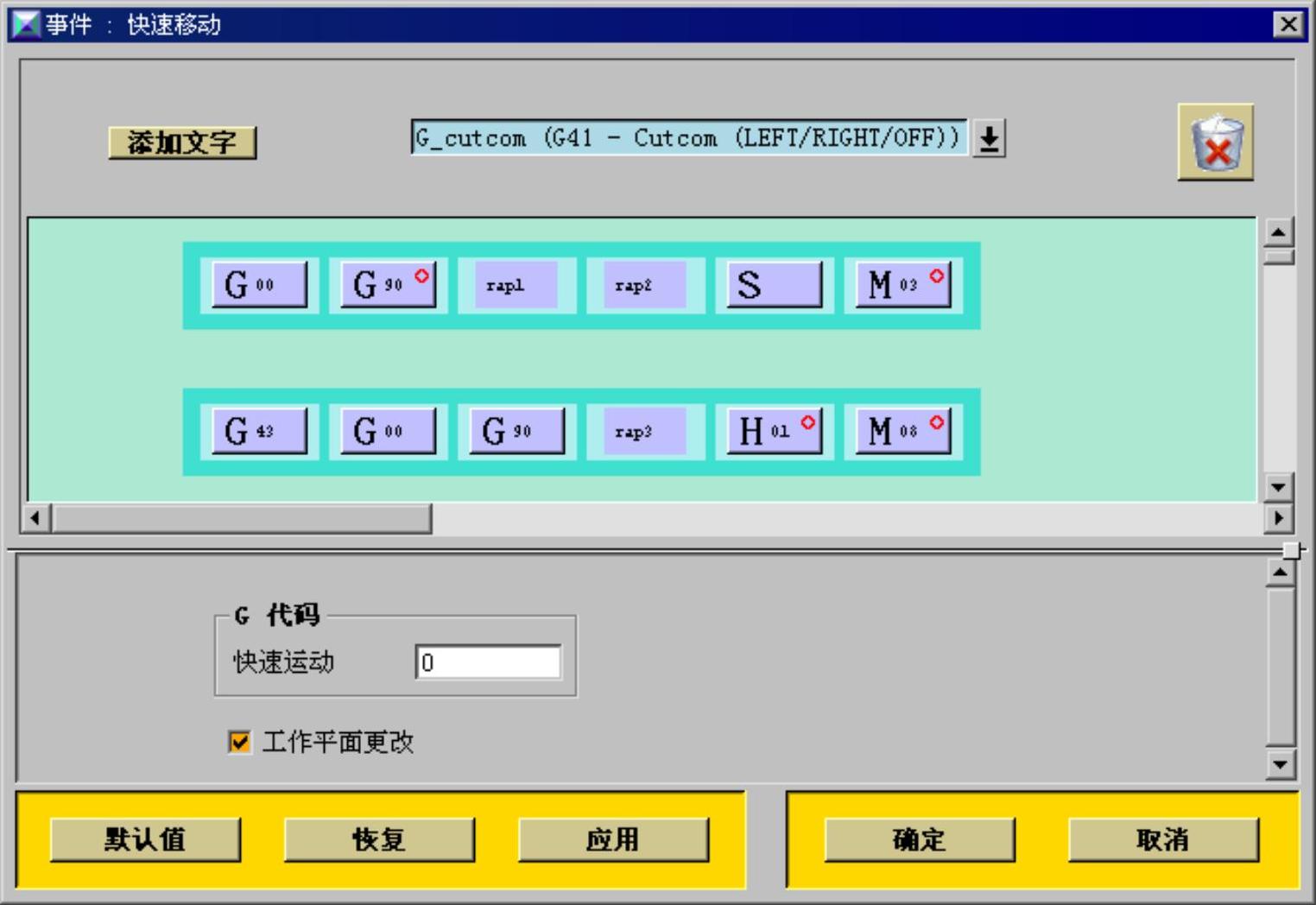

（1）选择命令。在“运动”节点界面中单击按钮，此时系统弹出如图9.3.14所示的“事件：快速移动”对话框。

（2）删除G90（一）。在如图9.3.14所示的“事件：快速移动”对话框中右击按钮，在弹出的快捷菜单中选择命令。

（3）删除G90（二）。在如图9.3.14所示的“事件：快速移动”对话框中右击按钮，在弹出的快捷菜单中选择命令。

图9.3.14 “事件：快速移动”对话框

（4）在图9.3.14所示的“事件：快速移动”对话框中单击按钮，完成快速移动的修改，结果如图9.3.15所示。

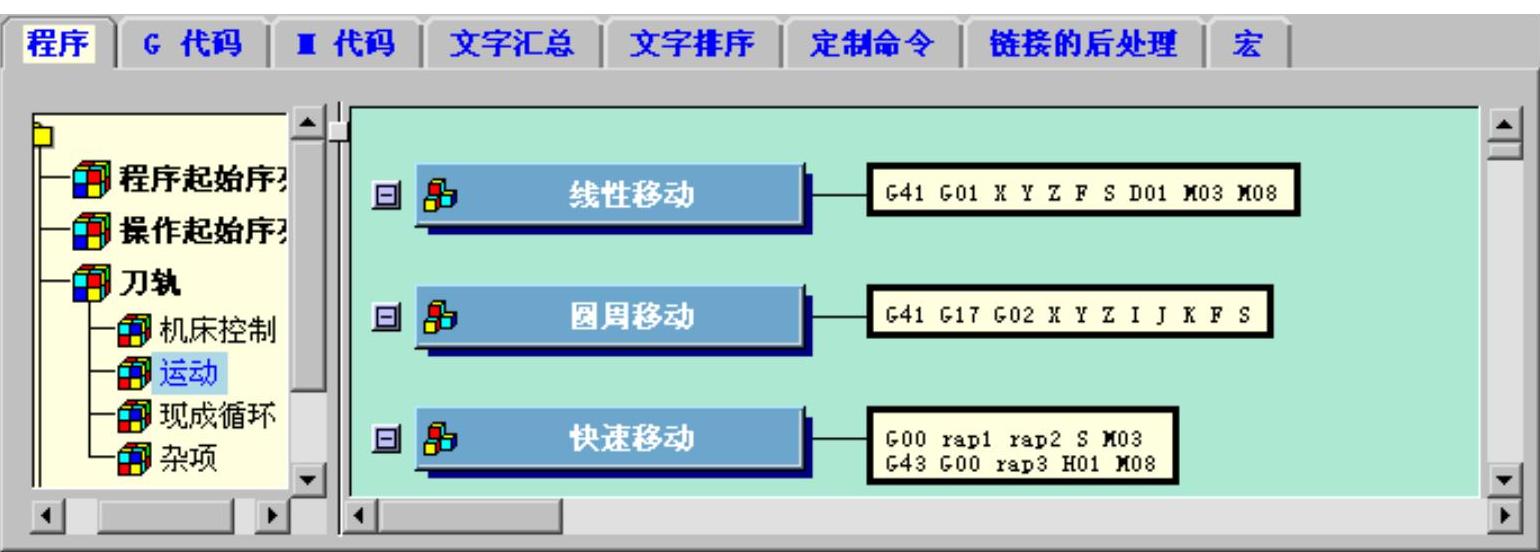

图9.3.15 “运动”节点界面（二）

Stage4.定义操作结束序列

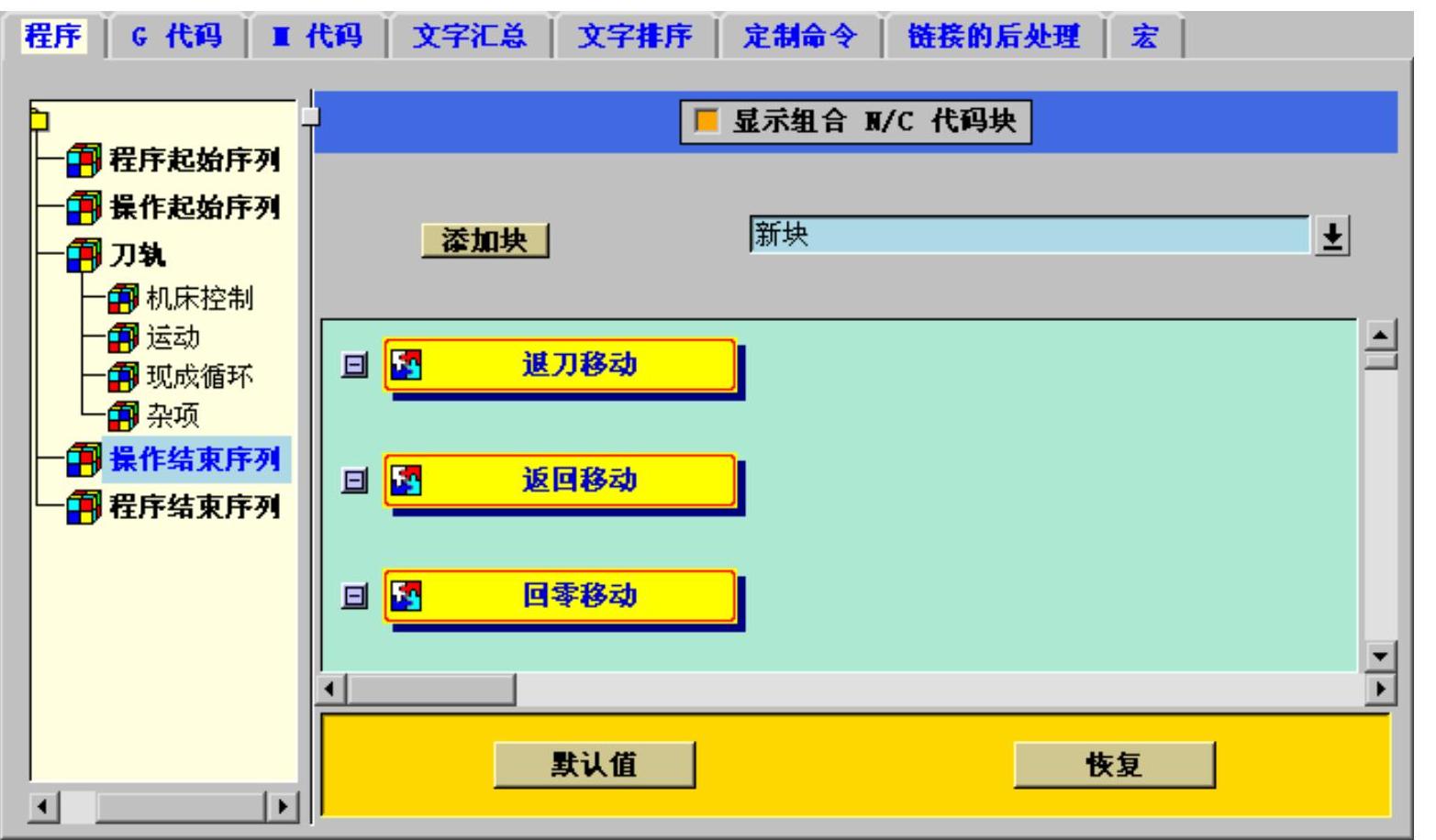

Step1.选择命令。在如图9.3.15中左侧的组成结构中单击节点，进入“操作结束序列”节点界面，如图9.3.16所示。

Step2.添加切削液关闭命令。

（1）选择命令。在如图9.3.16所示的“操作结束序列”节点界面（一）中单击按钮不放，此时显示出新添加的，将其拖动到后面，此时系统弹出如图9.3.17所示的“End of Path-块：end_of_path_1”对话框。

图9.3.16 “操作结束序列”节点界面（一）

（2）添加M09辅助功能。在如图9.3.17所示的“End of Path-块：end_of_path_1”对话框中单击按钮，在下拉列表中选择命令，然后单击按钮不放，此时会显示出新添加的M09辅助功能，将其拖动到图9.3.17所示的插入点的位置。

图9.3.17 “End of Path-块：end_of_path_1”对话框

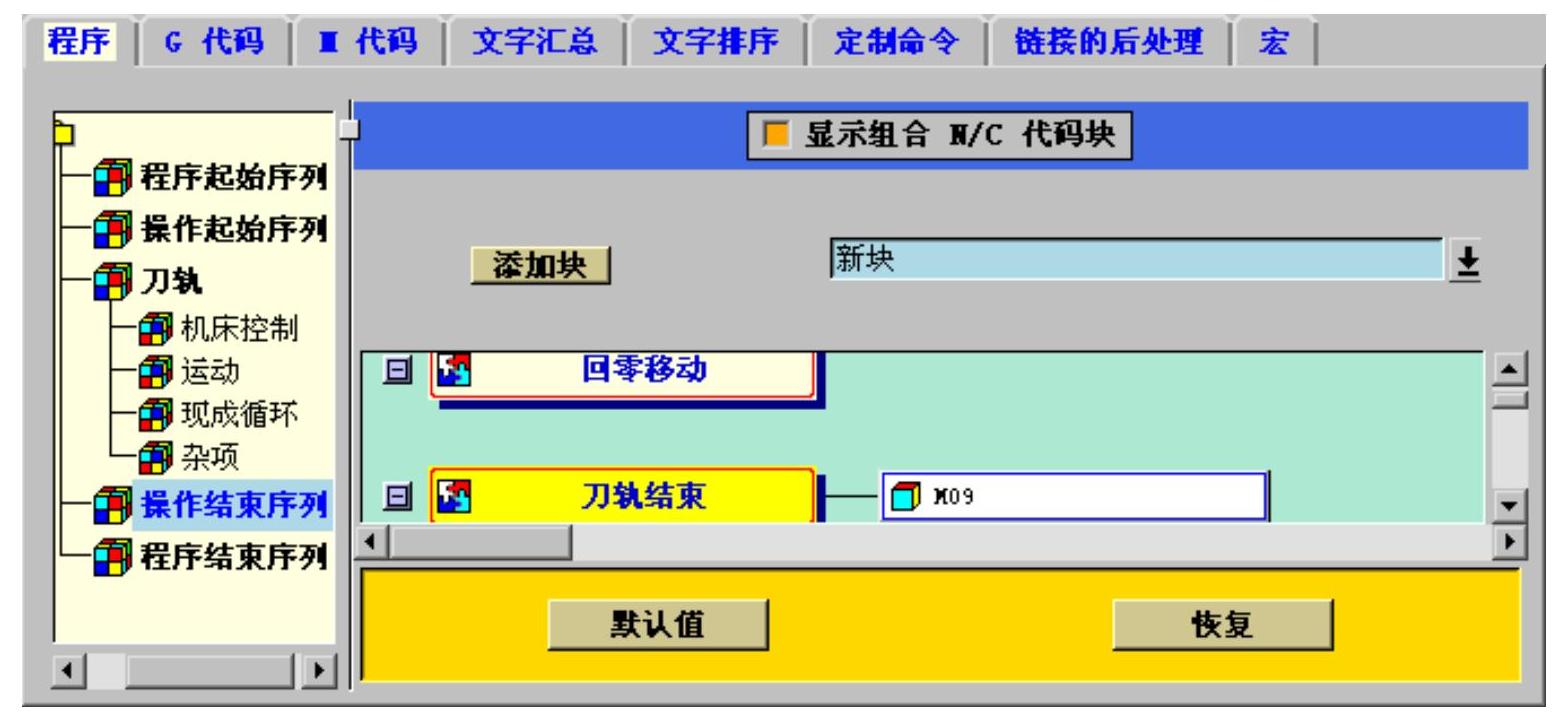

（3）在如图9.3.17所示的“End of Path-块：end_of_path_1”对话框中单击按钮，完成刀轨结束分支处添加块1的创建，结果如图9.3.18所示。

图9.3.18 “操作结束序列”节点界面（二）

Step3.添加主轴停止。

（1）选择命令。在如图9.3.18所示的“操作结束序列”节点（二）中单击按钮不放，此时显示出新添加的，将其拖动到后松开鼠标，此时系统弹出“End of Path-块：end_of_path_2”对话框。

（2）添加M05辅助功能。单击按钮，在下拉列表中选择命令，然后单击按钮不放，此时会显示出新添加的M05辅助功能，将其拖动到插入点的位置。

（3）单击按钮，完成刀轨结束分支处添加块2的创建，结果如图9.3.19所示。

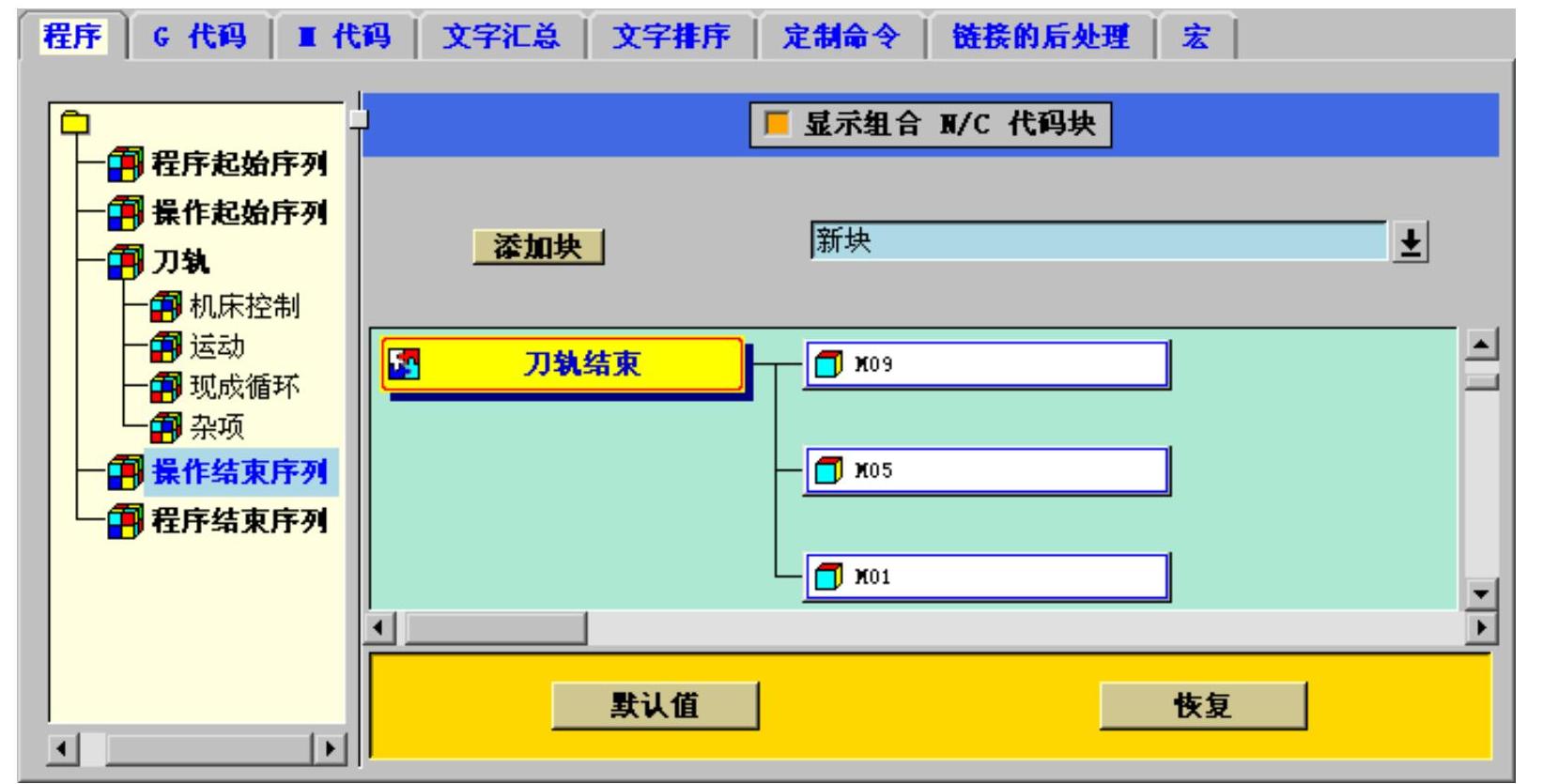

图9.3.19 “操作结束序列”节点界面（三）

（4）移动新添加的M05辅助功能。在如图9.3.19所示的“操作结束序列”节点界面（三）中将拖动至下部区域松开鼠标，结果如图9.3.20所示。

图9.3.20 “操作结束序列”节点界面（四）

Step4.添加可选停止命令。

（1）选择命令。在图9.3.20所示的“操作结束序列”节点界面（四）中单击按钮不放，此时显示出新添加的，将其拖动到下方松开鼠标，此时系统弹出“End of Path-块：end_of_path_3”对话框。

（2）添加M01辅助功能。在“End of Path-块：end_of_path_3”对话框中单击按钮，在下拉列表中选择命令，单击按钮不放，此时会显示出新添加的M01辅助功能，将其拖动到插入点的位置。

（3）单击按钮，完成刀轨结束分支处添加块3的创建，结果如图9.3.21所示。

图9.3.21 “操作结束序列”节点界面（五）

Step5.添加回零命令。

（1）选择命令。在如图9.3.21所示的“操作结束序列”节点界面（五）中单击按钮不放，此时显示出新添加的，将其拖动到下方松开鼠标，此时系统弹出“End of Path-块：end_of_path_4”对话框。

（2）在块4中添加G程序。在“End of Path-块：end_of_path_4”对话框中单击按钮，在下拉列表中选择命令，然后单击按钮不放，此时会显示出新添加的G91，将其拖动到插入点的位置。在“End of Path-块：end_of_path_4”对话框中单击按钮，在下拉列表中选择命令，然后单击按钮不放，此时会显示出新添加的G28，将其拖动到后面。在“End of Path-块：end_of_path_4”对话框中单击按钮，在下拉列表中选择命令，然后单击按钮不放，此时会显示出新添加的Z0.，将其拖动到后面。

（3）单击按钮，完成刀轨结束分支处添加块4的创建，结果如图9.3.22所示。

图9.3.22 “操作结束序列”节点界面（六）

Step6.定义新添加的块的属性。

（1）设置M09为强制输出。在图9.3.22中右击分支，在弹出的快捷菜单中选择命令，此时系统弹出如图9.3.23所示的“强制输出一次”对话框，选中复选框，单击按钮。

图9.3.23 “强制输出一次”对话框

（2）设置M05为强制输出。在图9.3.22中右击，在弹出的快捷菜单中选择命令，然后在弹出的“强制输出一次”对话框中选中复选框，单击按钮。

（3）设置G91G28Z0.为强制输出。在图9.3.22中右击，在弹出的快捷菜单中选择命令，然后在弹出的“强制输出一次”对话框中分别选中、和复选框，单击按钮。

（4）设置M01为强制输出。在图9.3.22中右击，在弹出的快捷菜单中选择命令，然后在弹出的“强制输出一次”对话框中选中复选框，单击按钮。

Stage5.定义程序结束序列

Step1.选择命令。在图9.3.22中左侧的组成结构中单击节点，进入“程序结束序列”节点界面，如图9.3.24所示。

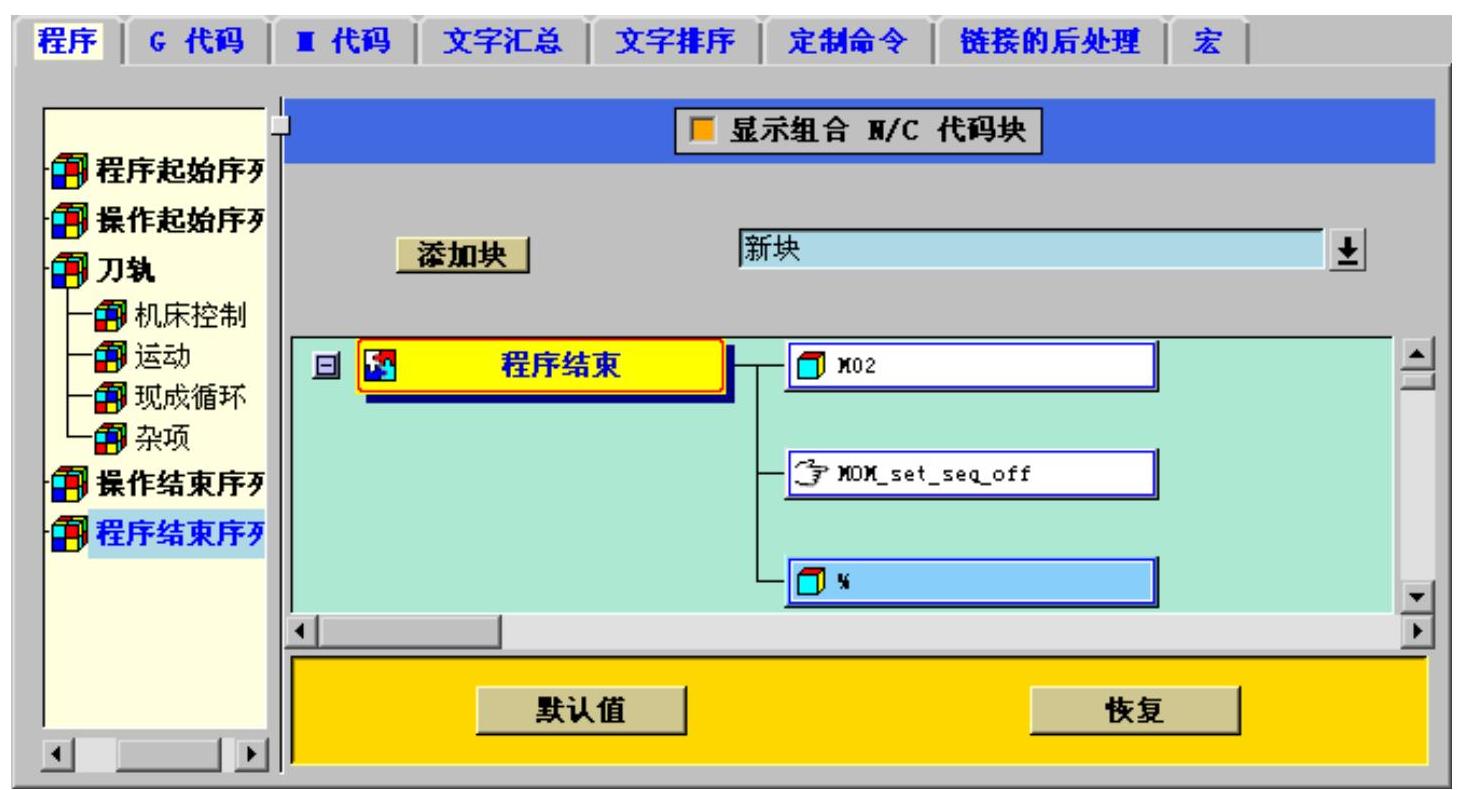

图9.3.24 “程序结束序列”节点界面

Step2.设置程序结束序列。在图9.3.24中的分支区域中右击，在弹出的快捷菜单中选择命令。

Step3.定制在程序结尾处显示加工时间。

（1）选择命令。在图9.3.24中单击按钮，在下拉列表中选择命令，单击按钮不放，此时会显示出新添加的，将其拖动到下方，此时系统弹出“定制命令”对话框。

（2）输入代码。在“定制命令”对话框中输入：globalmom_machine_time MOM_output_literal"；（Total Operation MachineTime：[format"%.2f"$mom_machine_time]min）"，结果如图9.3.25所示。

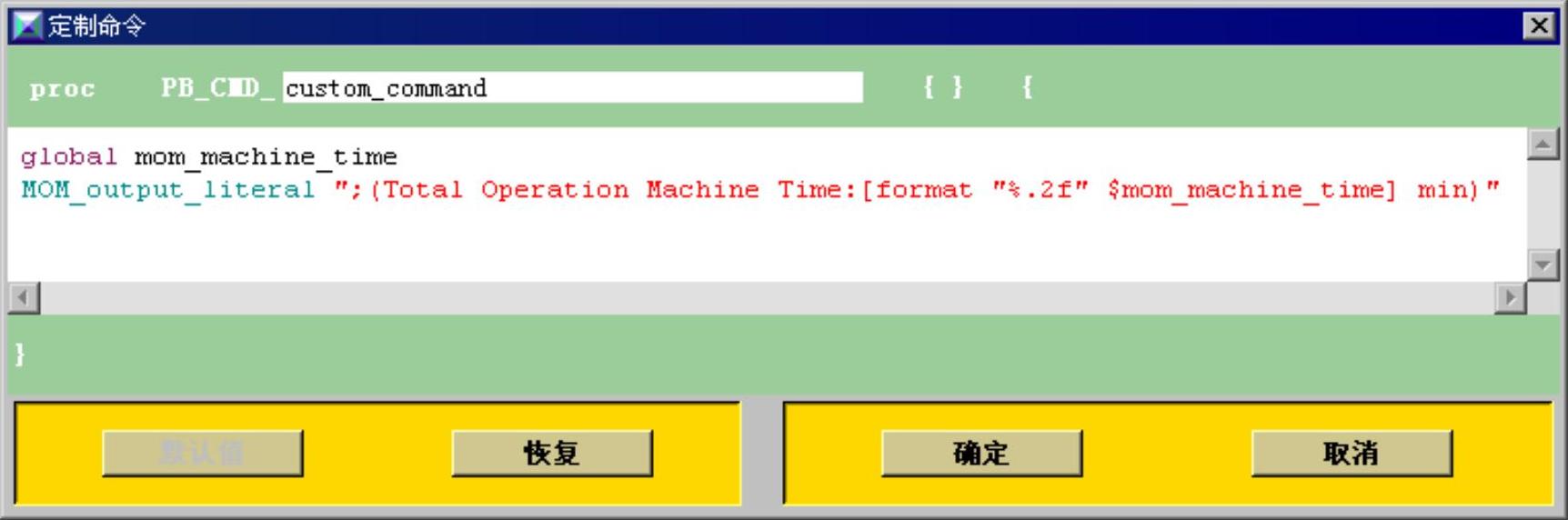

图9.3.25 “定制命令”对话框

（3）单击按钮，系统返回至“程序结束序列”节点界面。

Stage6.定义输出扩展名

Step1.选择命令。单击选项卡，进入输出设置界面，然后单击选项卡，如图9.3.26所示。

图9.3.26 “输出设置”选项卡

Step2.设置文件扩展名。在图9.3.26中的文本框中输入NC。

Stage7.保存后处理文件

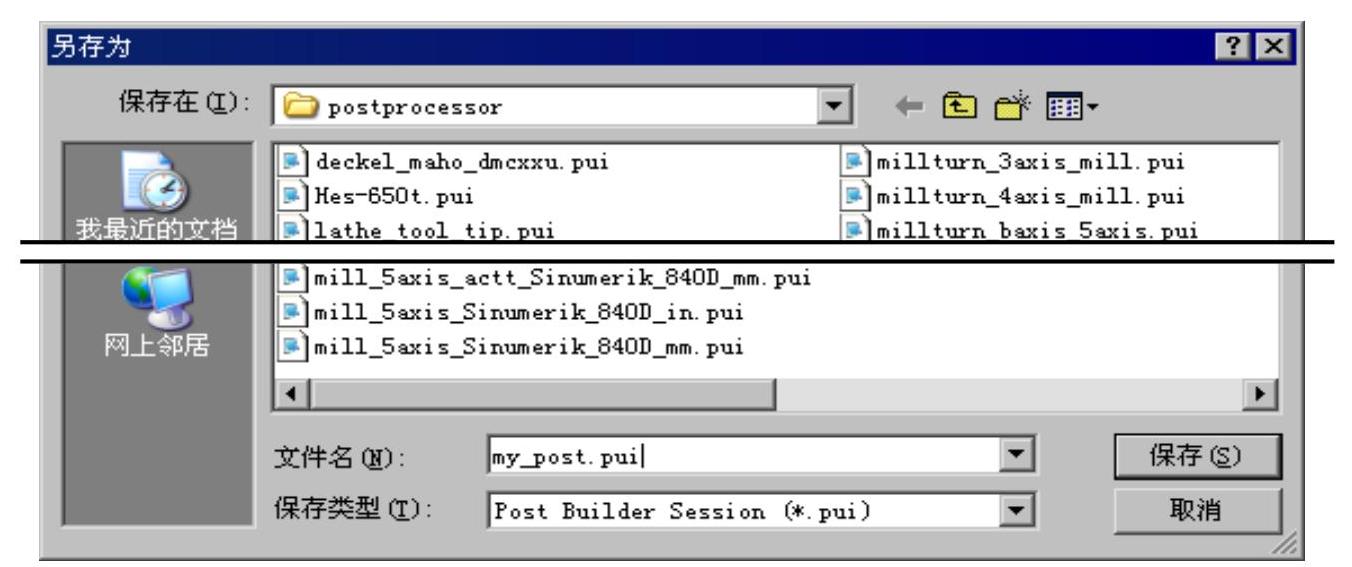

Step1.选择命令。在NX后处理构造器界面中选择下拉菜单命令，系统弹出如图9.3.27所示的“另存为”对话框。

图9.3.27 “另存为”对话框

Step2.在下拉列表中选择保存路径为D：\ugnx10.9\work\ch09.03，单击按钮，完成后处理器的保存。

Stage8.验证后处理文件

Step1.启动UG NX 10.0，并打开文件D：\ugnx10.9\work\ch09.03\pocketing.prt。

Step2.对程序进行后处理。

（1）将工序导航器调整到几何视图，然后选中节点，单击“操作”工具条中的“后处理”按钮，系统弹出“后处理”对话框。

（2）单击“浏览查找后处理器”按钮，系统弹出“打开后处理器”对话框，选择Stage7中保存在D：\ugnx10.9\work\ch09.03下的后处理文件My_post.pui，然后单击按钮，系统返回到“后处理”对话框。

（3）单击按钮，系统弹出“信息”对话框，并在模型文件所在的文件夹中生成一个名为pocketing.NC的文件，此文件即后处理完成的程序代码文件。

Step3.检查程序。用“记事本”打开NC程序文件pocketing.NC，可以看到后处理过的程序开始和结尾处增加了新的代码，并在程序结尾显示加工时间，如图9.3.28所示。

图9.3.28 NC程序
