输出设置：后处理文件预览选项卡（附图）

2023-06-18 理论教育 版权反馈
【摘要】：图9.2.19 “后处理文件预览”选项卡

单击978-7-111-49469-0-Chapter09-123.jpg选项卡，该选项卡中包括三个子选项卡，用于定义NC程序输出的相关参数。

1.“列表文件”选项卡

单击978-7-111-49469-0-Chapter09-124.jpg选项卡，结果如图9.2.17所示，该选项卡用于控制列表文件输出的内容，输出的内容有X、Y、Z坐标值，第4、5轴的角度值，还有转速及进给。默认的列表文件的扩展名是lpt。

2.“其他选项”选项卡

单击978-7-111-49469-0-Chapter09-125.jpg选项卡，结果如图9.2.18所示，默认的NC程序的文件扩展名是ptp。

图9.2.18所示的978-7-111-49469-0-Chapter09-126.jpg选项卡部分选项说明如下。

●978-7-111-49469-0-Chapter09-127.jpg：选中该复选框，则表示输出多个NC程序，它们以程序组进行分割。

●978-7-111-49469-0-Chapter09-128.jpg：选中该复选框后，系统会在NC文件所在的目录中产出一个在后处理过程中形成的错误信息。

●978-7-111-49469-0-Chapter09-129.jpg：选中该复选框后，可以显示详细的错误信息。

●978-7-111-49469-0-Chapter09-130.jpg：该功能用于调试后处理。

●978-7-111-49469-0-Chapter09-131.jpg：选中该复选框后，可以在其下的文本框中选择一个TCL源程序。


图9.2.17 “列表文件”选项卡

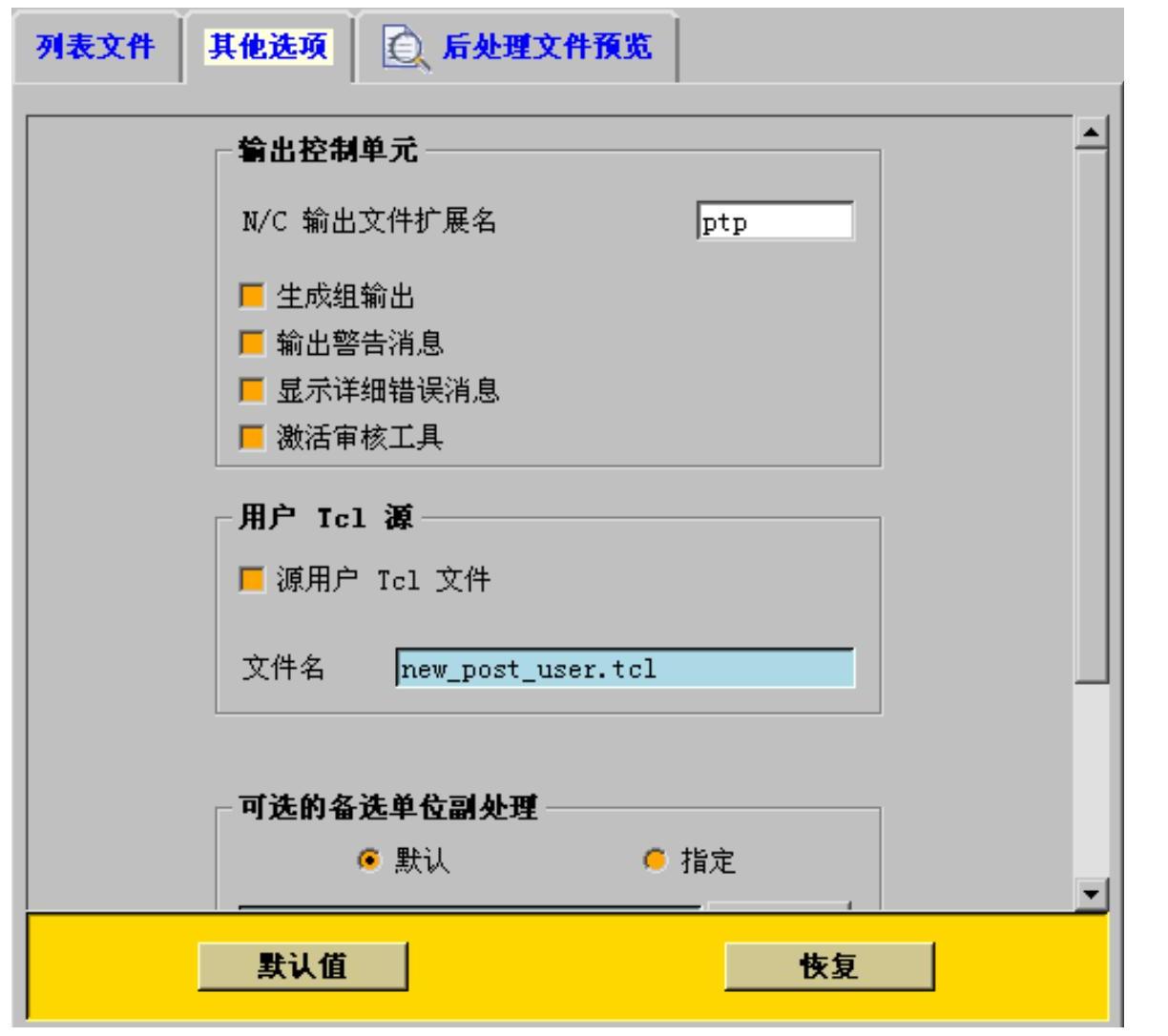

图9.2.18 “其他选项”选项卡

3.“后处理文件预览”选项卡

单击978-7-111-49469-0-Chapter09-134.jpg选项卡，界面如图9.2.19所示，该选项卡可以在后处理器文件保存之前对比修改的内容，最新改动的文件内容在上侧窗口中显示，旧的在下侧窗口中显示。

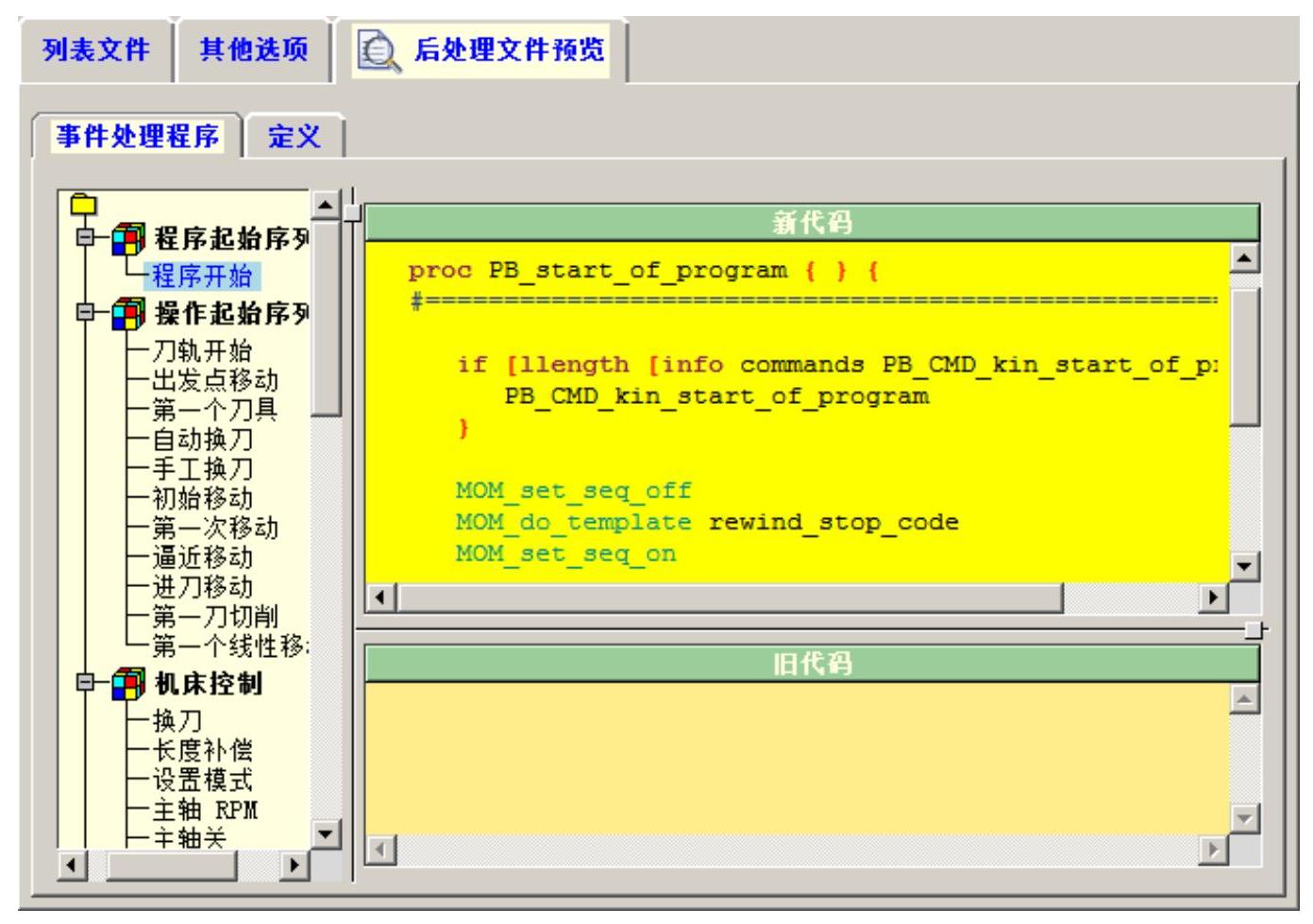

图9.2.19 “后处理文件预览”选项卡
