如何新建一个后处理器文件？

2023-06-18 理论教育 版权反馈
【摘要】：进入NX后处理构造器后，选择下拉菜单命令，系统弹出如图9.2.3所示的“新建后处理器”对话框，用户可以在该对话框中设置后处理器名称、输出单位、机床类型和控制器类型等内容。在“新建后处理器”对话框的区域中选择单选按钮。图9.2.3 “新建后处理器”对话框图9.2.3所示的“新建后处理器”对话框中的各选项说明如下。

Step1.选择新建命令。进入NX后处理构造器后，选择下拉菜单978-7-111-49469-0-Chapter09-18.jpg978-7-111-49469-0-Chapter09-19.jpg978-7-111-49469-0-Chapter09-20.jpg命令（或单击工具条中的978-7-111-49469-0-Chapter09-21.jpg按钮），系统弹出如图9.2.3所示的“新建后处理器”对话框，用户可以在该对话框中设置后处理器名称、输出单位、机床类型和控制器类型等内容。

Step2.定义后处理名称。在978-7-111-49469-0-Chapter09-22.jpg文本框中输入Mill_3_Axis。

Step3.定义后处理类型。在“新建后处理器”对话框中选择978-7-111-49469-0-Chapter09-23.jpg单选按钮。

Step4.定义后处理输入单位。在“新建后处理器”对话框的978-7-111-49469-0-Chapter09-24.jpg区域中选择978-7-111-49469-0-Chapter09-25.jpg单选按钮。

Step5.定义机床类型。在“新建后处理器”对话框的978-7-111-49469-0-Chapter09-26.jpg区域中选择978-7-111-49469-0-Chapter09-27.jpg单选按钮，在其下方的下拉列表中选择978-7-111-49469-0-Chapter09-28.jpg选项。

Step6.定义机床的控制类型。在“新建后处理器”对话框的978-7-111-49469-0-Chapter09-29.jpg区域中选择978-7-111-49469-0-Chapter09-30.jpg单选按钮。

Step7.单击978-7-111-49469-0-Chapter09-31.jpg按钮，完成后处理器的机床及控制系统的选择。

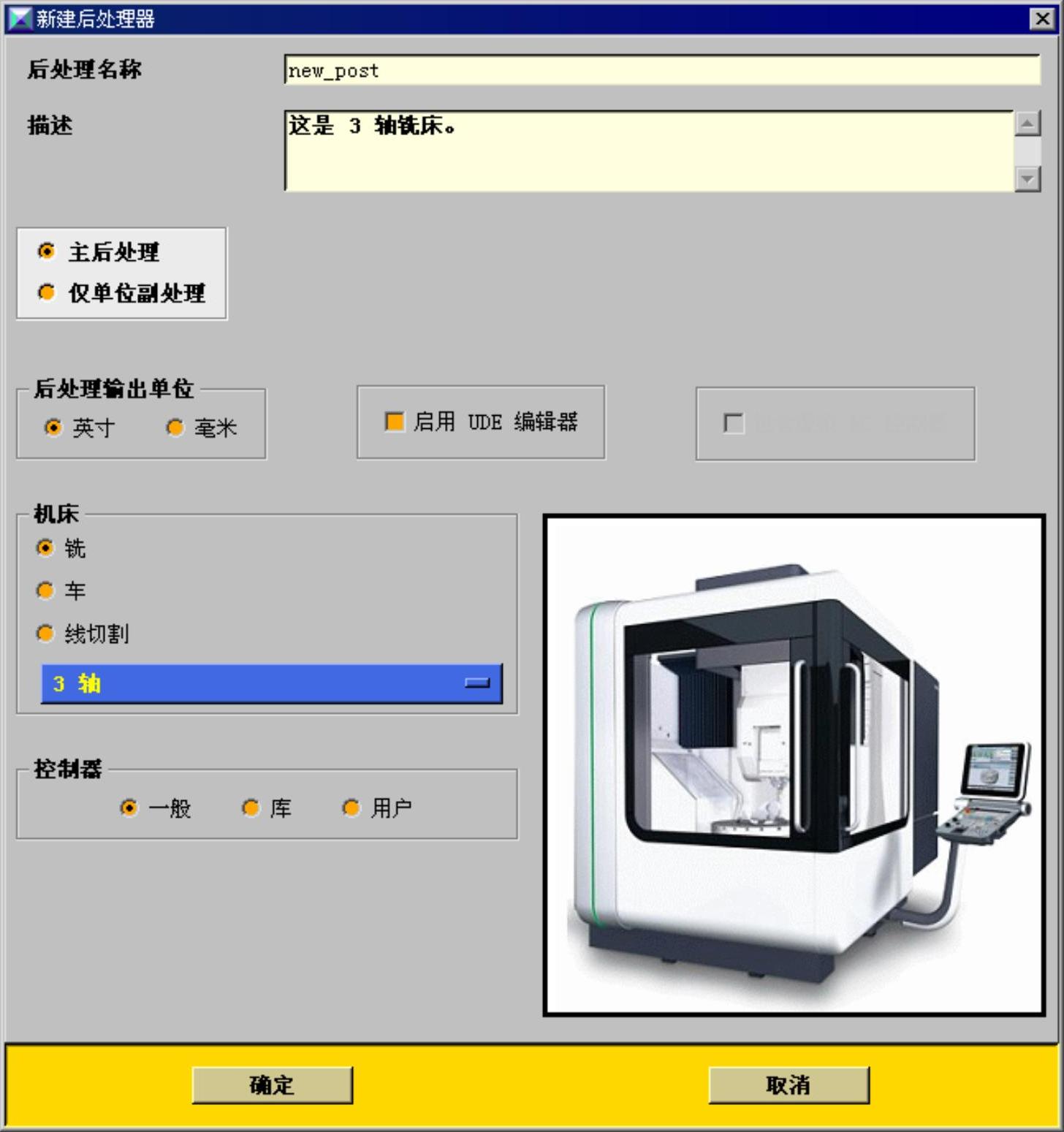

图9.2.3 “新建后处理器”对话框

图9.2.3所示的“新建后处理器”对话框中的各选项说明如下。

●978-7-111-49469-0-Chapter09-33.jpg文本框：用于输入后处理器的名称。

●978-7-111-49469-0-Chapter09-34.jpg文本框：用于输入描述所创建的后处理器的文字。

●978-7-111-49469-0-Chapter09-35.jpg单选按钮：用于设定后处理器的类型为主后处理，一般应选择此类型。

●978-7-111-49469-0-Chapter09-36.jpg单选按钮：用于设定后处理器的类型为仅单位后处理，此类型仅用来改变输出单位和数据格式。

●978-7-111-49469-0-Chapter09-37.jpg区域：用于选择后处理输出的单位。

☑978-7-111-49469-0-Chapter09-38.jpg单选按钮：选择该单选按钮表示后处理输出的单位为英制英寸。

☑978-7-111-49469-0-Chapter09-39.jpg单选按钮：选择该单选按钮表示后处理输出的单位为公制毫米。

●978-7-111-49469-0-Chapter09-40.jpg区域：用于选择机床类型。

☑978-7-111-49469-0-Chapter09-41.jpg单选按钮：选择该单选按钮表示选用铣床类型。

☑978-7-111-49469-0-Chapter09-42.jpg单选按钮：选择该单选按钮表示选用车床类型。

☑978-7-111-49469-0-Chapter09-43.jpg单选按钮：选择该单选按钮表示选用线切割类型。

☑978-7-111-49469-0-Chapter09-44.jpg下拉列表：用于选择机床的结构配置。

●978-7-111-49469-0-Chapter09-45.jpg区域：用于选择机床的控制系统类型。

☑978-7-111-49469-0-Chapter09-46.jpg单选按钮：选择该单选按钮表示选用通用控制系统。

☑978-7-111-49469-0-Chapter09-47.jpg单选按钮：选择该单选按钮表示从后处理构造器提供的控制系统列表中选择。

☑978-7-111-49469-0-Chapter09-48.jpg单选按钮：选择该单选按钮表示选择用户自定义的控制系统。
