创建1号刀具的步骤及注意事项

2023-06-18 理论教育 版权反馈
【摘要】：Step1.选择下拉菜单命令，系统弹出“创建刀具”对话框。Step2.在如图7.2.10所示的“创建刀具”对话框的下拉列表中选择选项，在区域中单击OD_80_L按钮，在区域的下拉列表中选择选项，采用系统默认的名称，单击按钮，系统弹出“车刀-标准”对话框。图7.2.10 “创建刀具”对话框图7.2.11 “车刀-标准”对话框图7.2.11所示的“车刀-标准”对话框中的各选项卡说明如下。图7.2.12 “夹持器”选项卡图7.2.13 显示刀具

Step1.选择下拉菜单978-7-111-49469-0-Chapter07-75.jpg978-7-111-49469-0-Chapter07-76.jpg978-7-111-49469-0-Chapter07-77.jpg命令，系统弹出“创建刀具”对话框。

Step2.在如图7.2.10所示的“创建刀具”对话框的978-7-111-49469-0-Chapter07-78.jpg下拉列表中选择978-7-111-49469-0-Chapter07-79.jpg选项，在978-7-111-49469-0-Chapter07-80.jpg区域中单击OD_80_L按钮978-7-111-49469-0-Chapter07-81.jpg，在978-7-111-49469-0-Chapter07-82.jpg区域的978-7-111-49469-0-Chapter07-83.jpg下拉列表中选择978-7-111-49469-0-Chapter07-84.jpg选项，采用系统默认的名称，单击978-7-111-49469-0-Chapter07-85.jpg按钮，系统弹出“车刀-标准”对话框。

Step3.单击978-7-111-49469-0-Chapter07-86.jpg选项卡，设置如图7.2.11所示的参数。

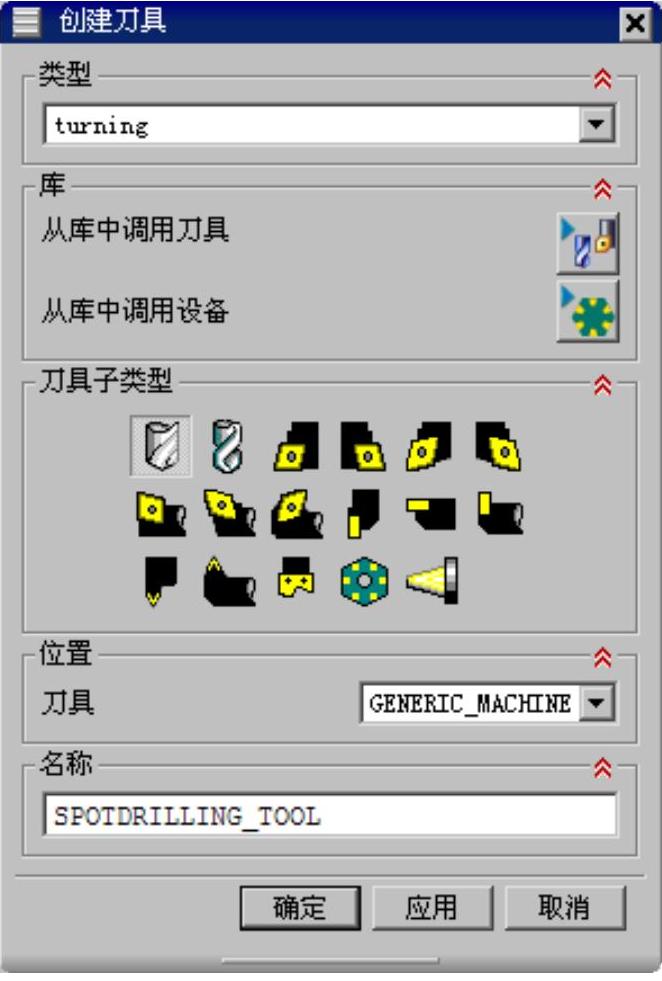

图7.2.10 “创建刀具”对话框


图7.2.11 “车刀-标准”对话框

图7.2.11所示的“车刀-标准”对话框中的各选项卡说明如下。

●978-7-111-49469-0-Chapter07-89.jpg选项卡：用于设置车刀的刀片。常见的车刀刀片按ISO/ANSI/DIN或刀具厂商标准划分。

●978-7-111-49469-0-Chapter07-90.jpg选项卡：用于设置车刀夹持器的参数。

●978-7-111-49469-0-Chapter07-91.jpg选项卡：用于设置跟踪点。系统使用刀具上的参考点来计算刀轨，这个参考点被称为跟踪点。跟踪点与刀具的拐角半径相关联，这样，当用户选择跟踪点时，车削处理器将使用关联拐角半径来确定切削区域、碰撞检测、刀轨、处理中的工件（IPW），并定位到避让几何体。

●978-7-111-49469-0-Chapter07-92.jpg选项卡：用于设置车刀其他参数。

Step4.单击978-7-111-49469-0-Chapter07-93.jpg选项卡，选中978-7-111-49469-0-Chapter07-94.jpg复选框，采用系统默认的参数设置值，如图7.2.12所示；调整到静态线框视图状态，显示出刀具的形状，如图7.2.13所示。

Step5.单击978-7-111-49469-0-Chapter07-95.jpg按钮，完成刀具的创建。

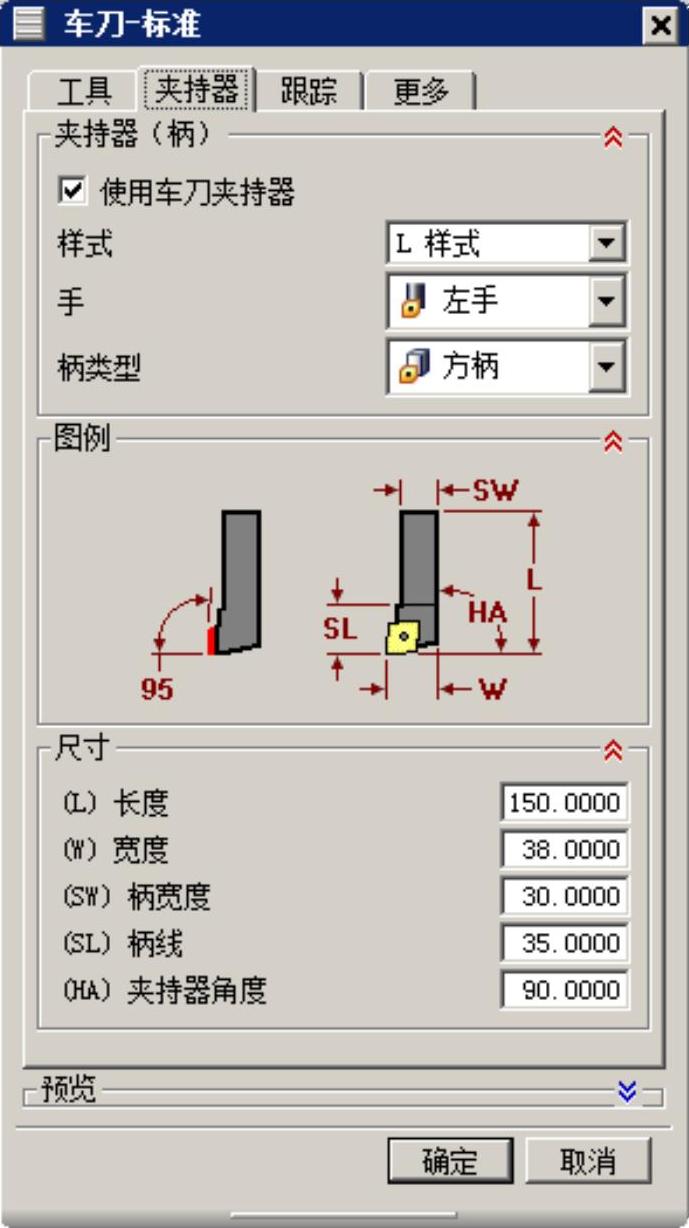

图7.2.12 “夹持器”选项卡


图7.2.13 显示刀具
