车削加工的7种子类型优化

2023-06-18 理论教育版权反馈

【摘要】：在“创建工序”对话框的下拉列表中选择选项，此时，对话框中出现车削加工的21种子类型。图7.1.1所示的“创建工序”对话框区域中的各按钮说明如下。

进入加工模块后，选择下拉菜单命令，系统弹出图7.1.1所示的“创建工序”对话框。在“创建工序”对话框的下拉列表中选择选项，此时，对话框中出现车削加工的21种子类型。

图7.1.1所示的“创建工序”对话框区域中的各按钮说明如下。

●A1（CENTERLINE_SPOTDRILL）：中心线点钻。

●A2（CENTERLINE_DRILLING）：中心线钻孔。

●A3（CENTERLINE_PECKDRILL）：中心线啄钻。

●A4（CENTERLINE_BREAKCHIP）：中心线断屑钻。

●A5（CENTERLINE_REAMING）：中心线铰孔。

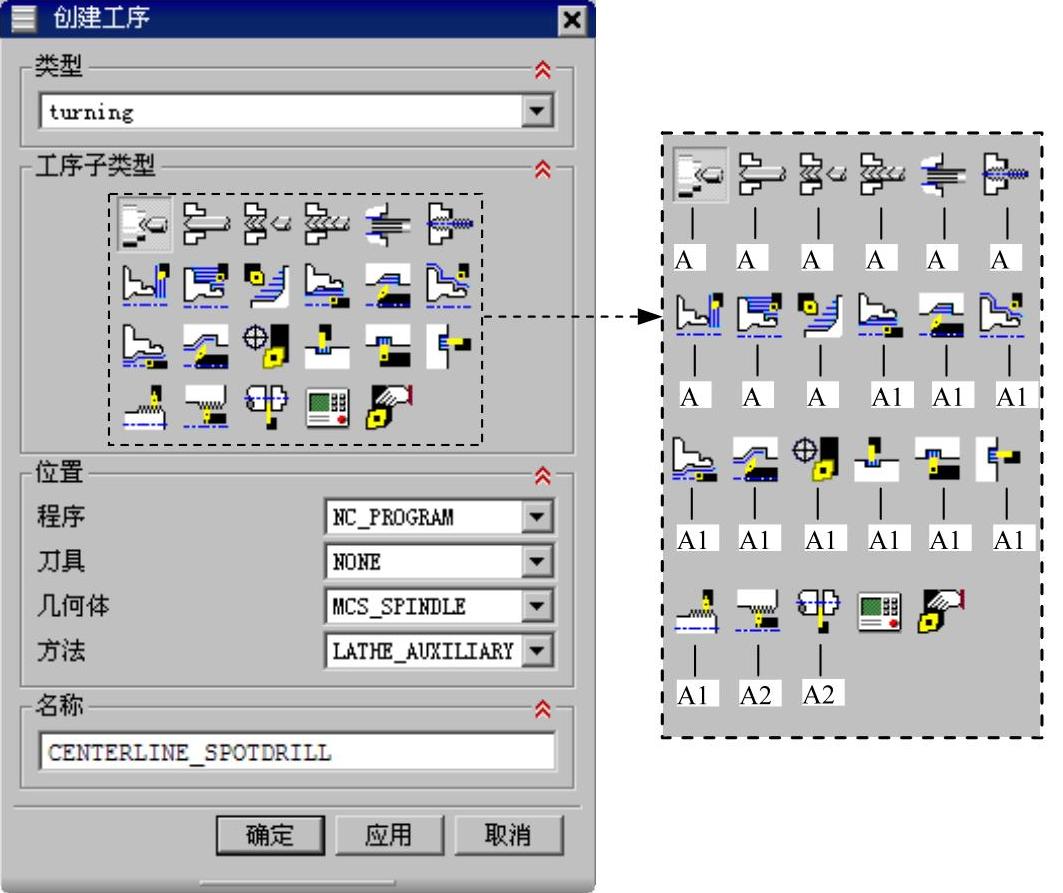

图7.1.1 “创建工序”对话框

●A6（CENTERLINE_TAPPING）：中心线攻丝。

●A7（FACING）：端面加工。

●A8（ROUGH_TURN_OD）：粗车外形轮廓。

●A9（ROUGH_BACK_TURN）：反向粗车外形轮廓。

●A10（ROUGH_BORE_ID）：粗车内孔轮廓。

●A11（ROUGH_BACK_BORE）：反向粗车内孔轮廓。

●A12（FINISH_TURN_OD）：精车外形轮廓。

●A13（FINISH_BORE_ID）：精车内孔轮廓。

●A14（FINISH_BACK_BORE）：反向精车内孔轮廓。

●A15（TEACH_MODE）：示教模式。

●A16（GROOVE_OD）：车外沟槽。

●A17（GROOVE_ID）：车内沟槽。

●A18（GROOVE_FACE）：车端面槽。

●A19（THREAD_OD）：车外螺纹。

●A20（THREAD_ID）：车内螺纹。

●A21（PARTOFF）：切断工件。
