Stage1.插入操作

Step1.选择下拉菜单命令，系统弹出“创建工序”对话框。

Step2.确定加工方法。在下拉列表中选择选项，在区域中单击“可变流线铣”按钮，在下拉列表中选择选项，在下拉列表中选择选项，在下拉列表中选择选项，在下拉列表中选择选项，单击按钮，系统弹出“可变流线铣”对话框。

Stage2.指定切削区域

在“可变流线铣”对话框中单击按钮，系统弹出“切削区域”对话框，采用系统默认的选项，选取如图5.5.4所示的切削区域，单击按钮，系统返回到“可变流线铣”对话框。

Stage3.设置驱动方法

Step1.在“可变流线铣”对话框的区域中单击按钮，系统弹出如图5.5.5所示的“流线驱动方法”对话框，同时在图形区系统会自动生成如图5.5.6所示的流曲线和交叉曲线。

Step2.查看两条流曲线和交叉曲线的方向。如有必要，可以在方向箭头上右击，选择命令进行调整，使两条流曲线和交叉曲线的方向分别相同。

Step3.设置驱动参数。在下拉列表中选择选项，在下拉列表中选择选项，在下拉列表中选择选项，在文本框中输入值3.0，选择单位为，单击按钮，系统返回到“可变流线铣”对话框。

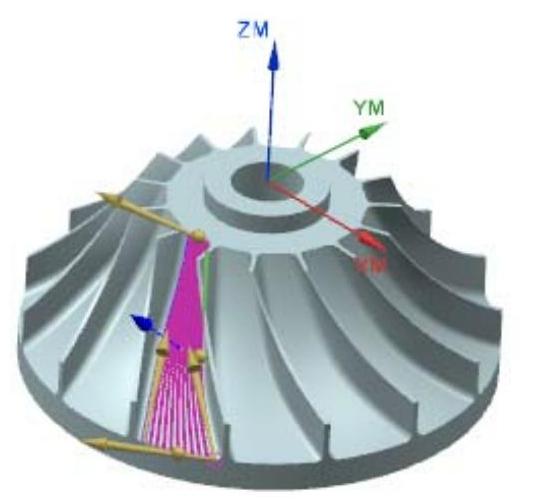

图5.5.4 指定切削区域

图5.5.5 “流线驱动方法”对话框

图5.5.6 流曲线和交叉曲线

Stage4.设置投影矢量与刀轴

Step1.设置投影矢量。在“可变流线铣”对话框区域的下拉列表中，选取选项。

Step2.设置刀轴。在“可变流线铣”对话框区域的下拉列表中选择选项，单击“点对话框”按钮，系统弹出“点”对话框，在下拉列表中选择选项，然后在、、文本框中分别输入值25.0、-110.0、80.0，单击按钮，系统返回到“可变流线铣”对话框。

Stage5.设置切削参数

Step1.在区域中单击“切削参数”按钮，系统弹出“切削参数”对话框。

Step2.单击选项卡，参数设置值如图5.5.7所示。

Step3.单击选项卡，在文本框中输入值0.5，单击按钮，系统返回到“可变流线铣”对话框。

Stage6.设置非切削移动参数

Step1.单击“可变流线铣”对话框中的“非切削移动”按钮，系统弹出“非切削移动”对话框。

Step2.单击选项卡，设置如图5.5.8所示的参数，完成后单击按钮，系统返回到“可变流线铣”对话框。

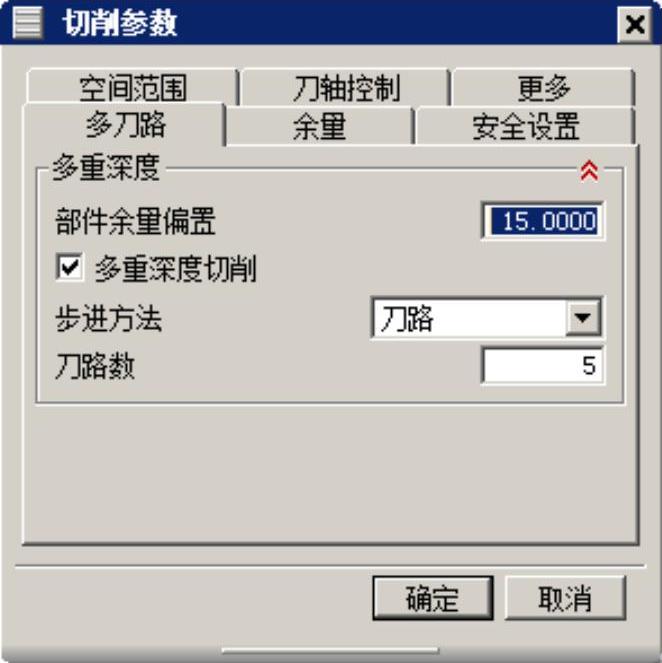

图5.5.7 “多刀路”选项卡

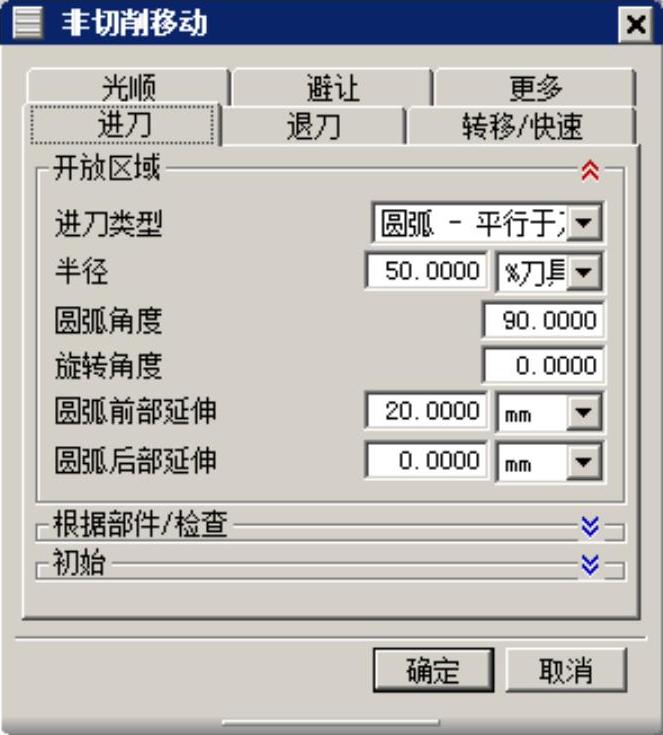

图5.5.8 “进刀”选项卡

Stage7.设置进给率和速度

Step1.单击“可变流线铣”对话框中的“进给率和速度”按钮，系统弹出“进给率和速度”对话框。

Step2.选中区域中的复选框，在其后的文本框中输入值1500.0，在区域的文本框中输入值600.0，按Enter键，然后单击按钮，在区域的文本框中输入值300.0。

Step3.单击按钮，完成进给率和速度的设置。
