控制加工残留余量的方法及步骤

2023-06-18 理论教育 版权反馈
【摘要】：在加工方法中可以通过对加工余量、几何体的内外公差和进给速度等选项进行设置，从而控制加工残留余量。Step1.选择下拉菜单命令，系统弹出图2.6.1所示的“创建方法”对话框。在区域的文本框中输入值0.4，其他参数采用系统默认值。图2.6.1 “创建方法”对话框图2.6.2 “模具精加工HSM”对话框图2.6.2所示的“模具精加工HSM”对话框中的各按钮说明如下。

在零件加工过程中，通常需要经过粗加工、半精加工、精加工几个步骤，而它们的主要差异在于加工后残留在工件上的余料的多少以及表面粗糙度。在加工方法中可以通过对加工余量、几何体的内外公差和进给速度等选项进行设置，从而控制加工残留余量。下面紧接着上节的操作，说明创建加工方法的一般步骤。

Step1.选择下拉菜单978-7-111-49469-0-Chapter02-184.jpg978-7-111-49469-0-Chapter02-185.jpg978-7-111-49469-0-Chapter02-186.jpg命令（或单击“插入”工具栏中的978-7-111-49469-0-Chapter02-187.jpg按钮），系统弹出图2.6.1所示的“创建方法”对话框。

Step2.在978-7-111-49469-0-Chapter02-188.jpg区域中单击MOLD_FINISH_HSM按钮978-7-111-49469-0-Chapter02-189.jpg，在978-7-111-49469-0-Chapter02-190.jpg区域的978-7-111-49469-0-Chapter02-191.jpg下拉列表中选择978-7-111-49469-0-Chapter02-192.jpg选项，在978-7-111-49469-0-Chapter02-193.jpg文本框中输入FINISH；然后单击978-7-111-49469-0-Chapter02-194.jpg按钮，系统弹出图2.6.2所示的“模具精加工HSM”对话框。

Step3.设置部件余量。在978-7-111-49469-0-Chapter02-195.jpg区域的978-7-111-49469-0-Chapter02-196.jpg文本框中输入值0.4，其他参数采用系统默认值。

Step4.单击978-7-111-49469-0-Chapter02-197.jpg按钮，完成加工方法的设置。

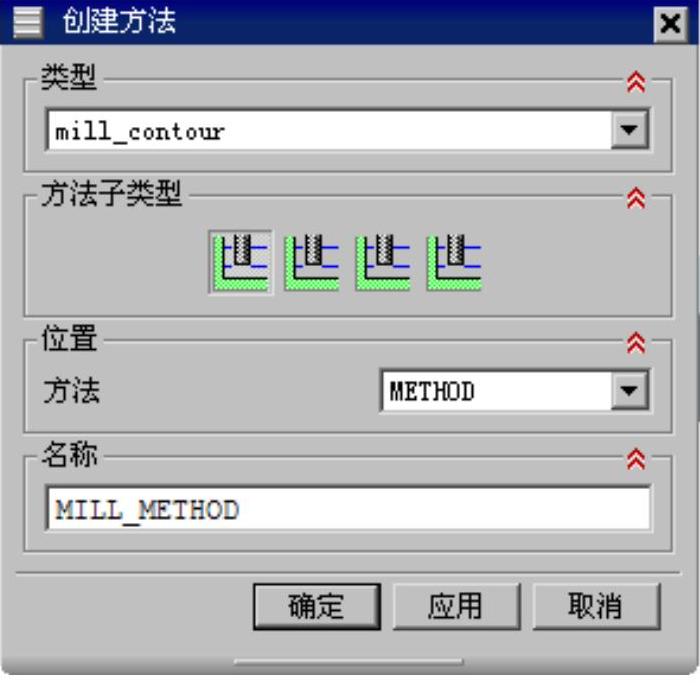

图2.6.1 “创建方法”对话框

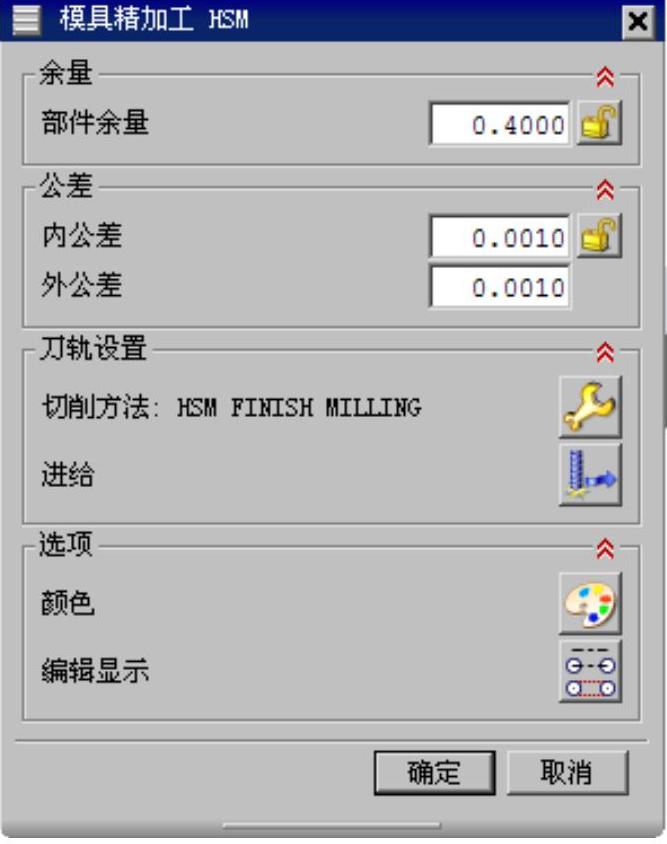

图2.6.2 “模具精加工HSM”对话框

图2.6.2所示的“模具精加工HSM”对话框中的各按钮说明如下。

●978-7-111-49469-0-Chapter02-200.jpg：用于为当前所创建的加工方法指定零件余量。

●978-7-111-49469-0-Chapter02-201.jpg：用于设置切削过程中刀具穿透曲面的最大量。

●978-7-111-49469-0-Chapter02-202.jpg：用于设置切削过程中刀具避免接触曲面的最大量。

●978-7-111-49469-0-Chapter02-203.jpg（切削方法）：单击该按钮，在系统弹出的“搜索结果”对话框中系统为用户提供了七种切削方法，分别是FACEMILLING（面铣）、ENDMILLING（端铣）、SLOTING（台阶加工）、SIDE/SLOT MILL（边和台阶铣）、HSM ROUTH MILLING（高速粗铣）、HSMSEMI FINISH MILLING（高速半精铣）、HSM FINISH MILLING（高速精铣）。

●978-7-111-49469-0-Chapter02-204.jpg（进给）：单击该按钮后，可以在弹出的“进给”对话框中设置切削进给量。

●978-7-111-49469-0-Chapter02-205.jpg（颜色）：单击该按钮，可以在弹出的“刀轨显示颜色”对话框中对刀轨的显示颜色进行设置。

●978-7-111-49469-0-Chapter02-206.jpg（编辑显示）：单击该按钮，系统弹出“显示选项”对话框，可以设置刀具显示方式、刀轨显示方式等。
