创建切削区域的几何体
【摘要】：Step2.在区域中单击MILL_AREA按钮，在区域的下拉列表中选择选项，在文本框中输入CAVITY_AREA，然后单击按钮，系统弹出图2.4.16所示的“铣削区域”对话框。Step3.单击右侧的按钮，系统弹出图2.4.17所示的“切削区域”对话框。Step5.单击按钮，完成切削区域几何体的创建。图2.4.18 指定切削区域
Step1.选择下拉菜单
命令，系统弹出“创建几何体”对话框。
Step2.在
区域中单击MILL_AREA按钮
，在
区域的
下拉列表中选择
选项，在
文本框中输入CAVITY_AREA，然后单击
按钮，系统弹出图2.4.16所示的“铣削区域”对话框。
Step3.单击
右侧的
按钮，系统弹出图2.4.17所示的“切削区域”对话框。

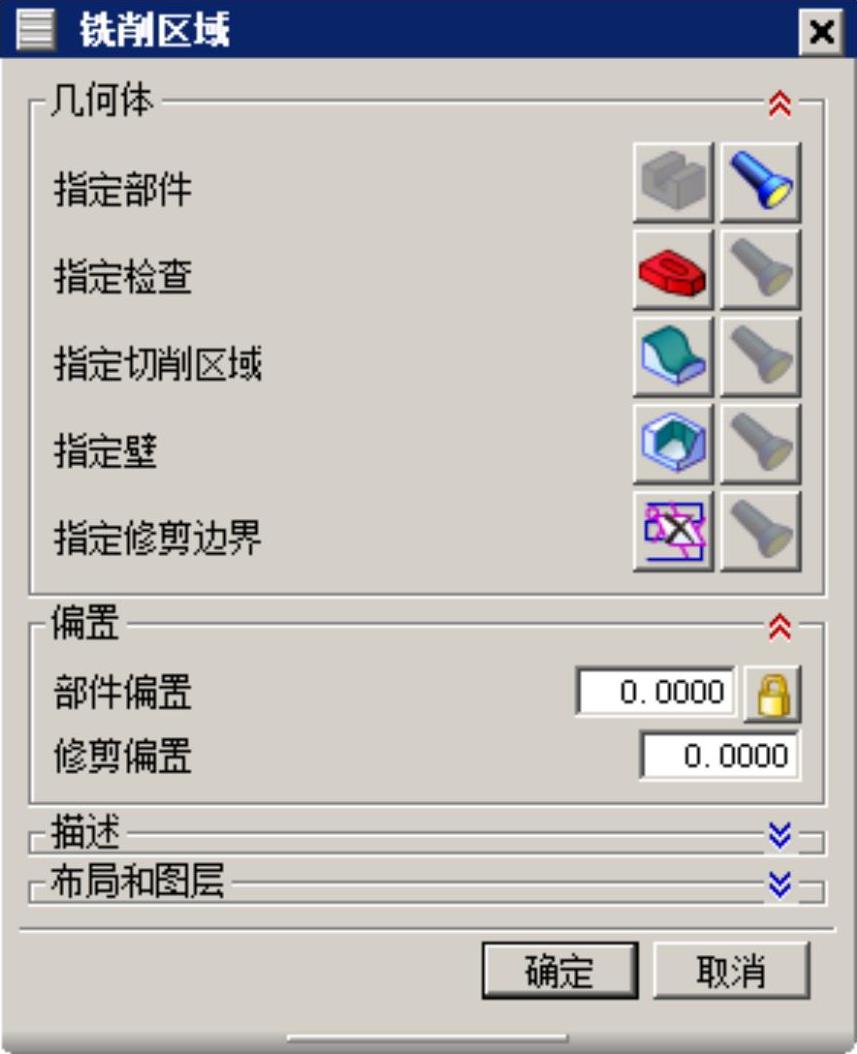

图2.4.16 “铣削区域”对话框
图2.4.17 “切削区域”对话框
图2.4.16所示的“铣削区域”对话框中的各按钮说明如下。
●
（选择或编辑检查几何体）：用于检查几何体是否为在切削加工过程中要避让的几何体，如夹具或重要加工平面。
●
（选择或编辑切削区域几何体）：使用该按钮可以指定具体要加工的区域，可以是零件几何的部分区域；如果不指定，系统将认为是整个零件的所有区域。
●
（选择或编辑壁几何体）：通过设置侧壁几何体来替换工件余量，表示除了加工面以外的全局工件余量。
●
（选择或编辑修剪边界）：使用该按钮可以进一步控制需要加工的区域，一般是通过设定剪切侧来实现的。
●
：用于在已指定的部件几何体的基础上进行法向的偏置。
●
：用于对已指定的修剪边界进行偏置。

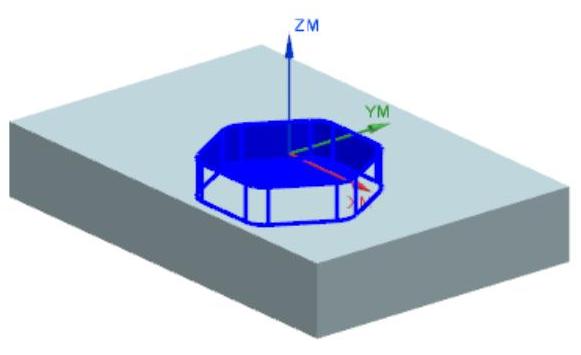

Step4.选取图2.4.18所示的模型表面（共13个面）为切削区域，然后单击“切削区域”对话框中的
按钮，系统返回到“铣削区域”对话框。
Step5.单击
按钮，完成切削区域几何体的创建。
图2.4.18 指定切削区域
