下面以模型pocketing.prt为例,紧接着上节的操作,说明创建工件几何体的一般步骤。
Step1.选择下拉菜单命令,系统弹出“创建几何体”对话框。
Step2.在区域中单击WORKPIECE按钮,在区域的下拉列表中选择选项,在文本框中输入CAVITY_WORKPIECE,然后单击按钮,系统弹出图2.4.10所示的“工件”对话框。
Step3.创建部件几何体。
(1)单击“工件”对话框中的按钮,系统弹出图2.4.11所示的“部件几何体”对话框。

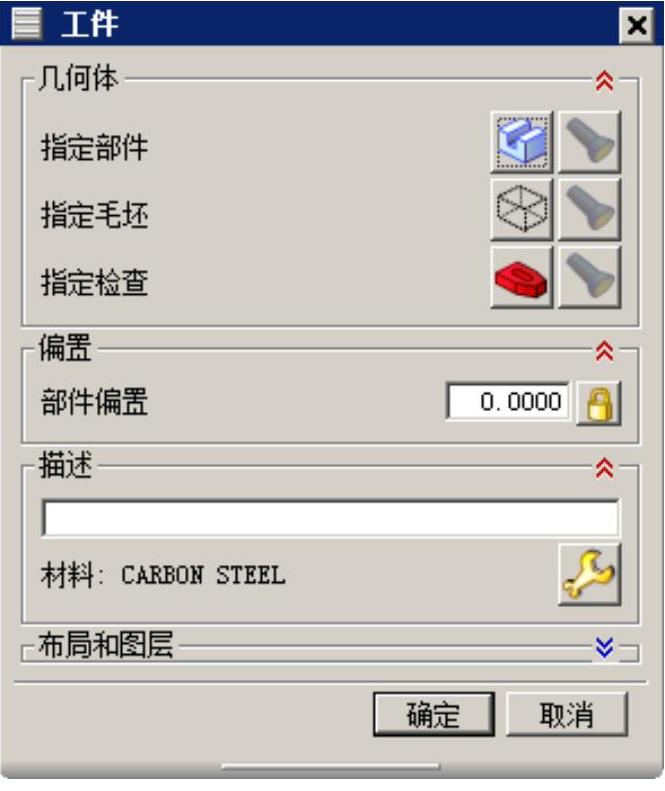

图2.4.10 “工件”对话框

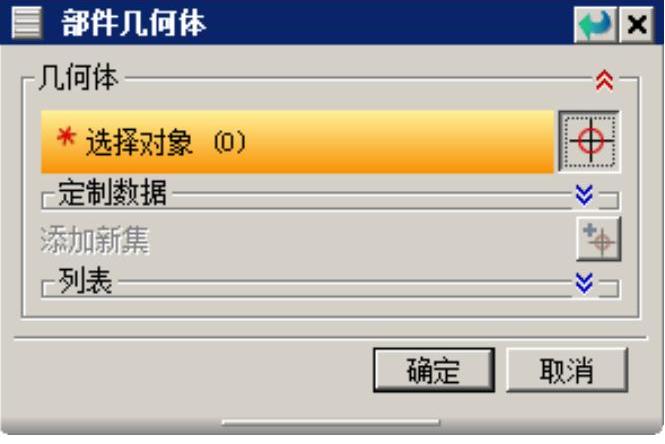

图2.4.11 “部件几何体”对话框
图2.4.10所示的“工件”对话框中的主要按钮说明如下。
●按钮:单击此按钮,在弹出的“部件几何体”对话框中可以定义加工完成后的几何体,即最终的零件,它可以控制刀具的切削深度和活动范围,可以通过设置选择过滤器来选择特征、几何体(实体、面、曲线)和小平面体来定义部件几何体。
●按钮:单击此按钮,在弹出的“毛坯几何体”对话框中可以定义将要加工的原材料,可以设置选择过滤器来选择特征、几何体(实体、面、曲线)以及偏置部件几何体来定义毛坯几何体。
●按钮:单击此按钮,在弹出的“检查几何体”对话框中可以定义刀具在切削过程中要避让的几何体,如夹具和其他已加工过的重要表面。
●按钮:当部件几何体、毛坯几何体或检查几何体被定义后,其后的按钮将高亮度显示,此时单击此按钮,已定义的几何体对象将以不同的颜色高亮度显示。
●文本框:用于设置在零件实体模型上增加或减去指定的厚度值。正的偏置值在零件上增加指定的厚度,负的偏置值在零件上减去指定的厚度。
●按钮:单击该按钮,系统弹出“搜索结果”对话框,在此对话框中列出了材料数据库中的所有材料类型,材料数据库由配置文件指定。选择合适的材料后,单击按钮,则为当前创建的工件指定材料属性。
●区域提供了如下选项。
☑复选框:选中该复选框,则在选择“保存布局/图层”选项时,保存图层的设置。
☑文本框:用于输入视图布局的名称,如果不更改,则使用默认名称。
☑按钮:用于保存当前的视图布局和图层。

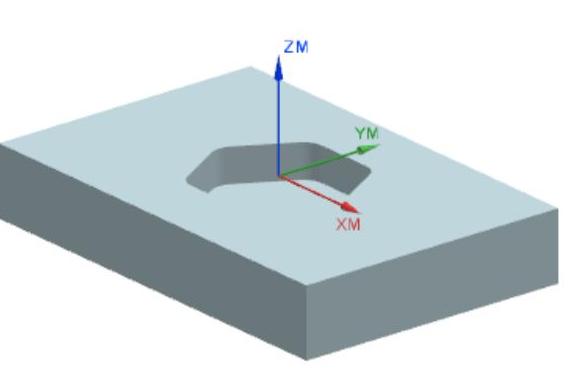

(2)在图形区选取整个零件实体为部件几何体,如图2.4.12所示。
(3)单击按钮,系统返回“工件”对话框。
Step4.创建毛坯几何体。
(1)在“工件”对话框中单击按钮,系统弹出图2.4.13所示的“毛坯几何体”对话框(一)。
图2.4.12 部件几何体
图2.4.13 “毛坯几何体”对话框(一)
(2)在下拉列表中选择选项,此时毛坯几何体如图2.4.14所示,显示“毛坯几何体”对话框(二),如图2.4.15所示。
(3)单击按钮,系统返回到“工件”对话框。
Step5.单击“工件”对话框中的按钮,完成工件的设置。
图2.4.14 毛坯几何体
图2.4.15 “毛坯几何体”对话框(二)
