如何实现变频器的硬件组态？
【摘要】：在图13-48的硬件组态目录中，各选项含义如下：Std.Telegram 1：2/2 PZD标准报文1：只有过程数据，2个字输出/2个字输入，用MOVE指令编程。Std.Telegram 2：4/4 PZD标准报文2：只有过程数据，4个字输出/4个字输入，用SFC14/15编程；图13-48 6SE70硬件类型图13-49 插入DP从站PCS7 Telegram 352：6/6 PZDPCS7报文352：只有过程数据，6个字输出/6个字输入，用于PCS7。在本案例中，选择为变频器PPO3协议，如图13-50所示，这里包括：输出/输入地址，长度，单位，连续性范围。

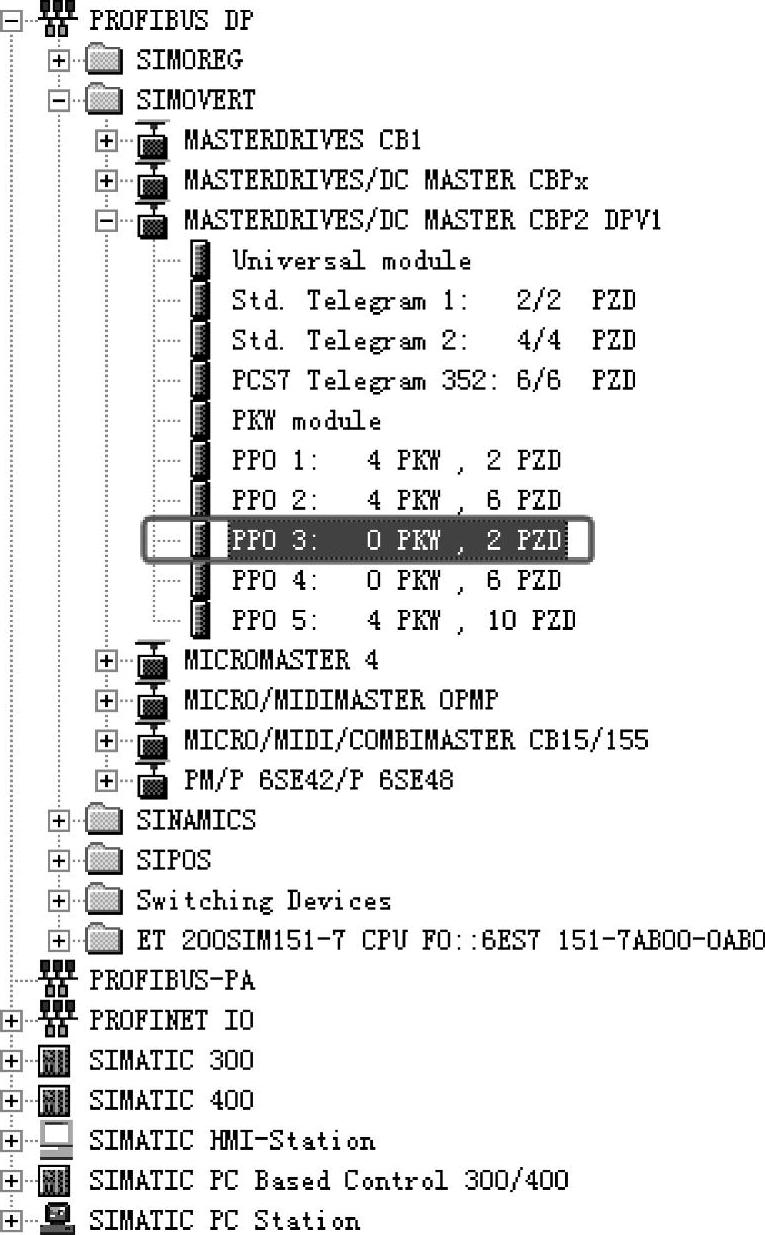

在STEP 7软件中创建一个项目，再硬件组态该项目，并建一个PROFIBUS-DP网络，其中6SE70系列变频器在“PROIBUS-DP”→“SIMOVERT”文件夹里进行组态（如图13-48所示），并设定好通信的地址范围（DP地址为3，如图13-49所示）。
在图13-48的硬件组态目录中，各选项含义如下：
（1）Std.Telegram 1：2/2 PZD
标准报文1：只有过程数据，2个字输出/2个字输入，用MOVE指令（L/T指令）编程。
（2）Std.Telegram 2：4/4 PZD
标准报文2：只有过程数据，4个字输出/4个字输入，用SFC14/15编程；
图13-48 6SE70硬件类型
图13-49 插入DP从站（变频器6SE70）
（3）PCS7 Telegram 352：6/6 PZD
PCS7报文352：只有过程数据，6个字输出/6个字输入，用于PCS7。
（4）PKW module
PKW模板（4个字输出/4个字输入）：用SFC14/15编程。
（5）PPO1：4 PKW，2 PZD：
PPO1，4个字参数数据，用SFC14/15编程；2个字过程数据，用MOVE指令（L/T指令）编程。
（6）PPO2：4 PKW，6 PZD
PPO2，4个字参数数据，用SFC14/15编程；6个字过程数据，用SFC14/15编程。
（7）PPO3：0 PKW，2 PZD
PPO3，没有参数数据，2个字过程数据，用MOVE指令（L/T指令）编程。
（8）PPO4：0 PKW，6 PZD
PPO4，没有参数数据，6个字过程数据，用SFC14/15编程。
（9）PPO5：4 PKW，10 PZD
PPO5，4个字参数数据，用SFC14/15编程；10个字过程数据，用SFC14/15编程。

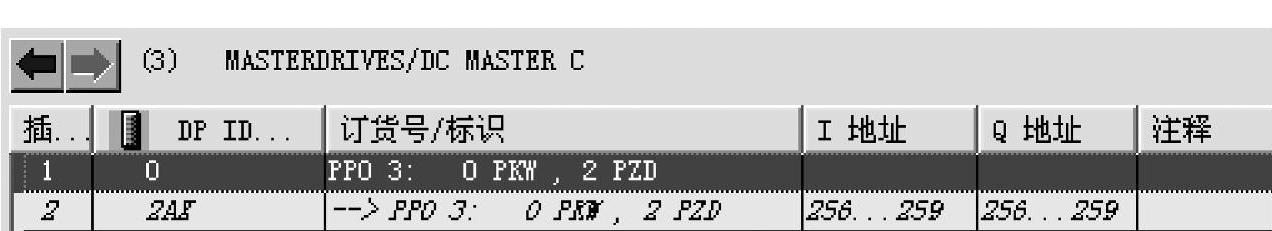

在本案例中，选择为变频器PPO3协议，如图13-50所示，这里包括：输出/输入地址，长度，单位，连续性范围。这里除了地址之外，其他属性都是由PPO3决定的，只能读，不能改写。
图13-50 DP从站的属性
