如何优化组态主站系统？
【摘要】：图13-3 插入SIMATIC 300站点图13-4 CPU的PROFIBUS接口属性选择“新建”创建一条PROFIBUS，组态PROFIBUS站地址。在本例中主站的传输速率为“1.5Mbps”，“DP”行规，无中继器、OBT等网络元件，单击“确定”按钮确认并存盘；然后组态S7-3152DP本地模块，同时将PRO-FIBUS作为子网，最后的结果如图13-7所示。图13-5 新建子网属性图13-6 组态S7-3152DP本地模块图13-7 主站组态结果
打开SIMATIC MANAGER，通过“文件”菜单选择新建一个项目，在“名称”栏中输入项目名称，将其命名为“MM440-S7-300通信”，在下方的“存储位置（路径）”中设置其存储位置，如图13-2所示。

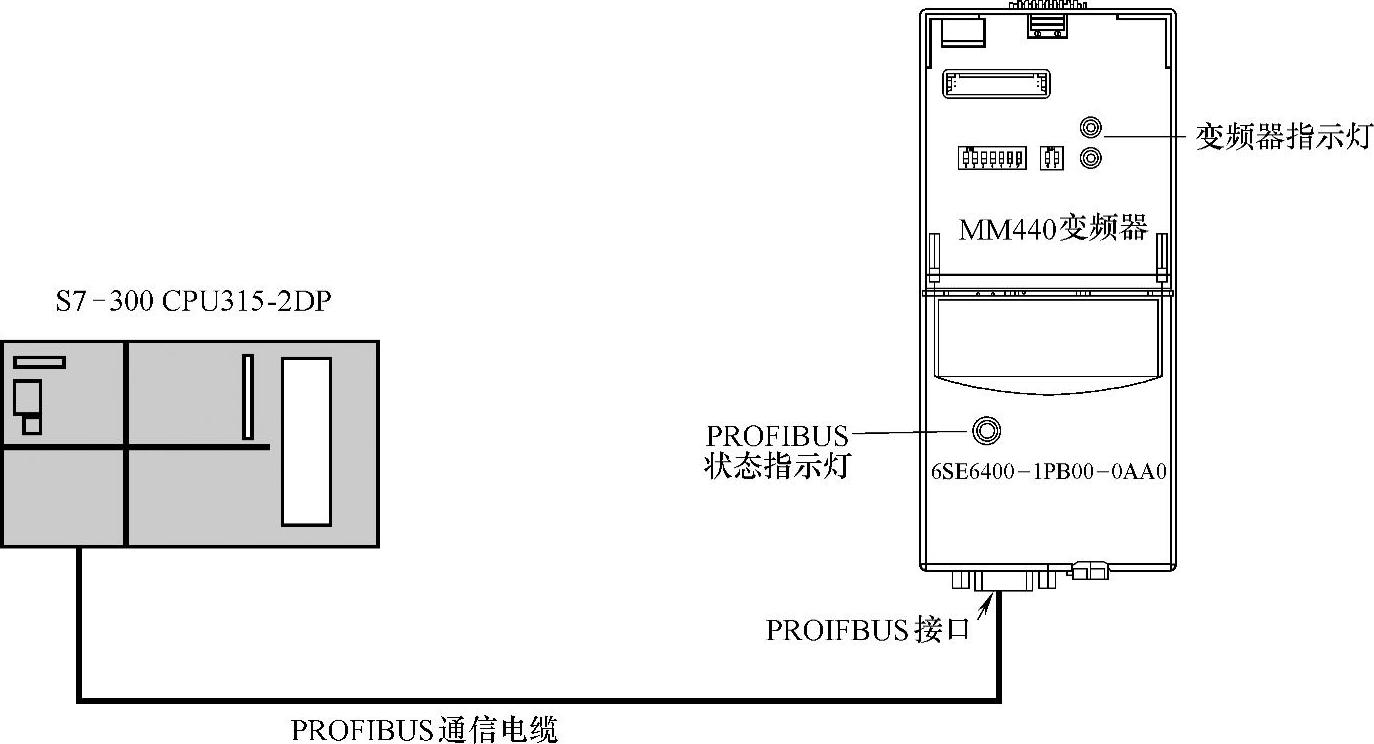

图13-1 S7-300 PLC与MM440变频器的通信接线

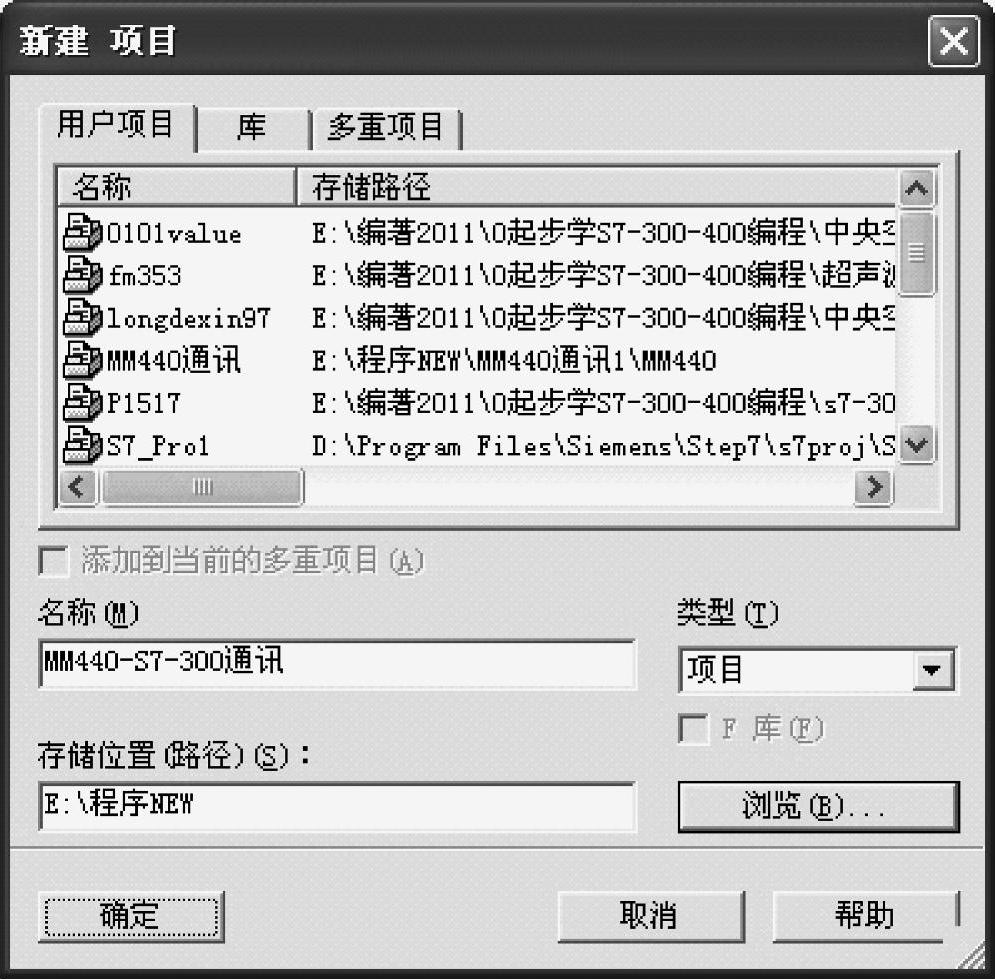

图13-2 新建一个项目
项目屏幕的左侧选中该项目，如图13-3所示，在右键弹出的快捷菜单中选择“插入新对象”，并插入SIMATIC 300站点；可以看到选择的对象出现在右侧的屏幕上。
打开SIMATIC 300站点，然后双击右侧生成的“硬件”图标，在弹出的HW config中进行组态，在菜单栏中选择“查看”选择“目录”打开硬件目录，按订货号和硬件安装次序依次插入机架、电源、CPU。插入CPU时会同时弹出组态PROFIBUS画面，如图13-4所示。
图13-3 插入SIMATIC 300站点

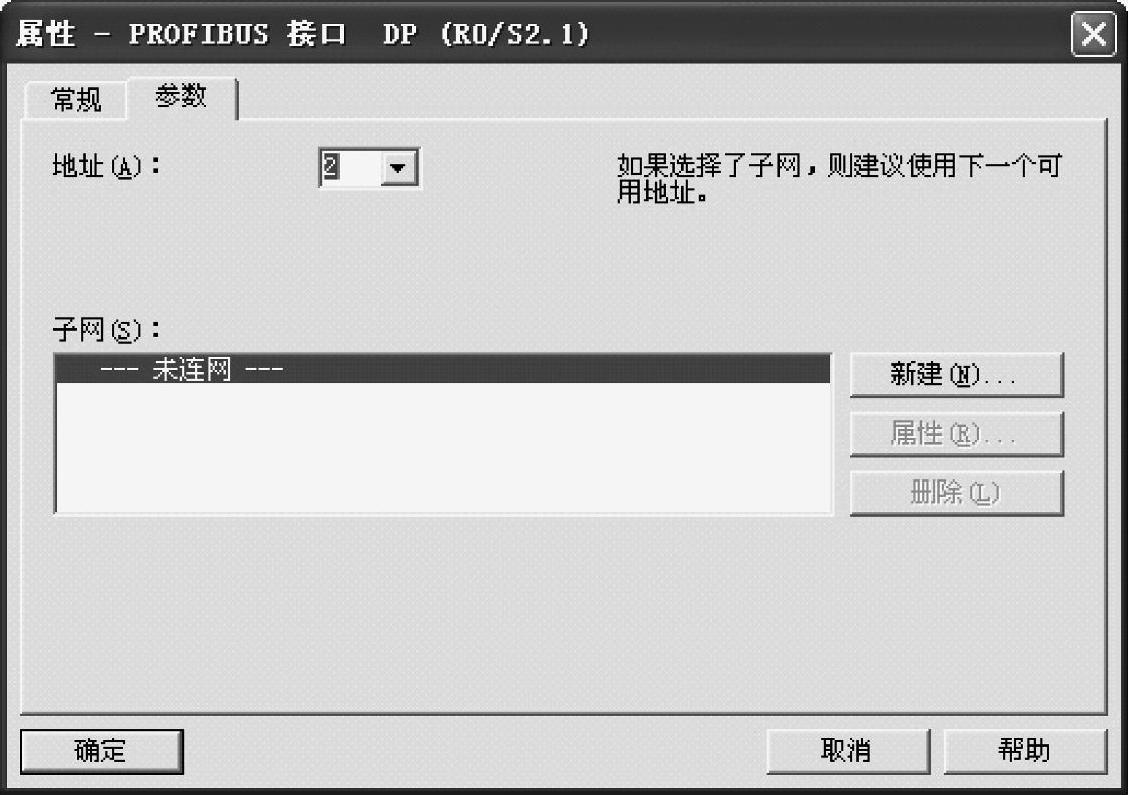

图13-4 CPU的PROFIBUS接口属性
选择“新建”创建一条PROFIBUS（1），组态PROFIBUS站地址。然后单击“属性”键，组态网络属性如图13-5所示。
在本例中主站的传输速率为“1.5Mbps（1.5Mbit/s）”，“DP”行规，无中继器、OBT等网络元件，单击“确定”按钮确认并存盘；然后组态S7-3152DP本地模块，同时将PRO-FIBUS（1）作为子网（如图13-6所示），最后的结果如图13-7所示。

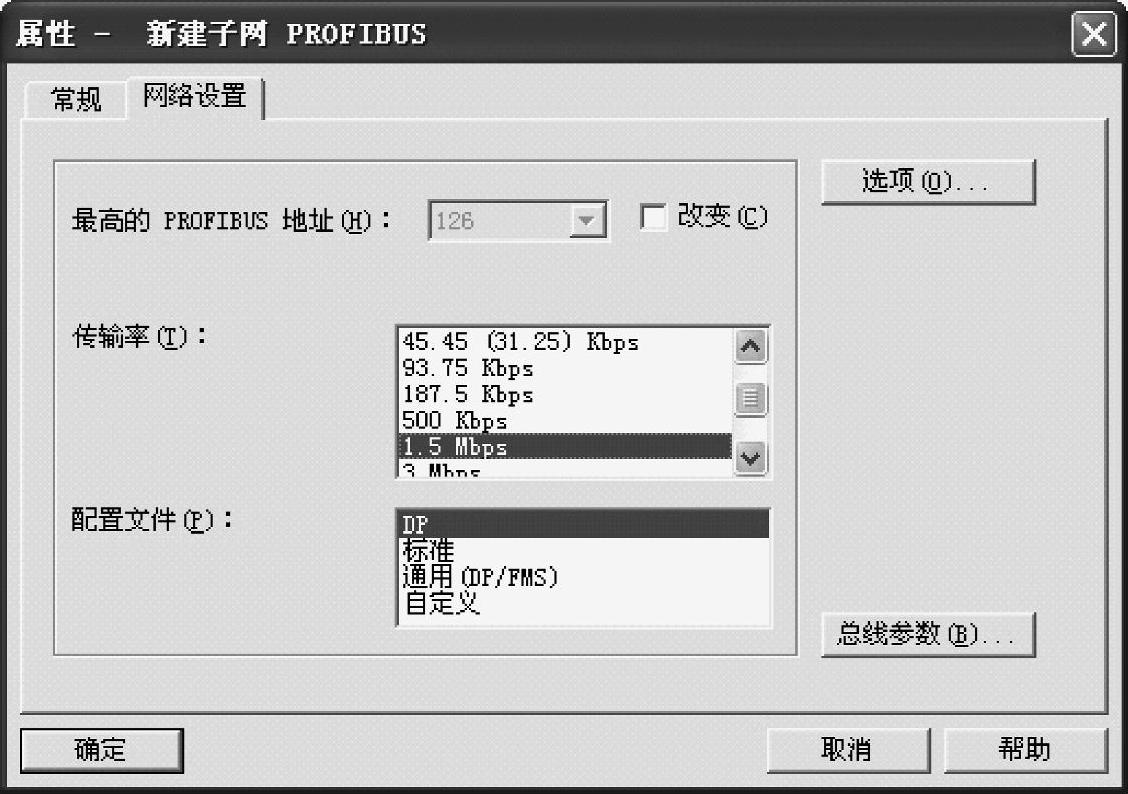

图13-5 新建子网属性

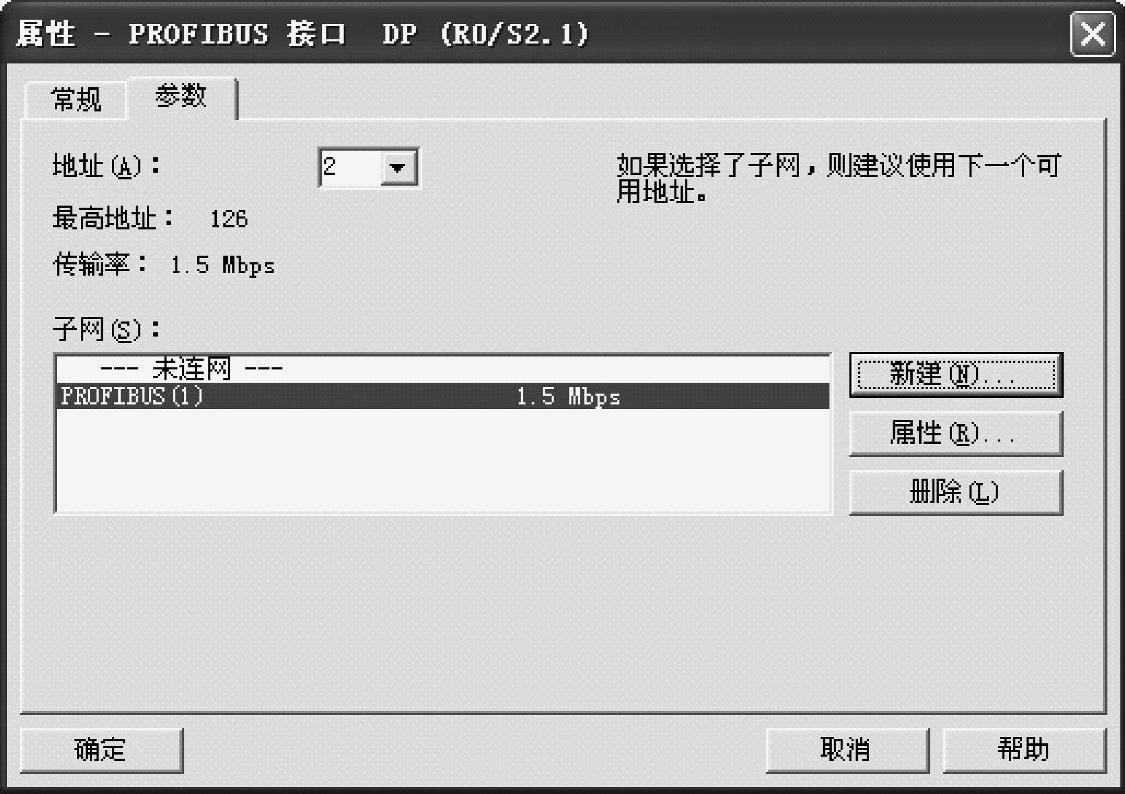

图13-6 组态S7-3152DP本地模块

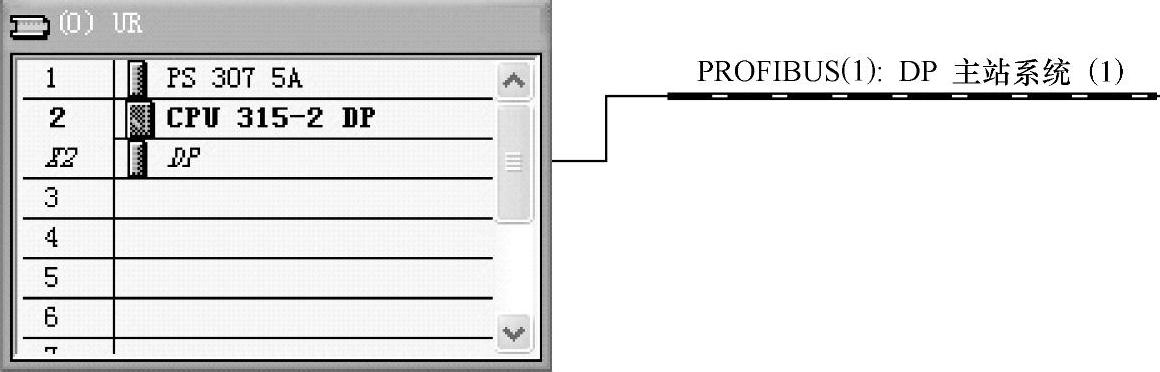

图13-7 主站组态结果
