PROFINETIO现场设备详细介绍

2023-06-18 理论教育版权反馈

【摘要】：用于连接S7-300 PLC到PROFINET，作为IO控制器连接现场IO设备。可作为IO控制器，连接PC到PROFINET，连接现场IO设备并带有集成交换机的通信处理器。如图12-35所示，PROFINET IO的现场IO设备在PROFINET上有着相同的等级，在网络组态时分配给一个IO控制器。现场IO设备的文件描述定义在GSD文件。具体步骤为：① 导入GSD文件，并在STEP7中进行硬件组态；② 编写用户程序，下载到IO控制器中；③ IO控制器和IO设备自动地交换数据。图12-35 PROFINET IO与IO控制器

以下SIMATIC产品用于PROFINET分布式设备：

1）IM151-3 PN和IM154-4 PN。作为IO设备直接连接ET200S的电子模块。

2）CPU416-3PN/DP、CPU414-3PN/DP、CPU319-3 PN/DP、CPU317-2 PN/DP和CPU315-2 PN/DP。作为IO控制器的CPU模块，用于处理过程信号和直接将现场IO设备连接到PROFINET上。

3）IE/PB LINK PN IO。将现有的PROFIBUS设备透明地连接到PROFINET上的代理设备。

4）IWLAN/PB LINK PN IO。将PROFIBUS设备通过无线的方式透明的连接到PROFI-NET上的代理设备。

5）CP343-1 Advanced和CP343-1。用于连接S7-300 PLC到PROFINET，作为IO控制器连接现场IO设备。

6）CP443-1 Advanced。用于连接S7-400 PLC到PROFINET，连接现场IO设备并带有集成的Web服务器和集成四口交换机的通信处理器。

7）CP1616。可作为IO控制器，连接PC到PROFINET，连接现场IO设备并带有集成交换机的通信处理器。

8）SOFTNET PN IO。作为IO控制器用于PG/PC上的软件，连接现场IO设备。可以用于基于PC的控制系统、HMI系统和测试应用软件。

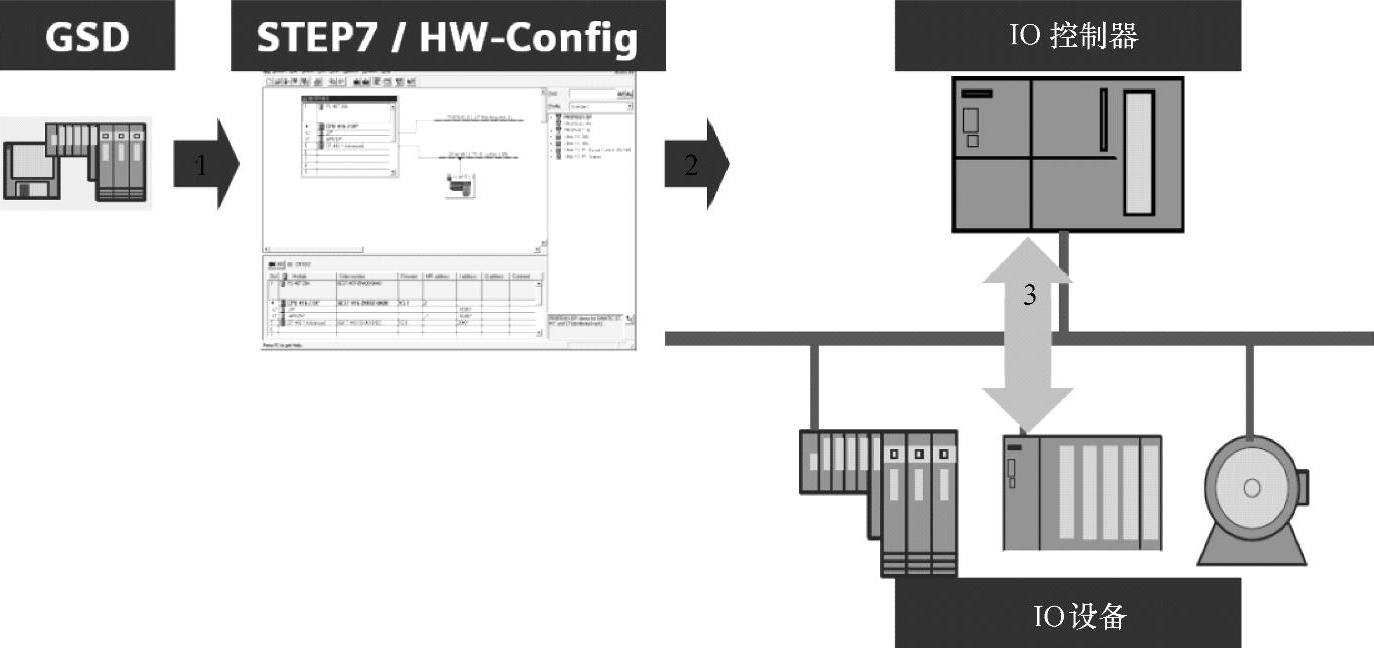

如图12-35所示，PROFINET IO的现场IO设备在PROFINET上有着相同的等级，在网络组态时分配给一个IO控制器。现场IO设备的文件描述定义在GSD（XML）文件。具体步骤为：

① 导入GSD文件，并在STEP7中进行硬件组态；

② 编写用户程序，下载到IO控制器中；
