优化CP34x调试过程的方法
【摘要】：当系统上电，CP34x模板初始化完成后，CP34x上的SF灯点亮。.\Siemens\STEP7\Examples当中找到关于CP34x/CP44x的串口通信和Modbus通信的例子程序，通过在STEP7软件的SIMATIC Manager下打开例子程序，如图12-6所示。图12-12 装载驱动窗口图12-13 MODBUS从站参数窗口默认从站地址222，然后在设定MODBUS从站的Function Code地址与PLC中M、I、Q等地址的对应关系，如图12-14所示。
在用户计算机上首先安装STEP75.x软件和CP34x模板所带的软件驱动程序，模板驱动程序包括了对CP341进行参数化的窗口（在STEP7的硬件组态界面下可以打开）、用于串行通信的FB程序块、模板不同应用方式的例子程序。
当系统上电，CP34x模板初始化完成后，CP34x上的SF灯点亮。
1.参数化CP34x模板

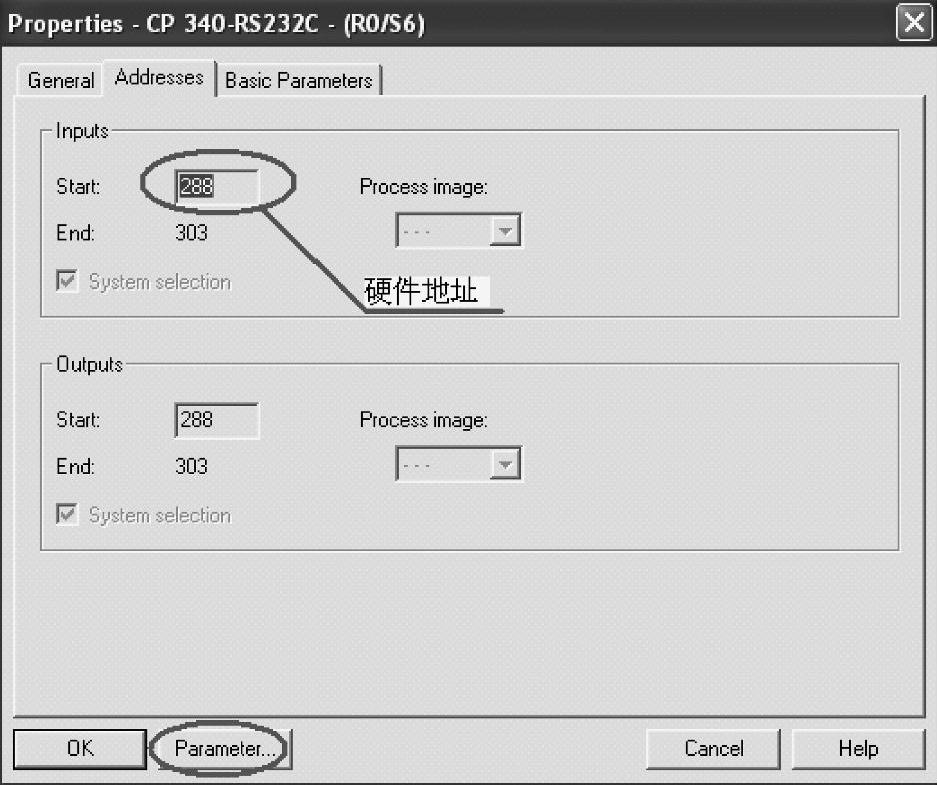

在硬件组态窗口中双击CP34x模板，打开CP34x模板的属性窗口，请记下模板的硬件地址，如图12-3所示。
在编写通信程序时，用户需要该地址参数，同时可以用鼠标左键单击属性窗口上的“Parameters（参数）”按钮。
图12-3 硬件地址

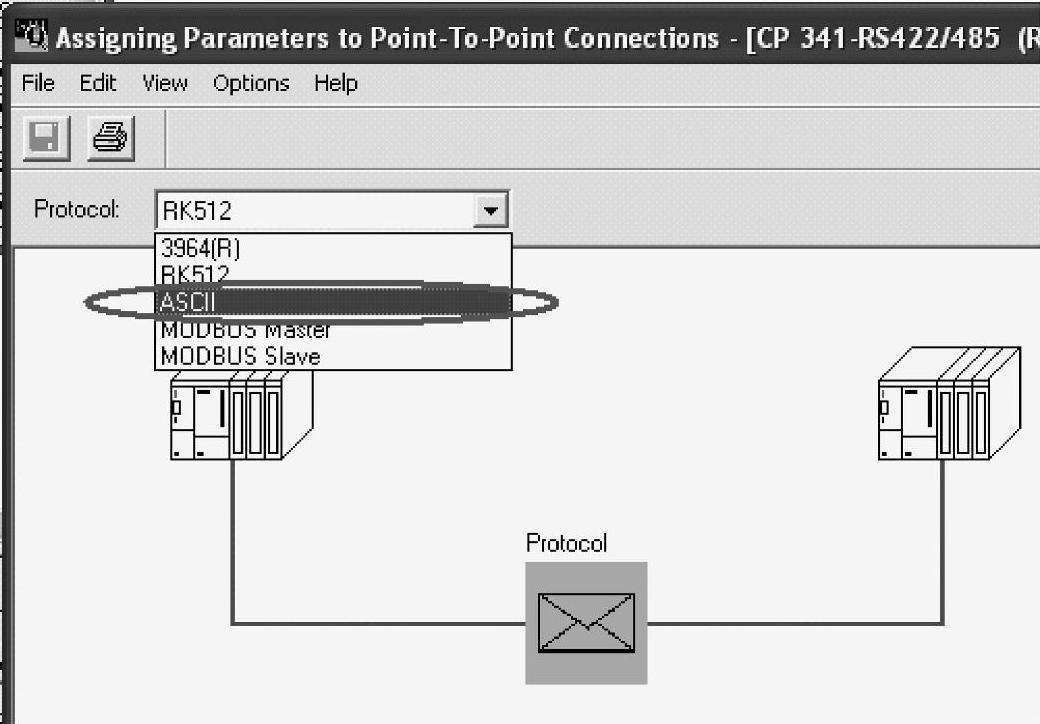

选择所要使用的通信协议，这里我们选用ASCII协议，双击信封图标，如图12-4所示。
图12-4 选择所要使用的通信协议

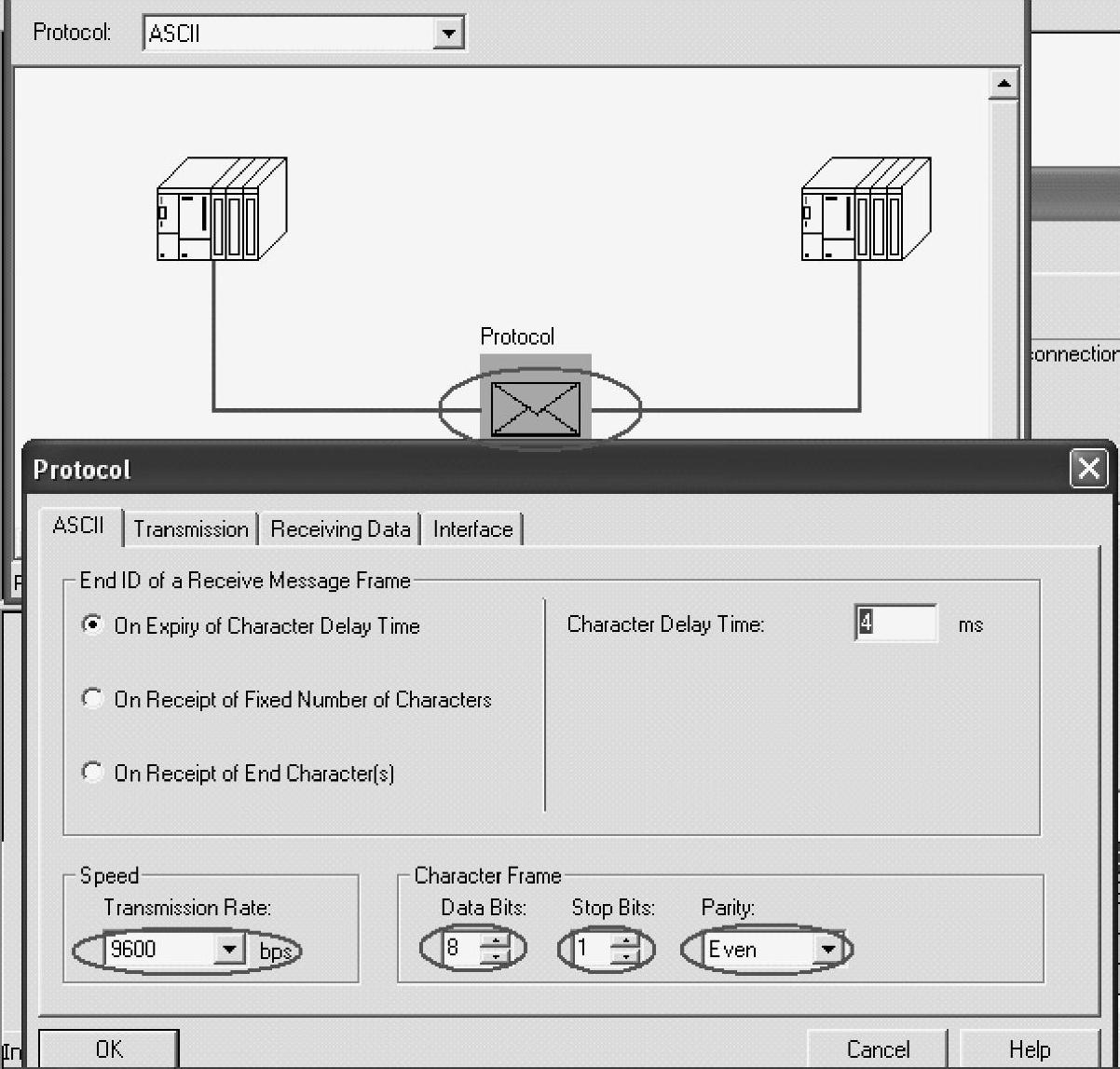

如图12-5所示，弹出ASCII协议通信参数设置窗口，这里我们使用默认值：9600 bit/s，8 Data Bits，1 Stop Bits，Even Parity。
图12-5 ASCII协议通信参数设置窗口
对硬件组态存盘编译，下载硬件组态，如果此时SF灯亮，请将通信电缆与另一个通信伙伴进行连接后，SF灯熄灭，说明硬件组态正确。
2.编写通信程序

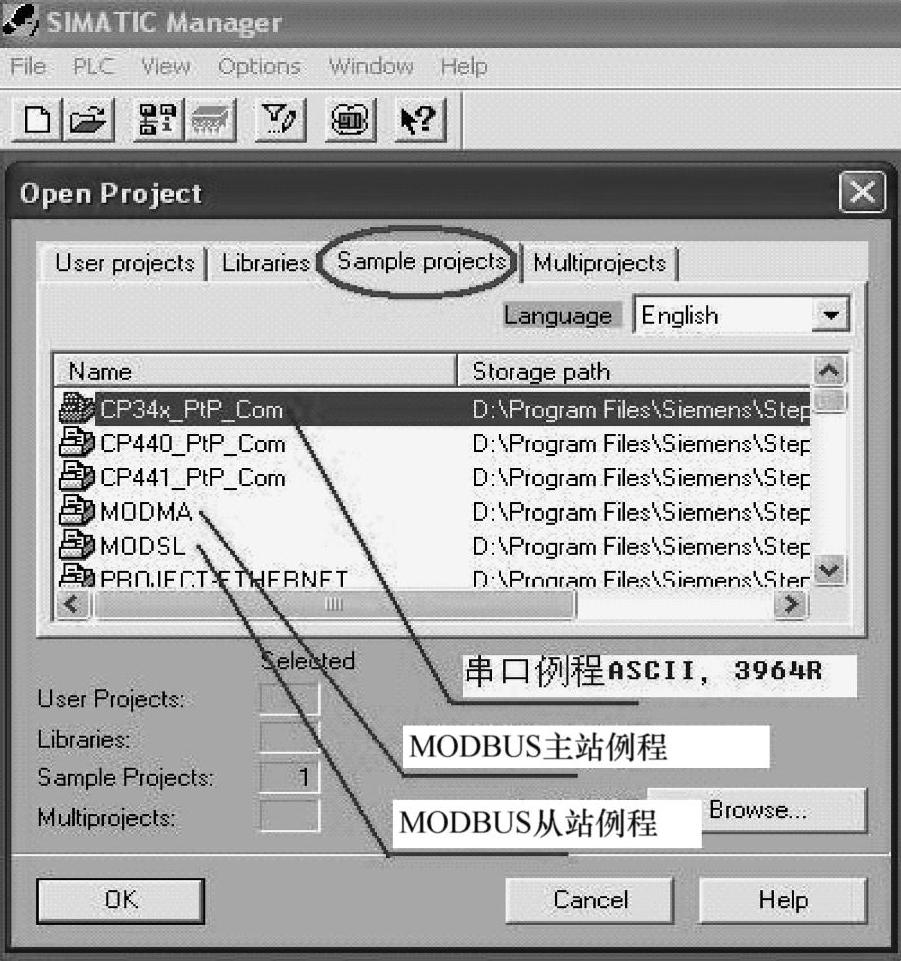

在安装完CP34x/CP44x的驱动程序，MODBUS主站软件，MODBUS从站软件等3个软件后，用户可以在目录….\Siemens\STEP7\Examples当中找到关于CP34x/CP44x的串口通信和Modbus通信的例子程序，通过在STEP7软件的SIMATIC Manager下打开例子程序，如图12-6所示。
用户可以使用CP341串口例子程序中3964（R）站中的程序块实现ASCII通信协议。
打开CPU下的Blocks文件夹，复制所有的程序块（除system data以外）到你的项目当中，只要作一些简单的参数修改，就可以实现相应的通信了，如果用户的CP34x的硬件地址与例子程序当中的不同，那么应当修改相应程序块LADDR参数，CP34x/CP44x模块实际的硬件组态地址值相同，修改后，下载程序块，将CPU切换至运行状态，CP34x开始循环发送数据，可以看到“TxD”灯闪烁。
图12-6 例子程序
图12-7 模块的字符收发功能

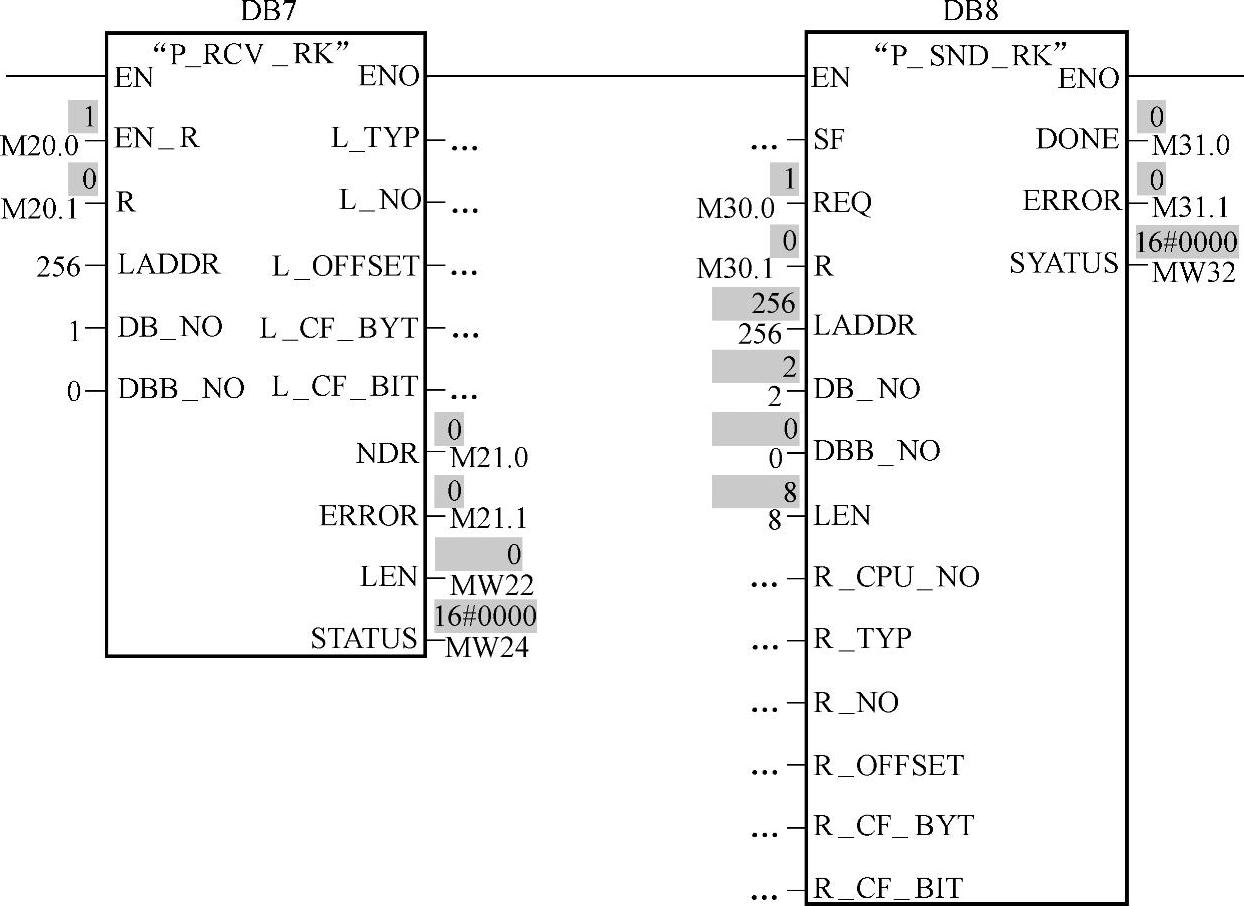

调用FB7/FB8（CP341）或FB2/FB3（CP340）实现模块的字符收发功能，如图12-7所示。
显示了调用FB7/FB8实现通信功能，在线监视的状态，如图12-8所示。
图12-8 调用FB7/FB8实现通信功能
注意，这里一定要将M20.0和M30.0使能位置1，同时在用户的程序中插入接收数据区DB1和发送数据区DB2。
3.串口通信调试软件（超级终端）

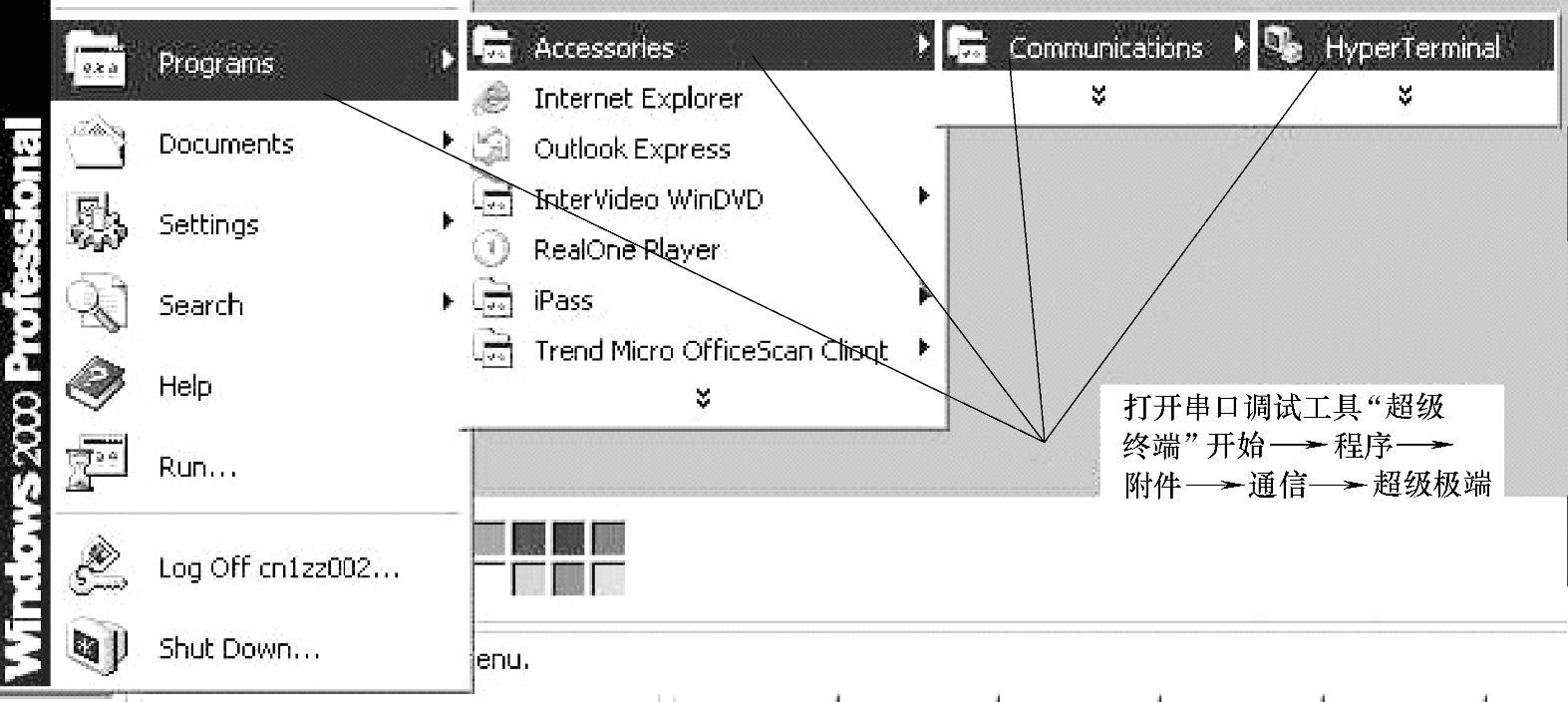

调试CP34x的一个基本方法是采用PC上的串口通信调试软件，Windows系统自带的超级终端（Hyper Terminal）软件是一个非常方便的串口调试工具，用电缆将CP34x的通信口和PC的COM口（RS232C）连接起来，如果用户采用的是485/422或TYY接口的模块，那还需在中间加一个RS485—RS232或TYY—RS232信号转换器，打开超级终端的路径如图12-9所示。(https://www.chuimin.cn)
图12-9 超级终端

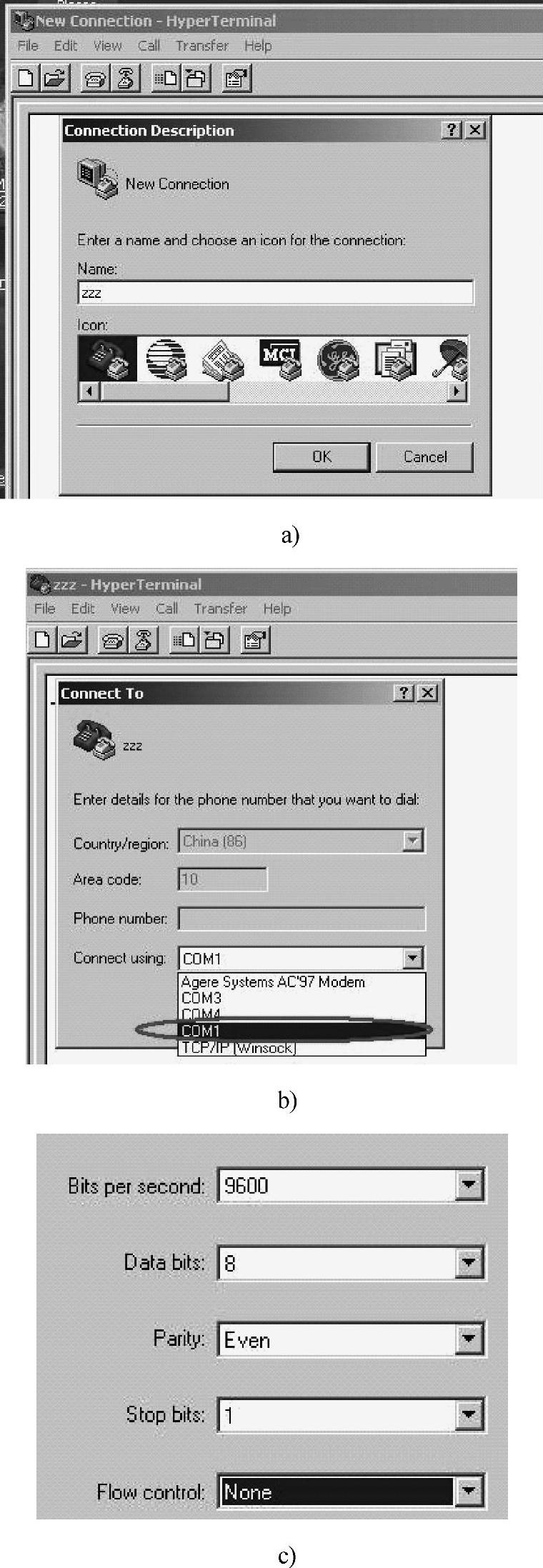

打开超级终端软件后，定义连接的名称，确定通信端口以及串口通信的属性（波特率、数据位个数、校验类型、流控类型等），界面如图12-10所示。
图12-10 超级终端的使用
a）新建一个连接 b）设置连接方式 c）设置连接通信协议

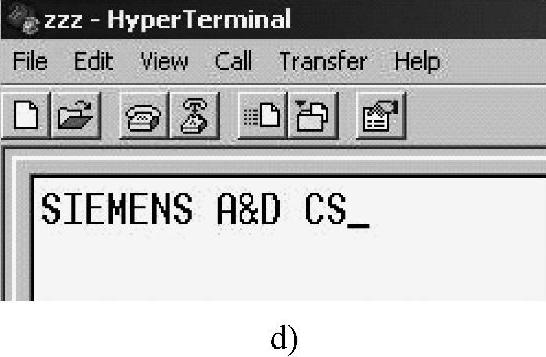

图12-10 超级终端的使用（续）
d）输入通信内容
这里需要注意，如果是用的是其他COM口，请根据实际连接的COM口进行选择，波特率、数据位，奇偶校验位，停止位，流控要与CP34x/CP44x组态时设定的值一致，起始位为1位，停止位可设定为1位。
4.MODBUS从站调试

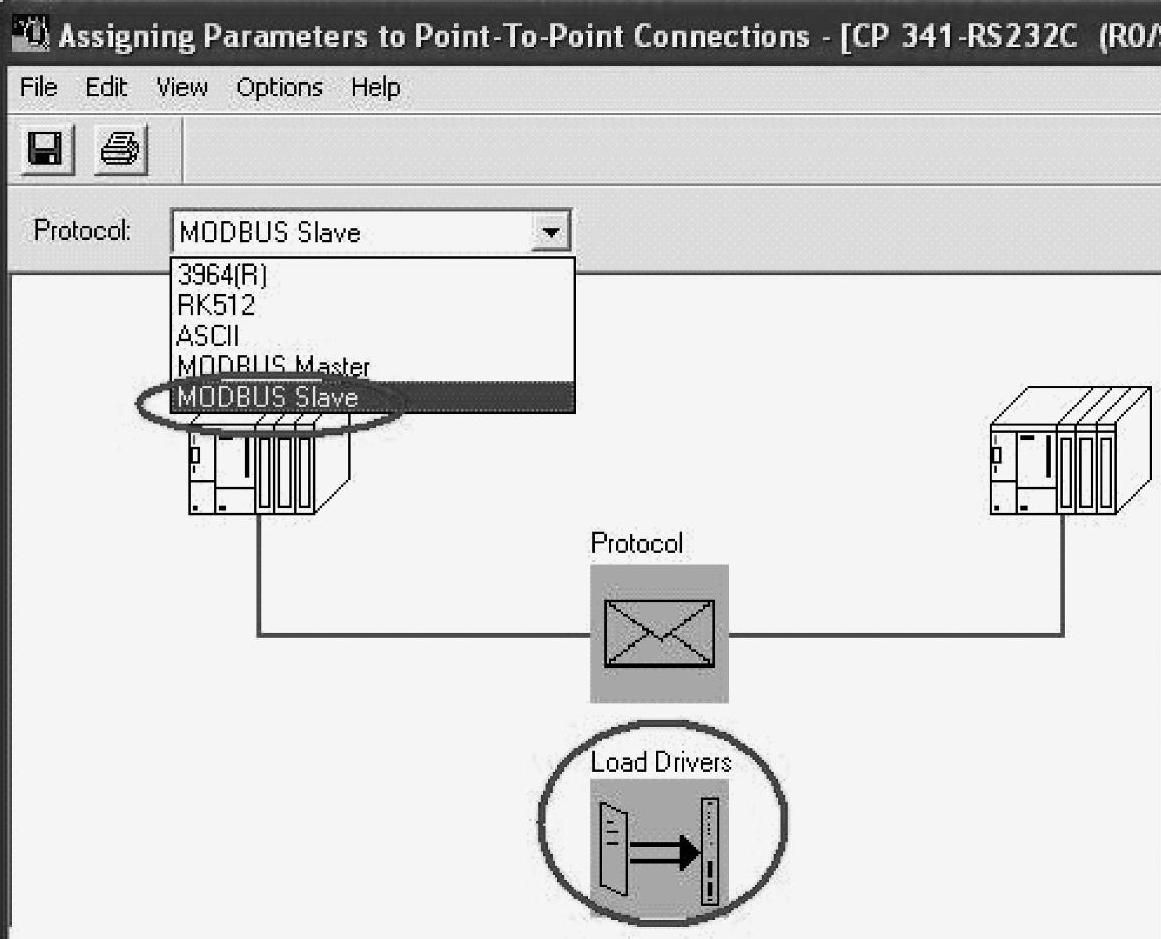

首先需要在CP模块上插入MODBUS从站Dongle，如图12-11所示，然后安装MODBUS从站软件包，可以在下面的下载路径中获得，安装完软件包后，在项目中组态MODBUS从站，双击CP341模块，在模块的属性窗口中单击“Parameter”按钮，选择Modbus从站协议，如图12-11所示。
图12-11 选择MODBUS从站协议

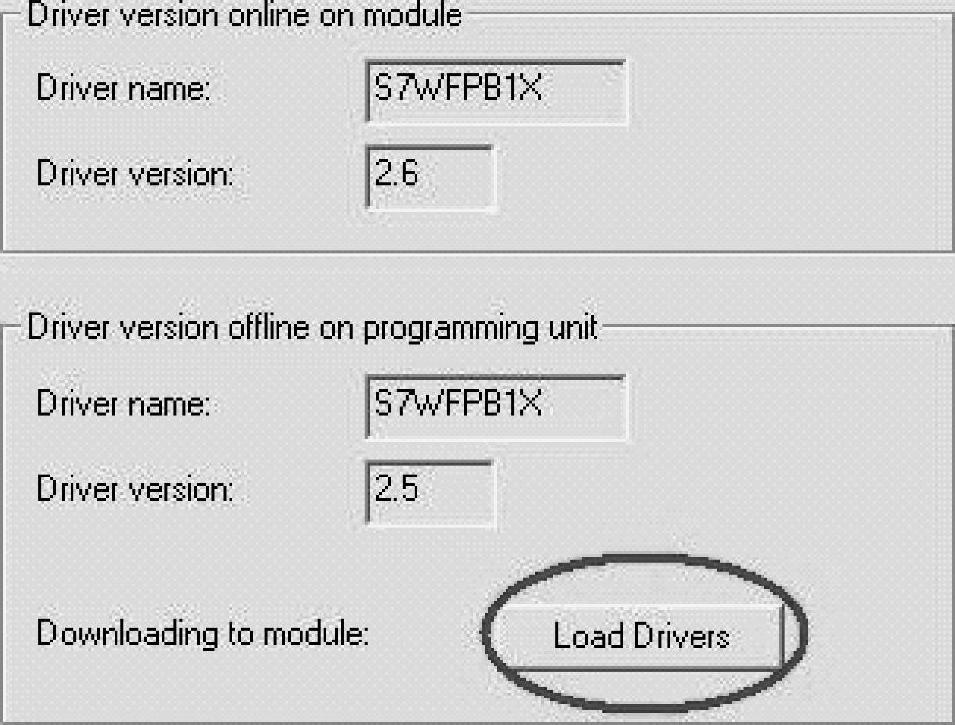

将用户的PC和PLC连接起来，PLC上电，单击Load Drivers图标，弹出装载驱动窗口，如图12-12所示。

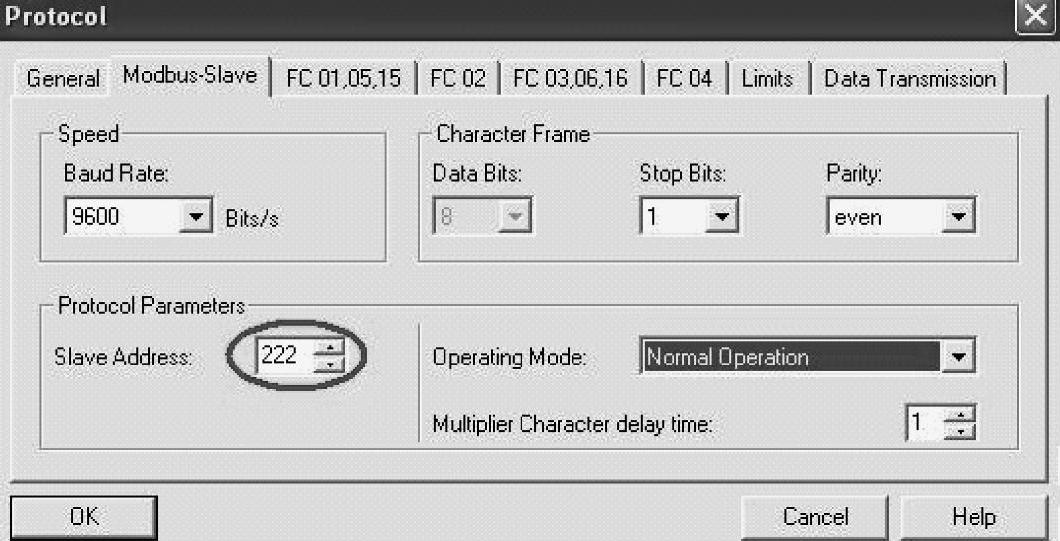

用鼠标单击“Load Drivers”按钮，完成从站驱动安装过程，进行MODBUS驱动装载的时候，PLC必须处于STOP状态。在点击信封图标，打开MODBUS从站参数窗口，如图12-13所示。
图12-12 装载驱动窗口
图12-13 MODBUS从站参数窗口

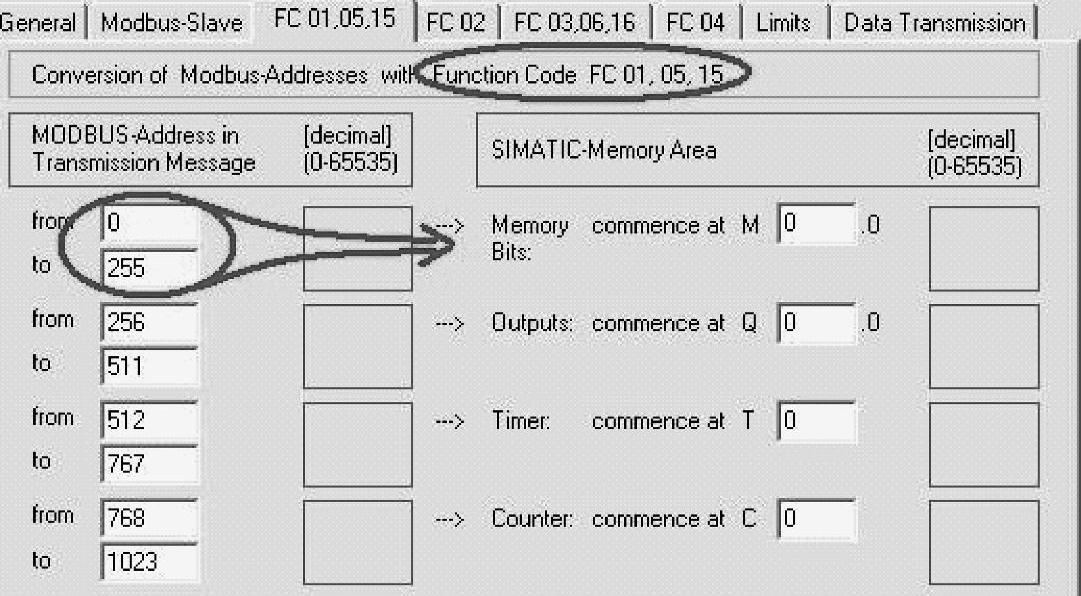

默认从站地址222，然后在设定MODBUS从站的Function Code地址与PLC中M、I、Q等地址的对应关系，如图12-14所示。
图12-14 设定MODBUS从站的相关数据
以上所设定的参数含义是MODBUS主站读从站的前256个位（00001-00256）对应S7-300站中MB0-MB31中的数据，主站读从站第257个到512个位对应QB0-QB31。
Function Code 01，05，15对应M，Q，T，C等数据区，可读可写，具体的字节范围在MODBUS从站组态时设定。
Function Code 02对应M，I数据区，只读，具体的字节范围在MODBUS从站组态时设定。
Function Code 03，06，16对应DB区，可读可写，在MODBUS从站组态时设定对应的DB块。
Function Code 04对应DB区，只读，在MODBUS从站组态时设定对应的DB块。
