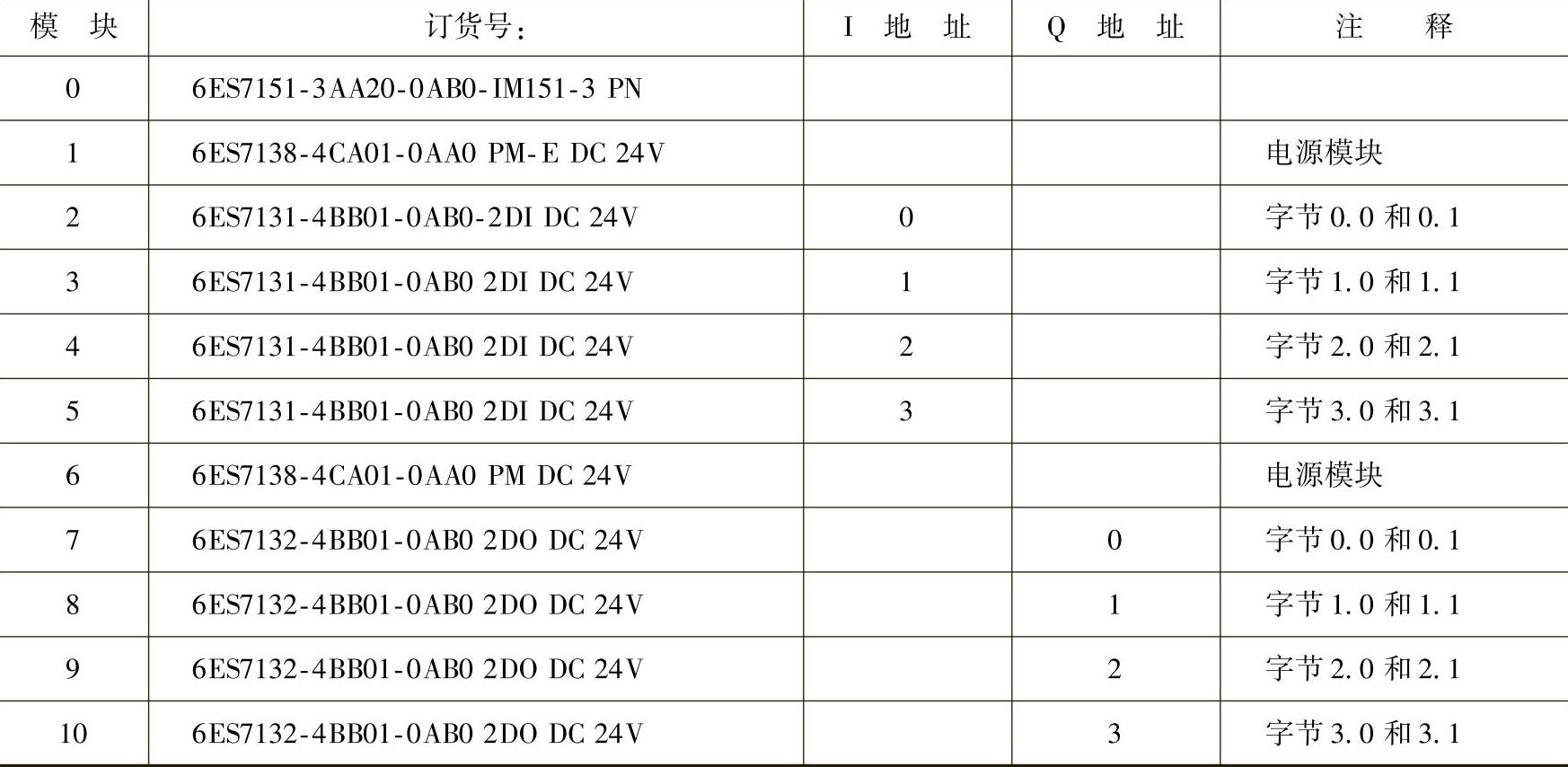

图11-31所示为可用于实际组态的案例,其型号见表11-4。

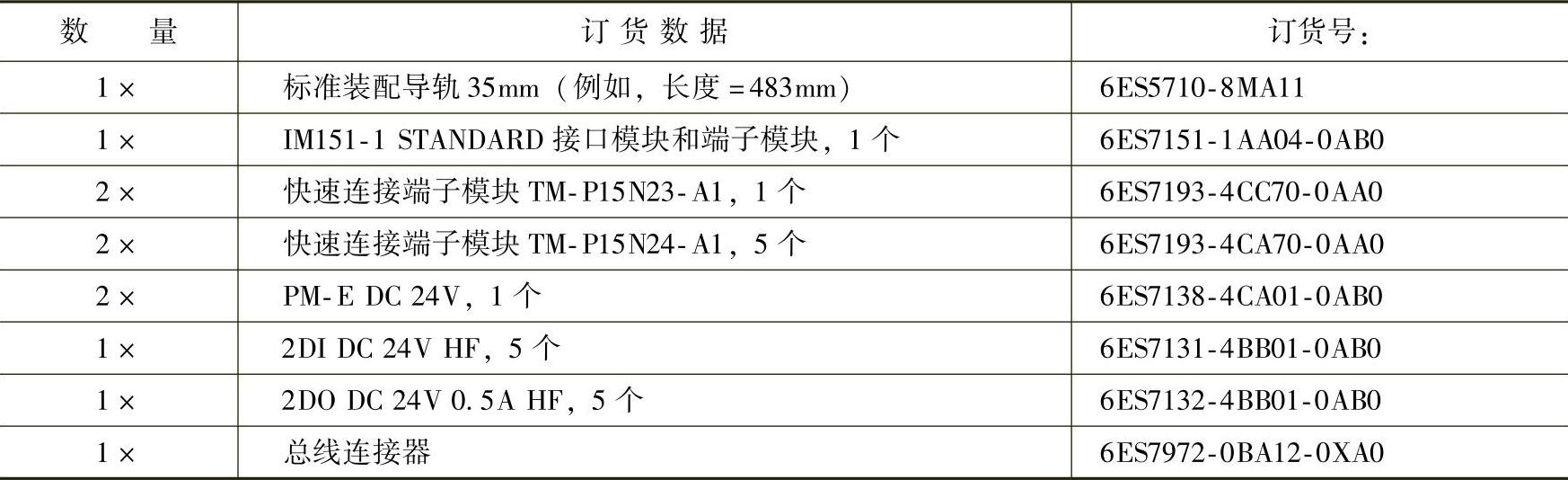

表11-4 具体型号

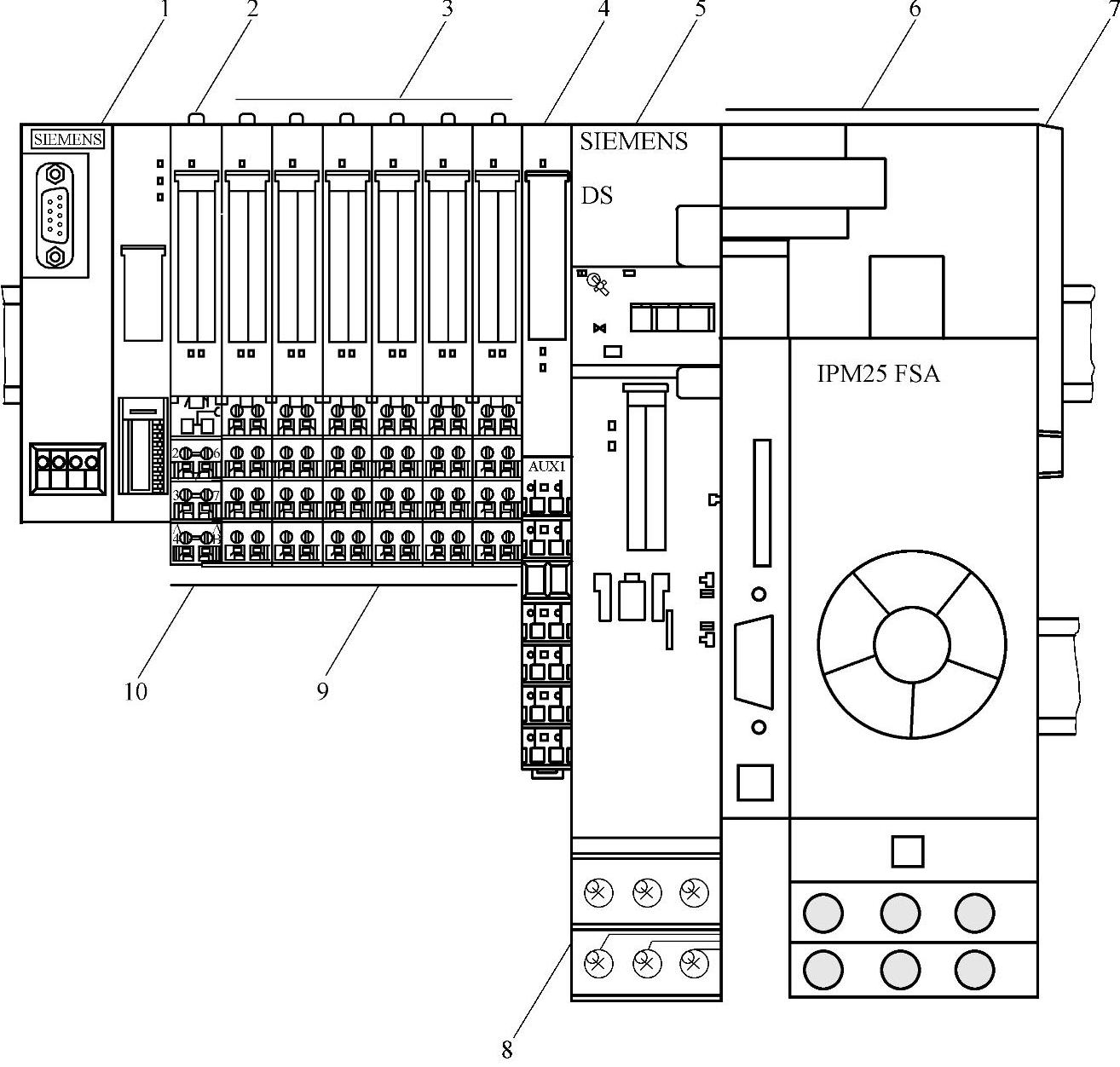

图11-30 ET200S的硬件结构

1—ET 200S接口模块IM151-1 2—用于电子模块的PM-E电源模块 3—电子模块 4—用于PM-D电机启动器的电源模块 5—直接启动器 6—变频器 7—端接模块 8—电源总线 9—用于电子模块的TM-E端子模块 10—用于电源模块的TM-P端子模块

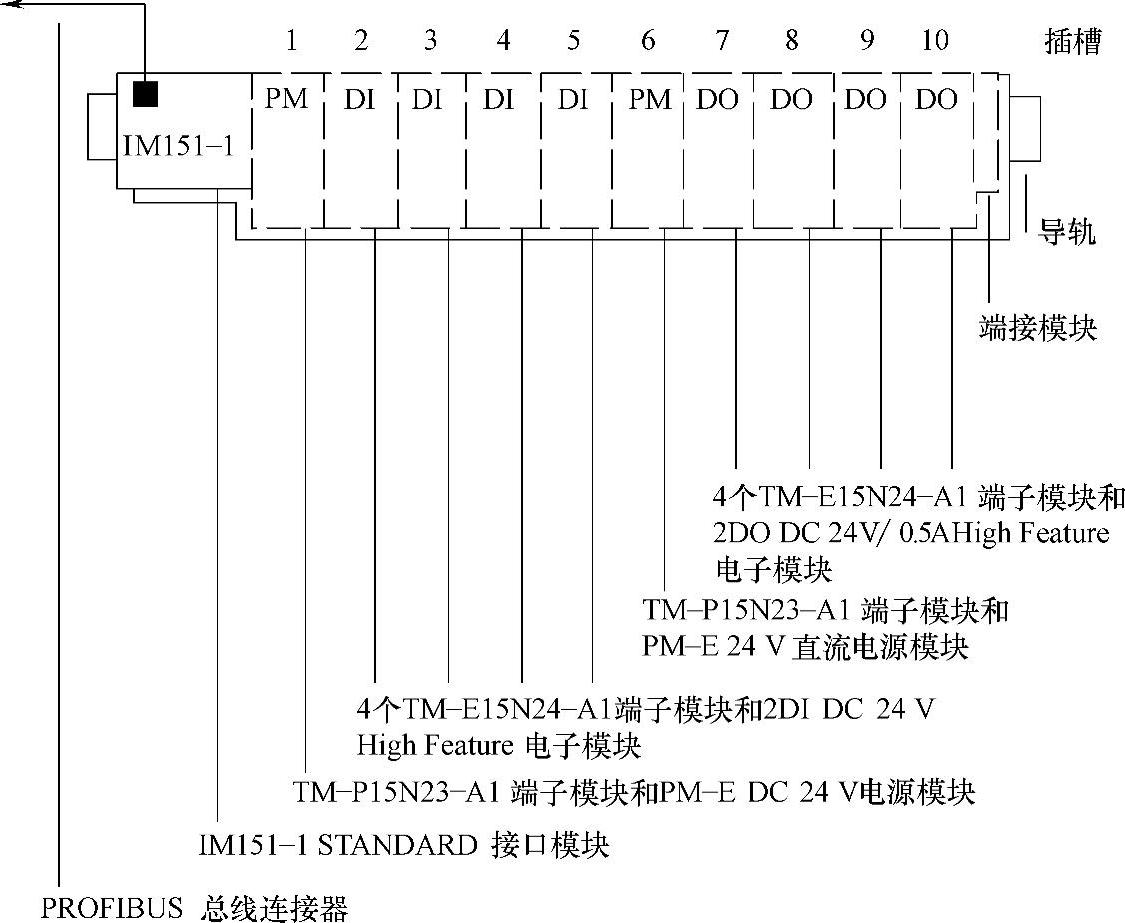

图11-31 可用于实际组态的案例

1.安装ET200S

按以下步骤进行操作

1)将DIN导轨(35×7.5mm或15mm,长度至少为210mm)安装好。

2)从左侧开始,将各个模块安装到导轨上(挂靠→下旋→滑动至左侧)。以图11-32所示的方法,按照以下顺序进行操作:

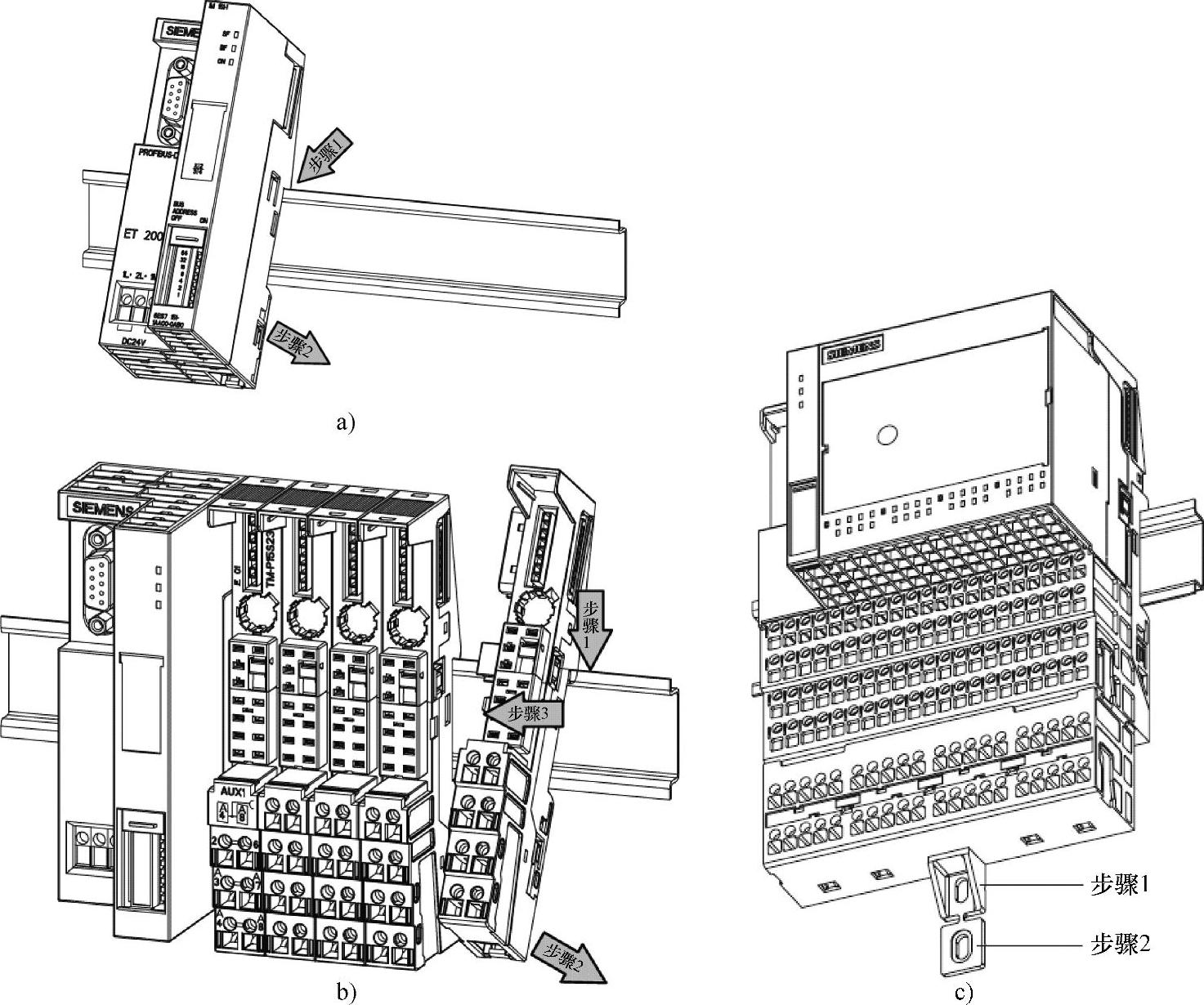

图11-32 安装ET200S

a)安装接口模块 b)安装TM-P或TM-E模块 c)使用固定支架来固定附加端子

① 接口模块IM151-1STANDARD;

② TM-P15N23-A1端子模块;

③ 4个TM-E15N24-A1端子模块;

④ M-P15N23-A1端子模块;

⑤ 4个TM-E15N24-A1端子模块;

⑥ 终端模块。

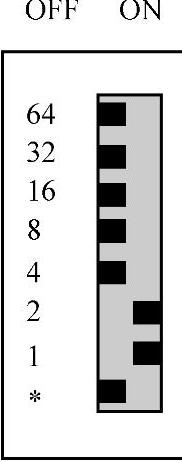

3)在IM 151-1 STANDARD接口模块上,将PROFIBUS地址设置为3,如图11-33所示。

2.接线和装配ET200S

1)按图11-34对ET200S进行接线。


图11-33 地址设置

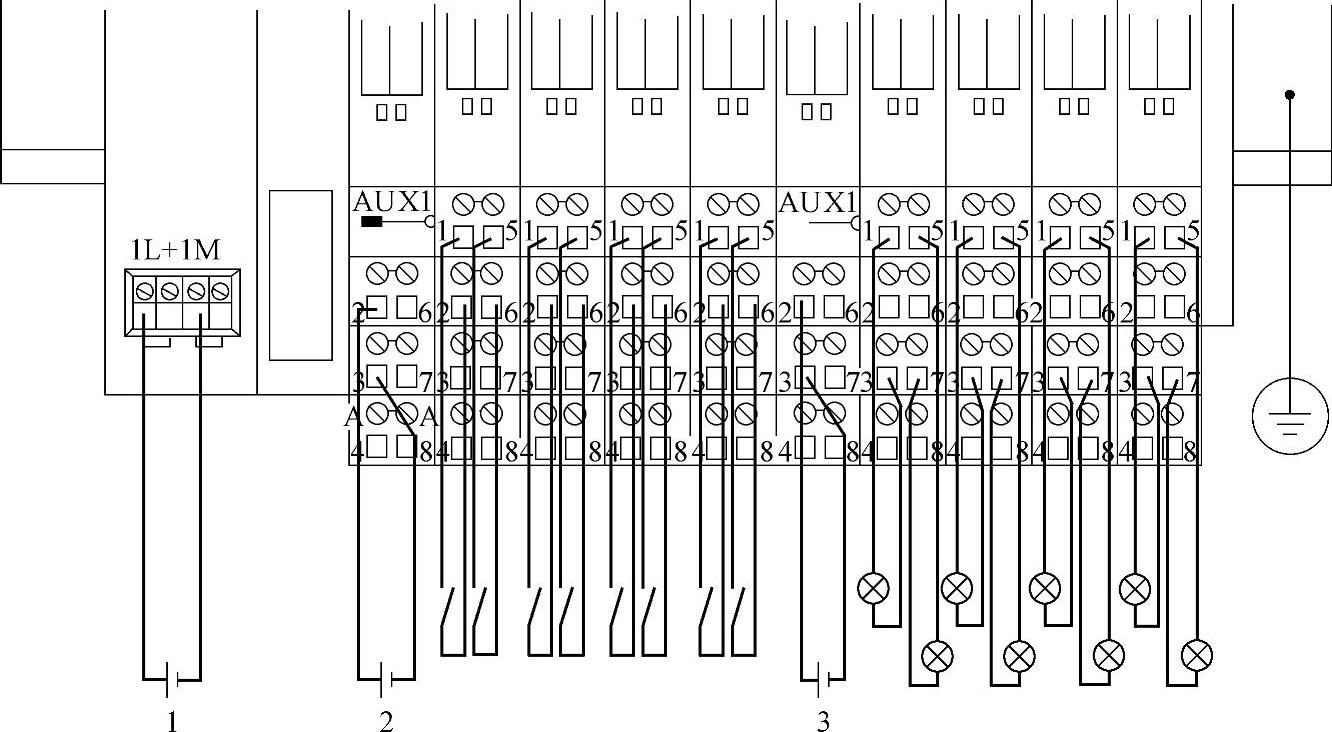

图11-34 ET 200S接线

1—DC 24V电子电源 2—DC 24V传感器电源电压组1 3—DC 24V负载电源电压组2

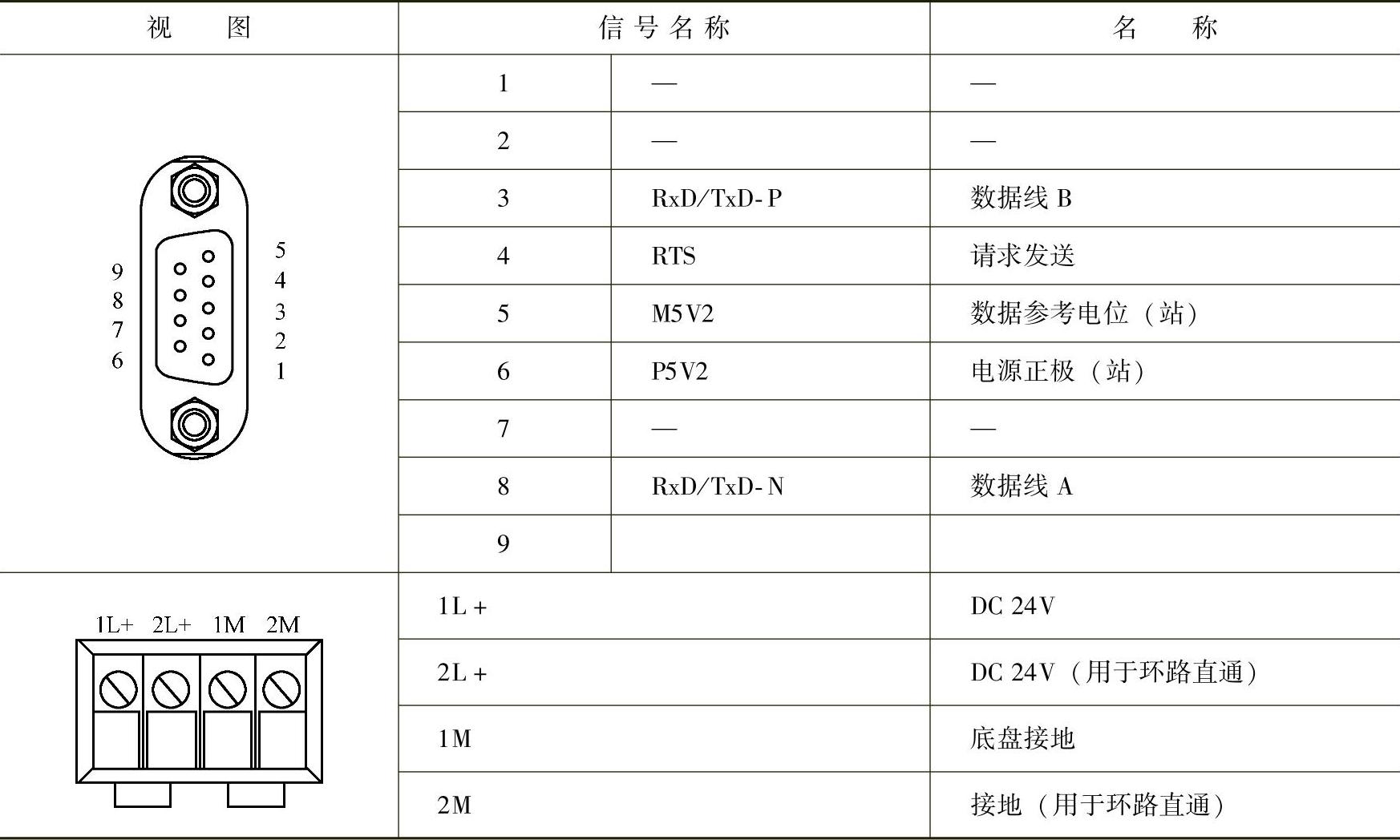

2)使用PROFIBUS总线连接器连接DP主站和ET 200S。PROFIBUS-DP接口位于IM151-1STANDARD上。表11-5列出了DC 24V电压电源和PROFIBUS-DP的IM151-1STANDARD接口模块的端子分配。

表11-5 IM151-1 STANDARD接口模块的端子分配


3)将电源模块和电子模块插入到端子模块中。

4)接通DP主站的电源。

5)观察DP主站上的状态LED。

CPU 315-2 DP:

5VDC→亮

SF DP→灭

BUSF→灭

3.在SIMATIC管理器中对ET200S进行组态

1)启动SIMATIC管理器,然后使用DP主站(如CPU315-2 DP)创建一个新项目。为新项目创建OB 1、OB 82和OB 122。

2)创建PROFIBUS子网。

3)连接PROFIBUS子网与HW Config中的DP主站。

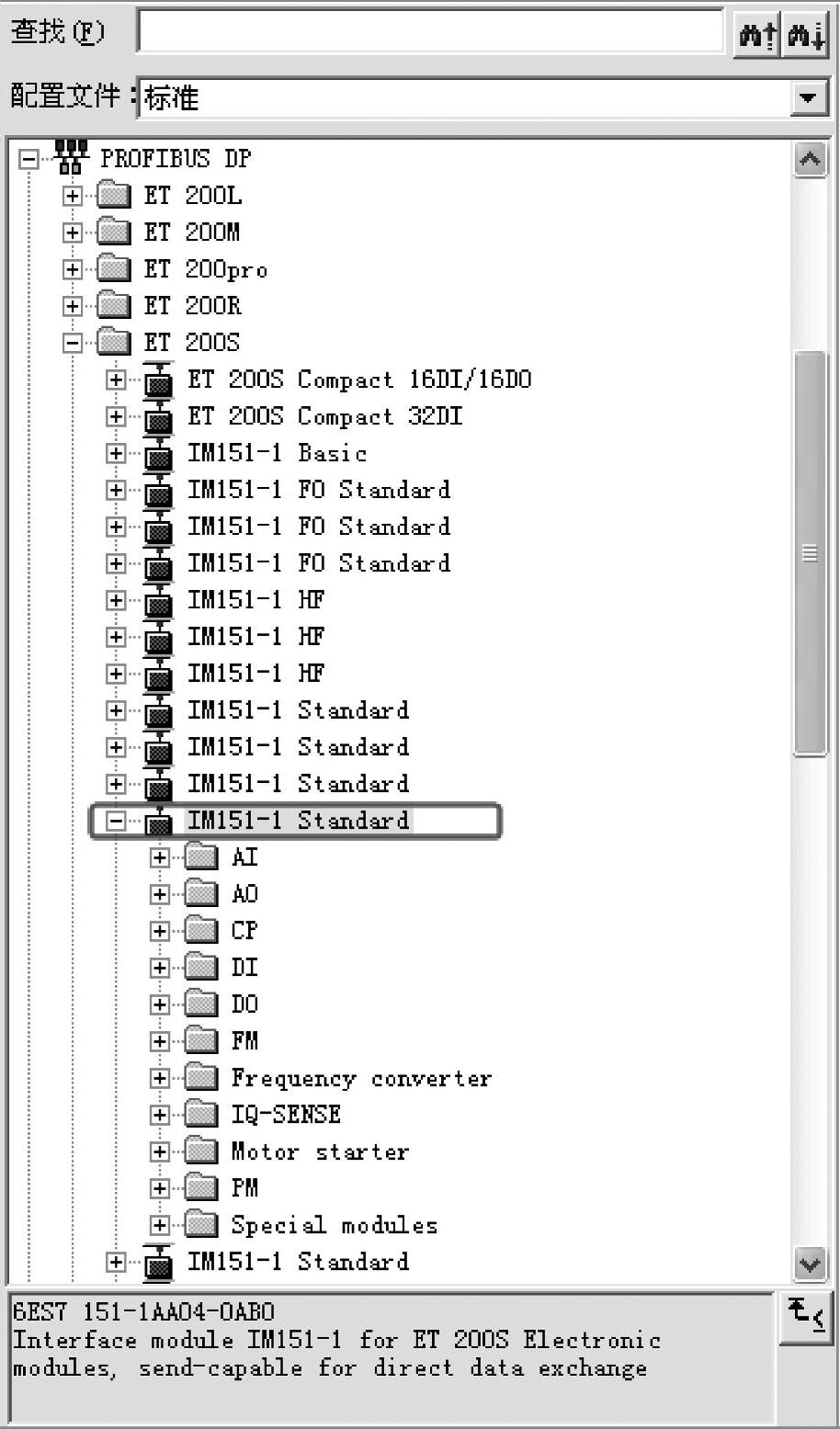

4)如图11-35所示,从硬件目录中选取ET 200S并将其放在PROFIBUS上。


图11-35 插入ET200S从站

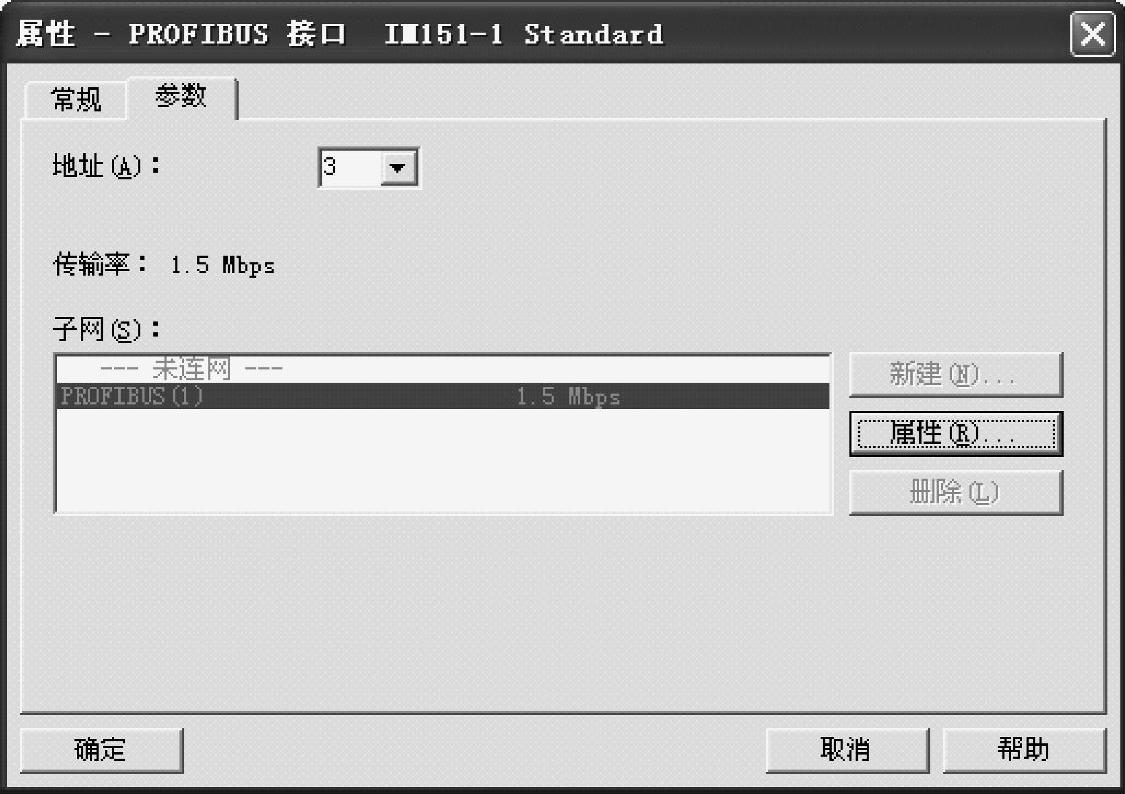

5)将ET200S的PROFIBUS地址设置为3,如图11-36所示。

6)按照表11-6所示将各个ET 200S模块从硬件目录拖动到组态表中,最后如图11-37所示。


图11-36 选择PROFIBUS接口属性

表11-6 ET 200S模块清单



图11-37 从站组态结果

7)在组态表中标记电子模块,然后单击“Pack addresses”(数据包地址)按钮,如图11-38。

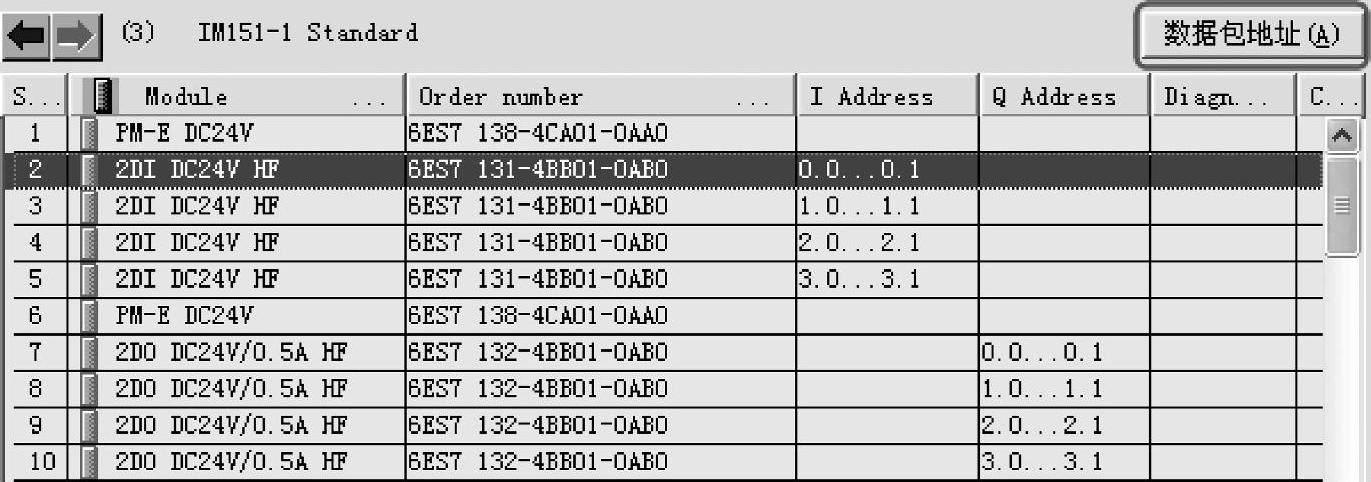

图11-38 数据包地址

4.编程

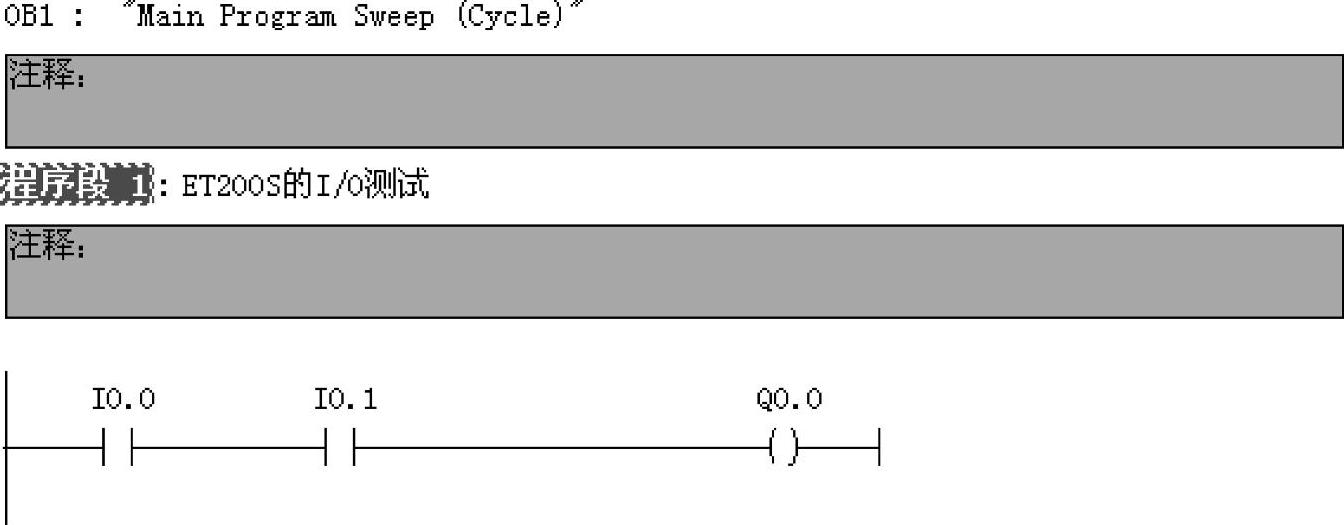

如图11-39所示进行ET200S的I/O测试,同时可以打开PLCSIM仿真程序进行验证,结果如图11-40所示。


图11-39 I/O测试程序

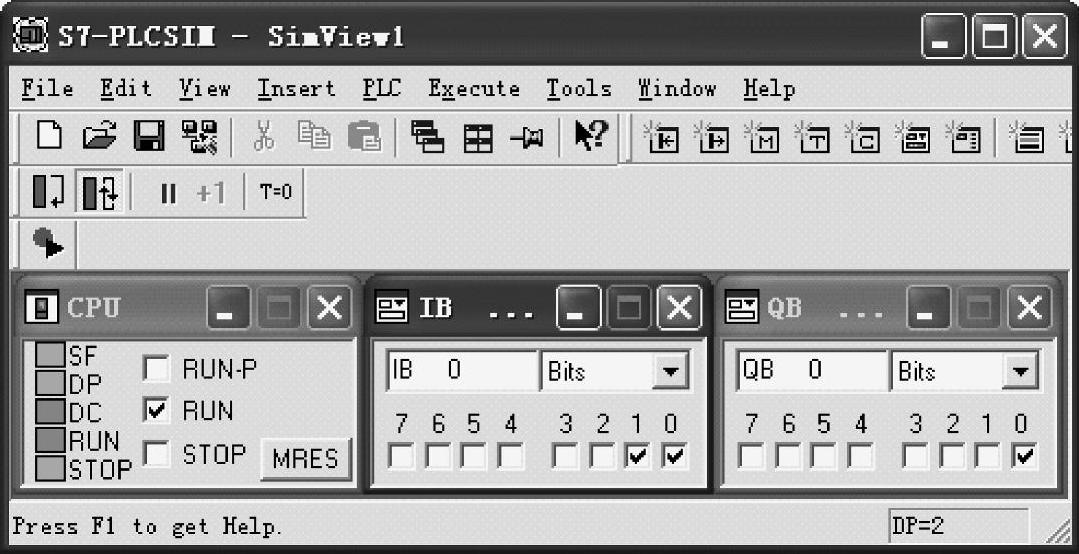

图11-40 PLCSIM仿真结果

而在实际应用中,在PROFIBUS DP中进行启动ET200S的示意如图11-41所示。

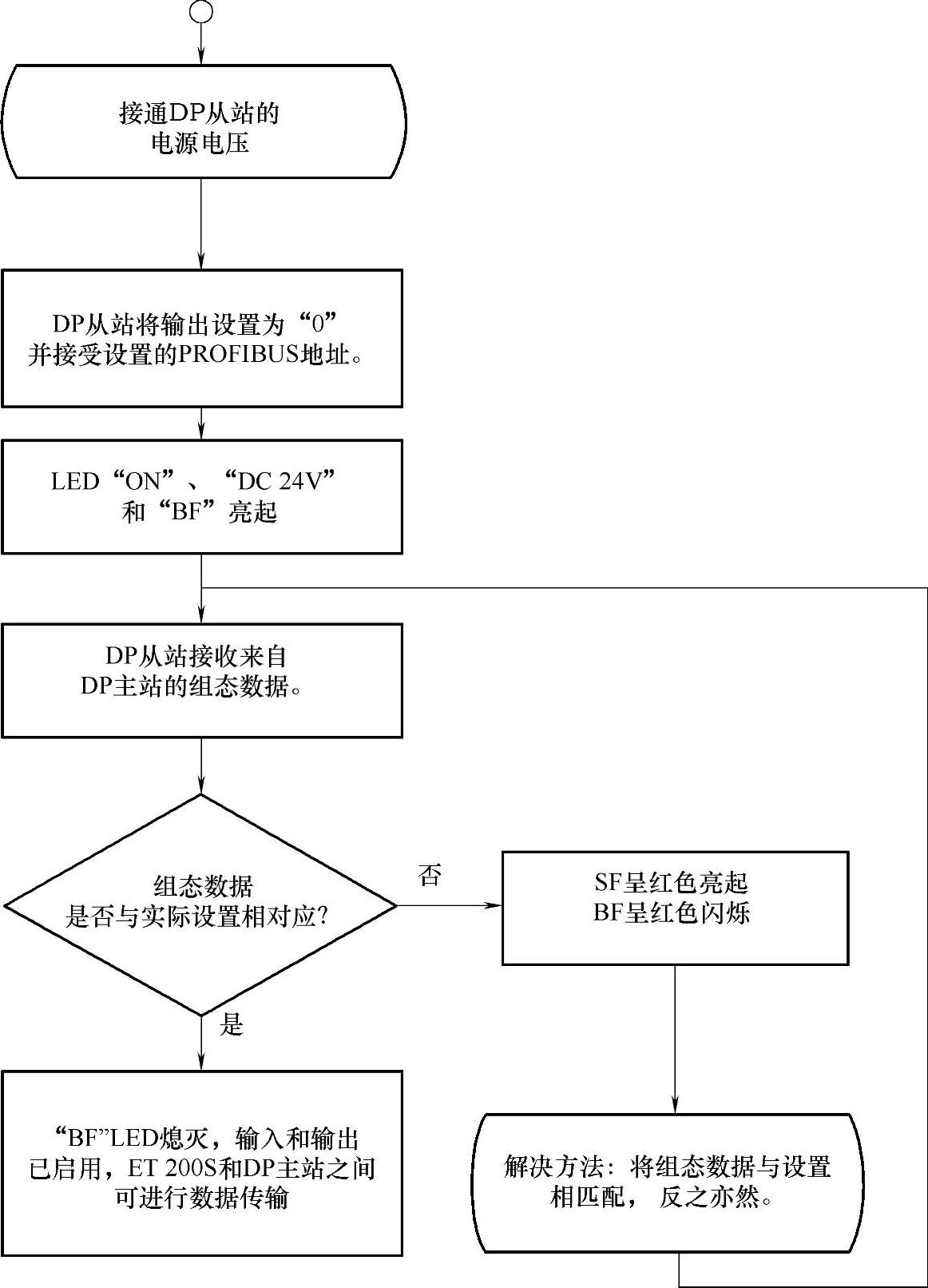

图11-41 PROFIBUS DP中进行启动ET200S
