ET200M组成与安装步骤详解

2023-06-18 理论教育版权反馈

【摘要】：表11-2 ET200M的组成这里以ET200M为例介绍分布式I/O的组成与安装情况，图11-8所示为ET200M组态实例。图11-10 ET 200M电气接线1—PROFIBUS电缆的接口 2—按钮 3—跳线 4—电源电缆 5—电缆卡件如果该ET200M为唯一的一个分布式I/O，或者最后一个分布式I/O，必须打开连接器上的终端电阻。图11-11 ET200M硬件组态图11-12所示为DP从站的属性，包括设置PROFIBUS地址为3。图11-14 未采用冗余模式的IM153-2启动

ET200M的组成如表11-2所示，它可以安装S7-300系列大部分的SM模块。

表11-2 ET200M的组成

这里以ET200M为例介绍分布式I/O的组成与安装情况，图11-8所示为ET200M组态实例。

1.安装ET200M

将导轨安装在稳固的基板上，导轨上下留出至少40mm间隙。从左侧开始，将电源PS307、接口模块IM 153-2、DI模块SM 321和DO模块SM 322等各个模块安装到导轨上，插入总线连接器，同时设置接口模块IM 153-2上的PROFIBUS地址为3，如图11-9所示。

图11-8 用于实例组态的ET 200M组件

1—到DP主站 2—插槽 3—装配导轨 4—SM 322 5—SM 321 6—IM 153-2 7—电源PS 307 8—带总线连接器的PROFIBUS电缆

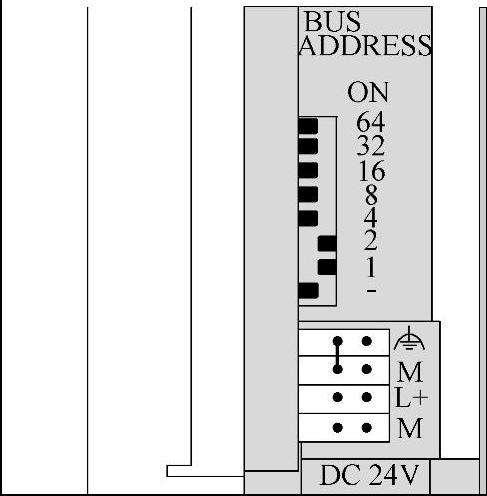

图11-9 将PROFIBUS地址设置为3

2.ET 200M电气接线

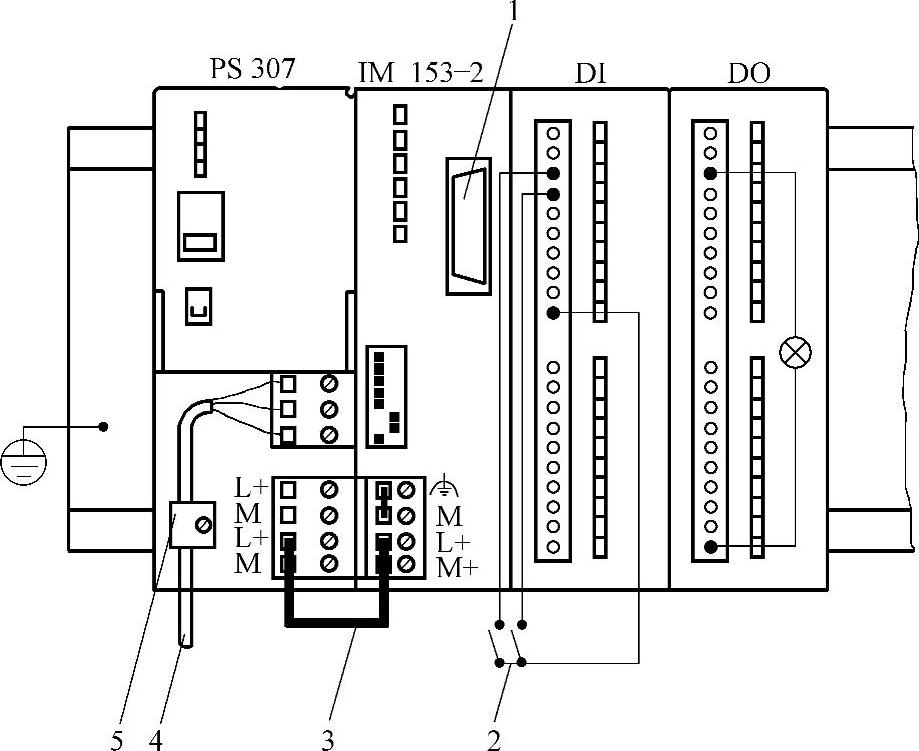

ET 200M电气接线按照图11-10所示进行。

图11-10 ET 200M电气接线

1—PROFIBUS电缆的接口 2—按钮 3—跳线 4—电源电缆 5—电缆卡件

如果该ET200M为唯一的一个分布式I/O，或者最后一个分布式I/O，必须打开连接器上的终端电阻。

3.在SIMATIC管理器中组态ET 200M

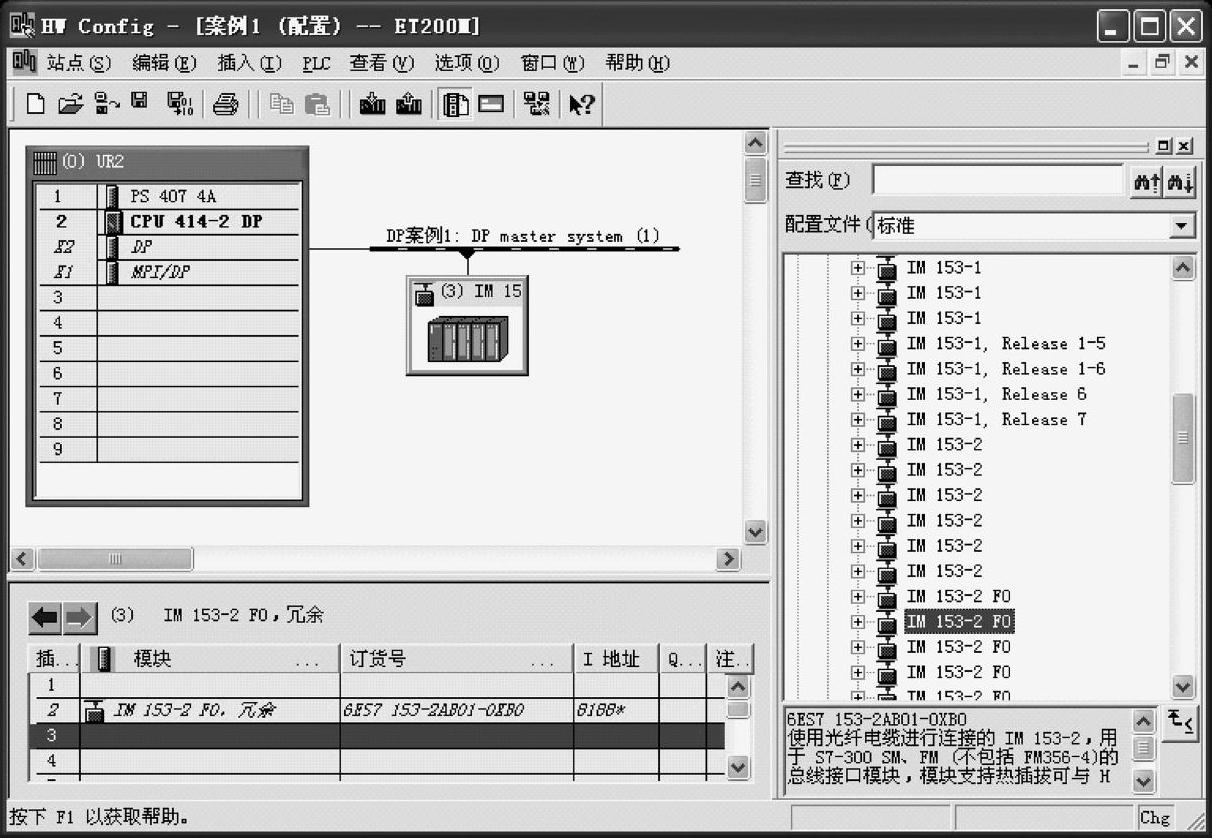

如图11-11所示，启动SIMATIC管理器，然后建立一个带有DP主站的新项目，除了OB1之外，还为项目创建OB 82。接着从硬件目录中插入PROFIBUS-DP上的IM 153-2，并设置IM 153-2上的PROFIBUS地址为3，最后将各个模块从硬件目录拖放到组态表上。

图11-11 ET200M硬件组态

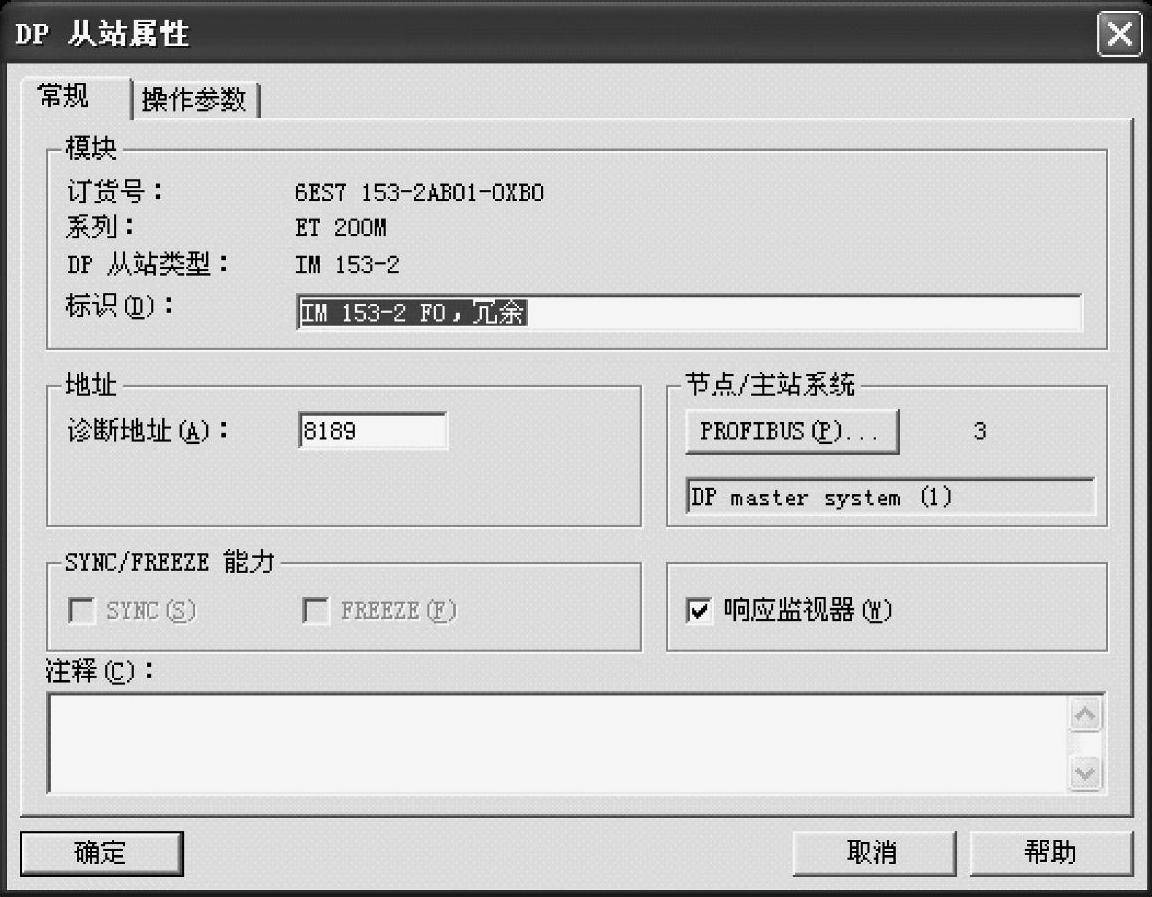

图11-12所示为DP从站的属性，包括设置PROFIBUS地址为3。在分布式I/O系统中，IM 153-x的PROFIBUS地址遵守以下规则：允许的PROFIBUS地址是1至125；每个PROFI-BUS地址在总线上仅能分配一次。

图11-12 DP从站的属性

对于DP从站而言，它可以在任何时候更改PROFIBUS地址，但是IM153-x仅在切断/接通24V DC电源后才采用新的PROFIBUS地址。

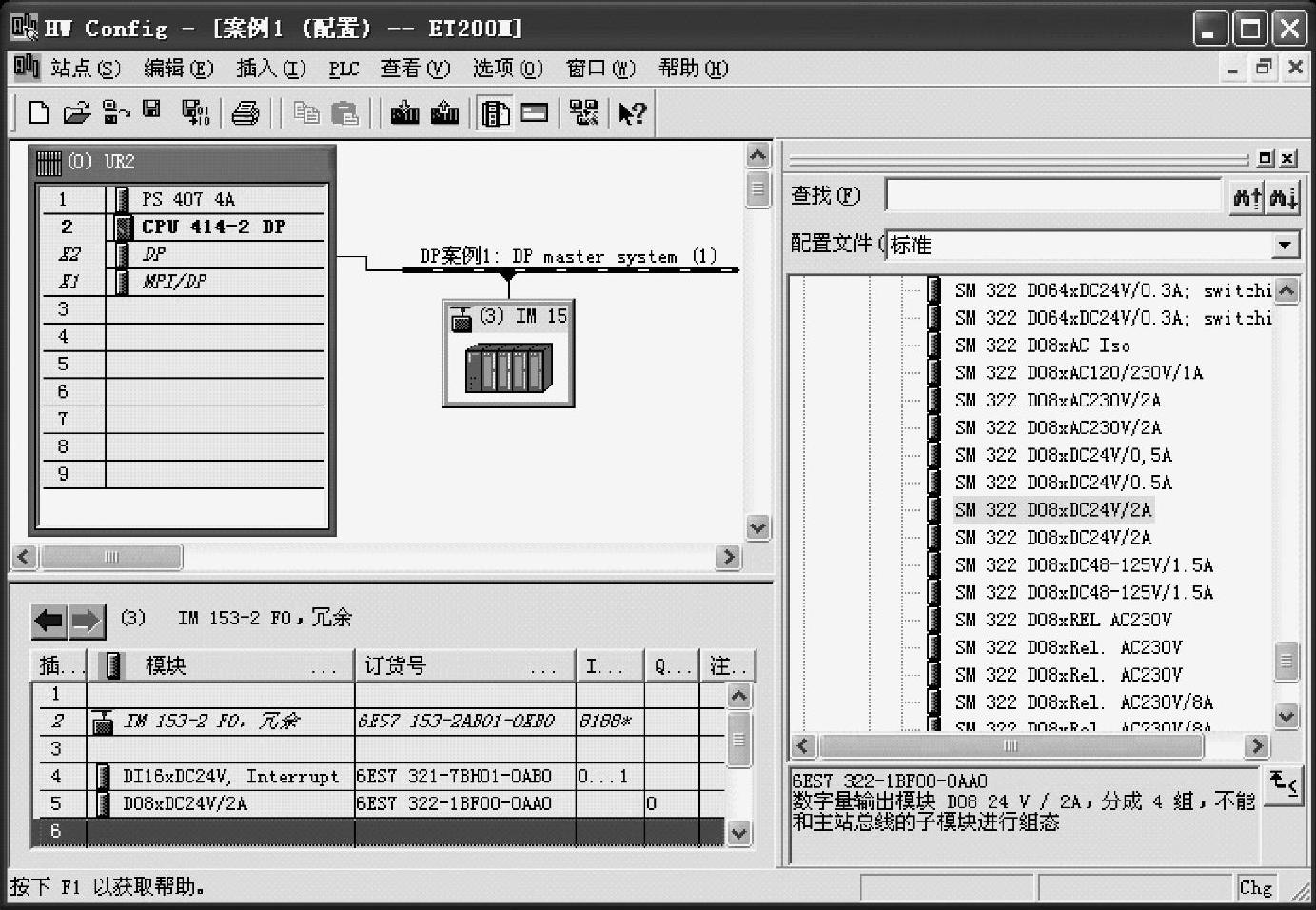

图11-13 DP从站的DI/DO模块

当所有的硬件参数确定后，就可以保存并编译组态。

4.IM 153-2的启动

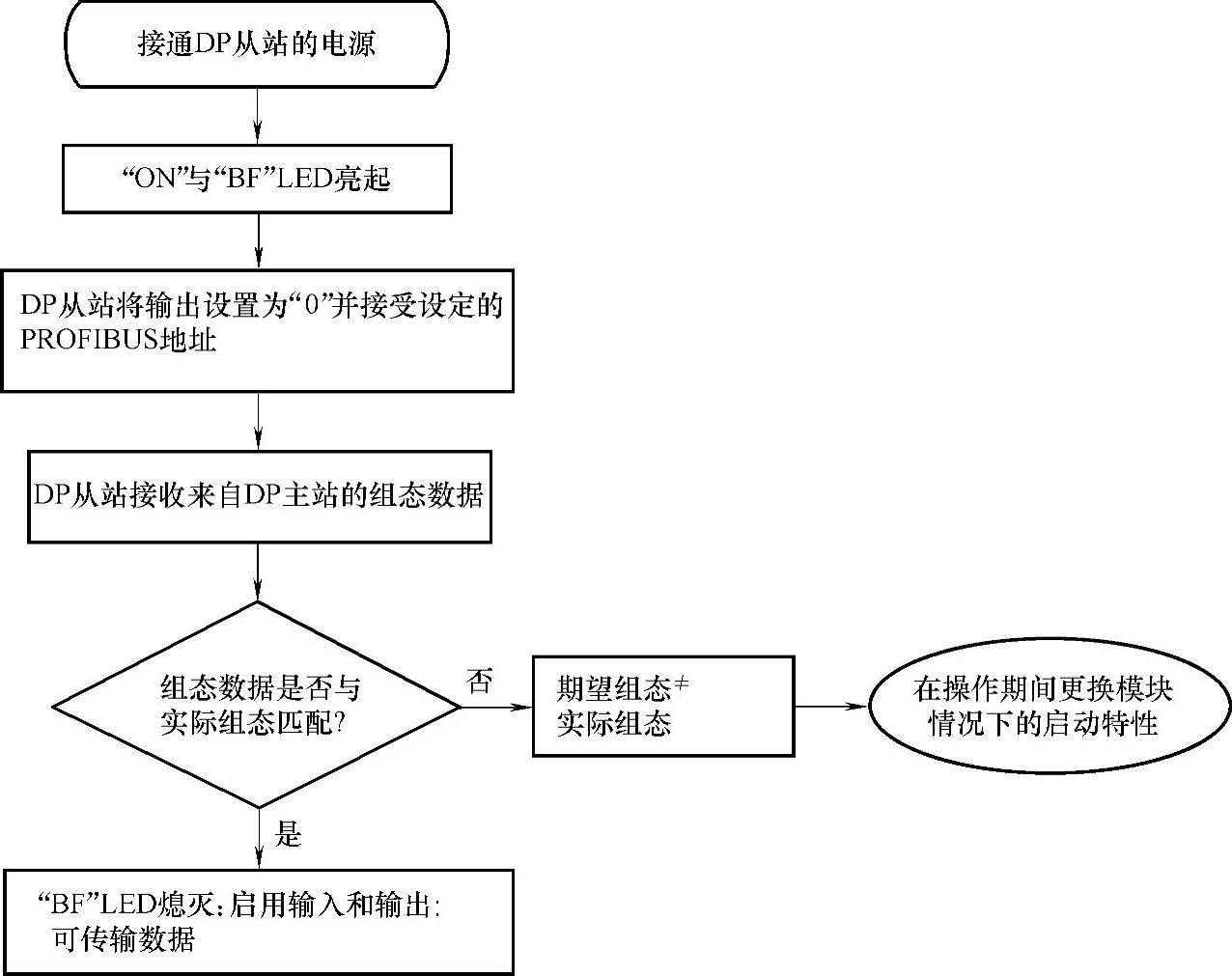

本案例中IM153-2未采用冗余模式，其启动模式与IM153-1相似，具体如图11-14所示。

图11-14 未采用冗余模式的IM153-2启动
