下面以FBPRO-8DO八路数字量输出智能节点为例，介绍PROFIBUS-DP从站的测试过程。......
2023-11-22
探究PROFIBUS产品的多样性和测试认证
【摘要】：从图10-25中可以看出，ABB ACS 600变频器允许以PROFIBUS-DP协议方式通信，主机和传动装置必须经过配置，以便数据通过模块交换。为了确保现场控制的正确性，国际PROFIBUS组织专门针对各系列产品进行测试与认证，并授予该产品唯一的ID号，目前国内也有专门相关认证机构或实验室从事该业务，表10-2所示是我国市场畅销的PROFIBUS产品。PROFIBUS产品测试实验室主要完成PROFIBUS产品的“一致性与互操作性”技术测试。
在工程实践中，我们经常会碰到如图10-25所示的情况，即上位机采用西门子S7系列PLC，而现场控制设备（包括变频器、I/O模块等）则会通过PROFIBUS现场总线“挂”上其他更加适合的产品，比如在钢铁企业的流水线会采用ABB ACS系列变频器，它只要通过总线适配器NBPA-12就可以与上位机S7-400 PLC进行通信。
从图10-25中可以看出，ABB ACS 600变频器允许以PROFIBUS-DP协议方式通信，主机和传动装置必须经过配置，以便数据通过模块交换。在S7-400 PLC的“硬件组态”功能中可配置PROFIBUS-DP的网络组态，安装ABB公司的PROFIBUS适配器模块NPBA-12的驱动程序后，网络组态窗口中的可选设备目录中出现ABB ACS传动系列产品列表，即可将S7-400 PLC组态为网络主站，ABB变频器作为从站。
为了确保现场控制的正确性，国际PROFIBUS组织专门针对各系列产品进行测试与认证，并授予该产品唯一的ID号，目前国内也有专门相关认证机构或实验室从事该业务，表10-2所示是我国市场畅销的PROFIBUS产品。

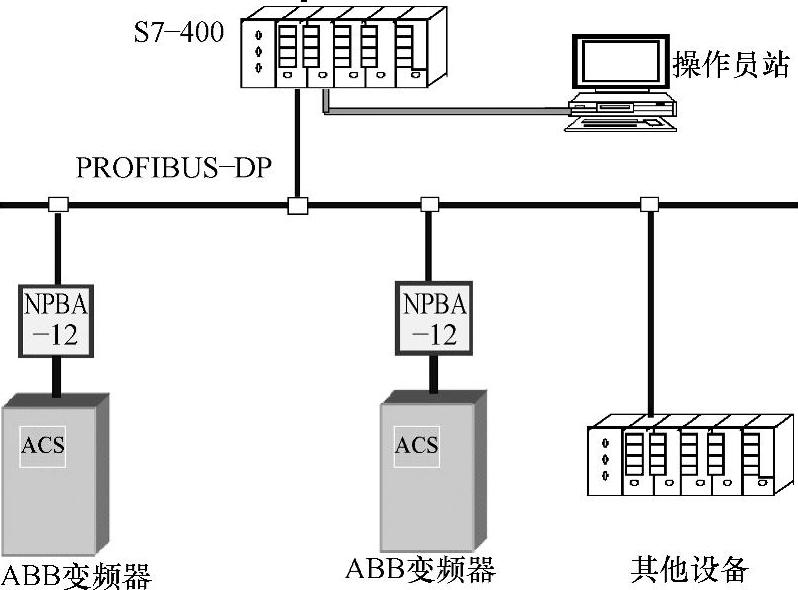

图10-25 西门子S7系列与不同类型产品的PROFIBUS连接
表10-2 我国市场畅销的PROFIBUS产品
PROFIBUS产品作为现场总线技术的支撑力量，其重要技术特征就是标准化和开放性：即声明基于PROFIBUS技术的产品在技术上必须符合PROFIBUS技术标准，必须能够与第三方厂家产品及系统互联；因此，PROFIBUS产品的一致性和互操作性测试是必需的，是检验产品是否符合PROFIBUS技术标准，实现不同厂家产品互连、互操作的技术保证。
PROFIBUS产品测试实验室主要完成PROFIBUS产品的“一致性与互操作性”技术测试。测试检验产品是否符合（遵守、兼容）PROFIBUS技术标准，这就是所谓产品的“一致性测试”，即产品与标准的一致性；测试检验产品是否能与其他厂家的系统与产品实现互联、互操作，这就是所谓产品的“互操作性测试”。
一般国内合格的PROFIBUS产品，必须满足以下六条技术标准：
1）中华人民共和国机械行业标准JB/T 10308.3—2005《测量和控制数字数据通信工业控制系统用现场总线 类型3：PROFIBUS规范（上下册）》。
2）PROFIBUS Standard PROFIBUS Specification（FMS，DP，PA）All normative Parts of the PROFIBUS Specification According to European Standard EN 50170 Vol.2（Version 1.0）。
3）PROFIBUS Guidelines Test Specifications for PROFIBUS DP-Slaves（Draft）Specification of test procedure for Certification of DP-Slaves（Version 1.0）。
4）GSD Specification for PROFIBUS-DP（Draft）Definition of the GSD-File formats for DP（Version 1.0）。
5）PROFIBUS Profiles：
A.Profile for NC/RC Controllers DP profile for NC/RC Controllers（Version 1.0）
B.Profile for Encoders DP profile for rotary，angle and linear encoders（Version 1.1）
C.Profile for Variable Speed Drives FMS-/DP-Profile for electric drive technique（Version 2.2）
D.Profile for HMI Devices（Draft）DP-Profile for Human Machine Interface devices（Ver-sion 1.0）
E.Profile for Failsafe with PROFIBUS（Draft）DP-Profile for Safety Applications（Version1.0）。
6）中国PROFIBUS产品测试实验室章程。
