设备数据库（GSD）文件的作用及使用方法

2023-06-18 理论教育版权反馈

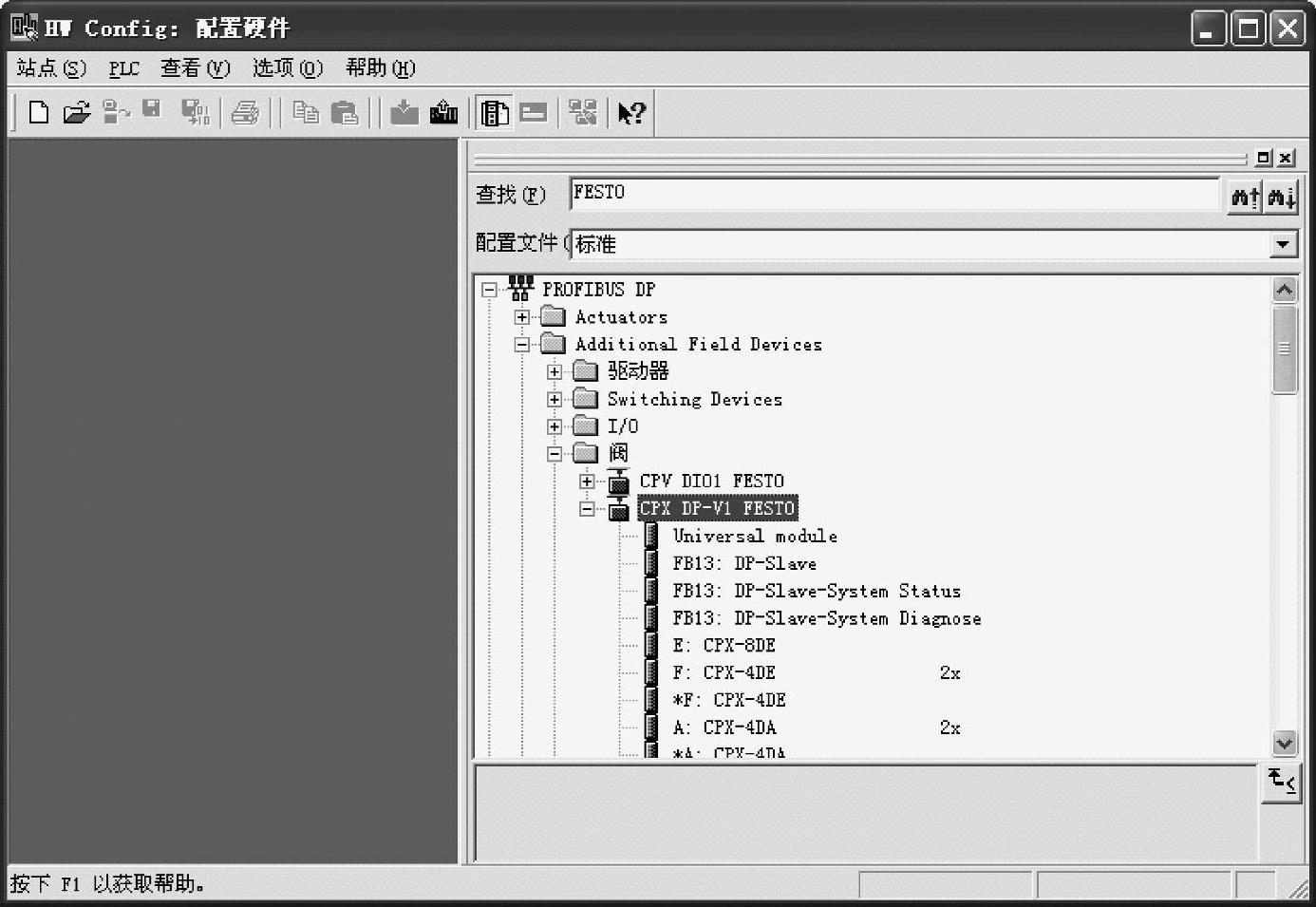

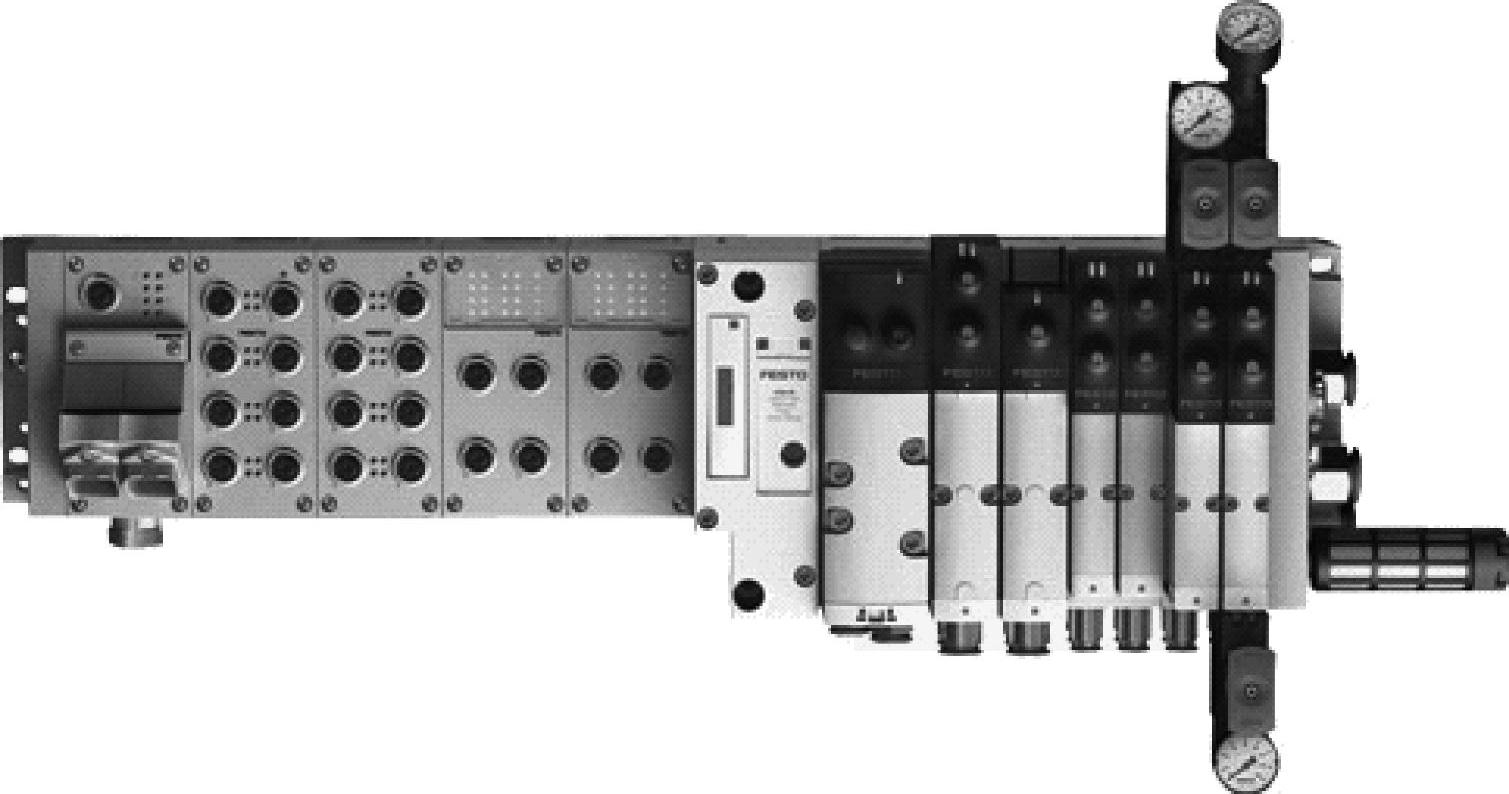

【摘要】：为了帮助用户完成PROFIBUS的简单组态，通常把包含特定设备性能参数的电子表格称为设备数据库文件，即GSD文件。设备数据库文件以精确的格式提供对设备特性的全面描述。GSD文件能使组态系统读入PROFIBUS设备的特性，并在组态系统时利用这个信息。图10-24 安装GSD文件后的CPX DP-V1 FESTO

1.GSD文件特点

PRO FlBUS设备具有不同的性能特点，如I/O信号的数量、诊断消息、总线传输速度和时间监视等，这些参数对每个设备类型和供应商来说都是不同的，而且通常汇编在技术手册内。为了帮助用户完成PROFIBUS的简单组态，通常把包含特定设备性能参数的电子表格称为设备数据库文件，即GSD文件。基于GSD文件的组态工具允许将不同供应商的设备简单地集成到一个单一网络中。

设备数据库文件以精确的格式提供对设备特性的全面描述。这些GSD文件是供应商为每种类型设备而准备并提供给PROFIBUS用户的。GSD文件能使组态系统读入PROFIBUS设备的特性，并在组态系统时利用这个信息。标准化的GSD数据将通信扩大到操作员控制级。使用基于GSD的组态工具可将不同厂商生产的设备集成在同一总线系统中，既简单又是对用户友好的。

2.GSD文件组成

GSD文件可以分为三个部分：

1）一般规范这部分包括生产厂商和设备的名称，硬件和软件的版本状况，支持的波特率，可能的监视时间间隔以及总线插头的信号分配；

2）与DP主站有关的规范这部分包括只运用于DP主站的各项参数（如连接从站的最多台数或上装和下装能力）。这一部分对从站没有规定；

3）与DP从站有关的规范这部分包括与从站有关的一切规范（如输入/输出通道的数量和类型、中断测试的规范以及输入/输出数据一致性的信息）。

3.GSD文件格式

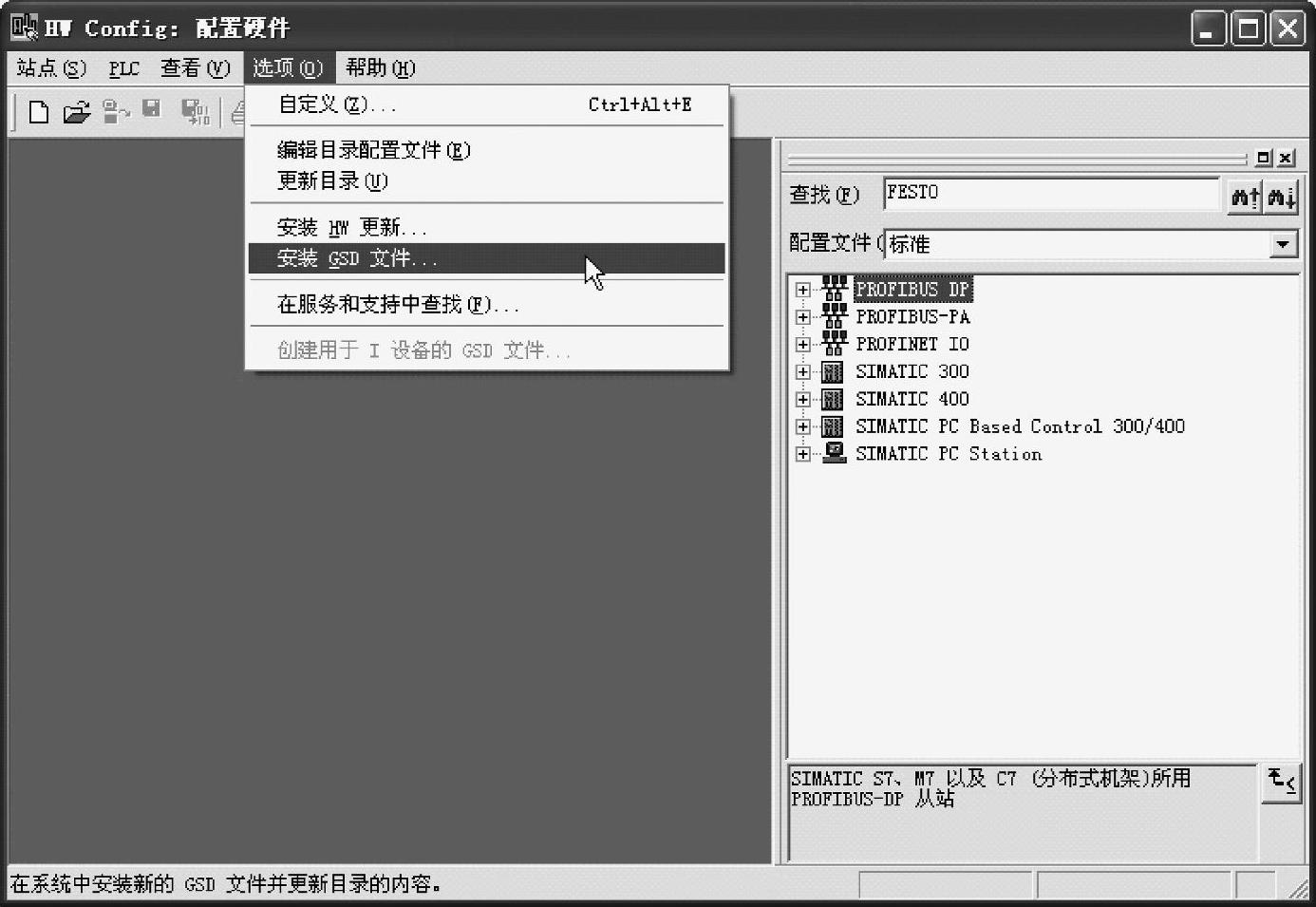

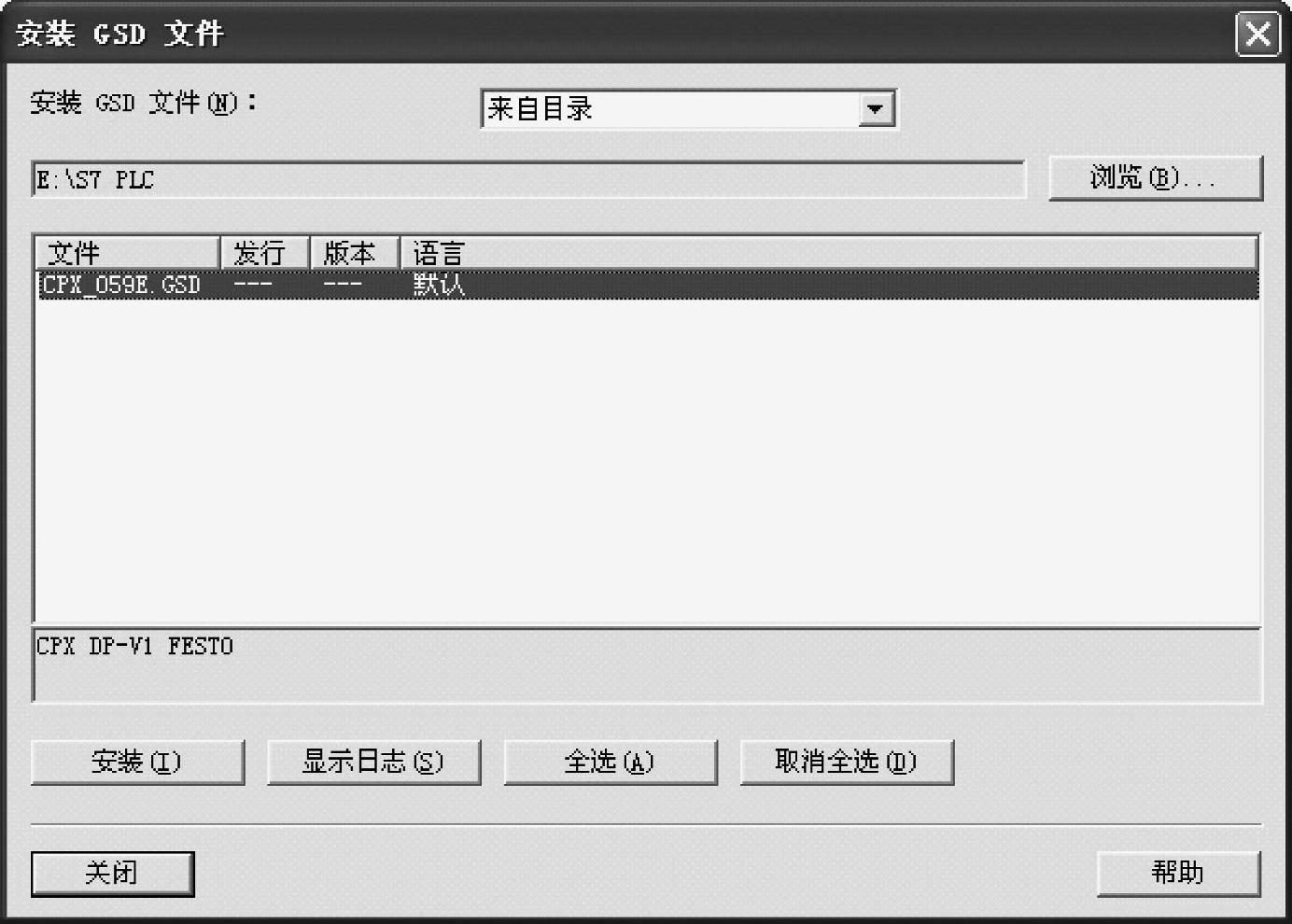

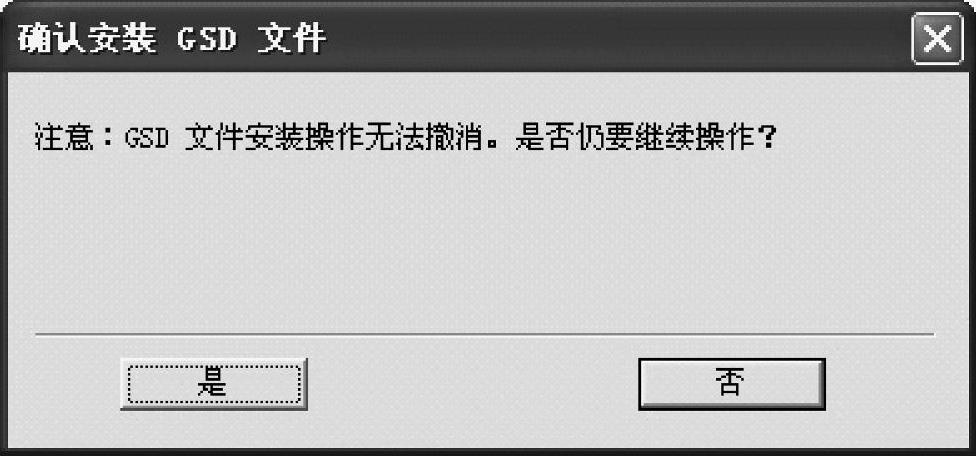

GSD文件是ASCII文件.可以用任何一种ASCII编辑嚣编辑（如计事本、UltraEdit等），也可使用PROFIBUS用户组织提供的编辑程序GSDEdit。

GSD文件是由若干行组成，每行都用一个关键字开头，包括关键字及参数（无符号数或字符串）两部分。GSD文件中的关键字可以是标准关键字（在PROFIBUS标准中定义）或自定义关键字。标准关键字可以被PROFIBUS的任何组态工具所识别，而自定义关键字只能被特定的组态工具识别。

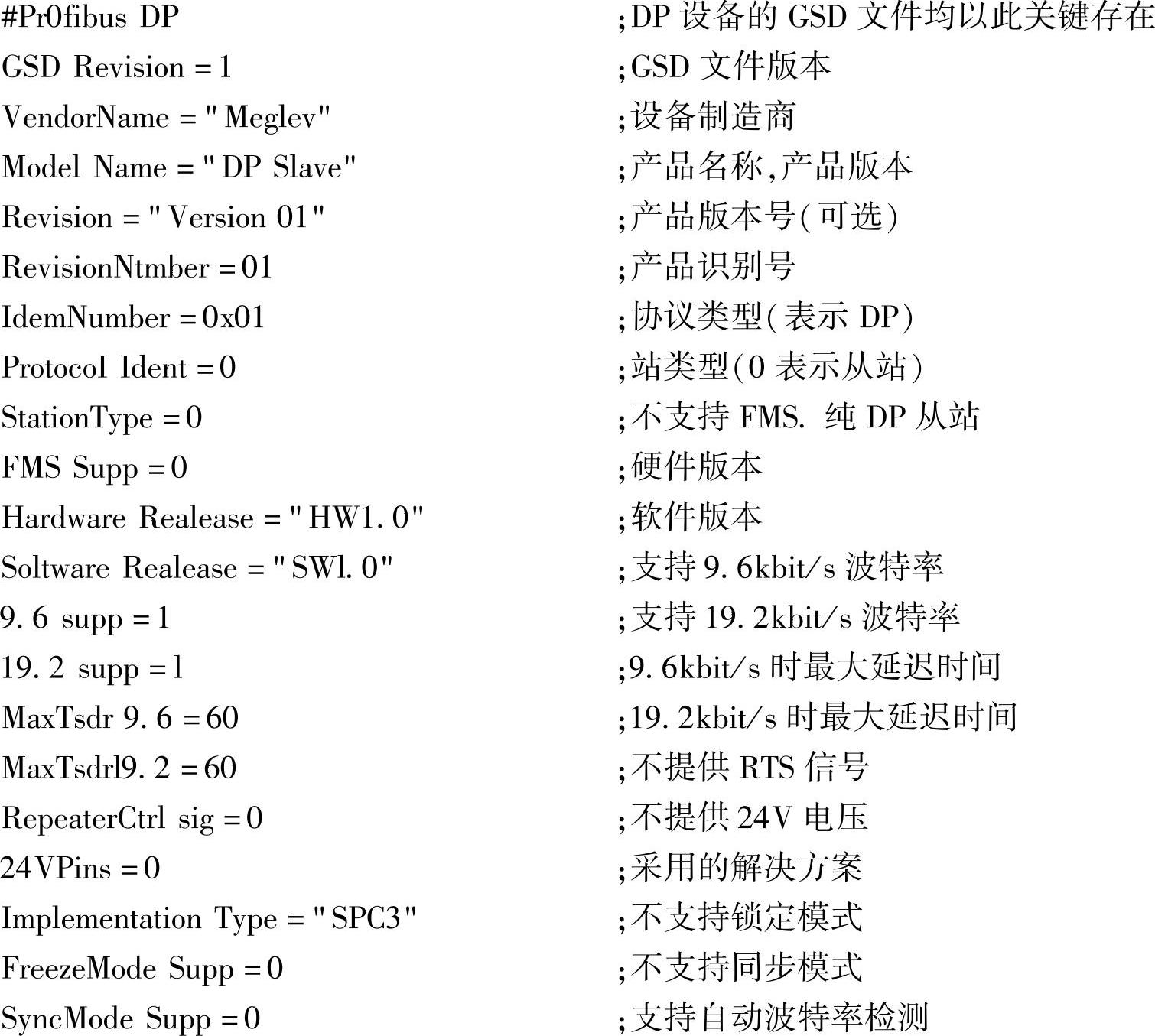

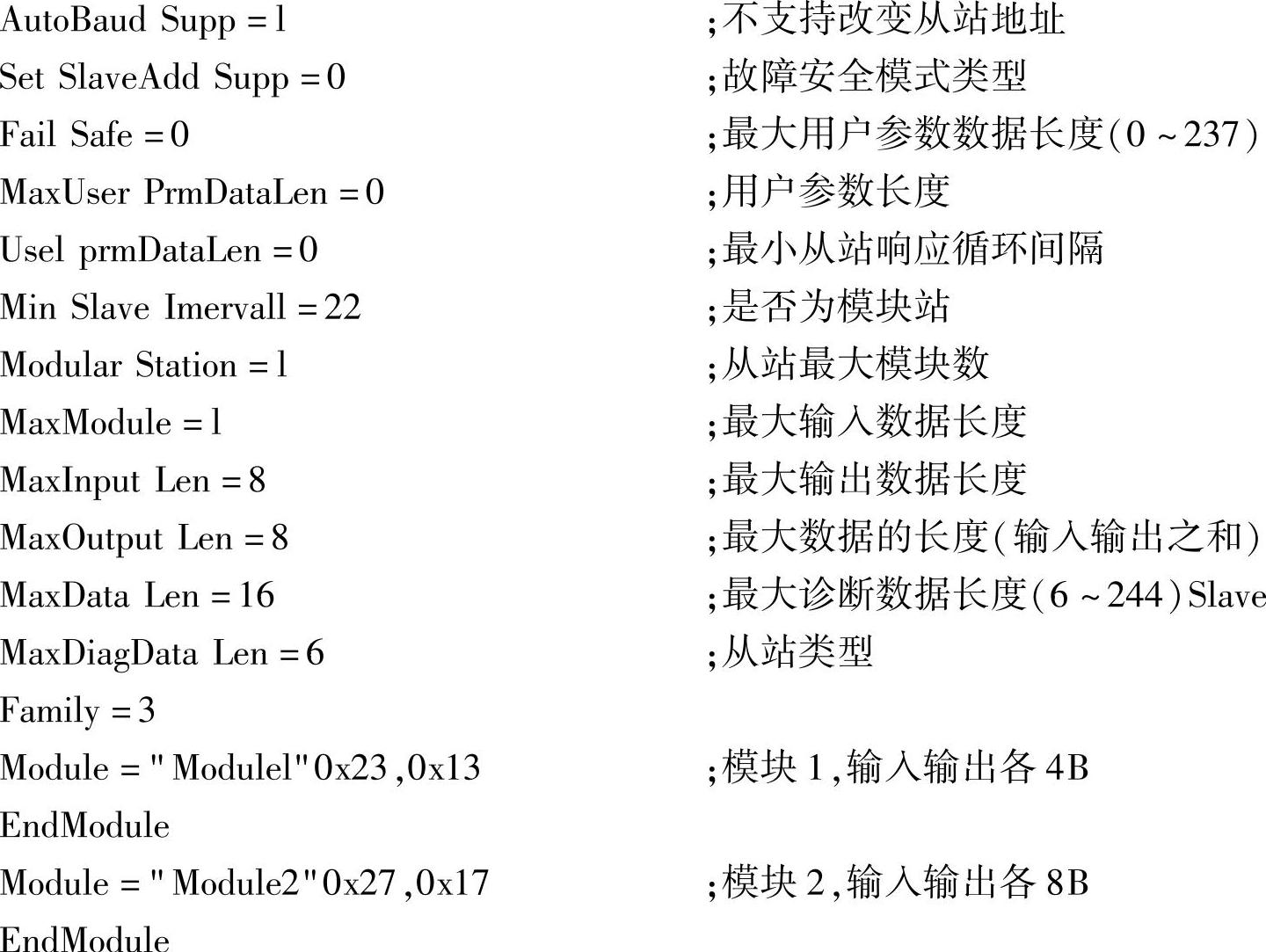

一个GSD文件的例子如下：
