FC106程序块功能详解
【摘要】：图8-38 FC106调用功能其中FC106的参数见表8-5。表8-5 FC106参数UNSCALE功能接收一个以工程单位表示、且标定于下限和上限之间的实型输入值，并将其转换为一个整型值。BIPOLAR：假定输出整型值介于-7648和27648之间，因此K1=-7648.0，K2=+27648.0UNIPOLAR：假定输出整型值介于0和27648之间，因此K1=0.0，K2=+27648.0如果输入值超出LO_LIM和HI_LIM范围，输出将钳位于距其类型的指定范围的下限或上限较近的一方，并返回一个错误。
1.FC106参数
与功能FC105的规范化作用相反，功能FC106是把实际的量转换为PQW要输出的量，如图8-38所示。
图8-38 FC106调用功能
其中FC106的参数见表8-5。

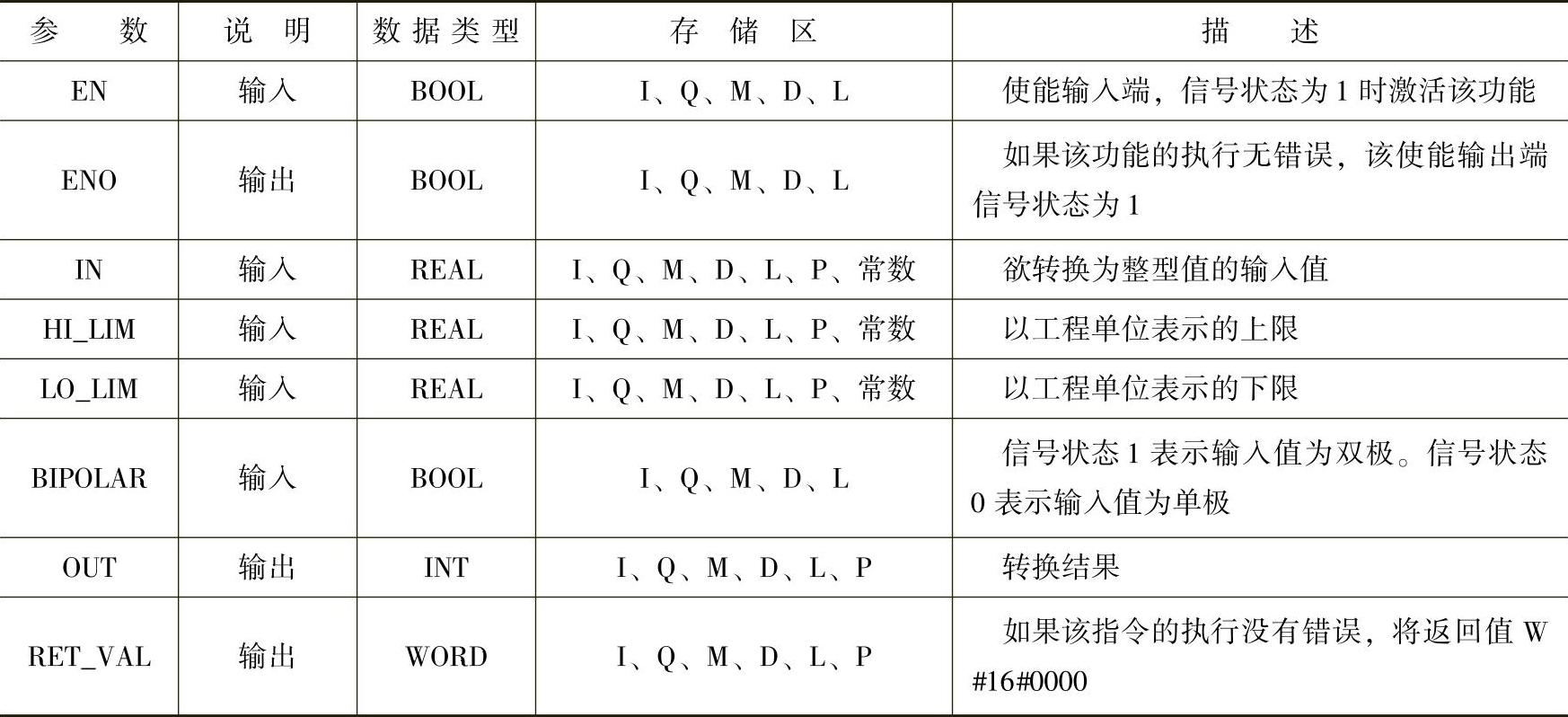

表8-5 FC106参数
UNSCALE功能接收一个以工程单位表示、且标定于下限和上限（LO_LIM和HI_LIM）之间的实型输入值（IN），并将其转换为一个整型值。将结果写入OUT。
UNSCALE功能使用以下等式：
OUT=[（（IN-O_LIM）/（HI_LIM-O_LIM））×（K2-1）]+K1
该公式根据输入值是BIPOLAR还是UNIPOLAR设置常数K1和K2。
BIPOLAR：假定输出整型值介于-7648和27648之间，因此K1=-7648.0，K2=+27648.0
UNIPOLAR：假定输出整型值介于0和27648之间，因此K1=0.0，K2=+27648.0
如果输入值超出LO_LIM和HI_LIM范围，输出（OUT）将钳位于距其类型（BIPOLAR或UNIPOLAR）的指定范围的下限或上限较近的一方，并返回一个错误。
2.FC106的使用案例
这里以调节阀的输出为例进行说明，其程序如图8-39所示。

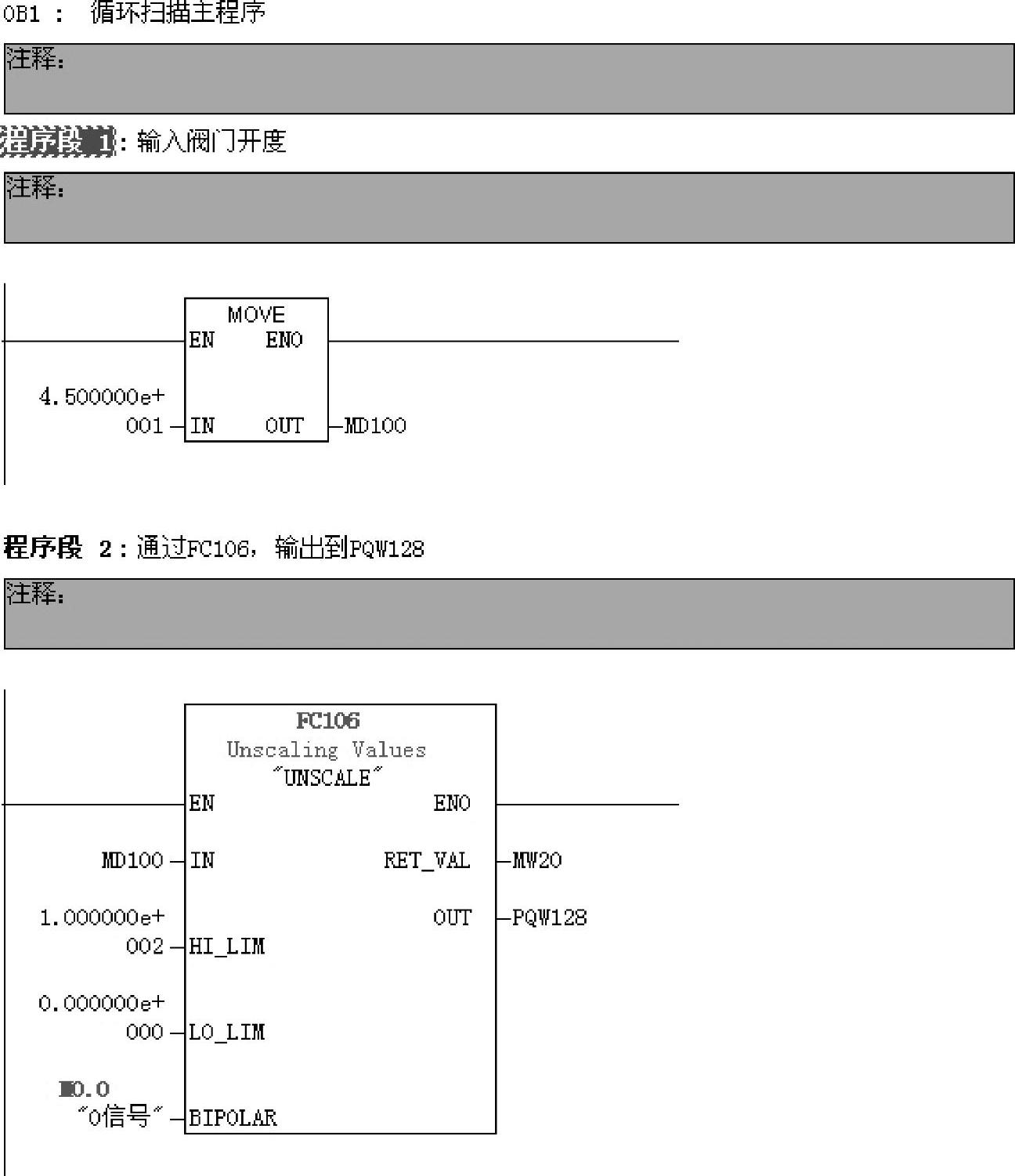

图8-39 阀门开度转化为直接输出的程序
根据M0.0的变化可以观察到两条不同的转换曲线，具体如图8-40和图8-41所示。
图8-40 单极性转换曲线

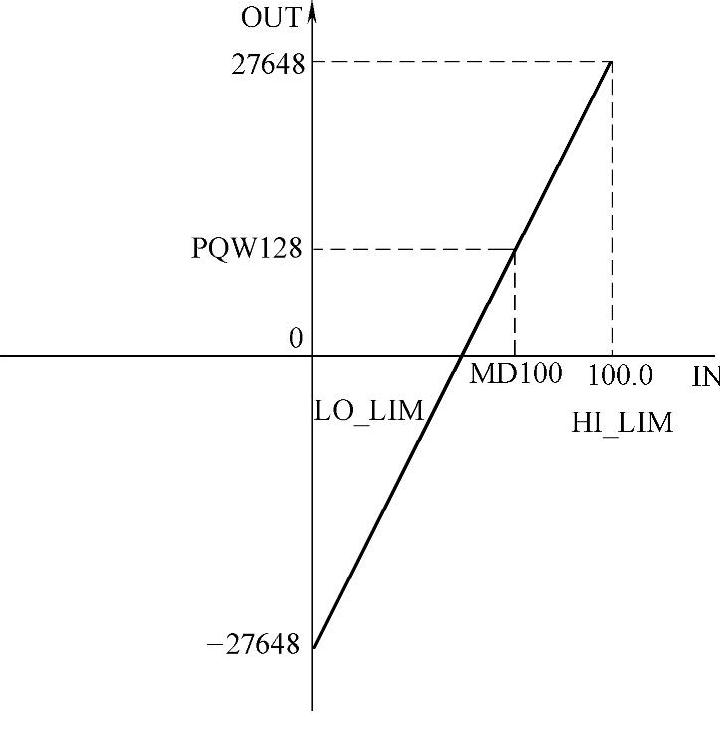

图8-41 双极性转换曲线
