模拟量输出转换数字化表达方法

【摘要】:表8-4 数字量与模拟量输出信号之间的关系。电气接线图图8-30所示为调节阀模拟量输出接线图,其中模拟量模块选用6ES7332-5HD01-0AA0,槽号为5。模拟量输出模块可以诊断下列故障:组态/参数分配错误;接地短路;断线;无负载电压L+。图8-35 输出属性设置图8-36 模块型号配置出错信息图8-37 模拟量输出编程

1.数字量与模拟量输出信号之间的关系

与模拟量输入相同,西门子公司的模拟量输出的电压/电流±10V或±20mA信号所对应的数值范围为-27648~+27648;而对于不对称的电压或电流的额定范围如0~10V、1~5V、0~20mA、4~20mA则对应为0~27648。如果被转换的数值超限,模拟输出模块被禁止(即0V或0mA)。表8-4所示为数字量与模拟量输出信号之间的关系。

2.调节阀模拟量输出案例

(1)控制要求

图8-29所示为调节阀外观,该调节阀能够接收0~10V信号来进行开度调节,其中10V代表100%开度,0V表示0%开度。请设计从PLC输入开度信号进行调节阀控制。

表8-4 数字量与模拟量输出信号之间的关系。


(2)电气接线图

图8-30所示为调节阀模拟量输出接线图,其中模拟量模块选用6ES7332-5HD01-0AA0,槽号为5。

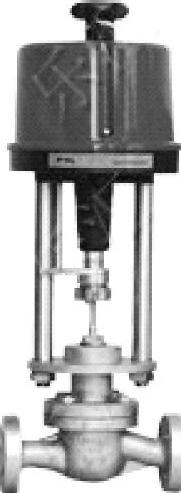

图8-29 调节阀外观


图8-30 调节阀模拟量输出接线图

(3)硬件配置

1)在S7-300 PLC中的槽5插入AO模块,并进行硬件添加,如图8-31所示。

2)设置模拟量模块的常规属性,如图8-32所示。

3)设置模拟量模块的地址属性,如图8-33所示。

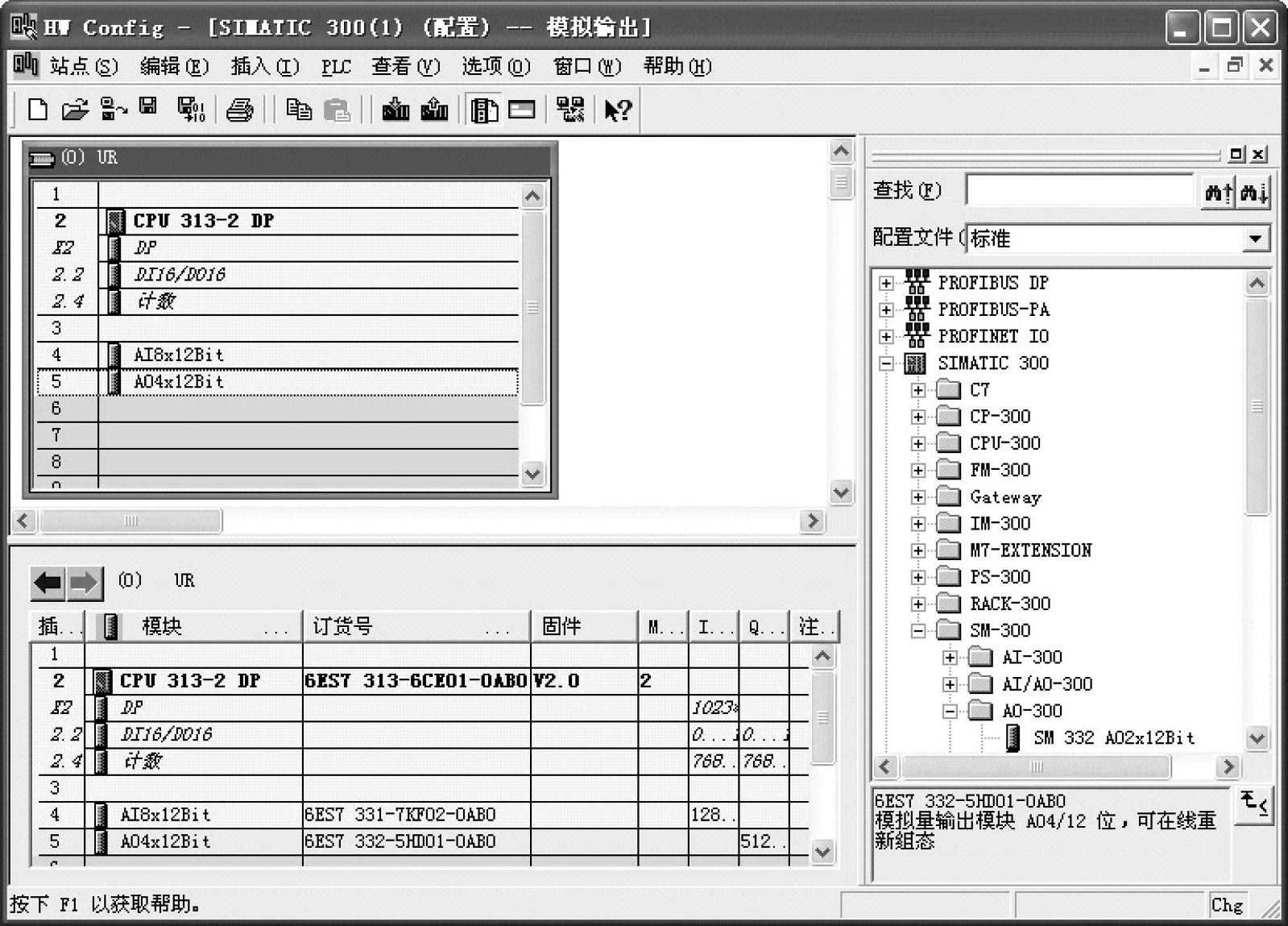

图8-31 添加AO硬件

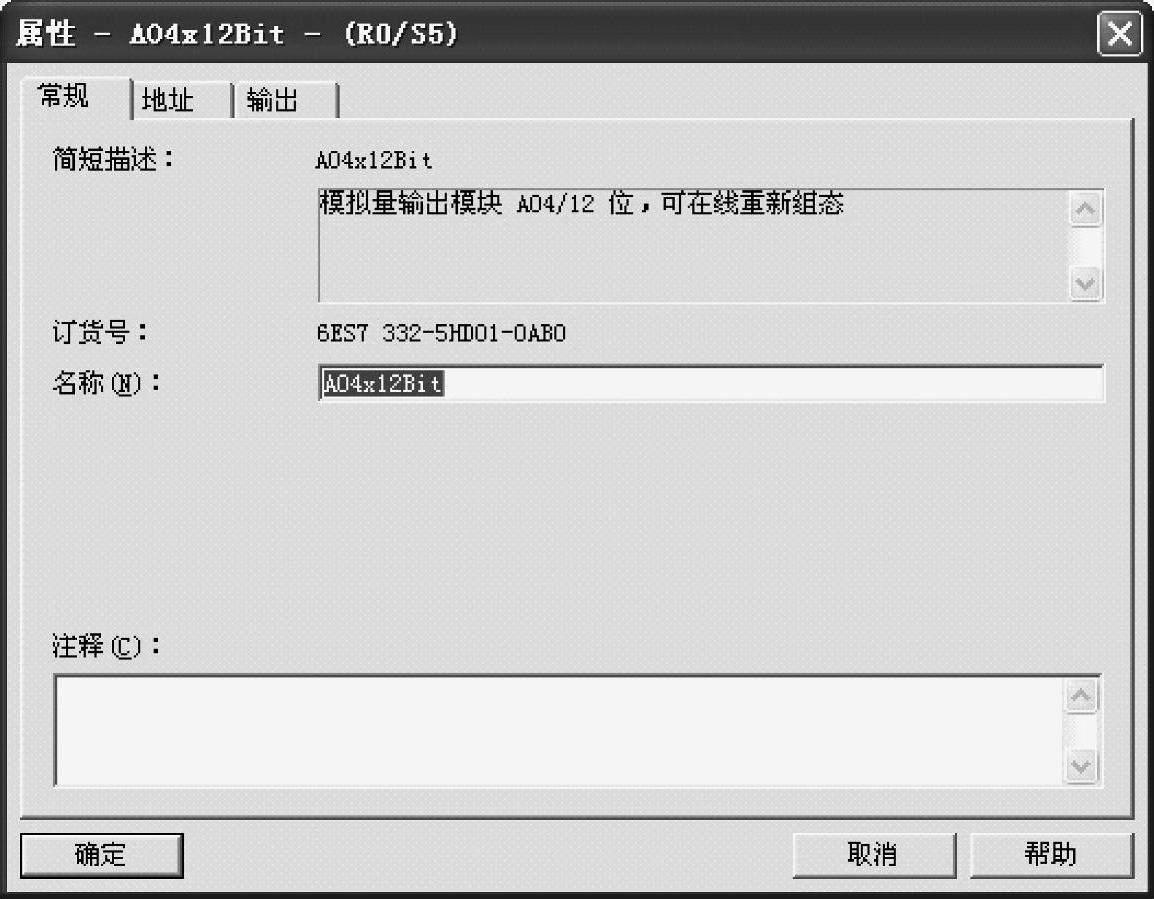

图8-32 设置模拟量模块的常规属性

4)设置模拟量模块的输出属性(如图8-34和图8-35所示),这里采用电压输出。

模拟量输出模块可以诊断下列故障:组态/参数分配错误;接地短路(仅对于电压输出);断线(仅对于电流输出);无负载电压L+。


图8-33 地址属性设置

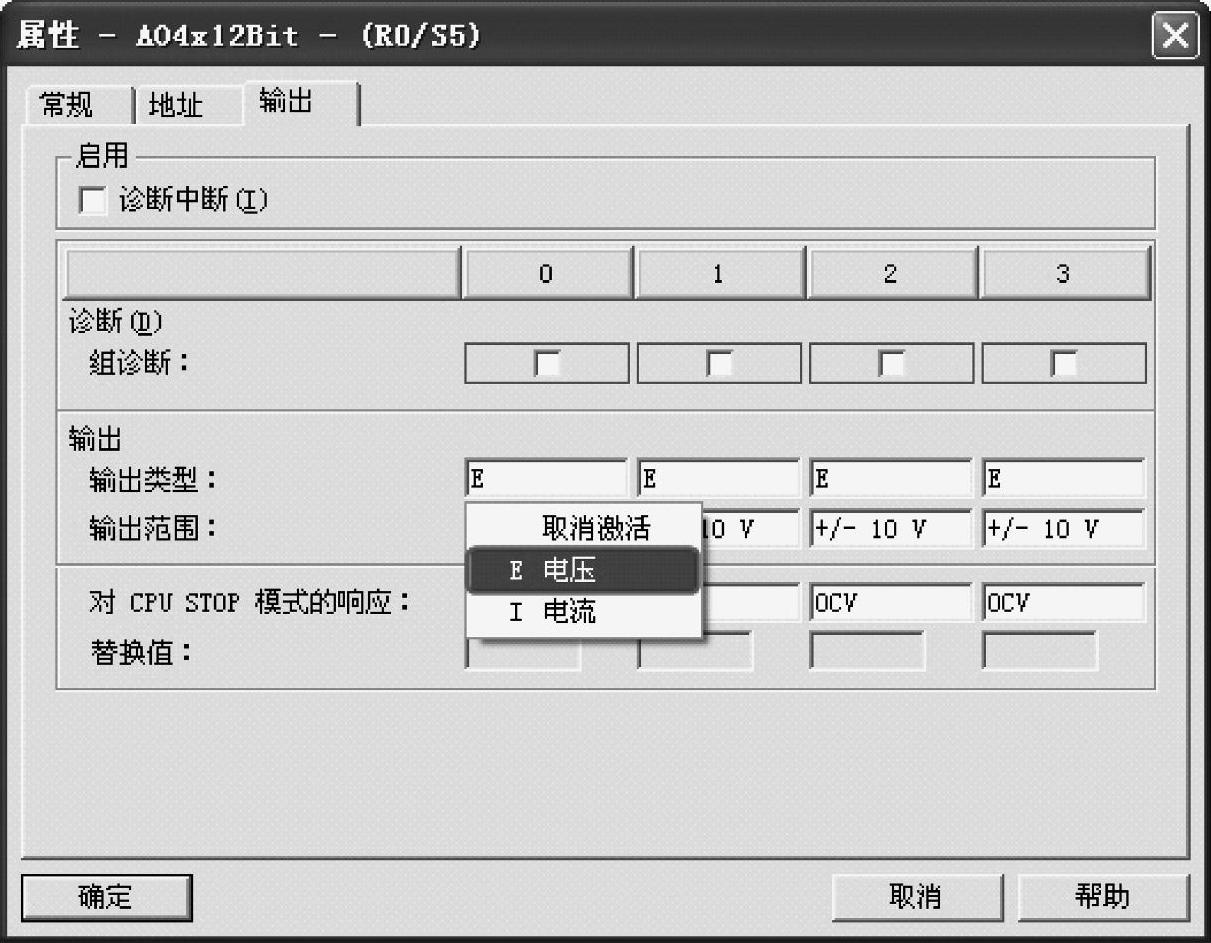

图8-34 输出属性(输出类型)设置

5)保存硬件配置并下载,通过“在线”命令可以读出该模块的信息,包括故障信息,如图8-36所示为模块型号配置出错信息。通过型号重新设置后即可正常运行。

(4)软件编程

跟模拟量输入编程一样,模拟量输出也可以采用MOVE指令来进行,如图8-37所示将数值10000送入到PQW128,这时候可以测得该通道的模拟量输出电压为3.62V。

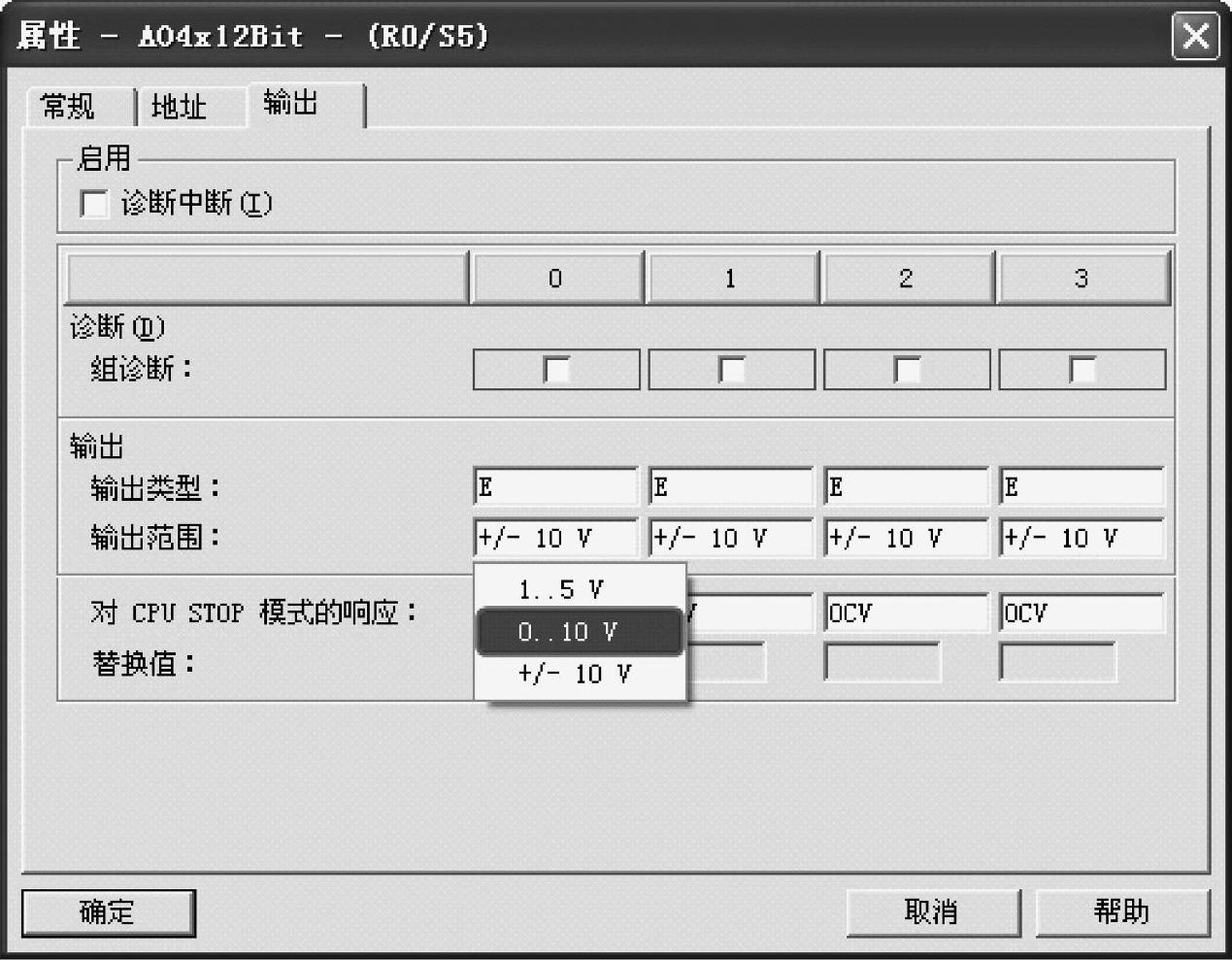

图8-35 输出属性(输出范围)设置

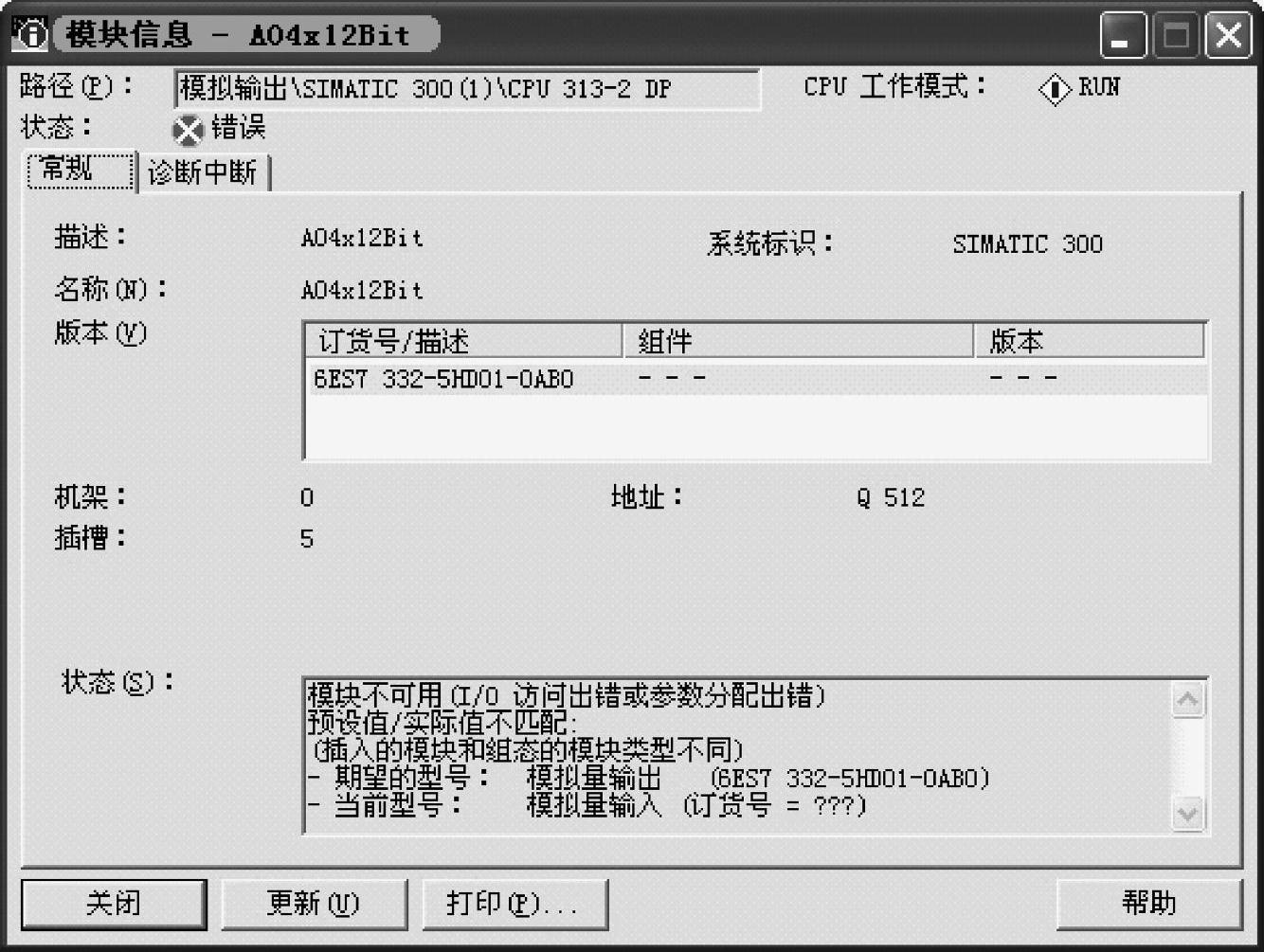

图8-36 模块型号配置出错信息

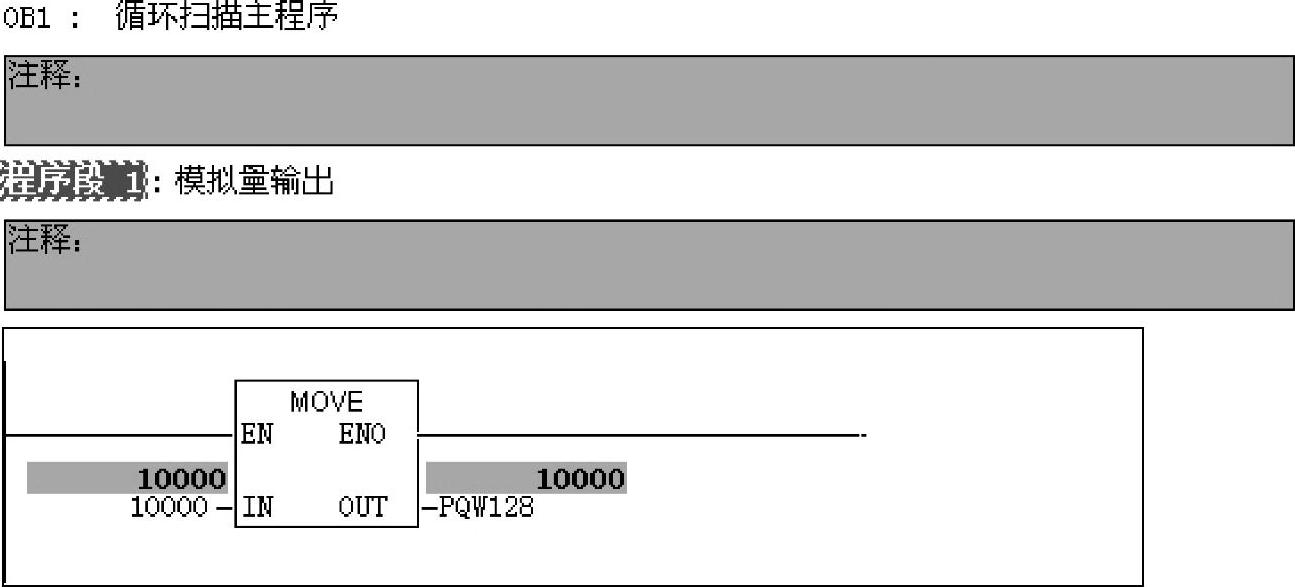

图8-37 模拟量输出编程
